仪表施工方案及技术措施

  • 格式：doc
  • 大小：1.22 MB
  • 文档页数：91

仪表施工方案及技术措施

6 仪表施工方案及技术措施

1、拟编制的主要施工方案及工作程序清单

2、施工技术措施一览表

3、主要施工方案

3.1 中子通量测量管系的安装工作程序

3.2 汽机TSI监测仪表安装工作程序

拟编制施工方案和工作程序清单（仪表）

序号 方案及程序名称 计划编制

完成时间 完成状态 备注

1 常规岛仪表取源部件安装施工程序 2006年1月 已完成

2 仪表就地箱的安装施工程序 2006年1月 已完成

3 KMM／P仪表的调试施工程序 2006年1月 已完成

4 仪表电缆保护管安装施工程序 2006年1月 已完成

5 辐射监测系统设备的安装施工程序（地面） 2006年1月 已完成

6 辐射监测系统设备的安装施工程序（墙面） 2006年1月 已完成

7 辐射监测系统设备的安装施工程序（墙洞） 2006年1月 已完成

8 辐射监测系统管道安装施工程序 2006年1月 已完成

9 仪表回路调试施工程序 2006年1月 已完成

10 仪表设备单体调试施工程序 2006年1月 已完成

11 常规岛仪表设备安装施工2006年1已完成

程序 月

12 常规岛仪表管路安装施工程序 2006年1月 已完成

13 核岛仪表设备安装施工程序 2006年3月

14 核岛仪表管路安装施工程序 2006年1月

15 安全壳仪表系统土压力计、孔隙水压力计安装施工方案 2006年1月 已完成

16 安全壳仪表系统液力水准仪安装施工方案 2006年1月 已完成

17 主控室仪表盘柜安装施工程序 2006年6月

18 安全壳仪表系统倾斜仪安装施工方案 2006年2月

19 环境监测站百叶箱和高压电离室的安装施工方案 2006年1月

20 地震监测仪表系统安装施工程序 2006年9月

21 松动部件监测系统安装施工程序 2006年9月

22 堆芯中子通量测量系统导向管、手动阀-密封组件及2006年12月

其支架的安装施工程序

23 核测仪表系统安装施工程序 2006年12月

24 电缆与接插件的连接施工程序 2006年12月

25 CRV-反应堆压力容器液位测量系统安装施工程序 2006年12月

26 堆芯温度测量系统的安装施工程序 2006年12月

27 反应堆堆腔冷却通风系统温度仪表的安装施工程序 2006年12月

28 汽机测温元件及TSI检测仪表安装施工程序 2006年11月

29 仪表管图纸转化原则 2006年12月

总体说明

1.1 概述

本节中所列是根据C1建设的经验并结合C2实际编制的仪表工作程序，因C2仪表图纸、厂家资料、规范书等不全，因此程序编制是以C1资料为基础进行的。实际执行版的程序待图纸、资料到齐后再作相应修改。并且不排除以后根据施工的实际情况增加新的工作程序。

C2所需编制的仪表工作程序见表1清单，本文中所附的程序在表中备注栏注明“本文附”。

1.2 工作程序清单

表1 主要仪表程序清单

序号 主要程序清单 备注

1 仪表取源部件安装工作程序

2 仪表盘、箱、柜安装工作程序

3 KMM／P仪表的调试工作程序

4 仪表电缆保护管安装工作程序

5 辐射监测系统设备的安装工作程序（地面）

6 辐射监测系统管道安装工作程序

7 仪表回路调试工作程序

8 仪表设备单体调试工作程序

9 常规岛仪表设备安装的工作程序

10 常规岛仪表管路安装的工作程序

11 核岛仪表设备安装工作程序

12 核岛仪表管路安装工作程序

13 辐射监测系统设备的安装工作程序（墙面）

14 辐射监测系统设备的安装工作程序（墙洞）

15 安全壳仪表系统土压力计、孔隙水压力计安装

16 安全壳仪表系统液力水准仪安装

17 主控室仪表盘柜安装工作程序

18 安全壳仪表系统倾斜仪安装

19 环境监测站百叶箱和高压电离室的安装

20 地震监测仪表系统安装工作程序

21 松动部件监测系统安装工作程序

22 中子通量测量管系的安装工作程序 本文附

23 核测仪表系统安装工作程序

24 电缆与接插件的连接工作程序

25 CRV-反应堆压力容器液位测量系统安装工作程序

26 堆芯温度测量系统的安装工作程序

27 反应堆堆腔冷却通风系统温度仪表的安装工作程序

28 汽机TSI监测仪表安装工作程序 本文附

2. 主要施工工作程序

2.1 中子通量测量管系的安装工作程序

2.2 汽机TSI监测仪表安装工作程序

中核五公司C2项目经理部

China Nuclear Industry Fifth

Installation Engineering Company-C2PM

编码

No. PC 2 RXI20 011 WTMD 43 SS

巴基斯坦恰希玛核电站二期工程

CHASHMA NUCLEAR POWER PLANT PROJECT UNIT-2

文件标题： Document title:

2.1 中子通量测量管系的安装

工作程序

版本

Rev. 日期

Date 状态

Sta. 编制

Prepared

By. 审核

Reviewed

By. 修改说明

Modification

Observation 批准

Approved By.

文件类别

Document type 工作程序 内部编号

Internal No.

目录

1. 目的

2. 适用范围

3 编制依据

4 先决条件检查

5 操作流程

6 操作指南

7 工作危害分析

8 附录

1. 目的

本文描述恰希玛核电站二期工程堆芯中子通量测量管系及其相关设备的安装。

2. 适用范围

本文仅适用于恰希玛核电站二期工程反应堆厂房内堆坑和堆芯仪表室中的管系及其相关设备的安装，包括导向管——密封段的导向管系及其相关设备的安装、连接管系及其相关设备的安装、指套管的安装。

3. 编制依据

3.1 设计图纸

C2-03-12-05 堆芯中子注量率测量系统说明书

C2-05-004-01 堆芯中子通量测量系统机械设备安装图

C2-05-041-11 RX堆芯中子注量率测量系统布置图

C2-05-043-01 RX堆芯中子通量测量系统机械设备安装图

C2-11-005-14 C-2工程初级中子源组件现场组装技术条件

C2-11-005-15 C-2工程堆芯中子通量测量系统机械设备安装技术条件

3.2 厂家资料

4. 先决条件检查

4.1 有效最新版次的设计施工图及安装技术文件应齐全，4.2 这些图纸和文件应能满足安装和调试的需要。

4.3 必须经过设计交底。

4.4 设备4.5 供货应具备4.6 的条件

中子通量检测系统在反应堆厂房安装的全部导向管、连接管和设备，按工程进度、现场状况和工作安排应及时按制造厂装箱方式成箱运到反应堆厂房+15米大厅。

设备的包装应有利于设备的吊运，不受损坏和施工现场的保管及安装。

装相清单、产品合格证、质保文件应齐全，有核级要求者还需附有核级有关文件。

制造厂设计、制造、组装的设备及其相关的各种支架供货时，还必须供给安装图（含

装配图）、说明书和安装技术文件。

设备安装专用工机具，必须随货供应，如指套管的手动抽拔机、导向管安装用的限位工具等。

4.7 施工区域应具备4.8 的工作条件

堆腔室（RX001）和堆芯仪表室（RX002）土建工作已经结束（屏蔽墙除外），地面、墙上各种预埋件均按设计图纸已经预埋，并符合设计要求。

房间应保持清洁、干燥，并有足够的照明和必要的通风和消防措施。

压力容器已最终定位、固定，除容器底部保温层外，筒身段保温层已安装完毕。

反应堆大厅环吊、地坑泵已能使用。

4.9 技术水平

堆芯中子通量测量属堆内核测，其导向管系及其相关设备为一回路冷却剂的压力边界设备，在放射性（辐照）较强的工况下工作，就地无人操作和检测实现自动化远距离控制，因此具有工艺复杂、技术先进、防辐照等特点，对参加该系统的工作人员技术水平要有更高的要求，严格的按质保大纲、工作程序和设计施工图纸及技术条件，做到精心组织，精心准备，精心施工，达到一次成功。

4.10 人员、工机具和材料准备4.11 已能满足施工要求，4.12 见附录一。

——安装和检查人员经培训考核，具备参加安装和检查的能力。

——工机具应具有可靠性、安全性和可使用性，除此之外，电动工具还需要经安全部门检查确认后，方可使用。

——测量仪器应有检验合格证，并在有效期内使用。

5. 操作流程

5.1 压力容器底部通量管座——导向管——手动阀/密封段组件管系安装操作顺序（6.1）

6.1.准 备 工

合集下载

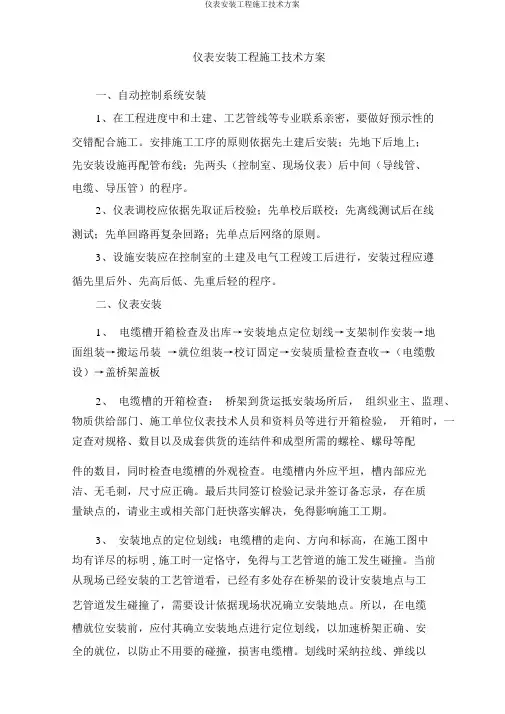

仪表安装工程施工技术方案
