扭力扳手使用方法图解

天威新能源控股有限公司 标准编号 TN.L DL.53-2009

版 次 A

E0961扭力扳手使用规程 实施日期 2009年06月10日

1 范围

本文件规定了扭力扳手使用规程。

本文件适用于成都天威现场扭力扳手使用，且经过培训的有经验的特气管理操作人员。 该扭力 扳手为力宜得的E0961型扭力扳手。

2 操作规程

2.1 扭力扳手使用注意事项

2.1.1 扭力扳手是精密机械仪器，操作时应小心慎重，不可突然施加作用力而导致内部机械失灵

2.1.2 不能将扭力扳手当铁锤使用，应轻拿轻放，不可乱丢。

2.1.3 不能随意拆卸，更换部件后应送校验部门校准，确认其功能是否满足要求。

2.1.4 不能超量程工作，当达到设定值和听到咯嗒声后，应停止加力。

2.1.5 不可用异物堵塞，粘接，固定扭矩调节筒或把手，任何不正确的使用都会引起误差，甚至可能损坏扳手。

2.1.6 在使用时应按 PIE 或 IPQC 指示进行扭矩调整，操作者调整扭矩值后应得到确认后方可用于生产。

2.1.7 在使用扭力扳手前，应确认扭矩值是否正确，扭力单位是否正确。

2.1.8 扭力扳手在使用前，应交由仪校检定部门校验并记录入档案，贴允许使用的合格标签，一定时期后必须由 校验部门进行校验和维护。

2.1.9 在使用过程中发现扭力扳手失效，立即交仪校检定部门进行确认。

2.1.10 对于有问题的扭力扳手由仪校检定部门或仪校检定部门指定的机构和人员进行维修，任何人不得私自拆卸。

2.1.11 使用的扭力扳手必须贴有仪校检定部门的合格证且在合格证有效期内。

2.1.12 不使用时，将扳手调至最小扭力值，并装入指定的盒子内。

2.1.13 除了棘轮机构之外不要润滑扳手的其他地方。需要时可以滴入棘轮机构少许的机油。

2.1.14

不要用丙酮或其他溶剂去清洗扳手。用干净的抹布醺取少量酒精清洗。

2.2 扭力值的设置

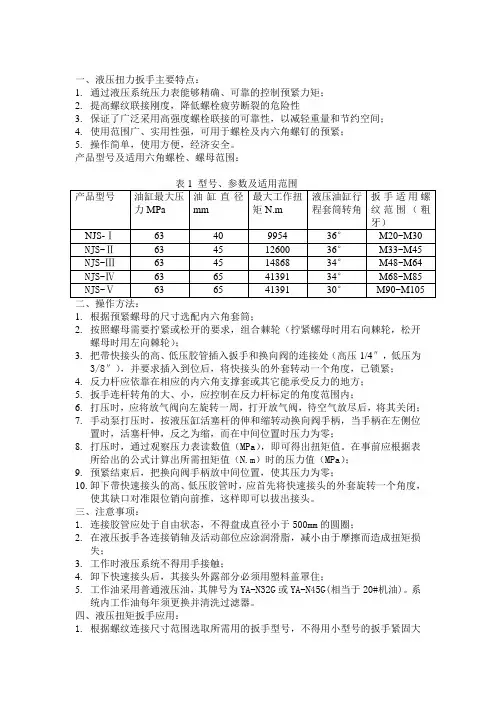

一、液压扭力扳手主要特点：

1. 通过液压系统压力表能够精确、可靠的控制预紧力矩；

2. 提高螺纹联接刚度，降低螺栓疲劳断裂的危险性

3. 保证了广泛采用高强度螺栓联接的可靠性，以减轻重量和节约空间；

4. 使用范围广、实用性强，可用于螺栓及内六角螺钉的预紧；

5. 操作简单，使用方便，经济安全。

产品型号及适用六角螺栓、螺母范围：

表1 型号、参数及适用范围

产品型号 油缸最大压力MPa 油缸直径mm 最大工作扭矩N.m 液压油缸行程套筒转角 扳手适用螺纹范围（粗牙）

NJS-Ⅰ 63 40 9954 36° M20~M30

NJS-Ⅱ 63 45 12600 36° M33~M45

NJS-Ⅲ 63 45 14868 34° M48~M64

NJS-Ⅳ 63 65 41391 34° M68~M85

NJS-Ⅴ 63 65 41391 30° M90~M105

二、操作方法：

1. 根据预紧螺母的尺寸选配内六角套筒；

2. 按照螺母需要拧紧或松开的要求，组合棘轮（拧紧螺母时用右向棘轮，松开螺母时用左向棘轮）；

3. 把带快接头的高、低压胶管插入扳手和换向阀的连接处（高压1/4″，低压为3/8″），并要求插入到位后，将快接头的外套转动一个角度，已锁紧；

4. 反力杆应依靠在相应的内六角支撑套或其它能承受反力的地方；

5. 扳手连杆转角的大、小，应控制在反力杆标定的角度范围内；

6. 打压时，应将放气阀向左旋转一周，打开放气阀，待空气放尽后，将其关闭；

7. 手动泵打压时，按液压缸活塞杆的伸和缩转动换向阀手柄，当手柄在左侧位置时，活塞杆伸，反之为缩，而在中间位置时压力为零；

8. 打压时，通过观察压力表读数值（MPa），即可得出扭矩值。在事前应根据表所给出的公式计算出所需扭矩值（N.m）时的压力值（MPa）；

9. 预紧结束后，把换向阀手柄放中间位置，使其压力为零；

扭力不足的几个可能原因：

1.气缸与转子的轴向间隙过大；

2.进气螺丝中的滤网被油污等堵住；

3.用来输气源的管道过长，管道的线径太细；

4.漏气部位太多。

四、使用方法和注意事项 1． 使用前要进行检查，并要有专人负责。 2．如发现缺少机件和有损坏处及时进行修理，否则不能使用。 3．套头没完全套住螺母（螺钉槽），严禁按动开关。 4． 套头联接必须用特制销钉联接并用胶圈密封。（螺丝刀卡紧式） 5． 禁止带风（不闭风阀）装卸气动扳手套头和带风清洗气动扳手。6． 各种设备未经有关负责人的允许，任何人不准擅自开动或送风。 7． 各种设备用完后拨下快速接头清洗干净妥善保管。 8．使用时，不要超负荷，不要高速空转，以防机械过早磨损。 9．每班必须从接管内孔注入润滑油3～4次，夏天可用20号机油，冬天用10号机油。 10．在使用中如发现二次冲击，应立即停机检查，禁止在现场（指不清洁处）拆卸，应及时送交修理部门检修

实际切割时，可以参考上面的结论。在线锯的

张紧力、切割段线锯跨距长短、导轮旋转线速度、导

轮的直径之间找到最佳契合关系，得到良好的线锯

动态性能，从而提高金刚石线锯切割的加工质量。

参考文献

［1］杜红文，席珍强．固结磨粒金刚石线锯技术的研究［J］．现代制造工程，2010（6）：99－101．［2］高伟，窦百香，刘伟．固结磨料金刚石线锯制造方法和切割形式的研究进展［J］．金刚石与磨料磨具工程，2008（5）：30－34．［3］周锐，李剑峰，等．金刚石线锯的研究现状与进展［J］．现代制造工程，2004（6）：112－115．［4］杨红义，潘静，杨红梅．线切割加工中电极丝振动现象的研究［J］．林业机械与木工设备，2010，38（6）：22－23．［5］陈云信，吴福明，邓成文．基于ANSYS的线切割电极丝振动现象的研究［J］．煤矿机械，2006，27（9）：44－46．［6］徐忠跃，梁延德．线切割电极丝振动对加工质量的影响［J］．电加工，1984（4）：18－21．［7］刘昌领，罗晓兰．基于ANSYS的六缸压缩机连杆模态分析及谐响应分析［J］．机械设计与制造，2013（3）：26－29．［8］方群，朱红萍，朱承德，等．低速电火花切割机走丝机构的设计与仿真［J］．机械设计与研究，2009，25（6）：98－101．第一作者：孙圆，江苏科技大学机械工程学院，212003江苏省镇江市FirstAuthor：SunYuan，JiangsuUniversityofScienceandTechnology，Zhenjiang，Jiangsu212013

，China收稿日期：2013年3月定扭力扳手的选型及使用规范

卜东飞，潘雷

长城汽车股份有限公司技术中心；河北省汽车工程技术研究中心

摘要：螺纹联接是汽车工程中四种常见的联接方式之一。拧紧力矩是决定螺纹联接可靠性及稳定性的重要决定因素，力矩太大，容易导致螺纹滑丝；力矩太小，又容易导致螺纹联接松动。所以汽车总装厂通常都使用定扭力扳手来保证关键部位螺纹联接紧固件的扭力要求，进而保证整车装配质量。关键词：定扭力扳手；校准；选型中图分类号：TG78文献标志码：B
