承台施工方案

  • 格式：docx
  • 大小：734.87 KB
  • 文档页数：49

一、工程概况 ......................................... 1

（一）工程简介 ................................... 1

（二）主要工程数量及施工平面图 ................... 1

二、编制依据及原则 ................................... 7

（一）编制依据 ................................... 7

（二）编制原则 ................................... 8

三、施工计划 ......................................... 9

（一）进度计划 ................................... 9

（二）主要设备进场计划 ........................... 9

四、工程施工技术方案 ................................ 12

（一）工艺流程 .................................. 12

（二）施工方案 .................................. 12

（三）承台质量验收标准 .......................... 20

五、安全保证措施 .................................... 20

（一）安全生产目标 .............................. 20

（二）组织保障 .................................. 20

（三）制度保证 .................................. 21

（四）技术保障 .................................. 24

（五）应急预案 .................................. 25

六、质量保证措施 .................................... 27

（一）组织保障 .................................. 27

（二）制度保证 .................................. 28

（三）技术保证措施 .............................. 29

（四）质量管理流程 .............................. 30

七、文明环保施工措施 ................................ 30

（一）文明施工保证措施 .......................... 30

（二）扬尘治理保证措施 .......................... 31 （三）空气污染控制 .............................. 32

（四）水质污染控制 .............................. 32

（五）管线和文物保护措施 ........................ 32

八、劳动力计划 ...................................... 33 九、质量通病及预防措施 .............................. 34

（一）钢筋工程通病及控制措施 .................... 35

（二）混凝土工程问题及通病控制 .................. 35

（三）模板工程易发问题及通病控制 ................ 35

十、雨季施工措施 .................................... 36

十一、会议纪要 .................... 错误!未定义书签。 1

一、工程概况

（一）工程简介

XX至XX公路XX至XX段是XX “九纵五横一环七连”高

速公路网中“横四”线的一部分，XX高速起自XX市XX县境

内的京台高速公路，经XX市XX县、XX县及XX市XX县、XX

县，西接XX省台辉高速公路。XX段一合同线路全长88. 186

公里，主线按双向四车道高速公路标准建设，设计速度120

公里/小时，路基宽度：27/34.5 m,桥涵设计荷载等级：公

路- I级。

一分部起止里程为：K0+000-K19+000,长19Km；

二分部起止里程为:K19+000-K41+059. 5,共 22. 059Km；

三分部起止里程为：K41+059.5-K56+149,共15. 09 Km；

四分部起止里程为K56+149-K67+933. 5,共11. 79Km；

五分 部起止 里程为：K89+519. 5-K109+771.787,长

20.252Km；

（二）主要工程数量及施工平面图

1.主要工程数量

一分部承台主要工程量

序号 桩号 结构物名称 单位 数量

1 K3+135.50 天桥 个 1

2 K5+898.00 天桥 个 1

3 K6+188. 70 汽通 个 4

4 K6+717.50 X032分离立交 个 4

5 K7+945.00 汽通 个 4

6 K9+436.00 汽通 个 4

7 K12+067.00 中桥 个 2

8 K15+770.00 汽通 个 4

9 K15+931.50 汽通 个 4 2

10 K16+055.00 汽通 个 4

3

11 K16+983.50 汽通 个 4

12 CRK506+313. 73 通道（磁窑） 个 4

13 CRK508+304. 70 通道（磁窑） 个 4

合计 个 44

二分部承台主要工程数量

序号 桩号 结构物名称 单位 数量

1 K19+301.8 分离立交 个 4

2 K20+580 主线桥 个 4

3 AK0+203.4 匝道桥 个 2

4 AK0+994.8 匝道桥 个 1

5 CK0+317 汽通 个 2

6 DK0+236.5 汽通 个 2

7 K24+815 西引汶东干渠中桥 个 4

8 K23+096 通道桥 个 4

9 K23+635. 5 通道桥 个 4

10 K23+930 通道桥 个 4

11 K25+675.5 S104分离立交 个 4

12 K26+232.5 通道桥

4

13 K26+314.5 洸河大桥 个 2

14 K26+619 通道桥 个 4

15 K26+789 通道桥 个 4

16 K27+053 汽通 个 4

17 K27+277. 5 通道 个 4

18 K27+406 小桥 个 4

19 K27+625 通道 个 4

20 K28+057 汽通 个 4

21 AK0+301. 5 小桥 个 2

22 DK0+017.8 小桥 个 2

23 DK0+153 通道 个 2

4

24 K28+430 通道 个 4

25 K28+561 通道 个 4

26 K29+049 通道 个 4

27 K29+427.5 通道 个 4

28 K29+993 通道 个 4

29 K30+381.5 通道 个 4

30 K30+539. 5 通道桥 个 4

31 K30+926 西引汶西干渠中桥 个 4

32 K30+990 通道桥 个 4

33 K31+767 通道桥 个 4

34 K32+451 通道桥 个 4

35 K32+859 通道桥 个 4

36 K33+203. 5 北泉河中桥 个 4

37 K33+583 X035分离立交 个 4

38 K33+990. 5 通道桥 个 4

39 K34+100.5 通道桥 个 4

40 K34+496 通道桥 个 4

41 K34+796 通道桥 个 4

42 K35+091.6 X036分离立交 个 4

43 K36+076. 7 通道桥 个 4

44 K36+368.6 通道桥 个 4

45 K37+242.5 通道桥 个 4

46 K37+494 通道桥 个 4

47 K37+754 通道桥 个 4

48 K37+970 通道桥 个 4

49 K38+197. 2 通道桥 个 4

50 K38+409.5 通道桥 个 4

51 K38+733 通道桥 个 4

52 K38+957 通道桥 个 4

5

53 K39+163. 5 通道桥 个 4

54 K39+516 通道桥 个 4

55 K40+292 通道桥 个 4

56 K40+532. 5 通道桥 个 4

合 计 个 207

三分部承台主要工程量

序号 桩号 结构物名称 单位 数量

1 K48+325 大桥 小汶河大桥 个 4

2 K46+063 钱村沟中桥 个 4

3 K42+329 互通立交跨线桥 个 4

4 AK0+925. 83 白石互通匝道桥 个 2

5 K49+321.6 互通立交通道 个 4

6 K50+647.5 互通立交通道 个 4

7 K49+960 服务区通道 个 4

8 K47+321 分离立交 个 4

9 K51+197. 8 分离立交 个 4

10 K55+495 G105分离立交 个 4

11 K43+565 汽通 个 4

12 K44+408 汽通 个 4

13 K45+007. 5 拖通 个 4

14 K45+289.5 汽通 个 4

15 K45+666 汽通 个 4

16 K45+931.5 汽通 个 4

17 K48+083 汽通 个 4

18 K54+615 互通立交跨线桥 个 4

19 K54+871 互通立交跨线桥 个 4

20 AK0+386. 5 彭集互通匝道桥 个 2

21 BK0+307. 5 彭集互通匝道桥 个 2

22 GK0+265. 5 彭集互通匝道桥 个 2

合集下载

承台施工方案

承台施工方案

承台施工方案

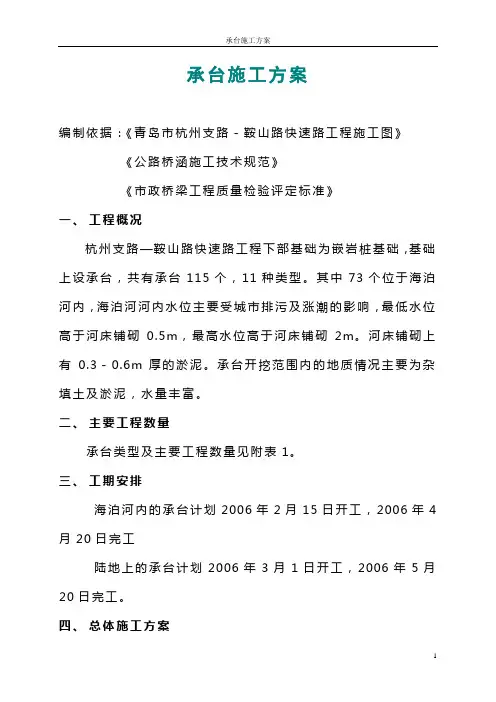

1 承台施工方案

编制依据：《青岛市杭州支路－鞍山路快速路工程施工图》

《公路桥涵施工技术规范》

《市政桥梁工程质量检验评定标准》

一、 工程概况

杭州支路—鞍山路快速路工程下部基础为嵌岩桩基础，基础上设承台，共有承台115个，11种类型。其中73个位于海泊河内，海泊河河内水位主要受城市排污及涨潮的影响，最低水位高于河床铺砌0.5m，最高水位高于河床铺砌2m。河床铺砌上有0.3－0.6m厚的淤泥。承台开挖范围内的地质情况主要为杂填土及淤泥，水量丰富。

二、 主要工程数量

承台类型及主要工程数量见附表1。

三、 工期安排

海泊河内的承台计划2006年2月15日开工，2006年4月20日完工

陆地上的承台计划2006年3月1日开工，2006年5月20日完工。

四、 总体施工方案 承台施工方案

2 水域段的承台靠近中水管道的采用围堰及钢板桩防护；距离中水管道距离较远的承台采用土围堰后放坡开挖。陆地上的距离铁路及公路较远的承台采用放坡开挖，靠铁路及公路较近的承台，靠近铁路或公路的一侧采用钢轨桩防护，陆地上的承台在放坡开挖的过程中，必要的可采取井点降水

五、 施工工艺流程

1、 水域段承台

拆除承台开挖范围内的的河筑岛围堰

插打钢板桩

开挖基坑

挖至设计标高，清理基地 凿除桩头

基底处理 桩基检测

绑扎承台钢筋，安设预埋浇注承台混凝土

混凝土养生、拆模

墩身施工

抽拔钢板桩 承台施工方案

3 2、陆地上承台

六、 施工方案

1、 承台开挖前的防护处理

1.1水域段承台开挖前防护处理 打钢轨桩防护

放坡开挖基坑

挖至设计标高，清理基凿除桩头

基地处理 桩基检测

绑扎承台钢筋，安设预浇注承台混凝土

混凝土养生、拆模

墩身施工

抽拔钢板桩 承台施工方案

4 靠近中水管道的承台采用钢板桩防护，在开挖前，承台位臵处用粘土筑岛（筑岛尺寸见图1），作为承台施工平台，在平台上标明中水管道的位臵走向，并用全站议精确定出承台边线以及插打钢板桩的位臵线。

承台施工方案 2

承台施工方案 2

承台承台施工方案

目 录

第一章 工程概述..................................................... 1

1.1工程概况 ........................................................ 1

1.1.1 工程位置及规模................................................ 1

1.1.2 结构形式...................................................... 2

1.2 施工环境条件.................................................... 3

1.2 自然地理条件.................................................... 3

第二章 编制依据及编制原则........................................... 3

2.1 编制原则........................................................ 3

2.2 编制依据........................................................ 4

2.3 现行规范、规程和有关技术规定.................................... 4

第三章 承台施工..................................................... 5

3.1 承台施工组织及安排.............................................. 5

3.2 承台施工方法.................................................... 5

桥梁承台施工方案

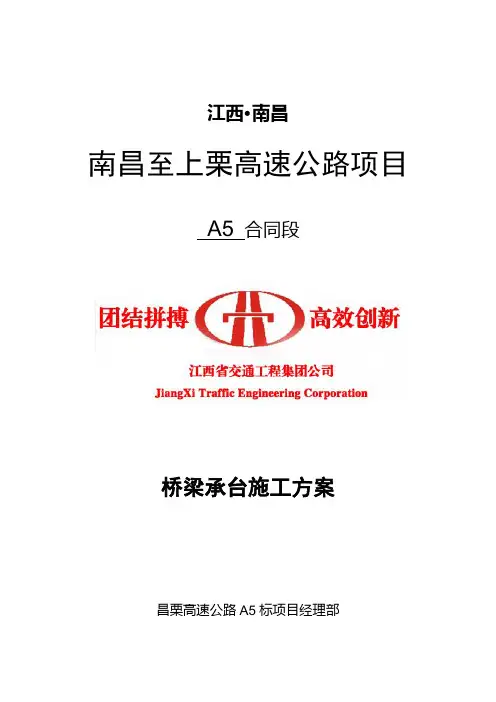

桥梁承台施工方案

江西·南昌

南昌至上栗高速公路项目

A5 合同段

桥梁承台施工方案

昌栗高速公路A5标项目经理部

2014年2月21日

目录

一、施工准备............................................................. 3

二、施工方案............................................................. 4

三、工程工期保证措施 ................................................. 14

四、组织保证措施 ...................................................... 17

五、制度保证措施 ...................................................... 17

六、技术保障措施 ...................................................... 18

七、文明施工、安全生产措施 ......................................... 19

八、承台施工工艺框图 ................................................. 22

桥梁承台施工方案

一、施工准备

为保证承台施工质量，在施工前要求对人、机、料进行周密的安排布臵，严格控制进场原材料质量，提高现场施工技术人员特别是一线操作工人的技术水平。

1、技术准备

1.1 由项目总工程师组织工程技术人员，各职能部门人员认真查看复核施工方案、施工设计图及工程相关的规范、规程、标准。组织编写专项实施性施工方案，经业主及监理审定批准后，下发至作业组，并向全体施工人员进行交底，使本方案作为工作的依据，指导工程施工。

承台施工方案 3

承台施工方案 3

1 车河大厂连线LK8+904星鑫矿厂高架大桥

承台施工方案

一、编制说明

1.严格遵循施工图设计文件、技术规范和质量验收标准的原则。在编写工作中，严格按设计要求认真执行国家现行的技术规范和质量验收标准，正确组织施工，确保工程质量优良。

2.坚持实事求是的原则。在制定施工方案中，充分发挥我公司的技术优势和专业化、机械化联合作业的特点，坚持科学组织，合理安排、均衡生产，确保高速度、高质量、高效益地完成中桥桩基施工。

3.根据项目法施工的原则，组织本工程的施工。通过与业主、监理和设计单位的充分合作，综合运用人员、机械、物资、资金和信息。实现质量和造价的最佳组合。实事求是的确定工期、施工方案。

4.积极推广应用四新成果的原则，在各项工序施工中，对于能够提高工程质量、加快施工进度、降低工程成本的新技术、新设备、新工艺、新材料要积极采用。

二、编写依据

1.西部开发省际公路通道阿荣期至北海公路六寨至河池段施工图设计（施工资料）。

2. 西部开发省际公路通道阿荣期至北海公路六寨至河池段施工图设计（桥梁分册）。

3．西部开发省际公路通道阿荣期至北海公路六寨至河池段LK8+904星鑫矿厂高架大桥设计图。

4．《公路桥梁施工技术规范》JTJO41-2000。 2 5．《公路工程施工安全技术规范》JTJ076-95。

三、工程概况：

桥台承台长12.26米，宽8.6米，高2.0米,0＃桥台承台底面标高为458.418，顶面标高为为478.418, 4＃桥台承台底面标高为480.327，顶面标高为482.327。桥墩承台长7.5米，宽3.0米，高2.5米,1＃桥墩承台底面标高为467.553，顶面标高为为470.053, 2＃桥墩承台底面标高为459.753，顶面标高为为462.253,

3＃桥墩承台底面标高为465.953，顶面标高为为468.453 ,浇筑C25砼590.5立方。

四、施工工艺及技术方案

施工工序为：基坑开挖或平整场地，凿除桩头，桩基无损检测，钢筋安装，立模，浇筑砼。
