销轴公差标准
销轴公差标准主要包括以下几个方面：
1.形状公差：销轴的形状公差主要包括直线度、圆度和圆柱度。这些公差决定了销轴的形状精度，影响其功能和性能。在机械制图中，可以根据实际需求标注相应的形状公差。
2.尺寸公差：销轴的尺寸公差是指销轴尺寸与理想尺寸之间的允许偏差。国标GB/T 1800.1-2009《机械工程图学形状和位置公差》中规定了销轴的尺寸公差等级，如IT6、IT7和IT8等。
3.配合公差：销轴与孔的配合公差决定了配合的紧密程度。根据实际需求和应用场景，可以选择合适的配合公差，如H7/h6或H8/h7等。
4.位置公差：销轴的位置公差包括平行度、垂直度和同轴度等，这些公差影响了销轴在装配后的位置精度。在设计时，应根据实际应用需求标注相应的位置公差。
需要注意的是，具体的销轴公差标准应根据实际应用场景和设计要求来确定。在实际工程中，销轴的公差选择要综合考虑零件的功能、性能、制造工艺和成本等因素。
标 准公 差1公 差21
发动机盖与格栅
WL间隙6.0±2.3平行差2.3
2保险杆与发动机盖WL间隙6.0±2.0平行差2.0
3前大灯与发动机盖WL间隙6.0±2.0平行差2.5左右差2.54前大灯和保险杆间隙1.5+3.0-1.5平行差3.0左右差3.0间隙1.5+2.0-1.5平行差1.5
5前翼子板与前大灯出入
5前翼子板与前大灯间隙1.5±1.4
6前大灯与保险杆间隙4.0±2.5左右差2.0平行差2.5外 观 公 差 表 (前部1/3)部位NO公 差部 位
7.0BL:3.15.0TL:2.59.05WL:1.28.7WL:0.8±1.4A
AA
1211A
A
BA
第 1 页，共 52 页
标 准公 差1公 差27翼子板与保险杆边界出入0±3.0
8翼子板与发动机盖板间隙4±1.0左右差1.0平行差1.08翼子板与发动机盖板段差0±1.0
9翼子板与保险杆间隙1±1.0平行差1.0
9翼子板与保险杆出入7.5TL:0.3±1.55.8TL:0.4±1.58.2WL:0.6+1.5-1.98.5WL:0.6+1.5-1.910翼子板与发动机盖板边界出入0WL方向1.5以下
10翼子板与发动机盖板边界出入0.8TL方向1.0以下
11发动机罩格栅与前挡玻璃部分间隙00.5以下部位NO部 位公 差外 观 公 差 表 (前部2/3)
1111A
BA
A
BAB
第 2 页，共 52 页
标 准公 差1公 差213A立柱和前翼子板边界出入01.5以下
A立柱和前翼子板边界出入01.5以下
发动机盖与前翼子板边界出入01.5以下
A立柱与前翼子板出入0±1.5
A立柱与前翼子板间隙2.5±1.5平行差1.5
14发动机盖与清洗液喷头部分间隙00.5以下
15保险杆与前雾灯不管理无干涉
16前翼子板与侧下边梁间隙3.0±1.5按车体指示前翼子板与侧下边梁出入0.5±1.5按车体指示公 差外 观 公 差 表 (前部3/3)部位NO部 位1314
16A
BC
SIZEPERMISSIBLEVARIATTIONSIZEPERMISSIBLEVARIATTIONSIZEPERMISSIBLEVARIATTION[10.29,48.26].+0.4/-0.8(48.26,114.30].+0.8/-0.8(114.30,219.08].+1.6/-0.8(219.08,457.20].+2.4/-0.8D<25.4.+0.1/-0.1[25.4,38.1].+0.15/-0.15(38.1,50.8).+0.2/-0.2[50.8,63.5).+0.25/-0.25[63.5,76.2).+0.3/-0.3[76.2,101.6].+0.38/-0.38(101.6,190.5].+0.38/-0.64(190.5,228.6].+0.38/-1.14D<12.7±15％[12.7,38.1][38.1,88.9).+0.25/-0.25[88.9,139.7).+0.38/-0.38[139.7,203.2).+0.76/-0.76D<30.+0.3/-0.3S<2±20D≥30±1％S≥2±10％D<40D≤50;L≤7.+7/-0[40,50)[50,60)[60,80).+0.3/-0.3ASTM A213
ASTM A269
JIS G3459
JIS G3463.+0.25/-0.25D<40;S<2.+0.4/01.3m longer or theabove tolerance3mm bigger,within 15mm≥2.+0.13/-0.13.+3.2/-0±10％.+4.8/-0D≤38.1.+20%/0D>50.8.+3/-0
D>38.1.+22%/0D≥50.8.+5/-0Size Tolerances Table for Pipes & Tubes
±12.5％.+6/-0StandardO.D.（mm)W.T.（mm)LENGTH（mm)
基本尺寸 公差值
IT4 IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12 IT13 IT14 IT15 IT16 IT17 IT18
大于 到 µm mm
- 3 3 4 6 10 14 25 40 60
3 6 4 5 8 12 18 30 48 75
6 10 4 6 9 15 22 36 58 90
10 18 5 8 11 18 27 43 70 110
18 30 6 9 13 21 33 52 84 130
30 50 7 11 16 25 39 62 100 160
50 80 8 13 19 30 46 74 120 190
80 120 10 15 22 35 54 87 140 220
120 180 12 18 25 40 63 100 160 250
180 250 14 20 29 46 72 115 185 290
250 315 16 23 32 52 81 130 210 320
315 400 18 25 36 57 89 140 230 360
400 500 20 27 40 63 97 155 250 400

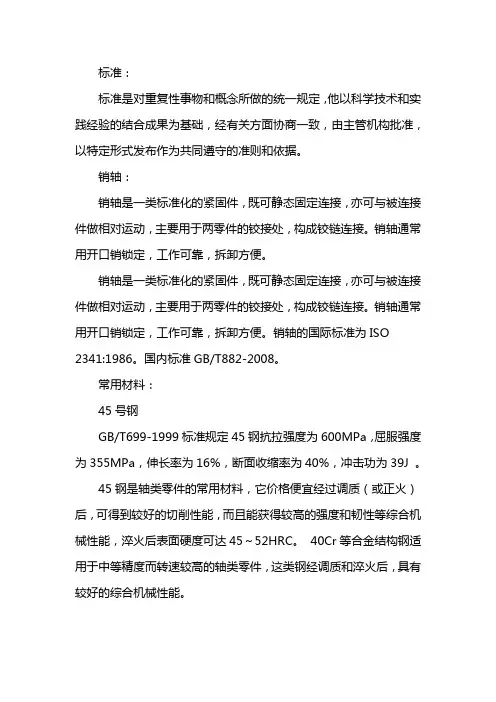

标准：
标准是对重复性事物和概念所做的统一规定，他以科学技术和实践经验的结合成果为基础，经有关方面协商一致，由主管机构批准，以特定形式发布作为共同遵守的准则和依据。
销轴：
销轴是一类标准化的紧固件，既可静态固定连接，亦可与被连接件做相对运动，主要用于两零件的铰接处，构成铰链连接。销轴通常用开口销锁定，工作可靠，拆卸方便。
销轴是一类标准化的紧固件，既可静态固定连接，亦可与被连接件做相对运动，主要用于两零件的铰接处，构成铰链连接。销轴通常用开口销锁定，工作可靠，拆卸方便。销轴的国际标准为ISO
2341:1986。国内标准GB/T882-2008。
常用材料：
45号钢
GB/T699-1999标准规定45钢抗拉强度为600MPa，屈服强度为355MPa，伸长率为16%，断面收缩率为40%，冲击功为39J 。
45钢是轴类零件的常用材料，它价格便宜经过调质（或正火）后，可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，淬火后表面硬度可达45～52HRC。 40Cr等合金结构钢适用于中等精度而转速较高的轴类零件，这类钢经调质和淬火后，具有较好的综合机械性能。 45号钢广泛用于机械制造，这种钢的机械性能很好。但是这是一种中碳钢，淬火性能并不好， 45号钢可以淬硬至HRC42~46。所以如果需要表面硬度，又希望发挥45#钢优越的机械性能，常将45#钢表面淬火（高频淬火或者直接淬火），这样就能得到需要的表面硬度。
40Cr
40Cr是轴类零件的常用材料，它价格便宜经过调质（或正火）后，可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，淬火后表面硬度可达45～52HRC。
40Cr等合金结构钢适用于中等精度而转速较高的轴类零件，这类钢经调质和淬火后，具有较好的综合机械性能。
40Cr是我国我国GB的标准钢号，40Cr钢是机械制造业使用最广泛的钢之一。调质处理后具有良好的综合力学性能，良好的低温冲击韧性和低的缺口敏感性。钢的淬透性良好，水淬时可淬透到Ф28～60mm,油淬时可淬透到Ф15～40mm。这种钢除调质处理外还适于氰化和高频淬火处理。切削性能较好，当硬度为HB174～229时，相对切削加工性为60%。
