压顶施工方案

压顶梁施工方案

一、 工程概况。

广州车辆段综合住宅区（二期经适房）工程。位于广州市荔湾区

站前路段。压顶梁工程分：1—4区及8—9区段。2区、4区段压顶梁为GL2。1、3、8、9区段为GL1。

二、 施工工艺流程。

确定基线→开挖至压顶梁底土方→破旋挖、旋喷桩头→进行第一排锚索施工→清理并压顶梁钢筋安装→模板安装→浇灌混凝土→拆模养护→混凝土强度达到70％后张拉锁定。

三、 施工技术及质量保证措施。

1、确定基线：测量员按原支护桩图坐标重新测量放线，再用白灰标 明挖土位置。

2、开挖至压顶梁底土方：按设计桩顶标高及观场施工监控开挖，在挖土时，注意不损坏桩的锚固钢筋，桩头里的土方用人工清挖。土方不能堆太高，边挖边运走预防滑坡。

3、破旋挖、旋喷桩头：用风压机、风镐按规范要求从上而下破，按设计要求桩顶留高100mm，锚入压顶梁，桩顶面破成石牙形状，桩顶周边保护圆整不要破烂。桩头破完后，在桩周边1：3水泥砂做50mm原垫层。按设计图纸宽1660mm。

4、第一排锚索施工：按锚索施工方案及锚索技术交底进行施工。

5、清理并压顶梁钢筋制安：锚索施工时如有泥浆污染桩顶面清洗干净，再进行钢筋安装。压顶梁分:GL1、GL2截面不同。配筋相

同；纵筋13Ф25.箍筋Ф10@200，纵筋搭接可采取焊接双面焊6个D单面焊12D，D为钢筋直径。制作纵钢筋接口的钢筋需微弯使其成一直线。焊接的焊渣必须清敲干净。绑扎钢筋前首先排好纵筋，套上箍筋。划分箍筋间距，可分段绑扎。钢筋保护层为25mm。每个区段钢筋绑扎完成后自检符合设计图纸要求后，再知监理验收，验收合格后才能进行下一道工序。

6、模板安装，模板安装前，首先在纲绞线上套上Ф100PVC套管便于以后锚索张拉。模板安装按照现场施工放的墨线，用钢钉、钉好压脚板，用18厚胶合板按图纸尺寸封模，分内外侧模，支承竖向肋

用80×80方木，间距300mm.支承水平肋Ф48纲管及Ф12加强螺丝。山字扣在梁中间距＠500锁定。梁面两边侧板用板条拉紧，然后通长拉线效直，加斜撑固定。模板安装完成后现场施工员自检梁截面尺寸，模板稳定性，板缝超宽等原因。再通知监理验收达到合格，才能进行下一道工序。

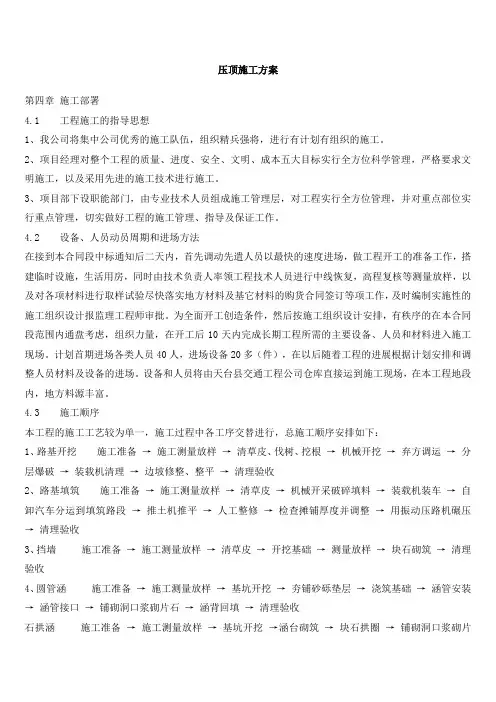

压顶施工方案

第四章 施工部署

4.1 工程施工的指导思想

1、我公司将集中公司优秀的施工队伍，组织精兵强将，进行有计划有组织的施工。

2、项目经理对整个工程的质量、进度、安全、文明、成本五大目标实行全方位科学管理，严格要求文明施工，以及采用先进的施工技术进行施工。

3、项目部下设职能部门，由专业技术人员组成施工管理层，对工程实行全方位管理，并对重点部位实行重点管理，切实做好工程的施工管理、指导及保证工作。

4.2 设备、人员动员周期和进场方法

在接到本合同段中标通知后二天内，首先调动先遣人员以最快的速度进场，做工程开工的准备工作，搭建临时设施，生活用房，同时由技术负责人率领工程技术人员进行中线恢复，高程复核等测量放样，以及对各项材料进行取样试验尽快落实地方材料及基它材料的购货合同签订等项工作，及时编制实施性的施工组织设计报监理工程师审批。为全面开工创造条件，然后按施工组织设计安排，有秩序的在本合同段范围内通盘考虑，组织力量，在开工后10天内完成长期工程所需的主要设备、人员和材料进入施工现场。计划首期进场各类人员40人，进场设备20多（件），在以后随着工程的进展根据计划安排和调整人员材料及设备的进场。设备和人员将由天台县交通工程公司仓库直接运到施工现场，在本工程地段内，地方料源丰富。

4.3 施工顺序

本工程的施工工艺较为单一，施工过程中各工序交替进行，总施工顺序安排如下：

1、路基开挖 施工准备 → 施工测量放样 → 清草皮、伐树、挖根 → 机械开挖 → 弃方调运 → 分层爆破 → 装载机清理 → 边坡修整、整平 → 清理验收

2、路基填筑 施工准备 → 施工测量放样 → 清草皮 → 机械开采破碎填料 → 装载机装车 → 自卸汽车分运到填筑路段 → 推土机推平 → 人工整修 → 检查摊铺厚度并调整 → 用振动压路机碾压

→ 清理验收

3、挡墙 施工准备 → 施工测量放样 → 清草皮 → 开挖基础 → 测量放样 → 块石砌筑 → 清理验收

1 挡土墙压顶支架施工方案

一、工程概况

本工程国道212杨双段拓宽改建二期工程第四标段，设计修建1#、2#、3#、4#、5#、6#、7#挡土墙，挡土墙设计钢筋混凝土压顶，压顶表面用M7.5水泥砂浆抹面。由于挡土墙高，压顶抹灰须要搭设抹灰支架，我部拟定采用搭设扣件式钢管支架用作压顶抹灰。

二、工准备及材料选用：

1、按规范规定和施工方案的要求对进场钢管、扣件、脚手板进行检查验收，不合格产品不得使用。

2、经检验合格的构配件按品种、规格分类堆放整齐平稳。

3、清除搭设场地杂物，平整搭设场地，并使排水畅通。

4、脚手架基础经验收合格后，应按施工方案要求放线定位。

5、钢管为ф48×3.5mm；绿色密目网为2000目／m2；脚手板为竹木跳板；硬防护为冲压钢板。

三、支架搭设：

a) 该支架为插口式悬挑架，把钢管插入挡土墙泄水孔，挑出挡土墙0.9米，该支架主要用于压顶拌灰用，限只作为2名技术工人在挑梁上作业。

b) 脚手架搭设，利用挡土墙泄水孔（泄水孔水平距离2.0米），把钢管横穿挡土墙泄水孔，挑出挡土墙正面1.0m，贴墙处用扣件扣紧，防止钢管向后移动，用钢管连接，挡土墙墙背同样用2根钢管靠紧挡土墙用扣件稳固横穿挡墙抹灰用钢管，稳固大于扣件抗滑承载力设计值。

c) 脚手架搭设要使其形成一个整体，在横穿泄水孔前后接点位置设立杆，立杆高度为2.50米，从挡土墙压顶表面设横杆（平行横穿挡土墙泄水孔横杆）连接前后立杆，使支架形成一个整体，挡土墙前利用立杆搭设扶栏，扶栏高度1.20m搭设，中栏杆居中设置。

d) 支架挡土墙正面设置安全网，铺设竹木跳板，竹木跳板用8#铁丝绑牢。

e) 为加强支架稳定性能，用钢丝绳， 绳卡连接每个接点即横穿挡墙钢管,从墙顶连接到墙背，增强支架承载力。 2

四、脚手架计算：

本计算接照我段架设支架最不利荷载计算，详细计算见《脚手架计算书》

4.6压顶施工方案

页脚内容2

压顶施工方法

压顶是指砌筑墙体顶部（如果上面再没有其他结构）浇筑的50到100mm厚的混凝土结构，压住墙顶防止墙顶砌块(如砖）因砌筑砂浆风化或遭震动（如风力或地震）、碰撞而松动掉落。在重力式板顶上或浆砌块石防汛墙顶上现浇一块条形（钢筋）砼为压顶，其作用是增强结构整体性。露天的墙顶上用砖、瓦、石料、混凝土、钢筋混凝土、镀锌铁皮等筑成的复盖层，最典型的为女儿墙压顶。一般压顶高度一般设置为60mm，宽出女儿墙80mm。宽度同墙厚的均视为圈梁。

第一节 压顶的主要分类

一、在重力式板顶上或浆砌块石防汛墙顶上现浇一块条形(钢筋)砼为压顶，其作用是增强结构整体性。

二、在金属矿山开采中，有些矿山将采场内上向大量打孔装药崩矿的整体作业程序称为压顶(例如凡口铅锌矿)。压顶作业一般是在采场已形成拉底巷道和足够的崩矿空间(切采作业结束后)之后的一道关键工序，是矿石采下的最主要、最普遍的途径。

第二节 压顶的 结构

一、建筑结构:是建筑屋顶起保护作用的矮墙.建筑上可以分为：钢结构、钢混结构、砖混结构、砖结构。

二、室内结构:可以分为保温结构、主体承重结构，女儿墙从理论上来说不属于主体结构之一。

三、压顶的施工要求 4.6压顶施工方案

页脚内容2 1、根据《砌体结构设计规范》GB50003-2011第6.5.3规定：为防止或者减轻房屋底层墙体裂缝，可采取以下措施：

A、增大基础圈梁的刚度。

B、在底层的窗台下墙体灰缝内设置3道焊接钢筋网片或者2Φ6钢筋，并深入两边窗间墙内不小于600mm。

C、采用钢筋混凝土窗台板，窗台板两边嵌入墙内不少于600mm。

2、锦山华城窗台压顶只采用底排筋。钢筋采用3Φ8钢筋，伸入两侧墙体灰缝内60mm，对于压顶标高，根据图纸窗口，高度为100mm左右，不等。

四、窗台压顶注意事项

1、作为质量通病防治，减少或者避免由于应力集中现象引起墙体裂缝
