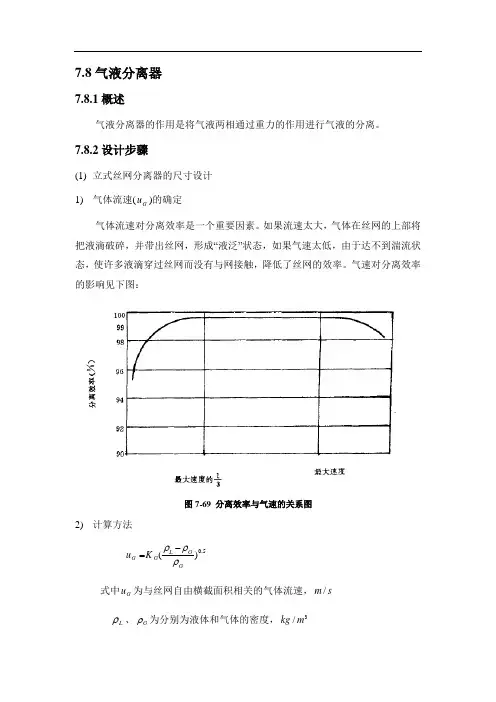

7.8气液分离器

7.8.1概述

气液分离器的作用是将气液两相通过重力的作用进行气液的分离。

7.8.2设计步骤

(1) 立式丝网分离器的尺寸设计

1) 气体流速(Gu)的确定

气体流速对分离效率是一个重要因素。如果流速太大，气体在丝网的上部将把液滴破碎，并带出丝网，形成“液泛”状态，如果气速太低，由于达不到湍流状态，使许多液滴穿过丝网而没有与网接触，降低了丝网的效率。气速对分离效率的影响见下图：

图7-69 分离效率与气速的关系图

2) 计算方法

Gu5.0)(GGLGK

式中Gu为与丝网自由横截面积相关的气体流速，sm/

L、G为分别为液体和气体的密度，3/mkg

GK为常数，通常107.0GK

3) 尺寸设计

丝网的直径为5.0)(0188.0GGGuVD

式中 Gu为丝网自由截面积上的气体流速，sm/

GD为丝网直径，m

其余符号意义同前。

由于安装的原因(如支承环约为mm1070/50)，容器直径须比丝网直径至少大l00mm,由图2.5.1-2可以快速求出丝网直径)(GD

4) 高度

容器高度分为气体空间高度和液体高度(指设备的圆柱体部分)。低液位(LL)和高液位(HL)之间的距离由下式计算：

21.47DtVHLL

式中

D—容器直径,m；

LV—液体流量,hm/3；

t—停留时间，min；

LH—低液位和高液位之间的距离,m；

液体的停留时间(以分计)是用邻近控制点之间的停留时间来表示的，停留时间应根据工艺操作要求确定。

气体空间高度的尺寸见下图所示。丝网直径与容器直径有很大差别时，尺寸数据要从分离的角度来确定。

图7-70 立式丝网分离器

5) 接管直径

① 入口管径

两相混合物的人口接管的直径应符合下式要求

PauGLG15002

创作时间：二零二一年六月三十日

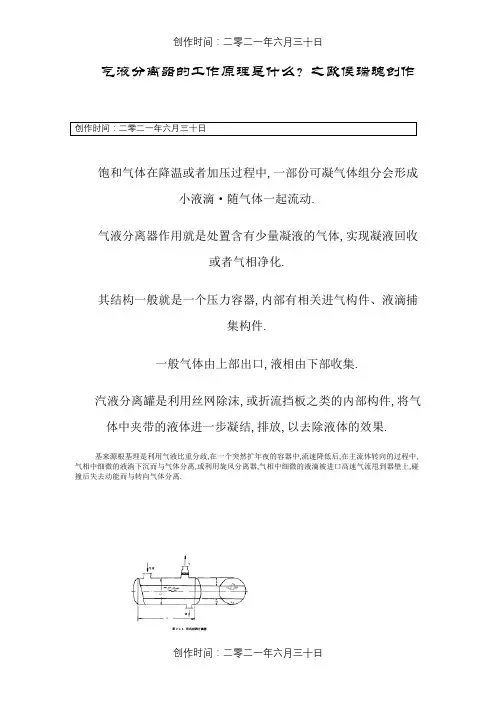

创作时间：二零二一年六月三十日 气液分离器的工作原理是什么？之欧侯瑞魂创作

创作时间：二零二一年六月三十日

饱和气体在降温或者加压过程中,一部份可凝气体组分会形成小液滴·随气体一起流动.

气液分离器作用就是处置含有少量凝液的气体,实现凝液回收或者气相净化.

其结构一般就是一个压力容器,内部有相关进气构件、液滴捕集构件.

一般气体由上部出口,液相由下部收集.

汽液分离罐是利用丝网除沫,或折流挡板之类的内部构件,将气体中夹带的液体进一步凝结,排放,以去除液体的效果.

基来源根基理是利用气液比重分歧,在一个突然扩年夜的容器中,流速降低后,在主流体转向的过程中,气相中细微的液淌下沉而与气体分离,或利用旋风分离器,气相中细微的液滴被进口高速气流甩到器壁上,碰撞后失去动能而与转向气体分离.

创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 (93.74 KB)

分离器的结构与原理相辅相成,分离器不止是分离气液也分离气固,如旋风除尘器原理是利用离心力分离气体中的固体.

气液分离器,根据分离器的类型分歧,有旋涡分离,折留板分离,丝网除沫器,

旋涡分离主要是根据气体和液体的密度,做离心运动时,液体遇到器壁冷凝分离.

基本都是利用沉降原理的,瞬间扩年夜管道半径,造成压降,温度等的变动,到达分离的目的.

使用气液分离器一般跟后系统有关,因为气体降温减压后会呈现部份冷凝而后系统设备处置需要纯气相或液相,所以主反应后装一个气液分离器静止分离出气相和液相给后系统缔造条件...

工厂里罕见的气液分离器是利用闪蒸的原理,闪蒸就是介质进入一个年夜的容器,瞬间减压气化并实现气液分离,出口气相中含饱和水,而游离的水和比重年夜的液滴会由于重力作用分离出来,另外分离器一般带捕雾网,通过捕雾网可将气相中部份年夜的液滴脱除.

气液分离器无非就是让互相混杂的气相液相各自聚合成股,液滴碰撞聚结,气体除去液滴后上升,从而到达分离的目的.

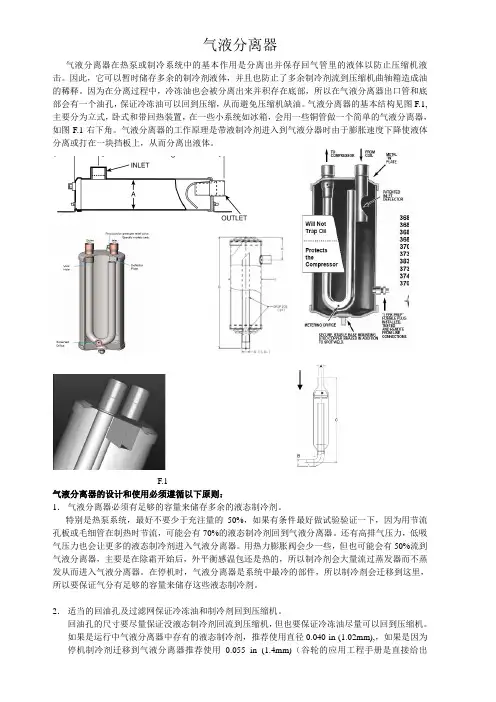

气液分离器

气液分离器在热泵或制冷系统中的基本作用是分离出并保存回气管里的液体以防止压缩机液击。因此，它可以暂时储存多余的制冷剂液体，并且也防止了多余制冷剂流到压缩机曲轴箱造成油的稀释。因为在分离过程中，冷冻油也会被分离出来并积存在底部，所以在气液分离器出口管和底部会有一个油孔，保证冷冻油可以回到压缩，从而避免压缩机缺油。气液分离器的基本结构见图F.1,主要分为立式，卧式和带回热装置，在一些小系统如冰箱，会用一些铜管做一个简单的气液分离器，如图F.1右下角。气液分离器的工作原理是带液制冷剂进入到气液分器时由于膨胀速度下降使液体分离或打在一块挡板上，从而分离出液体。

F.1

气液分离器的设计和使用必须遵循以下原则：

1． 气液分离器必须有足够的容量来储存多余的液态制冷剂。

特别是热泵系统，最好不要少于充注量的50%，如果有条件最好做试验验证一下，因为用节流孔板或毛细管在制热时节流，可能会有70%的液态制冷剂回到气液分离器。还有高排气压力，低吸气压力也会让更多的液态制冷剂进入气液分离器。用热力膨胀阀会少一些，但也可能会有50%流到气液分离器，主要是在除霜开始后，外平衡感温包还是热的，所以制冷剂会大量流过蒸发器而不蒸发从而进入气液分离器。在停机时，气液分离器是系统中最冷的部件，所以制冷剂会迁移到这里，所以要保证气分有足够的容量来储存这些液态制冷剂。

2． 适当的回油孔及过滤网保证冷冻油和制冷剂回到压缩机。

回油孔的尺寸要尽量保证没液态制冷剂回流到压缩机，但也要保证冷冻油尽量可以回到压缩机。如果是运行中气液分离器中存有的液态制冷剂，推荐使用直径0.040 in (1.02mm),，如果是因为停机制冷剂迁移到气液分离器推荐使用0.055 in (1.4mm)（谷轮的应用工程手册是直接给出0.040-0.050 in (1.02-1.3 mm)，并给出一般气液分离器是0.0625-0.125(1.6-3.2mm))。当然如果有条件也可能用试验优化这个尺寸，以达到最好效果。还有过滤网，谷轮推荐使用不小于30X30目（0.6mm孔径），这里推荐使用50X60 目，这里好象有点矛盾，不过考虑到在中国空调安装的水平，特别是分体式的安装，经常会有杂质进入系统，所以用大点孔径会稳妥些。

WORD格式-专业学习资料-可编辑

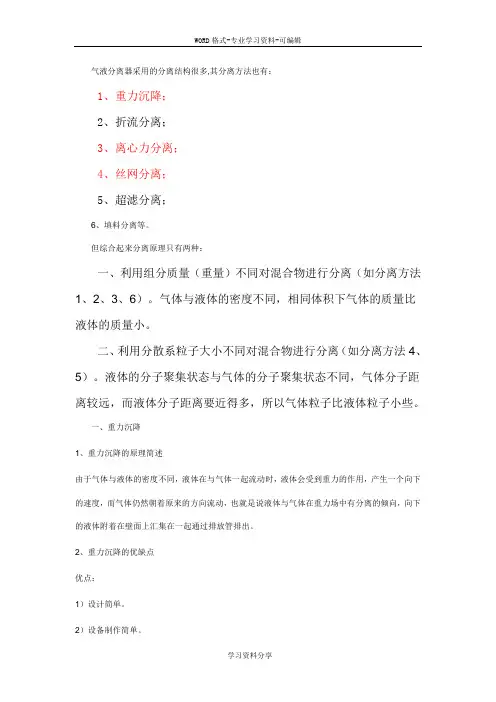

学习资料分享 气液分离器采用的分离结构很多,其分离方法也有：

1、重力沉降；

2、折流分离；

3、离心力分离；

4、丝网分离；

5、超滤分离；

6、填料分离等。

但综合起来分离原理只有两种：

一、利用组分质量（重量）不同对混合物进行分离（如分离方法1、2、3、6）。气体与液体的密度不同，相同体积下气体的质量比液体的质量小。

二、利用分散系粒子大小不同对混合物进行分离（如分离方法4、5）。液体的分子聚集状态与气体的分子聚集状态不同，气体分子距离较远，而液体分子距离要近得多，所以气体粒子比液体粒子小些。

一、重力沉降

1、重力沉降的原理简述

由于气体与液体的密度不同，液体在与气体一起流动时，液体会受到重力的作用，产生一个向下的速度，而气体仍然朝着原来的方向流动，也就是说液体与气体在重力场中有分离的倾向，向下的液体附着在壁面上汇集在一起通过排放管排出。

2、重力沉降的优缺点

优点：

1）设计简单。

2）设备制作简单。 WORD格式-专业学习资料-可编辑

学习资料分享 3）阻力小。

缺点：

1）分离效率最低。

2）设备体积庞大。

3）占用空间多。

3、改进

重力沉降的改进方法：

1）设置内件，加入其它的分离方法。

2）扩大体积，也就是降低流速，以延长气液混合物在分离器内停留的时间。

1）设计简单。

2）设备制作简单。

3）阻力小。

缺点：

1）分离效率最低。

2）设备体积庞大。

3）占用空间多。

3、改进

重力沉降的改进方法：

1）设置内件，加入其它的分离方法。

2）扩大体积，也就是降低流速，以延长气液混合物在分离器内停留的时间。 WORD格式-专业学习资料-可编辑

学习资料分享

优点：４、由于气液混合物总是处在重力场中，所以重力沉降也广泛存在。由于重力沉降固有的缺陷，使科研人员不得不开发更高效的气液分离器，于是折流分离与离心分离就出现了。

二、折流分离

１、折流分离的原理简述
