当前位置：文档之家 › 70号钢热处理硬度

70号钢热处理硬度

  • 格式：docx
  • 大小：3.64 KB
  • 文档页数：2

70号钢热处理硬度

70号钢是一种常用的工程材料，具有良好的机械性能和热处理性能。其中，硬度是评价材料性能的重要指标之一。本文将围绕70号钢的热处理硬度展开讨论，并探究其影响因素和应用。

我们来了解一下70号钢的基本特性。70号钢属于碳素钢的一种，主要成分为铁和碳。相比于低碳钢，70号钢的碳含量较高，通常在0.65%到0.75%之间。这使得70号钢具有较高的强度和硬度，适用于一些要求较高强度的工程应用。

热处理是一种通过加热和冷却的方式改变材料的性能和组织结构的工艺。对于70号钢来说，热处理可以显著影响其硬度。常见的热处理方法包括正火、淬火和回火。

正火是将70号钢加热至临界温度以上，保持一段时间后冷却至室温。这种热处理方法可以使钢材达到最高硬度，但也容易产生较大的内应力。因此，在实际应用中，正火一般会与回火相结合使用。

淬火是将70号钢加热至临界温度以上，然后迅速冷却，通常采用水、油或盐水作为冷却介质。淬火可以使钢材达到较高的硬度，但也会增加脆性。因此，在淬火后需要进行回火处理，以提高韧性和减少内应力。

回火是将淬火后的70号钢加热至较低的温度，保持一段时间后冷却。回火可以降低钢材的硬度，提高其韧性和塑性。回火温度和时间的选择是关键，不同的回火工艺可以得到不同硬度和性能的钢材。

除了热处理方法，70号钢的硬度还受到其他因素的影响。首先是材料的化学成分，其中碳含量的增加会提高钢的硬度。其次是钢的晶粒度，晶粒度越细小，钢的硬度越高。此外，冷变形和残余应力等因素也会对硬度产生影响。

在实际应用中，70号钢的硬度常常与其它性能指标相协调。例如，在机械制造领域，硬度较高的70号钢可用于制造强度要求较高的零部件，如齿轮、轴等。而在汽车制造领域，硬度适中的70号钢常用于制造车身结构件，以平衡强度和韧性的需求。

70号钢的热处理硬度是由其化学成分、热处理方法、晶粒度和其他因素共同决定的。合理选择和控制热处理工艺以及材料的化学成分，可以获得满足特定工程需求的70号钢。在实际应用中，我们需要根据具体情况来选择合适的热处理方法和参数，以达到最佳的硬度和性能。

合集下载

45号钢热处理及性能

45号钢热处理及性能

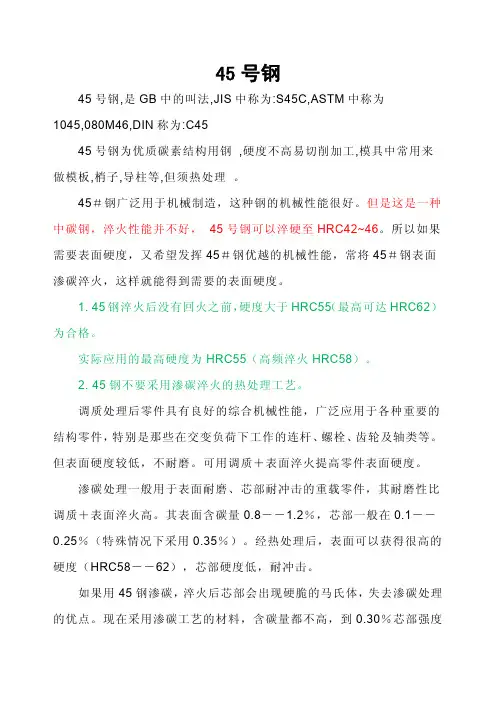

45号钢

45号钢,是GB中的叫法,JIS中称为:S45C,ASTM中称为

1045,080M46,DIN称为:C45

45号钢为优质碳素结构用钢 ,硬度不高易切削加工,模具中常用来

做模板,梢子,导柱等,但须热处理 。

45＃钢广泛用于机械制造，这种钢的机械性能很好。但是这是一种

中碳钢，淬火性能并不好， 45号钢可以淬硬至HRC42~46。所以如果

需要表面硬度，又希望发挥45＃钢优越的机械性能，常将45＃钢表面

渗碳淬火，这样就能得到需要的表面硬度。

1. 45钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）

为合格。

实际应用的最高硬度为HRC55（高频淬火HRC58）。

2. 45钢不要采用渗碳淬火的热处理工艺。

调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的

结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。

但表面硬度较低，不耐磨。可用调质＋表面淬火提高零件表面硬度。

渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比

调质＋表面淬火高。其表面含碳量0.8－－1.2％，芯部一般在0.1－－

0.25％（特殊情况下采用0.35％）。经热处理后，表面可以获得很高的

硬度（HRC58－－62），芯部硬度低，耐冲击。

如果用45钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理

的优点。现在采用渗碳工艺的材料，含碳量都不高，到0.30％芯部强度已经可以达到很高，应用上不多见。0.35％从来没见过实例，只在教科

书里有介绍。可以采用调质＋高频表面淬火的工艺，耐磨性较渗碳略差。

GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、84

淬火、600℃回火，达到的性能为屈服强度≥355MPa。 0℃

GB/T699-1999标准规定45钢抗拉强度为600MPa，屈服强度为

355MPa，伸长率为16％，断面收缩率为40％，冲击功为39J。

常用钢热处理硬度一览表

常用钢热处理硬度一览表

钢号参考直径与厚度推荐硬度备注HB压痕直径

35Φ≤10388-3213.1-3.4

Φ≤20321-2693.4-3.7

Φ30-Φ40285-2293.6-4.0

厚度≤20板269-2173.7-4.1

厚度≤40229-1874.0-4.4

40Φ≤25388-3213.1-3.4表面淬火硬度HRC≥38Φ≤40321-2693.4-3.7

Φ≤50285-2293.6-4.0

厚度≤20板285-2413.6-3.9

厚度≤40241-2073.9-4.2

45Φ≤25477-3882.8-3.1表面淬火硬度:Φ≥100时HRC≥40Φ≤100时HRC≥45HRC≥48Φ≤40388-3213.1-3.4

Φ≤60321-2693.4-3.7

Φ≤75285-2293.6-4.0

厚度≤20板321-2693.4-3.7

厚度≤40板285-2293.6-4.0

厚度≤60板241-2073.9-4.2

50Φ≤40477-3882.8-3.1

钢号参考直径与厚度推荐硬度备注HB压痕直径

40Cr

30CrMoA35CrMo40Mn2Φ≤30477-3882.8-3.1表面淬火硬度HRC≥45Φ≤50388-3213.1-3.4Φ≤80321-269

Φ≤120285-229

合金铸钢

钢号推荐硬度范围

布氏硬度HB压痕直径

ZG32MnMoZG32MnMo1321-2693.4-3.7

285-2413.6-3.9

255-2173.8-4.1

铸钢

钢号推荐硬度范围

布氏硬度HB压痕直径

ZG35(ZG270-500)ZG45(ZG310-570)ZG55(ZG340-640)参照碳素中碳钢参照碳素中碳钢

钢号模数渗碳层表面芯部m滲厚mm硬度HRC硬度HRC

渗碳12CrNi3A3.0-4.50.6-0.9≥5826-40

1.75-2.50.5-0.7≥54

18CrNi4WA2.75-3.850.7-1.0≥54

4.50.8-1.1≥56

伞齿轮m≥7.720.8-1.1≥5635-45

45号钢热处理工艺

45号钢热处理工艺

45号钢热处理工艺

学号： XXXXXX

姓名： XXXXX

指导老师： XXX

目录

一、 综述 ............................................................................................. 4

1． 调质淬火 ....................................................................................................................... 4

（1） 淬火加热温度 ....................................................................................................... 4

(2) 淬火冷却 ................................................................................................................... 4

（3) 淬火冷却方法 ........................................................................................................ 5

2． 45钢的调质淬火 .......................................................................................................... 5

3． 回火 ............................................................................................................................... 6

常用钢热处理硬度一览表 2

常用钢热处理硬度一览表 2

钢号 参考直径与厚度 推荐硬度

备注 HB 压痕直径

35 Φ≤10 388-321 3.1-3.4

Φ≤20 321-269 3.4-3.7

Φ30-Φ40 285-229 3.6-4.0

厚度≤20板 269-217 3.7-4.1

厚度≤40 229-187 4.0-4.4

40 Φ≤25 388-321 3.1-3.4 表面淬火硬度

HRC≥38 Φ≤40 321-269 3.4-3.7

Φ≤50 285-229 3.6-4.0

厚度≤20板 285-241 3.6-3.9

厚度≤40 241-207 3.9-4.2

45 Φ≤25 477-388 2.8-3.1 表面淬火硬度:

Φ≥100时

HRC≥40

Φ≤100时

HRC≥45

HRC≥48 Φ≤40 388-321 3.1-3.4

Φ≤60 321-269 3.4-3.7

Φ≤75 285-229 3.6-4.0

厚度≤20板 321-269 3.4-3.7

厚度≤40板 285-229 3.6-4.0

厚度≤60板 241-207 3.9-4.2

50 Φ≤40 477-388 2.8-3.1

钢号 参考直径与厚度 推荐硬度

备注

HB 压痕直径

40Cr

30CrMoA

35CrMo

40Mn2 Φ≤30 477-388 2.8-3.1 表面淬火硬度

HRC≥45 Φ≤50 388-321 3.1-3.4

Φ≤80 321-269

Φ≤120 285-229

合金铸钢

钢号 推荐硬度范围

布氏硬度HB 压痕直径

ZG32MnMo

ZG32MnMo1 321-269 3.4-3.7

285-241 3.6-3.9

255-217 3.8-4.1

铸钢

钢号 推荐硬度范围

布氏硬度HB 压痕直径

ZG35(ZG270-500)

ZG45(ZG310-570)

ZG55(ZG340-640) 参照碳素中碳钢
