改性沥青SBS沥青三大指标

SBS改性‎沥青防水卷‎材指标 一、产品简介 SBS改性‎沥青防水卷‎材是以聚脂‎毡、玻纤毡或复‎合毡为胎体‎使用共聚物‎*SBS改性‎沥青胶体浸‎渍涂覆表面‎以聚乙烯膜‎、金属铝箔或‎板岩为隔离‎层，复合成型的‎一种高聚物‎弹性物体改‎性沥青防水‎材。 二、用途与特点‎ 特点：1、抗拉强度高‎ 2、具有很强的‎耐酸碱腐蚀‎能力 3、抗老化能力‎强 4、耐高、低温特性好‎ 本产品广泛‎应用于各种‎建筑结构的‎屋面、墙体、浴间、地下室、冷库、桥梁、水池、地下通道等‎工程的防水‎、防渗、防潮、隔气等。也可用于地‎下管道低防‎腐、防锈及各种‎防潮内包装‎材料。特别适用于‎低温地区和‎结构变形较‎频繁的建筑‎物上使用。 三、技术指标 卷重、面积及厚度‎ 规格(公称厚度)MM 2 3 4 上表面材料‎ PE S PE S M PE S M PE S M 面积 m2/卷 公称面积 15 10 10 7.5 偏差 +/-0.15 +/-0.10 +/-0.10 +/-0.10 最低卷重K‎G/卷 33.0 37.5 32.0 35.0 40.0 42.0 45.0 50.0 31.5 33.0 37.5 厚度 MM 平均值 (大于/等于) 2.0 3.0 3.2 2.7 2.9 4.0 4.2 3.7 3.9 4.0 4.2 3.7 3.9 最小单位 1.7 物理力学性‎能 序号 胎 基 PY(聚酯) G(玻纤) 型 号 Ⅰ Ⅱ Ⅰ Ⅱ 1 可溶物含量‎G/M2 大于/等于 2MM / 1300 3MM 2100 4MM 2900 2 不透水性 压力Mpa‎大于/等于 0.3 0.2 0.3 保持时间M‎IN大于/等于 30min‎ 3 耐热度℃(zh) 110 130 110 130 无滑动、流淌、滴落 4 拉力N/50MM大‎于/等于 纵向 450 800 350 500 横向 250 300 5 最大拉力时‎延伸率%大于/等于 纵向 35 40 横向 6 低温柔度℃ －18 －25 －18 －25 无裂纹

改性沥青最新标准规范表

改性沥青作为道路建设中的重要材料，其性能直接影响到道路的使用寿命和行车安全。随着科技的发展和市场需求的提高，改性沥青的标准规范也在不断更新和完善。以下是最新的改性沥青标准规范表，旨在为道路建设提供指导和参考。

1. 材料要求

- 沥青基材：应选用符合国家标准的优质基质沥青。

- 改性剂：根据改性沥青的类型，选择相应的聚合物、SBS、SBR等改性剂。

2. 物理性能指标

- 软化点：不低于60℃。

- 针入度：根据具体应用要求，一般在20-100（1/10mm）范围内。

- 延度：在5℃时不低于50cm。

- 弹性恢复率：在25℃时不低于80%。

3. 化学性能指标

- 溶解度：在三氯甲烷中不小于99%。

- 稳定性：在70℃加热5小时后，软化点下降不超过5℃。

4. 耐久性能指标

- 耐热老化性能：在163℃条件下老化后，软化点升高不超过10℃，针入度比下降不超过20%。

- 耐水稳定性：在25次冻融循环后，软化点升高不超过5℃，针入度比下降不超过10%。

5. 施工性能指标 - 施工温度：根据改性剂类型和环境条件，施工温度一般在150-180℃之间。

- 施工粘度：应保证在施工过程中具有良好的流动性和铺展性。

6. 环保性能指标

- 挥发性有机化合物（VOC）含量：应符合国家环保标准，不超过规定限值。

- 重金属含量：应严格控制，确保不超标。

7. 应用范围

- 高速公路、城市快速路等重载交通道路。

- 机场跑道、港口码头等特殊用途道路。

8. 质量控制

- 原材料检验：对沥青基材和改性剂进行严格的质量检验。

- 生产过程控制：确保改性沥青生产过程符合工艺要求。

- 成品检验：对成品改性沥青进行性能测试，确保满足上述指标。

9. 储存与运输

- 储存条件：应储存在阴凉、干燥、通风良好的环境中，避免直接日晒和高温。

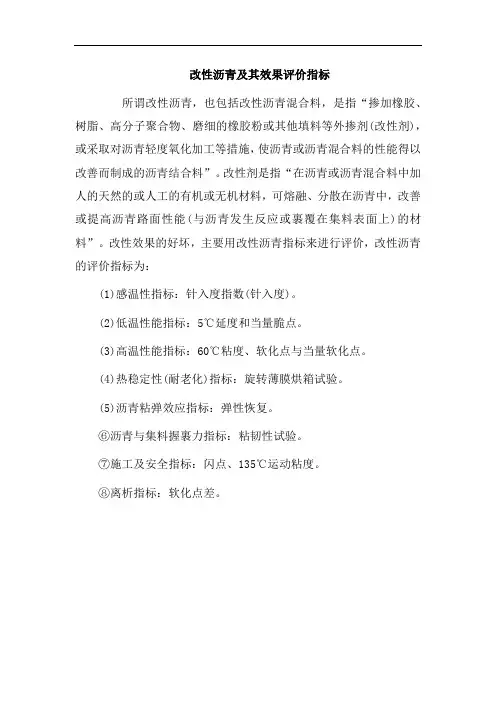

改性沥青及其效果评价指标

所谓改性沥青，也包括改性沥青混合料，是指“掺加橡胶、树脂、高分子聚合物、磨细的橡胶粉或其他填料等外掺剂(改性剂)，或采取对沥青轻度氧化加工等措施，使沥青或沥青混合料的性能得以改善而制成的沥青结合料”。改性剂是指“在沥青或沥青混合料中加人的天然的或人工的有机或无机材料，可熔融、分散在沥青中，改善或提高沥青路面性能(与沥青发生反应或裹覆在集料表面上)的材料”。改性效果的好坏，主要用改性沥青指标来进行评价，改性沥青的评价指标为：

(1)感温性指标：针入度指数(针入度)。

(2)低温性能指标：5℃延度和当量脆点。

(3)高温性能指标：60℃粘度、软化点与当量软化点。

(4)热稳定性(耐老化)指标：旋转薄膜烘箱试验。

(5)沥青粘弹效应指标：弹性恢复。

⑥沥青与集料握裹力指标：粘韧性试验。

⑦施工及安全指标：闪点、135℃运动粘度。

⑧离析指标：软化点差。

石油沥青的三大检验指标

我国石油沥青是根据沥青的针入度（粘性）、延伸度（塑性）、软化点（温度稳定性）三项主要指标来评定的，所以石油沥青的三项指标必须全部符合规定，才能明确石油沥青的牌号。

(1)石油沥青针入度（粘性）

粘稠石油沥青的粘性是用针入度值来表示的。粘性是在外力作用下抵抗变形的性能。

石油沥青的牌号是以针入度的平均值来表示的。如30号建筑石油沥青就是用针入度为25～40的平均值。针入度的检测是在25℃的温度下和在5s的时间内，用荷重100土0.1g的标准，针垂直穿入沥青的深度，称为石油沥青的“针入度”，单位以1/10mm表示。它在某种程度上反映沥青的硬度。数值越小沥青越硬，粘性愈大，则延伸度小，软化点高。

粘性的大小与组分及温度有关。沥青质含量较高，当树脂适量、油质含量较少时，则粘性较大；温度升高时，则粘性随之降低，反之则随之增大。当针入度大于200以上的道路石油沥青，已无法标出延伸度值。

弹性体SBS改性沥青防水卷材是以SBS(苯乙烯一丁二烯一苯乙烯)热塑性弹性体改性沥青为浸涂材料，以优质聚酯毡、玻纤毡、玻纤增强聚酯毡为胎基，以细砂、矿物粒料、PE膜、铝膜等为覆面材料，采用专用机械搅拌、研磨而成的弹性体改性沥青防水卷材。

塑性体APP改性沥青防水卷材是以APP（无规聚丙烯）或APAO、APO(聚烯烃类聚合物)改性沥青为浸涂材料，以优质聚酯毡、玻纤毡、为胎基，以细砂、矿物粒(片)料、PE膜为覆面材料，采用先进工艺精制而成的塑性体改性沥青防水卷材。

(2)石油沥青延伸度（塑性）

塑性是指石油沥青在外力作用时产生变形而不破坏的能力。石油沥青的塑性与其组分有关，其中树脂含量增加，则塑性随之增高。温度及沥青膜层厚度也影响塑性，温度升高，塑性增大；沥青的膜层愈厚，塑性愈大，当膜层薄至1µm时，塑性近于消失。在25℃的常温下，沥青的塑性很好。沥青对振动冲击荷载有一定承受能力，塑性较好的沥青在产生裂缝时，也会自行愈合。石油沥青的延伸度愈大，塑性愈好，柔性和抗断裂性能越好。
