钢结构试题自用

  • 格式：pdf
  • 大小：477.65 KB
  • 文档页数：7

第 1 页 共 7 页南昌理工学院2010～2011学年第二学期期末考试试卷

___________院系_______________专业______年级_______班 姓名_____________学号________________

( B )卷课程名称： 钢结构 考试形式： 开卷 适用班级： 09级土木 考试日期： 题号一二三四五六七八九十总分题分204535 100得分考生注意事项：1、本试卷共 7 页，请查看试卷中是否有缺页或破损。如有立即举手报告以便更换。 2、考生在答题纸上答题，试卷上答题无效！考试结束后，不得将试卷、答题纸和草稿纸带出考场。一、填空题(每空 2 分，共 20 分) 1．钢结构目前采用的设计方法是______设计方法。2．钢材承受动力荷载作用时，抵抗脆性破坏的性能用______指标来衡量。3．在承受静力荷载的角焊缝连接中，当角焊缝的有效截面面积相等时，正面角焊缝的承载力是侧面角焊缝的______倍。4．在螺栓群受剪连接中，为了防止端部螺栓首先破坏而导致连接破坏，规定当螺栓群范围的长度大于______时，应将螺栓的抗剪和承压承载力乘以折减系数。5．对于轴心受压构件而言，杆件的初弯曲越大，稳定承载力越______。6．若柱脚底板各区隔板块所受的最大弯矩为Mmax，底板钢材的抗拉强度设计值为f，则柱脚底板厚度应不小于______。7．梁的整体稳定系数是在梁端为______支承条件下得到的。b8．承受向下均布荷载作用的某根两端简支钢梁，与荷载作用于梁的上翼缘相比，荷载作用于梁的下翼缘时会______梁的整体稳定性。9．理论分析和试验研究均表明，梁的腹板局部屈曲后仍能继续承受增加的荷载，这部分增加的承载力称为腹板的______。10．为保证钢屋架双角钢杆件中的两个角钢能够整体共同受力，除双角钢两端焊接于节点板两侧外，还应在中部相连肢之间设置______。第 2 页 共 7 页学号： 二、选择题(每个 3 分，共 45 分) 1．当钢结构表面可能在短时间内受到火焰作用时，不适合采用的措施是（ ）A．使用高强钢材B．使用耐火耐候钢材C．表面覆盖隔热层D．使用防火涂料2．已知某钢材的屈服强度标准值为250N／mm2，抗拉强度最小值为390N／mm2，材料分项系数为1.087，则钢材的强度设计值应为（ ）A．360N／mm2B．270N／mm2C．250N／mm2D．230N／mm23．伸长率反映了钢材的哪一项性能?（ ）A．韧性B．弹性C．塑性D．可焊性4．实腹梁的腹板中某点作用有面内正应力和剪应力，设计时应该满足（ ）A．B．f22f223C．D．f223f22335．下列对钢材的疲劳强度没有明显影响的是（ ）A．应力幅B．静力强度C．残余应力D．循环荷载重复的次数6．可提高钢材的强度和抗锈蚀能力，但也会严重降低钢材的塑性、韧性和可焊性，特别是在温度较低时促使钢材变脆的是（ ）A．碳B．磷C．硫D．锰7．如图所示，连接两工字钢的对接焊缝中，所受正应力最大的点是（ ）A．a点B．b点C．c点D．d点

8．如图所示连接中，在拉力N作用下，侧面角焊缝中沿焊缝长度方向的应力分布形式为（ ） 第 3 页 共 7

页

9．普通螺栓受剪连接中，为防止板件被挤压破坏，应满足（ ）A．板件总厚度dt5B．螺栓端距012daC．螺栓所受剪力(为同一受力方向承压构件的较小厚度之和) bcVtfdNtD．螺栓所受剪力bV2VV4dfnN10．高强螺栓承压型连接的极限状态为（ ）A．板件接触面刚好产生滑移B．螺栓杆被剪坏C．板件孔壁发生承压破坏D．螺栓杆被剪坏和板件孔壁发生承压破坏两种形式中的最先发生者11．对于轴心受压构件或偏心受压构件，如何保证其满足正常使用极限状态?（ ）A．要求构件的跨中挠度不得低于设计规范规定的容许挠度B．要求构件的跨中挠度不得超过设计规范规定的容许挠度C．要求构件的长细比不得低于设计规范规定的容许长细比D．要求构件的长细比不得超过设计规范规定的容许长细比12．关于残余应力对轴心受压构件承载力的影响，下列说法正确的是（ ）A．残余应力对轴压构件的强度承载力无影响，但会降低其稳定承载力B．残余应力对轴压构件的稳定承载力无影响，但会降低其强度承载力C．残余应力对轴压构件的强度和稳定承载力均无影响D．残余应力会降低轴压构件的强度和稳定承载力13．某工字形截面钢梁在某固定集中荷载作用下局部压应力很大，无法满足局压验算要求时，可采用的最经济、有效的措施是（ ）A．增加梁腹板厚度B．增加梁翼缘板厚度C．增设纵向加劲肋D．增设支承加劲肋14．为防止在纯剪切作用下梁腹板发生局部屈曲，最经济、有效的措施是（ ）A．设置横向加劲肋B．设置纵向加劲肋C．设置短加劲肋D．设置支承加劲肋15．对于单轴对称压弯构件，当弯矩作用在对称轴平面内，且使较大翼缘受压时，应补充验算第 4 页 共 7 页，原因是（ ）fNNWMANExxxxmx)/25.11(22A．防止受压塑性区的开展而导致构件平面内失稳B．防止受拉塑性区的开展而导致构件平面内失稳C．防止受压塑性区的开展而导致构件平面外失稳D．防止受拉塑性区的开展而导致构件平面外失稳三、计算题(共 35 分)1.图示两端铰接轴心受压柱。已知截面：A=89.8cm2，Ix=7145cm4，Iy=22000cm4，ix=8.92cm，iy=15.66cm，Q235钢材f=215N／mm2，计算柱的整体稳定承载力。(10分)第 5 页 共 7 页

2.图示焊接工字形截面悬臂梁梁端受集中静荷载作用。钢材为Q235B。已知截面：Ix=7041cm4，Sx=252cm3，f=215N／mm2，fv=125N／mm2。验算梁的强度是否满足要求? （10分）第 6 页 共 7 页学号：

3. 连接如图所示。钢材Q235B，焊条E43，=160N／mm2。螺栓连接采用4.6级C级M20螺栓，wff螺栓孔径d0=21.5mm，=140N／mm2，=305N／mm2。（15分）bvfbcf①验算螺栓连接是否满足承载力要求。②计算双角钢与节点板连接焊缝所需设计长度。（已知K1=0.7，K2=0.3） 第 7 页 共 7

页

合集下载

钢结构试题

钢结构试题

钢结构课程作业_A

交卷时间：2016-06-12 17:36:21

一、单选题

1.(5分)受剪栓钉连接中，就栓钉杆本身而言，不存在疲劳问题的连接是（）

A. 普通螺栓

B. 铆钉连接

C. 承压型高强度螺栓

D. 受剪摩擦型高强度螺栓

纠错

得分： 0

知识点： 第三章

收起解析

答案D

解析

2.(5分)焊接工字形截面梁腹板设置加劲肋的目的是（）

A. 提高梁的抗弯强度

B. 提高梁的抗剪强度

C. 提高梁的整体稳定性

D. 提高梁的局部稳定性

纠错

得分： 0

知识点： 第五章

收起解析

答案D 解析

3.(5分)梁的最小高度是由（）控制的

A. 强度

B. 建筑要求

C. 刚度

D. 整体稳定

纠错

得分： 0

知识点： 第五章

收起解析

答案C

解析

4.(5分)下列截面中，抗扭刚度最大的截面形式是（）

A. 工字型截面

B. T型截面

C. H型截面

D. 箱型截面

纠错

得分： 0

知识点： 第四章

收起解析

答案D

解析

5.(5分)现代钢结构中最主要的连接方法是（） A. 焊接连接

B. 螺栓连接

C. 铆钉连接

D. 紧固件连接

纠错

得分： 0

知识点： 第三章

收起解析

答案A

解析

二、判断

1.(5分)在吊车梁设计中，对于焊接组合梁尚应验算翼缘和腹板交接处的折算应力。

纠错

得分： 0

知识点： 第五章

收起解析

答案正确

解析

2.(5分)轴心受力构件是以截面的平均应力达到钢材的屈服强度作为强度计算准则的

纠错

得分： 0

知识点： 第六章

收起解析

答案正确 解析

3.(5分)冷弯性能是判断钢材塑性变形能力和冶金质量的综合指标

纠错

得分： 0

知识点： 第二章

收起解析

答案正确

解析

4.(5分)无檩体系屋盖屋面构件的种类和数量少，构造简单，安装方便，施工速度快，且屋盖刚度大，整体性能好；但屋面自重大，常要增大屋架杆件和下部结构的截面，对抗震不利

钢结构成本分析(施工方自用)

钢结构成本分析(施工方自用)

综合单价材料人工其它管件T4000.004000.00.00螺栓球T5500.005500.00.00封板个1.801.80.00锥头T3900.003900.00.00支座T4200.004200.00.00支托T4100.004100.00.00檩条T3900.003900.00.00埋件T4200.004200.00.00屋面板m238.0038.00.00墙面板m248.0048.00.00高强栓T7000.007000.00.00螺栓套0.350.40.00螺栓套1.101.10.00螺杆套35.0035.00.00钢构安装费T1000.001000.00.00钢构制作费T500.00500.00.00围护安装费m28.008.00.00防火涂料T600.00600.00.00五、其它部分 1管理费合同价款×2税金合同价款×0.000.00

五、其它0.00M12×40M20×40M35×900 双母40Cr

以上合计武钢兰 760 0.6武钢兰 950 0.6四、附属项目Q235B二、次钢结构Q235BQ235BQ235BQ235B45#钢0.00一、主钢结构工程简介合价项目单位项次数量规格日 期

Q235B

小计钢结构工程报价分析报价编号工程名称单价

0.000.000.000.00Q235B

三、围护系统0.002质保金合同价款×0.00备注：本报价不包括土建、水、暖、电气工程。计划利润0.00建筑面积单位造价#DIV/0!0.00总成本

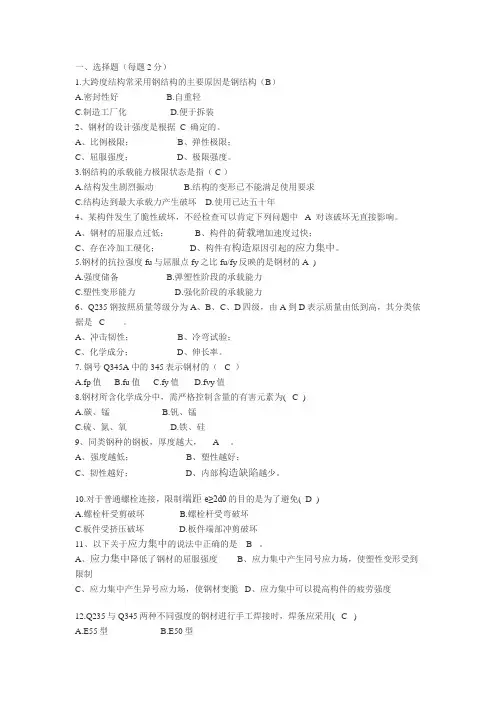

钢结构试题及答案

钢结构试题及答案

一、选择题（每题2分）

1.大跨度结构常采用钢结构的主要原因是钢结构（B）

A.密封性好 B.自重轻

C.制造工厂化 D.便于拆装

2、钢材的设计强度是根据 C 确定的。

A、比例极限； B、弹性极限；

C、屈服强度； D、极限强度。

3.钢结构的承载能力极限状态是指（ C ）

A.结构发生剧烈振动 B.结构的变形已不能满足使用要求

C.结构达到最大承载力产生破坏 D.使用已达五十年

4、某构件发生了脆性破坏，不经检查可以肯定下列问题中 A 对该破坏无直接影响。

A、钢材的屈服点过低； B、构件的荷载增加速度过快；

C、存在冷加工硬化； D、构件有构造原因引起的应力集中。

5.钢材的抗拉强度fu与屈服点fy之比fu/fy反映的是钢材的 A )

A.强度储备 B.弹塑性阶段的承载能力

C.塑性变形能力 D.强化阶段的承载能力

6、Q235钢按照质量等级分为A、B、C、D四级，由A到D表示质量由低到高，其分类依据是 C 。

A、冲击韧性； B、冷弯试验；

C、化学成分； D、伸长率。

7. 钢号Q345A中的345表示钢材的（ C ）

A.fp值 B.fu值 C.fy值 D.fvy值

8.钢材所含化学成分中，需严格控制含量的有害元素为( C )

A.碳、锰 B.钒、锰

C.硫、氮、氧 D.铁、硅

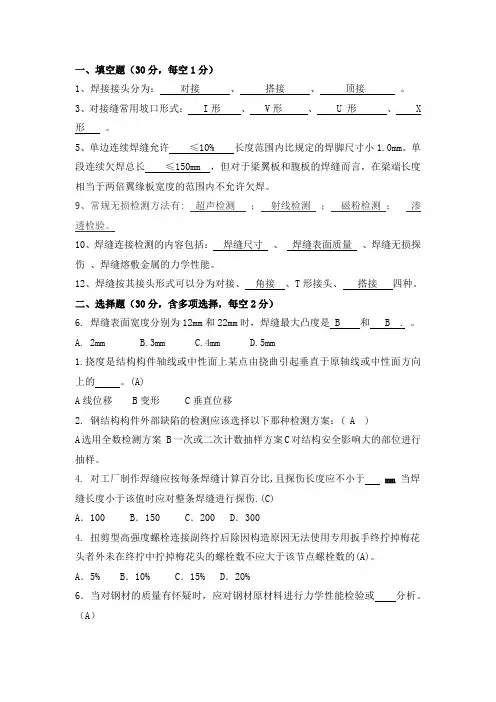

钢结构试题 2

钢结构试题 2

一、填空题（30分，每空1分）

1、焊接接头分为： 对接 、 搭接 、 顶接 。

3、对接缝常用坡口形式： I形 、 V形 、 U 形 、 X

形 。

5、单边连续焊缝允许 ≤10% 长度范围内比规定的焊脚尺寸小1.0mm。单段连续欠焊总长 ≤150mm

，但对于梁翼板和腹板的焊缝而言，在梁端长度相当于两倍翼缘板宽度的范围内不允许欠焊。

9、常规无损检测方法有: 超声检测 ； 射线检测 ； 磁粉检测 ；

渗透检验。

10、焊缝连接检测的内容包括： 焊缝尺寸 、 焊缝表面质量 、焊缝无损探伤 、焊缝熔敷金属的力学性能。

12、焊缝按其接头形式可以分为对接、 角接 、T形接头、 搭接 四种。

二、选择题（30分，含多项选择，每空2分）

6. 焊缝表面宽度分别为12mm和22mm时，焊缝最大凸度是 B 和 B . 。

A. 2mm B.3mm C.4mm D.5mm

1.挠度是结构构件轴线或中性面上某点由挠曲引起垂直于原轴线或中性面方向上的 。(A)

A线位移 B变形 C垂直位移

2. 钢结构构件外部缺陷的检测应该选择以下那种检测方案：( A )

A选用全数检测方案 B一次或二次计数抽样方案C对结构安全影响大的部位进行抽样。

4. 对工厂制作焊缝应按每条焊缝计算百分比,且探伤长度应不小于 mm 当焊缝长度小于该值时应对整条焊缝进行探伤.(C)

A．100 B．150 C．200 D．300

4. 扭剪型高强度螺栓连接副终拧后除因构造原因无法使用专用扳手终拧掉梅花头者外未在终拧中拧掉梅花头的螺栓数不应大于该节点螺栓数的(A)。

A．5% B．10% C．15% D．20%

6．当对钢材的质量有怀疑时，应对钢材原材料进行力学性能检验或 分析。（A）
