辽宁电网继电保护和安全自动装置配置选型原则(解析)

电网继电保护及安全自动装置配置选型原则电力系统是国民经济中不可或缺的组成部分，电力的安全稳定运行对国家的生产、生活、防灾抗灾等方面都有着重要的意义。

而电网继电保护及安全自动装置是电力系统中的必备设备，起着保护电力设备、安全生产、保障电力稳定运行等作用。

因此，在电力系统的建设过程中，如何合理选型配置电网继电保护及安全自动装置，已成为电力系统建设的关键问题之一。

本文将从选型原则、配置要点、实际运用等方面进行导读。

选型原则安全性原则电网继电保护及安全自动装置的选型首先要具备安全性原则，保证装置的安全性能符合相关国家标准和技术规范。

选型的装置要适应电力系统的技术指标和运行环境，确保能够正常运行，保障电力系统的安全稳定运行。

合理性原则在选型、配置时，要充分考虑电力系统的实际情况，通过对电网的负荷需求、容量、系统结构、风险等情况进行分析研判，选择合适的电网继电保护及安全自动装置，合理布置布局，确保装置与系统各个元件的匹配度、协作性、互联性等，为电力系统的正常运行提供可靠有力的保障。

经济性原则在选型配置时，要充分考虑节约成本、优化投资等经济因素，保证投资回报合理，实现节能减排，降低维护成本，延长使用寿命等经济效益，使装置配套投资更加优化合理和节约。

兼容性原则在选型配置时还要充分考虑现有设备的兼容性，电网继电保护及安全自动装置要与原有设备兼容，互相协调，确保装置的兼容性、系统的稳定性，在设备升级或更换更加符合生产和经济要求。

配置要点继电保护配置电网继电保护是电气系统中应用最广泛、关键性最强的装置之一。

继电保护配置的要点包括：避免选择无法保护的重合自动化装置，保证选择的装置能够有效发挥作用；保护装置要根据电力负荷情况决定保护方法和属性，保证电力负荷的运行稳定性；保护范围要与电网拓扑和潮流变化相匹配，保护措施要考虑各种工况的特点和不利情况。

安全自动装置配置安全自动装置是电力系统中的重要保护设备，用于对电力设备进行安全运行管理。

电力系统保护设备的选择与配置原则电力系统保护设备的选择与配置原则电力系统保护设备的选择与配置是确保电力系统安全稳定运行的重要环节。

正确的选择和配置原则可以有效提高电力系统的可靠性和稳定性。

下面将按照逐步思考的方式介绍电力系统保护设备的选择与配置原则。

第一步：了解电力系统在选择和配置保护设备之前，首先需要全面了解电力系统的特点和运行情况。

了解电力系统的电压等级、负荷特性、输电线路长度和类型、发电机容量以及系统拓扑结构等信息，以便根据实际情况进行合理的选择和配置。

第二步：确定保护目标根据电力系统的特点和运行情况，确定保护设备的目标。

主要包括对发电机、变压器、输电线路和配电系统等关键设备进行过电流保护、跳闸保护、差动保护、接地保护、过电压保护等方面的配置。

保护设备的目标应该是确保设备和系统的安全运行。

第三步：选择合适的保护设备类型根据保护目标，选择合适的保护设备类型。

常见的保护设备包括过流保护装置、跳闸保护装置、差动保护装置、接地保护装置、过压保护装置等。

不同类型的保护设备在保护原理和功能上有所不同，因此根据具体的保护目标选择适当的保护设备类型。

第四步：确定保护设备的参数设置根据电力系统的特点和运行情况，确定保护设备的参数设置。

参数设置包括保护装置的额定电流、动作时间、动作电压等。

参数设置应该根据实际情况进行调整，确保保护装置能够及时准确地对故障进行保护。

第五步：进行保护设备的布置与连接根据电力系统的拓扑结构和保护设备的类型，进行保护设备的布置与连接。

保护设备的布置应该合理，能够覆盖到电力系统的关键设备，并保证信号的传输和接收的准确性。

保护设备的连接方式也应该符合电力系统的实际情况和安全要求。

第六步：进行保护设备的测试与调试在布置与连接完成后，需要进行保护设备的测试与调试工作。

通过对保护设备的测试与调试，可以确保保护装置的正常运行和可靠性。

测试与调试工作应该充分考虑到电力系统的实际情况和运行要求，以便发现并解决潜在的问题。

电网继电保护及安全自动装置的配置选型原则电网继电保护及安全自动装置是现代电网运行的紧要保障。

在电力系统运行中，继电保护和安全自动装置可以适时监测线路、变压器和其他设备的异常情况，并快速切除故障电源，保障电力系统的稳定运行。

本文将探讨电网继电保护及安全自动装置的配置选型原则。

1. 继电保护及安全自动装置的目的继电保护及安全自动装置是为了保证电力系统的牢靠性，防止涟漪效应和互感耦合效应的影响，确保设备的安全性，保障电力系统在突发情况下的安全运行。

在配置选型时，继电保护及安全自动装置的目的是必需明确的，这也是最基本的考虑因素之一、2. 电力系统的运行特点电力系统的运行特点是我们在配置继电保护及安全自动装置时必需了解的另一个关键因素。

电力系统的运行特点与其结构紧密相关，重要包括电压级别、电流、频率、断路容量、接地方式以及各种设备的型号、容量等方面。

只有充分了解这些运行特点，才能对继电保护及安全自动装置进行精准配置。

3. 继电保护及安全自动装置的选型在进行继电保护及安全自动装置的选型时，需要考虑以下几个方面：3.1 设备类型和数量电力系统中设备的类型和数量直接决议了所需的继电保护及安全自动装置的种类和数量。

一般情况下，继电保护和安全自动装置的种类和数量不仅要充足电力系统运行的需要，还要考虑故障判定精准度、响应速度、牢靠稳定等方面。

3.2 故障类型和位置电力系统中常见的故障类型包括过电压、欠电压、短路、接地故障等，而故障位置则是指故障发生在电力系统中哪个位置。

针对不同类型的故障和不同位置的故障，需要选用不同的继电保护及安全自动装置。

3.3 牢靠性和安全性在继电保护及安全自动装置的选型过程中，必需考虑其牢靠性和安全性。

这是特别紧要的，由于一旦显现故障，必需保证继电保护及安全自动装置能够正常运行，并且其配置方案不能提高电力系统的故障率。

3.4 经济性和可操作性在选用继电保护及安全自动装置时，需要考虑它的经济性和可操作性。

电力设备的电力系统的继电保护装置的选型与配置一、引言随着电力系统的不断发展与进步，电力设备的正常运行变得更加重要。

电力系统中的继电保护装置在保护电力设备的安全稳定运行方面起着至关重要的作用。

本文将详细探讨电力设备的电力系统继电保护装置的选型与配置。

二、继电保护装置的作用继电保护装置主要用于检测电力系统中可能出现的故障及异常情况，并及时采取保护措施，防止电力设备因故障而受到损坏。

继电保护装置能够实时监测电力设备的电流、电压等参数，一旦检测到异常情况，就会触发保护动作，切断电路或采取其他措施，确保电力设备的安全运行。

三、继电保护装置的选型原则1. 可靠性：继电保护装置的可靠性是选型的首要原则。

保护装置要能够准确快速地检测到故障，并及时采取相应的保护动作，确保电力设备的安全运行。

2. 灵敏性：继电保护装置的灵敏性决定了它能否及时发现异常情况。

选型时应根据不同电力设备的需求，采用灵敏度较高的保护装置，以确保故障得以及时检测和保护。

3. 适应性：继电保护装置应能适应不同类型的电力设备和电力系统的需求。

不同的电力设备和电力系统可能存在不同的故障模式，选型时应考虑到这些特点，选择能够适应不同需求的保护装置。

4. 兼容性：继电保护装置需要与其他电力设备和系统进行整合。

在选型时，应考虑到保护装置与电力设备之间的兼容性，确保它们能够有效地配合工作。

四、继电保护装置的配置继电保护装置的配置是根据电力设备和电力系统的具体要求来进行的。

一般情况下，继电保护装置的配置应包括以下几个方面：1. 电流保护：电流保护是最基本的继电保护功能之一。

它能够监测电流参数，一旦电流异常超过设定值，保护装置将触发保护动作，切断电路或采取其他措施。

2. 过电流保护：过电流保护是针对电力设备因过载或短路故障而引起的电流异常情况进行保护。

保护装置应根据电力设备的额定电流和故障电流特性进行配置，确保能够及时检测并切断电路。

3. 过压保护和欠压保护：过压和欠压保护是保护电力设备免受过高或过低电压的影响。

电网继电保护及安全自动装置的配置选型原则随着电力系统的不断发展，电网继电保护及安全自动装置在电力系统中的作用越发重要。

为确保电力系统的稳定运行以及设备的安全性，正确的配置选型原则是至关重要的。

什么是电网继电保护及安全自动装置电网继电保护及安全自动装置是电力系统中的重要设备，其目的是为了保护电网各种设备的安全和稳定运行。

主要由以下几个部分组成：1.继电保护装置继电保护装置是电网继电保护及安全自动装置的核心部分，它通过检测电网设备的状态和电路参数，确定故障类型和位置，并输出信号实施保护措施，保护电力系统的设备和人员的安全。

2.安全自动装置安全自动装置主要是应用于低压侧，用于处理非故障状态下的异常情况，比如低压侧短路等。

安全自动装置主要被应用于一些简单的保护控制功能，比如短接、过负荷、欠电压、过电压等。

3.用电管理系统用电管理系统主要负责对用电情况进行监测和控制。

可以实现开关控制、数据采集、用电量管理等功能。

正确的配置选型原则可有效提高电力系统的安全性和稳定性。

在进行配置选型时，需要按照以下几个原则去进行：1.合理保护选择合理的保护选择是指根据不同的故障类型和故障位置，选择符合电力系统要求的保护措施。

在选择保护措施时需要充分考虑电路的特殊性和状态，保证保护措施的正确性和可靠性。

2.合理的电路结构设计合理的电路结构设计是保证电力系统的安全和稳定运行的重要环节。

电路结构设计必须考虑每个配电设备的功率和特殊性，保证设备在工作中能够满足电力系统的要求。

3.可靠性保护设备和安全自动装置的可靠性是非常重要的。

在配置过程中，应该根据实际需要考虑系统的可靠性，合理的选择保护设备的类型和寿命。

4.可操作性可操作性是保证设备正常运行的重要考虑因素。

在配置过程中，需要合理考虑设备的使用和操作方便性，保证设备的使用和操作难度最低。

在进行电网继电保护及安全自动装置配置选型过程中，必须按照以下步骤进行:1.收集资料，包括电网系统的工作条件和要求，配电设备的状态和参数，以及电路图纸等信息。

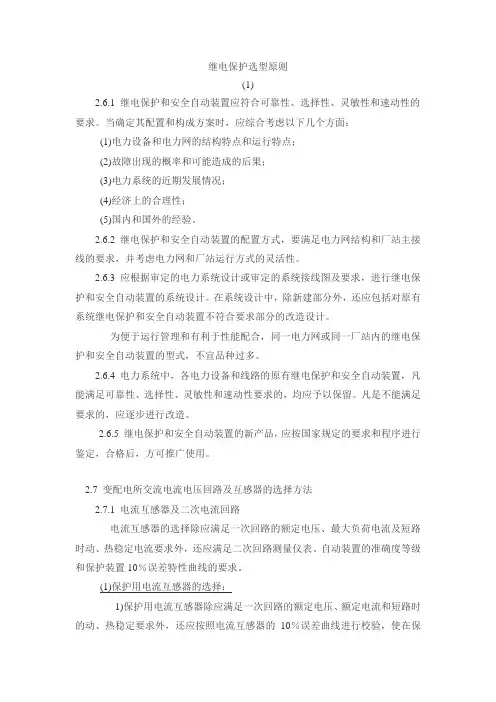

继电保护选型原则(1)2.6.1 继电保护和安全自动装置应符合可靠性、选择性、灵敏性和速动性的要求。

当确定其配置和构成方案时，应综合考虑以下几个方面：(1)电力设备和电力网的结构特点和运行特点；(2)故障出现的概率和可能造成的后果；(3)电力系统的近期发展情况；(4)经济上的合理性；(5)国内和国外的经验。

2.6.2 继电保护和安全自动装置的配置方式，要满足电力网结构和厂站主接线的要求，并考虑电力网和厂站运行方式的灵活性。

2.6.3 应根据审定的电力系统设计或审定的系统接线图及要求，进行继电保护和安全自动装置的系统设计。

在系统设计中，除新建部分外，还应包括对原有系统继电保护和安全自动装置不符合要求部分的改造设计。

为便于运行管理和有利于性能配合，同一电力网或同一厂站内的继电保护和安全自动装置的型式，不宜品种过多。

2.6.4 电力系统中，各电力设备和线路的原有继电保护和安全自动装置，凡能满足可靠性、选择性、灵敏性和速动性要求的，均应予以保留。

凡是不能满足要求的，应逐步进行改造。

2.6.5 继电保护和安全自动装置的新产品，应按国家规定的要求和程序进行鉴定，合格后，方可推广使用。

2.7 变配电所交流电流电压回路及互感器的选择方法2.7.1 电流互感器及二次电流回路电流互感器的选择除应满足一次回路的额定电压、最大负荷电流及短路时动、热稳定电流要求外，还应满足二次回路测量仪表、自动装置的准确度等级和保护装置10％误差特性曲线的要求。

(1)保护用电流互感器的选择：1)保护用电流互感器除应满足一次回路的额定电压、额定电流和短路时的动、热稳定要求外，还应按照电流互感器的10％误差曲线进行校验，使在保护装置动作时，误差不超过10％。

2)保护装置和测量表计一般分别由单独的电流互感器绕组供电。

3)保护装置(过电流保护及差动保护装置)应采用准确度为B级的电流互感器。

为了减小差动保护装置的不平衡，可采用下述方法尽量降低电流互感器的负荷阻抗：a．电流互感器二次回路内应尽量不接其他继电器和仪表。

电网继电保护及安全自动装置配置选型原则1. 引言在现代电力系统中，电网继电保护及安全自动装置扮演着至关重要的角色，它们能够迅速检测和干预电力系统中的故障和异常情况，保障电网的安全运行。

本文将探讨电网继电保护及安全自动装置的配置选型原则，并分析其重要性和考虑因素。

2. 配置选型原则2.1 功能完备性在进行电网继电保护及安全自动装置的配置选型时，首要考虑的因素是其功能完备性。

装置应能覆盖电力系统中可能出现的各种故障类型，包括短路、过载、地故障等，且能够及时、准确地识别和定位故障点，以保障电网的持续稳定运行。

2.2 可靠性与稳定性电网继电保护及安全自动装置的可靠性和稳定性是选型过程中的重要考虑因素。

装置应具备高可靠性，能够在电网发生故障时快速响应，并能正常工作，以减少故障对电力系统的影响。

同时，装置应具备良好的稳定性，能够抵御电网中的干扰，防止误动和误报，并保证正常运行。

2.3 适应性和可扩展性电网继电保护及安全自动装置的选型还应考虑到其适应性和可扩展性。

装置应能适应不同规模的电力系统，包括变电站、输电线路等，并且能够满足未来电力系统发展的需求。

此外，装置还应具备可扩展性，能够方便地进行升级和扩展，以应对电力系统改造和升级的需要。

2.4 安全性在配置选型过程中，安全性是不可忽视的因素。

装置应符合相关的安全标准和规范，采用可靠的电气和机械保护措施，防止对人员和设备造成伤害。

此外，装置还应具备抗灾能力，能够在自然灾害和恶劣环境条件下正常运行，确保电力系统的安全。

2.5 经济性最后，经济性也是配置选型的重要考虑因素之一。

装置的选用应考虑到其价格、性能和维护成本等方面，以实现在保证功能和质量的前提下，尽可能降低成本。

此外，装置还应具备长期可靠性，避免频繁更换和维修，以减少运营成本。

3. 选型过程3.1 确定需求在进行电网继电保护及安全自动装置的选型前，首先应明确需求。

根据电力系统的特点和要求，确定所需的功能和性能指标，如故障检测时间、定位准确度等，以便在选型过程中进行合理的比较和评估。

继电保护配置●一般规定●电力系统中的电力设备和线路，应装设短路故障和异常运行保护装置。

电力设备和线路短路故障的保护应有主保护和后备保护，必要时可再增设辅助保护。

●主保护是满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护。

●后备保护是主保护或断路器拒动时，用以切除故障的保护。

后备保护可分为远后备和近后备两种方式。

⏹远后备是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备。

⏹近后备是当主保护拒动时，由本电力设备或线路的另一套保护实现后备的保护；是当断路器拒动时，由断路器失灵保护来实现的后备保护。

●辅助保护是为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的简单保护。

●异常运行保护是反应被保护电力设备或线路异常运行状态的保护。

◆继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求。

◆电力设备或电力网的保护装置，除预先规定的以外，都不允许因系统振荡引起误动作。

◆保护用电流互感器(包括中间电流互感器)的稳态比误差不应大于10%，必要时还应考虑暂态误差。

对35kV及以下电力网，当技术上难以满足要求，且不致使保护不正确动作时，才允许较大的误差。

●原则上，保护装置与测量仪表不共用电流互感器的二次绕组。

当必须共用一组二次绕组时，仪表回路应通过中间电流互感器或试验部件连接。

当采用中间电流互感器时，其二次开路情况下，保护用电流互感器的稳态比误差仍应不大于10%。

◆在电力系统正常运行情况下，当电压互感器二次回路断线或其他故障能使保护误动作时，应装设断线闭锁或采取其他措施，将保护装置解除工作并发出信号。

当保护不致误动作时，应设有电压回路断线信号。

◆为了分析和统计继电保护的工作情况，保护装置设置指示信号，并应符合下列要求：●在直流电压消失时不自动复归，或在直流电源恢复时，仍能重现原来的动作状态。

●能分别显示各保护装置的动作情况。

●在由若干部分组成的保护装置中，能分别显示各部分及各段的动作情况。

220kV电力系统继电保护和自动装置的配置原则摘要：本文概述了继电保护装置的定义和基本功能，还论述了220kv电力系统的继电保护和自动装置的配置及其配置的原则，并且做了最后总结，以此来保证电力系统安全、有效、稳定地运行。

关键词：电力系统；继电保护；自动装置；配置原则中图分类号：f407.61 文献标识码：a 文章编号：1总体概述在我国的社会主义经济建设当中，电力工业是一种不可或缺的工业，同时它还会影响着工农业生产和人类的日常生活。

思考一下若是没有电力工业，人们就无法使用电灯、空调、电视和电脑等用电设备，所以电力工业是人民赖以依存的一门工业。

因此，要确保发电、供电的安全性，提高电力系统的有效性，严格遵循220kv电力系统继电保护和自动装置的配置原则。

在运行电力系统的过程中，有可能会发生不正常运行的情况，还有可能元件会出现故障，而继电保护装置可以有选择性、有目的性地快速把故障元件切除，确保电力系统的安全运行。

继电保护装置的定义是：当电力系统中的电力元件（如发电机、线路等）或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备。

继电保护装置的基本功能有以下两点：继电保护装置可以有选择性、有目的性地快速把故障元件切除，避免故障元件继续遭受破坏，并且确保其他没有发生故障的元件自动迅速继续正常工作。

继电保护装置还可以根据电力系统运行中所保护的实际情况而做出发出信号、跳闸等动作，用来反映电力系统不正常运行的状态。

2继电保护和自动装置的配置2.1继电保护的配置在电力系统继电保护“四性”的大前提下，当选择设备的保护装置时，应该尽量精选一些简单有效的保护装置，来满足电力系统的运行要求。

在简单装置的保护力度不足的情况下，才会选择比较复杂的保护装置。

所以对于电力系统安全运行的保障问题来说，继电保护的方式选择可谓之重中之重。
