土木工程CAD技术基础-第4章-AutoCAD应用技术PPT课件

土木工程CAD技术基础-第4章-AutoCAD应用技术PPT课件

ObjectARX应用程序是一个与AutoCAD共享内存 空间的DLL（动态连接库）
是在AutoCAD中运行的可执行文件（*.arx）
-
19
动态连接库的概念
一般以.dll文件的形式存在，在应用程序运行时， 操作系统才加载和连接该函数库
多个应用程序可共享一个函数库
<-> MS-DOS使用静态连接：把函数库连接并包含在执 行程序中
-
11
学习ObjectARX所需的知识
1. AutoCAD的基本知识和使用经验
主要是 AutoCAD的基本概念、基本命令和操作
方法，有一些使用经验
2. C++的知识
面向对象程序设计的概念 C++语法
已补课
Microsoft Visual C++的使用方法 下节讲述
-
12
4.2 AutoCAD的基本概念
直角坐标、极坐标-、球面坐标、柱面坐标 14
3. 绘图界限 表明用户的工作区域和图纸边界
4. 图层（Layer） 用来组织不同类型的图形信息
5. 命令 使用系统功能的工具
可从命令区输入执行，也可通过选菜单执行
6. 栅格、捕捉和正交模式 绘图的辅助功能
-
15
7. AutoCAD数据库和对象 在AutoCAD中，图被存储在AutoCAD数据库中 AutoCAD数据库是一系列对象的集合 包括两类：
-
9
2. VBA 即：Visual Basic for Application programming environment 利用AutoCAD ActiveX（AutoCAD组件） 从AutoCAD内部或外部 程序化地（<->交互式地）进行绘图操作 2000以上AutoCAD本身具有VBA开发环境 键入VBAIDE即可进入
土木工程CAD+天正建筑(第一讲)ppt课件

土木工程CAD+天正建筑(第一讲)ppt课件


完整版ppt课件
28
在AutoCAD2010中完成正五角星的绘制
正五角星边长为500
命令: _line 指定第一点: 指定下一点或 [放弃(U)]: @500,0 指定下一点或 [放弃(U)]: @500<216 指定下一点或 [闭合(C)/放弃(U)]: @500<72 指定下一点或 [闭合(C)/放弃(U)]: @500<288 指定下一点或 [闭合(C)/放弃(U)]: c
土木工程CAD+天正建筑
完整版ppt课件
1
第一章 引 论
1．1 概述
什么是CAD？
CAD (Computer Aided Design)——计算机辅助设计 英文缩写。
完整版ppt课件
2
1．1 概述
CAD的目的和意义
设计工作的特点
创造性工作和重复性工作
CAD技术是要发挥人的创造性、利用计 算机的快速和精确的特点
中单击“关闭”按钮，可以关闭当前图形文件。如果当前图 形没有存盘，系统将弹出AutoCAD警告对话框，询问是否保
存文件。
二、 AutoCAD 2010的文件操作 新建文件 保存文件 打开文件 关闭文件
完整版ppt课件
22
新建文件
选择“文件”|“新建”命令(NEW)，或在“标准”工具栏中单击“新建” 按钮，可以创建新图形文件，此时将打开“选择样板”对话框 。
应用较早、发展最快。现阶段土木工程设计应 用CAD出图已是基本要求。应用于工程规划、设计、 施工管理。
完整版ppt课件
5
1．2 CAD在土木工程中的应用
2．CAD在规划中的应用
规划信息管理系统
用于规划信息的存储、查询和管理。
土木工程CAD技术基础课件02 CAD系统

土木工程CAD技术基础课件02 CAD系统


绘图系统
z 将图形输出在纸或其它介质上，以永久保存。 z 类型
¾ 笔式绘图仪 ¾ 静电式绘图仪 ¾ 激光绘图仪和彩色喷墨绘图仪
硬件选择原则
性能价格比 开放性可移植性升级扩展能力可靠性和可维护性 ¾ 独CP立U于的制运造算厂处商理并能遵力循和国内际、标外准存的容应量用；环境； ¾¾¾¾ 输了随为入解着各、欲应种输购用应出设规用性备模软能的的件；平扩和均大数年，据维硬提修件供率系交、统互故应操障具作率有和以升移及级植供扩界应展面商能； 的¾力¾¾ 图 通维，新形讯护能安显网机在装示络构扩的和及和展系处与能系统理多力统能能种；中与力外继已；部续安设使装备用的的。计接算口机；环境进行交互操 作¾ 满；足设计需求的图形输入、输出设备； ¾¾ 安应装用标软准件的经操过作最系少统的和变流化行，的便支能撑在软较件大；范围内的多 种平台之间移植。
2-3 建筑结构CAD应用系统
建筑结构设计的一般需求
工程数据管理： 资料管理： 可行性分析： 方案评估： 结构分析设计： 施工图设计
存储设计数据、材料规格、标 准构件等。
存储设计规范、参考资料、专
家经验等。
对建设规模、设计方案、社会 经济效益进行可行性分析。
根据安全、耐久、经济的原则 ，对初步设计方案进行评估。
打印设备：
z 输出文本资料。
交互式图形输入设备
交互式图形输入设备用于输入图形数据和各种信息 ，实时修改图形，也是人机对话的工具
键盘 坐标数字化仪：图数转换设备 鼠标器 触摸屏：一种利用摸感新技术制成的屏幕，能对用户手
指在显示器上的接触及运动作出响应的装置。
图形扫描仪：一种自动图形输出装置，能直接把图形和
Server
《土木工程CAD》课件

《土木工程CAD》课件


土木工建程筑CCAADD
1.1 AutoCAD 2004中文版的运行环境
硬件环境
1. PentiumIII以上的CPU； 2. 128MB以上RAM； 3. 500MB以上硬盘空间； 4. 显示器分辨率至少800X600，推荐1024X768或更高； 5. 键盘、鼠标、光驱、打印机或绘图仪等； 6. 网卡、声卡等；
2. “[ ]”，命令参数集合，前面的子命令为缺省命令。 3. 要中途退出命令输入，可按下 Esc 键，有些命令的退出需连续两次按 下Esc 键。
土木工建程筑CCAADD
4. 执行某命令后若对其结果不满，可在“命令：” 提示后输入“U”，即
可回退至上次操作之前的状态。 5. 执行完一条命令后直接回车或按鼠标右键（需设定），可重复执行上
课程性质： 专业技术课
教学目的： 通过对本课程的学习，能够使学生了解土木工程CAD的基 本概念，熟练掌握AutoCAD软件的基本操作方法，为毕业后从事土木工程 设计及土木工程CAD的应用开发打下必要的基础。
土木工建程筑CCAADD
0.2 教学要求
本课程以掌握土木工程CAD的基本概念、基本操作方法和基 本技能为重点。学完本课程应达到以下基本要求：
一条命令。 鼠标右键快捷菜单设定方法：
下拉菜单工具 —— 选项 —— 用户系统配置 —— 绘图区域中使用快捷菜单
6. 鼠标在命令行右键单击，可调用命令行输入的历史记录。
命令输入小技巧：AutoCAD中，空格键＝回车键
透明命令
1. 在AutoCAD中，可以在不中断某一命令的执行情况下插入另一条命 令，这种可在其它命令执行过程中插入执行的命令称为透明命令。
土木工建程筑CCAADD
1.7 几个简单命令的学习
土木工程CAD15-建筑制图实例课件

土木工程CAD15-建筑制图实例课件

土木工程CAD15-建筑制图实例
建筑绘图基本步骤
绘制建筑剖面图： • 绘制轴线； • 绘制底层地面线和台阶； • 绘制中间层地面和楼梯剖面； • 绘制两侧墙体； • 绘制大门、雨篷、阳台、柱子、女儿墙、窗、扶手等的剖面； • 标注尺寸、文字、表格等。
表格的应用：图框标题栏、说明表、门窗表、钢筋表、桩孔明细表等。

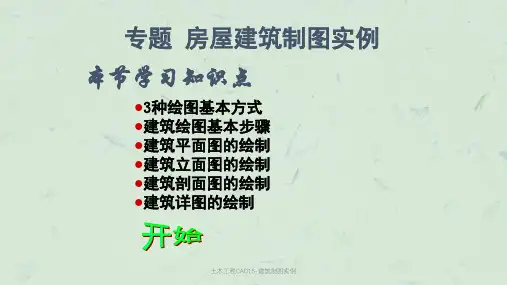

专题 房屋建筑制图实例 本节学习知识点
3种绘图基本方式 建筑绘图基本步骤 建筑平面图的绘制 建筑立面图的绘制 建筑剖面图的绘制 建筑详图的绘制
土木工程CAD15-建筑制图实例
3种绘图基本方式
• 先画再缩再出图 • 边缩边画再出图 • 先画不缩再出图
土木工程CAD15-建筑制图实例
先画再缩再出图
1. 按1:1比例绘图； 2. 绘制结束后，利用scale命令将整体缩小5倍，即绘图比例为1:5； 3. 利用insert命令按1:1的比例插入标准图纸框； 4. 利用move命令调整图纸布局； 5. 启用dimstyle命令，将比例因子设为5，即尺寸标注比例为5； 6. 标注全部尺寸； 7. 利用style命令设置标准字高，并标注文字； 8. 打印图纸，采用毫米为长度单位，按1:1比例出图。
土木工程CAD15-建筑制图实例
先画不缩再出图
1. 按1:1比例绘图； 2. 利用insert命令按5:1的比例插入标准图纸框； 3. 利用move命令调整图纸布局； 4. 启用dimstyle命令，将比例因子设为1，即尺寸标注比例为1； 5. 标注全部尺寸； 6. 利用style命令设置标准字高的5倍，并标注文字； 7. 打印图纸，采用毫米为长度单位，按1:5比例出图。
土木工程CAD15-建筑制图实例
土木工程CAD15-建筑制图实例
土木工程CAD课件第九章

土木工程CAD课件第九章


11
2.设置直线格式
在“新建标注样式”对话框中，使用“直线”选项卡可以设置尺 寸线、尺寸界线的格式和位置。
3.设置符号和箭头格式
在“新建标注样式”对话框中，使用“符号和箭头”选项卡可以 设置箭头、圆心标记、弧长符号和半径标注折弯的格式与位置 。
4.设置文字格式
在“新建标注样式”对话框中，可以使用“文字”选项卡设置标 注文字的外观、位置和对齐方式 。
4. 连续标注
择“标注”|“连续”命令(DIMCONTINUE)，或在“标注”工具栏 中单击“连续”按钮，可以创建一系列端对端放置的标注，每个连续标注 都从前一个标注的第二个尺寸界线处开始。
A F G H B I
C
E
D
15
四、半径、直径和圆心标注
1.半径标注
选择“标注”|“半径”命令(DIMRADIUS)，或在“标注”工具 栏中单击“半径”按钮，可以标注圆和圆弧的半径。
五、形位公差标注
形位公差在机械图形中极为重要。一方面，如果形位公差不能 完全控制，装配件就不能正确装配；另一方面，过度吻合的形位公 差又会由于额外的制造费用而造成浪费。但在由于在大多数的建筑 图形中，形位公差几乎不存在 ，所以此部分内容略取。
18
19
六、编辑标注对象
在AutoCAD 中，可以对已标注对象的文字、位置及样式等内 容进行修改，而不必删除所标注的尺寸对象再重新进行标注 。
16
四、角度标注与其他类型的标注
1.角度标注
选择“标注”|“角度”命令(DIMANGULAR)，或在“标注”工 具栏中单击“角度”按钮，都可以测量圆和圆弧的角度、两条直线 间的角度，或者三点间的角度 。
2.引线标注
选择“标注”|“引线”命令(QLEADER)，或在“标注”工具栏 中单击“快速引线”按钮，都可以创建引线和注释，而且引线和注 释可以有多种格式 。
土木工程CAD06ppt课件

土木工程CAD06ppt课件

⑶ 【列和行设置】区 指定列和行的数目以及列宽与行高
ppt精选版
20
6.4.2 表格文字编辑
如果需要对加入图形的表格进行文字编辑， 操作方法如下：
在命令行的【命令：】提示下输入 【tabledit】按Enter键后选定表和一个或多个 单元后，右击并选择快捷菜单上的【编辑单元 文字】命令，如图6-11所示。
在标准工具栏上单击【绘图】上的【表格】按钮或在命令行的【命 令：】提示下输入【table】按Enter键。
执行【table】命令后，AutoCAD将打开【插入表格】对话框，如图610所示。
图6-10 【插入表格】对话框
ppt精选版
19
⑴ 【表格样式设置】区 可以在【表格样式名称】下拉列表框中选择一种表格样式，也可以
图6-4 多行文字编辑器
⑵ 对正(J) 确定所标注文本的对齐方式。选取此选项。
ppt精选版
10
⑶ 行距(L) 确定多行文本的行间距，这里所说的行间距是指相邻两文本行的
基线之间的垂直距离。选择此选项，AutoCAD提示： 输入行距类型【至少(A)／精确(E)】<至少(A)>：
在此提示下有两种方式确定行间距，【至少】方式和【精确】方 式：
ppt精选版
图6-11 快捷菜单
21
6.4.2 表格文字编辑
⑴ 设置表格样式。选择【格式】|【表格样式】命令，打开【表格 样式】对话框，如图6-12所示。
图6-12 【表格样式】对话框
ppt精选版
22
6.4.2 表格文字编辑
⑵ 单击【修改】按钮，打开【修改表格样式】对话框，如图6-13所示。
图6-13 【修改表格样式】对话框
ppt精选版
9
⑴ 指定对角点 直接在屏幕上选取一个点作为矩形框的第二个角点，AutoCAD以这
《AutoCAD计算机辅助设计(土木工程类)》人民邮电出版社1ppt课件

《AutoCAD计算机辅助设计(土木工程类)》人民邮电出版社1ppt课件


用现状涉及众多学科的高新技术领域。例如：计算机硬件技术、工程设计知识与方法计算数学、计算力学、计算机图形 学数据结构和数据库、有限元法计算机网络、仿真技术
第 1 章 计 算 机 辅 助 设 计 概 述
5
1.2 常用结构工程CAD软件介绍建筑结构设计不仅计算工作复杂、繁重，并且绘图工作量很大。其中许多重复性工作单调而枯燥，但又容不得差错存在，这正是最能体现和 发挥CAD 技术的应用价值和威力的领域。因此，这一领域的应用软件也非常多。目前国内流行该领域的软件主要为自行开发和以AutoCAD 为图形支撑平台进行的二次开发为主流。
第 1 章 计 算 机 辅 助 设 计 概 述
6
软件名称
开发单位
适用范围
主要功能及特点
PK PM
中国建研院PKPM工程部
框排架、框剪、砖混等多、高层建筑
建筑、结构、设备集成的大型CAD系统
AutoCAD
美国Autodesk公司
通用交互式绘图软件，绘图功能完善、使用方便
有很强的三维设计、实体结合造型和数据库管理等功能
第 1 章 计 算 机 辅 助 设 计 概 述
3
1.1 CAD起源、发展与现状2.CAD 系统发展历程单 功 能CAD 系统基于文件管理功能的多功能CAD 系统基于工程数据库技术的集成化CAD 系统3.CAD 应用软件的发展动向：集成化、图视化、智能化、并行化、标准化
第1章计算机辅助设计概述
第 1 章 计 算 机 辅 助 设 计 概 述
23
1.3.5 AutoCAD的坐标及数据输入方式2. 极坐标(1)绝对极坐标： 距离<角度给定距离和角度，在距离和角度之间加一个"<"符号，且规定0°在X 正向， Y 正向为90°。如“100<45”表示距原点100, 与X轴成45°的点的坐标。
土木工程CAD制图概述教学课件

土木工程CAD制图概述教学课件


土木工程CAD绘图实 战
通过实际案例演示如何应用土 木工程CAD软件进行绘图，展示 实战技巧和注意事项。
CAD图形编辑与图形处理
1 CAD图形处理基础
介绍CAD中常用的图形处 理技术，如放缩、旋转和 裁剪。
2 CAD图形编辑常用工
具
讲解CAD中常用的图形编 辑工具，如移动、复制和 删除。
3 CAD图形处理实例
CAD常用工具及其应用
探讨CAD中常用的工具，如 绘图工具、编辑工具和标注 工具的使用方法。
CAD绘图管理
介绍CAD绘图中的管理技巧， 包括图层管理和文件管理。
土木工程CAD制图
土木工程CAD制图的 基本概念
解析土木工程CAD制图的定义、 要素和技术要求。
土木工程CAD绘图流 程
详细讲解土木工程CAD绘图的步 骤和流程，包括调查设计、制 图设计和审核。
土木工程CAD制图概述教 学课件PPT
本课件旨在介绍土木工程CAD制图的基本概念、应用领域以及绘图技巧，让学 习者全面了解土木工程CAD制图的重要性和实践操作。
CAD基本概念
• CAD定义及发展历程 • CAD分类 • CAD应用领域
CAD制图基础
绘图界面及基本操作
介绍CAD绘图界面的主要组 成部分和基本操作技巧。
土木工程CAD与GIS的配合应用
说明土木工程CAD与地理信息系统（GIS） 的结合应用，探讨在土木工程规划中的 作用。
结束语
1 CAD制图的意义和发展趋势
总结CAD制图在土木工程中的重要性，并展望其未来的发展趋势。
2 课程总结
回顾本课程的内容和重点，总结学习成果和未来用场景，展示图形 处理的实际操作。
CAD制图中的配合应用
土木工程CAD制图概述教学课件PPT

土木工程CAD制图概述教学课件PPT


1.3.6 关闭图形文件
1．在命令行中输入close。 2. 选择【文件】菜单，单击【关闭】菜单命令。 3. 绘图窗口右上角的“关闭”。 4. 退出AutoCAD。
1.4图形界限和单位设置
第一章 AutoCAD 概述
1.1 AutoCAD 的启动与退出 1.2 AutoCAD 的界面简介 1.3 图形文件的管理 1.4 图形界限和单位的设置 1.5 命令启用方式与鼠标的使用 1.6 选择对象 1.7 撤销、重复与取消命令 1.8 视图的显示控制 1.9 Autocad中文版设计中心 1.10 使用帮助教程
【打开图形】 【从草图开始】 【使用样板】 【使用向导】
【打开图形】选项卡
【打开文件】： 从最近使用过的图形文件列表中选择文件； 也可单击【浏览】按钮，打开未列出的图形文件；
【从草图开始】选项卡
选择“英制”或“公制”测量单位。 我国实行“公制”的测量制式。
【使用样板】选项卡
样板图文件为.dwt文件。 用户可以选择已有的样板文件； 也可以根据需要创建自己的样板文件；
1．菜单栏中的【文件】|【保存】命令。 2．【标准】工具栏中的保存命令按钮。 3．在命令行中输入SAVE或qsave。 4．按快捷键Ctrl+S。 文件已命名：则自动保存； 文件未命名：第一次进行保存，弹出【图形另存为】对 话框。可选择保存目录，选择文件的类型和版本格式， 输入文件名，单击【保存】。
3.工具栏 命令形象直观地以图标的形式表示，光标在图标上稍停， 则显示相应的工具提示，状态栏中，显示对应的命令名。 右下角带有小黑三角形的按钮：具有下拉的图标工具栏
4．绘图窗口 屏幕中间的整个黑色区域，也称为工作区域。可以按照图 形的实际尺寸在绘图区内绘制各种图形。
土木工程CAD课件第三章

土木工程CAD课件第三章

Nhomakorabea5
§3-2 平移视图
一、实时平移
在AutoCAD中，利用实时平移 按钮可以实时地对整个显示区域进 行平移，得到我们所需要的显示窗口。在AutoCAD中，可以通过以下四 种方式打开实时平移功能 。 1.在命令行中输入pan或 'pan命令 2.执行“视图”→“平移” →“实时”命令 3.单击标准工具栏中的相应 按钮 4.在绘图区域单击右键，选择快捷菜单中的“平移”选项
一、命名视图并保存
视图的命名和保存主要在“视图”对话框中实现，可以通过 以下三种方式打开“视图”对话框 。 1.在命令行中输入View命令 2.执行“视图”→“命名视图”命令 3.单击“视图”工具栏中的相应 按钮。
9
二、恢复命名视图
在用户绘图过程中，经常需要将保存好的视图恢复为当前显 示，这在AutoCAD中称为恢复命名视图。
本章主要内容:
缩放视图 平移视图 命名视图 视口
1
§3-1 缩放视图
一、实时缩放
在AutoCAD中，利用实时缩放按钮 可以放大和缩小视图的 比例。使用实时缩放按钮缩放图形不会改变图形中对象的绝对大 小，它只会改变视图的比例 。在AutoCAD中，可以通过以下四种 方式打开实时缩放功能 。 1.在命令行中输入zoom（或 'zoom）命令 2.执行“视图”→“缩放” →“实时”命令 3.单击标准工具栏中的相应 按钮 4.在绘图区域单击右键，选择快捷菜单中的“缩放”选项
对多个视口进行合并。
12
2
二、窗口缩放
在AutoCAD中，定义缩放窗口允许用户以指定一矩形窗口的两个 对角点的方式来确定要观察的区域，此时窗口的中心变成新的显示中心， 窗口内的区域被放大或缩小以尽量占满显示屏幕。

《土木工程CAD(2016)》教学课件第一章AutoCAD 2016基础知识


01
项目背景
05
项目背景
02
解决方案
06解Leabharlann 方案03预期目标07
预期目标
04
实施计划
08
实施计划
Part
01
AutoCAD的应用领域
• 在土木工程方面的应用 • 在建筑方面的应用
AutoCAD的应用领域
AutoCAD是Autodesk公司开发的计算机辅助设计软件。 作为系列产品之一，其具有强大的二维、三维绘图功能， 灵活、方便的编辑修改功能，规范的文件管理功能，人 性化的界面设计等特点。设计人员可以利用它轻松、快 捷地进行绘图设计，进而从复杂、繁重的绘图工作中解 放出来，这也是使用CAD产品最根本的目的。 目前，AutoCAD凭借其优越的性能、灵活的使用方法， 已经被广大设计人员接受并广泛应用于以下领域： （1）土木建筑类，如建筑规划、方案设计、施工图设计、 施工管理等各类工程图纸的设计。 （2）机械类，如机械产品的设计。 （3）电子类，如集成电路、印刷电路板的设计等。 （4）其他类，如服装设计、商标设计、军事、运输等。
01 在土木工程方面的应用
AutoCAD在土木工程方面的应用相当普遍。使用它不仅可以快速绘制二维施工图， 还可以进行三维建模等工作，在工程未完工之前就看到了它的“真面目”，对现场 施工人员尽快熟悉设计图纸，更快、更好地完成施工任务会有很大的帮助。随着 CAD绘图在工程中的作用越来越大，其在土木工程方面的应用也越来越广泛。 另外，AutoCAD提供的许多辅助功能，如尺寸查询和图块使用等，使设计者完全 摆脱了图板式设计的传统设计理念，提高了设计速度，从而有更多的时间考虑施工 的可行性。只要按照1∶1的比例绘制图形，设计者就可以检查工程物体任意位置的 尺寸，避免施工过程中产生的干涉现象。图1-1为使用AutoCAD绘制的二维施工 图，图1-2为使用AutoCAD绘制的三维模型图。

土木工程CAD天正建筑第二讲(1)PPT课件

10
2.2 辅助绘图工具
旋转捕捉角度并改变其基点的步骤 （1）在命令行键入DDRMODES，或选择菜单命令：
“工具”→“草图设置”，或用鼠标右击状态 栏上的“栅格”标签，在弹出的快捷菜单中单 击“设置”命令，弹出“草图设置”对话框。 （2）在“捕捉”栏目的“角度”框中输入“30”， 表示捕捉旋转角度30度。 （3）在“X基点”和“Y基点”中输入X和Y坐标值。 （4）单击“确定”，退出“绘图辅助工具”对话框。
上的“栅格”按钮，在弹出的快捷菜单中单击“设
置”命令，弹出“草图设置”对话框。然后在“捕
捉和栅格”选项卡中选择或取消选择“启动栅格”
复选框.
6
2.2 辅助绘图工具
设置栅格间距等参数：
（1）在“启用栅格”这一栏下，列出了可以对栅格进 行控制的各个选项。现在可以在“启用栅格”前面 选上打勾标志来显示栅格。
2.1.2 长度和角度单位
4
2.1 设置绘图环境
2.1.3 绘图单位及比例 在AutoCAD中所画的每个对象都是依据单位
进行测量的，因此绘图前首先要决定AutoCAD 的单位尺度大小。通常我们采用1：1的比例因 子绘图，即如果一个实际长度1厘米的物体，其 在图纸上的长度也是1厘米。按照1：1的比例因 子绘图可以省去繁琐的比例尺换算，但要注意 在打印输出时，需要根据图纸的大小进行缩放。
如果要水平或垂直镜像图形，在画镜像线的时候，打开正交 就可以保证镜像线的水平或垂直，图形就会沿水平或垂直方 向镜像。
12
2.2 辅助绘图工具 3、正交
打开或关闭正交模式的方法 （1）在状态栏上单击“正交”标签。 （2）在命令行键入ORTHO。 （3）按键盘上的[F8]键。
13
2.2 辅助绘图工具 4、极轴追踪
