软岩巷道支护技术
(一)软岩巷道支护原理(1)巷道支护原理
软岩巷道支护时软岩进入塑性状态不可避免,应以达到其最大塑性承载能力
为最佳;同时其巨大的塑性能(如膨胀变形能)必须以某种形式释放出来。
软岩支护设计的关键之一是选择变形能释放时间和支护时间。
(2)最佳支护时间和时段
岩石力学理论和工程实际表明,硐室开挖之后,围岩变形逐渐增加。
以变形
速度区分,可划分三个阶段;即减速变形阶段、近似线性的恒速变形阶段和加速变形阶段。
最佳支护时间是以变形的形式转化的工程力PR 和围岩自撑力PD 最大,工程支护力最小的支护时间
图7-34 最佳支护时间TS
(二)软岩巷道常用支护形式
(1)锚喷网支护
锚喷网支护系列是目前软岩巷道有效、实用的支护形式。
喷射混凝土能及时
封闭围岩和隔离水。
网不仅可以支承锚杆之间的围岩,并将单个锚杆连结成整个锚杆群,和混凝土形成有一定柔性的薄壁钢筋混凝土支护圈。
锚喷网支护允许围岩有一定的变形,支护性能符合对软岩一次支护的要求。
根据围岩条件,也可以不喷射混凝土,仅选用锚网、桁架锚网、钢筋梯锚网、钢带锚网支护,也可以二次喷射混凝土支护。
(2)可缩性金属支架
U 型钢可缩性金属支架具有可缩量和承载能力在结构上的可调性,通过构件
间可缩和弹性变形调节围岩应力。
在支架变形和收缩过程中,保持对围岩的支护阻力,促进围岩应力趋于平衡状态。
我国在U 型钢可缩性金属支架架后充。

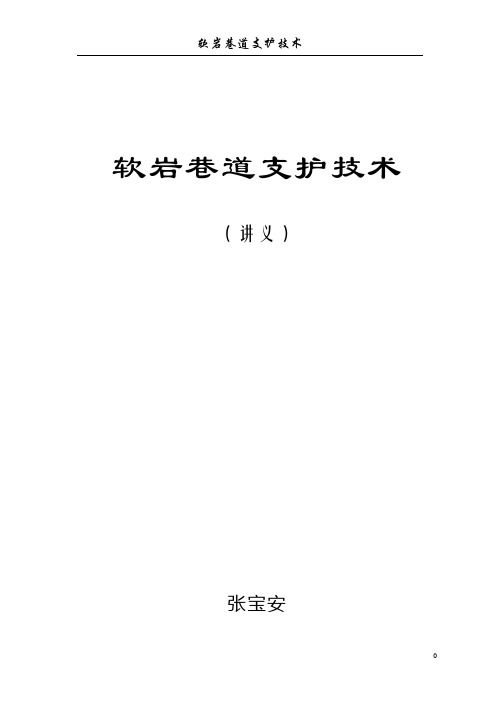

软岩巷道支护技术(讲义)张宝安前言一、学习意义1、巷道围岩工程控制,特别是深部软岩巷道围岩控制,是矿井生产与管理的关键性技术。
开采规模的加强、矿井开采的纵深化,软岩工程控制问题日益突出。
软岩问题一直是诸多矿井面临的一大难题,诸如众所周知的红庙矿、沈阳浦和矿、辽源金宝屯矿等;2、目前煤炭产量剧增,全国煤炭产量达25亿吨以上,软岩巷道占总巷道的10%以上;3、随着开采深度的增加,很多不是软岩矿井出现了软岩化倾向,深部开采带来诸多问题:软岩化、冲击地压、地温等;4、许多专家、学者对软岩工程的控制进行了大量的研究和实践,也取得了好多可喜的成果,但就具体的实际应用来看,软岩问题还没有得到根本上的解决,软岩工程控制等诸多问题还有待于进一步研究和探讨。
5、软岩的复杂性,带来软岩工程稳定性控制的难度。
软岩问题还没有从根本上解决,要么无法实现稳定性控制,要么支护成本太高;比如底鼓问题。
6、可以看出,对软岩巷道进行深入研究和学习具有重大的现实意义。
二、学习内容根据目前的研究成果,学习的主要内容有以下几个方面:1、煤矿软岩工程的特点;2、软岩的定义:地质软岩和工程软岩及其相互关系;3、软岩的物理力学性质及其工程特性;4、软岩工程支护理论1)、现代支护理论2)、耦合支护理论3)、软岩巷道支护原则和对策5、软岩工程稳定性控制:1)、软岩巷道工程支护载荷确定方法2)、软岩工程稳定性影响因素分析3)、软岩巷道支护技术6、软岩工程稳定性监测技术和设计方法第一章概述一、煤矿软岩工程的特点煤矿软岩工程为地下工程,地下工程与地面工程不同。
1、地下工程特点1)、工程受力特点不同;地面工程:结构在先,载荷在后;地下工程:先有载荷,后有结构;2)、载荷的不确定性地面结构的载荷比较明确,有结构承受;载荷易于计算;地下结构处于地应力环境中,载荷不易于确定,计算精度低;围岩即是加载体又是承载体。
支护结构压力与多因素有关。
3)、材料特性的不确定性地面工程材料为人工材料,材料参数易于获得;地质体力学参数常通过现场测试,测试属于点测试,不具有普遍性,计算精度受到影响;4)、破坏模式的不确定性地面工程破坏模式易于确定,而地下工程工程的稳定性取决于支护体的支护强度和围岩的稳定性,围岩是否失稳至今没有明确的判断准则。
