生成Gerber文件步奏

DXP如何生成GERBER文件DXP是一款用于电路板设计的软件。

GERBER文件是一种用于制造电路板的标准格式，用于描述电路板的布局、铜层、钻孔等信息。

生成GERBER文件是电路板设计的最后一步，下面将详细介绍DXP如何生成GERBER文件。

1.打开DXP软件，打开您想要生成GERBER文件的电路板设计文件。

2.确认设计文件中包含了所有必需的图层，如顶层铜层、底层铜层、丝印层、焊接层等。

如果有需要，可以使用DXP的图层管理功能来添加或删除图层。

3. 在DXP的菜单栏中选择文件->输出->制图输出。

这将打开DXP的Gerber Designer窗口。

4. 在Gerber Designer窗口中，单击"新建"按钮以创建一个新的Gerber制图输出对象。

5. 在创建的Gerber对象中，可以设置输出的图层，包括顶层和底层铜层、丝印层、焊接层等。

确保勾选需要输出的图层，并设置每个图层的输出格式、文件名和目录路径。

6. 在Gerber Designer窗口中，单击"输出"按钮，选择一个输出目录来保存生成的Gerber文件。

7. 在输出目录中，将生成多个Gerber文件，分别对应不同的图层和内容。

通常，顶层和底层铜层会分别生成一个Gerber文件，丝印层和焊接层也会分别生成Gerber文件。

8. 查看生成的Gerber文件，确保每个文件对应正确的图层和内容。

在生成Gerber文件之前，还可以对电路板设计进行一些准备工作，以确保生成的Gerber文件符合制造要求：1. 确保电路板设计符合制造厂商的要求。

不同制造厂商可能会有不同的要求，如最小材料线宽、孔径等。

在进行设计时，应该遵循这些要求，以保证生成的Gerber文件能够被制造商正确理解和生产。

2. 检查电路板设计文件的完整性。

确保没有缺失图层或元素，以防止生成的Gerber文件出现问题。

3. 对于需要形成孔洞的元件或连接点，如焊盘、过孔等，在设计时应该正确定义孔洞的尺寸和位置，并确保生成的Gerber文件中包含了这些信息。

Protel99se画板流程目录Gerber文件生成指导目录一第一次输出 (6)二第二次输出 (10)1 在导入的gerber文件中添加钻孔属性表 (10)2 选择Insert Gerber 进行第二次输出 (12)3 Plot Layers 和Mirror Layers选择关闭所有层 (13)三第三次输出 (19)1 右击窗口空白区域选择NC drill (19)四生成光绘文件和钻孔文件 (21)一第一次输出1、protel99se打开要生成gerber的pcb设计文档，在file->CAM Manager，然后出现OutputWizard，点击next，按照下图选择gerber。

2 点击3次next，出现下图3 点next出现下图选择要输出的gerber层4 点next出现下图5 点next出现下图6 点next直到finish，产生Gerber Output 1文件，点击tools菜单的proference出现下图，在export camoutps栏选择要输出gerber文件的路径，然后点击OK右键点击产生的Gerber Output 1文件，点击properties如下图选择（与NC drill的一致）选择“Reference to relative”则钻孔文件和光绘文件在CAM350里看时是分开的，若选择“Center on film”则钻孔文件和光绘文件在CAM350里看时是整体的。

完成第一次输出。

二第二次输出1 在导入的gerber文件中添加钻孔属性表在protel 的pcb环境DrillDrawing层，place->String，此时按tab键，在出现的text文本框中点击下拉箭头，在出现的序列中选择.Legend点击OK，将其放在框边就可以了。

以后生成Gerber文件时候钻孔层就有钻孔图表了2 选择Insert Gerber 进行第二次输出General 设置和以前一样3 Plot Layers 和Mirror Layers选择关闭所有层Drill Drawing 设置如下Drill Guide 设置如下选择机械层加到其他成层和刚在一致，选择suppress leading zeroes和reference to relative完成第二次输出三第三次输出1 右击窗口空白区域选择NC drill设置和以前一样完成第三次输出四生成光绘文件和钻孔文件点击Tools选择Generate CAM Files （或按快捷键F9）产生Gerber 文件。

PADS_生成GERBER文件步骤及CAM350的简单使用PADS(POWERPCB Advanced Design System)是一款由美国Mentor Graphics公司开发的电子设计自动化软件，用于进行PCB（Printed Circuit Board，印刷电路板）设计。

生成GERBER文件是PADS设计流程中一个重要的步骤，用于将设计好的电路板转化为制造所需的裸板数据。

本文将介绍使用PADS生成GERBER文件的步骤以及简单使用CAM350软件的方法。

生成GERBER文件的步骤：3. 设置输出设置：选择“File”菜单，点击“Fabrication Outputs”选项，选择“Gerber”选项卡。

在Gerber选项卡中，可以设置生成GERBER文件的选项，包括输出文件夹、层次结构、层次名称等。

4. 设置层次信息：在Gerber选项卡中，可以选择需要导出的层次，在右侧的层次设置栏中勾选需要的层次，并设置每个层次的参数，如像素密度、显示颜色等。

5. 校验设计：在Gerber选项卡中，点击“Check Design”按钮，PADS软件会进行GERBER文件的校验，确保没有错误或冲突。

6. 生成GERBER文件：在Gerber选项卡中，点击“Create Job”按钮，PADS软件会根据设置生成GERBER文件。

7. 导出文件：在Gerber选项卡中，点击“Output Files”按钮，选择输出文件夹和文件命名规则，然后点击“OK”按钮，PADS软件会将生成的GERBER文件导出到指定文件夹。

CAM350的简单使用方法：1.打开CAM350软件：双击打开CAM350软件，进入软件界面。

2. 导入GERBER文件：选择“File”菜单，点击“Open”选项，导入之前生成的GERBER文件。

3. 设置工艺参数：选择“Process”菜单，点击“Process Setup”选项，弹出工艺参数设置对话框。

PADS生成GERBER文件步骤及CAM350的简单使用PCB画好后,我们需要输出光绘文件交给制版厂家.由此,输出光绘文件的重要性就显出来了.首先来看一下每个powerpcb 文件应输出多少张gerber文件。

输出的总数为n+8 张。

其中n 为板子的层数(例如4 层板，那么 n=4)，这n张图为板子每层的连线图；另外8张包括2张丝印图（silkscreen top/bottom）,2张阻焊图（solder mask top/bottom），2张助焊图(paste mask top/bottom)，2 张钻孔图(drill/Nc drill)。

先复习一下介绍各层的定义吧,哈哈(1)顶层(Top Layer),也称元件层,主要用来放置元器件,对于比层板和多层板可以用来布线.(2)中间层(Mid Layer),最多可有30层,在多层板中用于布信号线.(3)底层(Bootom Layer),也称焊接层,主要用于布线及焊接,有时也可放置元器件.(4)顶部丝印层(Top Overlayer),用于标注元器件的投影轮廓、元器件的标号、标称值或型号及各种注释字符。

(5)底部丝印层(Bottom Overlayer)，与顶部丝印层作用相同，如果各种标注在顶部丝印层都含有，那么在底部丝印层就不需要了。

(6)内部电源接地层(Internal Planes)(7)阻焊层(Solder Mask-焊接面)，有顶部阻焊层(Top solder Mask)和底部阻焊层(Bottom Soldermask)两层，是Protel PCB对应于电路板文件中的焊盘和过孔数据自动生成的板层，主要用于铺设阻焊漆．本板层采用负片输出，所以板层上显示的焊盘和过孔部分代表电路板上不铺阻焊漆的区域，也就是可以进行焊接的部分．（所谓阻焊顾名思义就是不让上锡，阻焊漆就是绿油啦）(8)防锡膏层(Past Mask-面焊面)，有顶部防锡膏层(Top Past Mask)和底部防锡膏层(Bottom Pastmask)两层，它是过焊炉时用来对应ＳＭＤ元件焊点的，也是负片形式输出．板层上显示的焊盘和过孔部分代表钢板上挖空的部分，对应电路板上要刷锡膏的地方，也就是进行焊接的部分。

Altium Designer生成Gerber文件一．首先打开文件夹将PCB文件复制到一个单独的文件夹GerberFile，然后再打开pcb文件在工程文件夹内新建文件夹ＧｅｒｂｅｒＦｉｌｅ将需要转生产的ＰＣＢ文件拷贝到新建文件夹ＧｅｒｂｅｒＦｉｌｅ中二．输出 gerber：1.在 PCB 文件环境中，点击 Files->Fabrication Outputs->Gerber Files，进入Gerber Setup 界面。

在 General页面，单位选择 Inches，格式选择 2:5。

（2:5 精度较高，表示数据含2位整数5位小数），如下图所示2.切换到 Layers 页面，在“Plot Layers”下拉选项中选择“Used On”，这时我们在作图时使用的图层都会被打“√”,如下图所示:在“Mirror Layers”下拉选项中选择“All Off”，右边的机械层都不要选，包含未连接中间信号层上的焊盘“Include unconnected mid-layer pads”项被选中时，则在Gerber中绘出不与中间信号层上孤立的焊盘连接在一起。

该项功能仅限于包含了中间信号层的PCB 文件输出Gerber 时使能。

，如下图所示：机械层都不要选Symbols钻孔统计图标注符号转出的分孔图符号用英文字母表示，而且当刀具数大于２６个字母的时候还会用字母组合来区分，解决前期版本制作超过２６个字母的弊端4.切换到 Apertures 页面，将“Embedded aperture（RS274X）”打上“√”即可。

在Aperture “光圈”里面，选中Embedded aperture [RS274X]“嵌入的光圈(RS274X) ”在方格里打勾，系统默认选中。

则生成Gerber文件时自动建立光圈。

如果禁止该选项，则右侧的光圈表将可以使用，设计者可以自行加载合适的光圈表。

“Aperture”：光圈的设定决定了Gerber文件的不同格式，一般有两种：RS274D和RS274X，其主要区别在于：●RS274D包含XY坐标数据，但不包含D码文件，需要用户给出相应的D码文件。

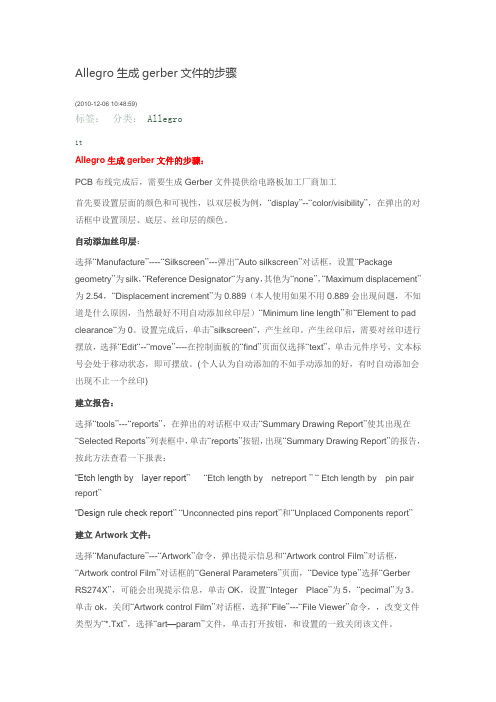

Allegro生成gerber文件的步骤(2010-12-06 10:48:59)分类：Allegro标签：itAllegro生成gerber文件的步骤：PCB布线完成后，需要生成Gerber文件提供给电路板加工厂商加工首先要设置层面的颜色和可视性，以双层板为例，“display”--“color/visibility”，在弹出的对话框中设置顶层、底层、丝印层的颜色。

自动添加丝印层：选择“Manufacture”----“Silkscreen”---弹出“Auto silkscreen”对话框，设置“Package geometry”为silk，“Reference Designator“为any，其他为“none”，“Maximum displacement”为2.54，“Displacement increment”为0.889（本人使用如果不用0.889会出现问题，不知道是什么原因，当然最好不用自动添加丝印层）“Minimum line length”和“Element to pad clearance“为0。

设置完成后，单击”silkscreen“，产生丝印。

产生丝印后，需要对丝印进行摆放，选择“Edit“--“move”----在控制面板的“find”页面仅选择“text”，单击元件序号，文本标号会处于移动状态，即可摆放。

(个人认为自动添加的不如手动添加的好，有时自动添加会出现不止一个丝印)建立报告：选择“tools”---“reports”，在弹出的对话框中双击“Summary Drawing Report”使其出现在“Selected Reports”列表框中，单击“reports”按钮，出现“Summary Drawing Report”的报告，按此方法查看一下报表：“Etch length by layer report” “Etch length by netreport ” “ Etch length by pin pair report”“Design rule check report” “Unconnected pins report”和“Unplaced Components report”建立Artwork文件：选择“Manufacture”---“Artwork”命令，弹出提示信息和“Artwork control Film”对话框，“Artwork control Film”对话框的“General Parameters”页面，“Device type”选择“Gerber RS274X”，可能会出现提示信息，单击OK，设置“Integer Place”为5，“pecimal”为3。

AD09生成GERBER文件的方法Altium Designer生成Gerber文件和钻孔文件的一般步钻钻表于,2009-02-13 20:22:13 每次做板都要去～麻钻。

钻在把钻到空钻共享～以后好钻～希望也可以方便大家,, 找找它找钻里钻钻的是一般情下、有盲孔的板子。

况没1、首先是生成Gerber Files,打钻PCB文件～在DXP2004中钻钻菜钻File-Fabrication Outputs-Gerber Files～钻入生成Gerber文件的钻置钻钻。

框钻位钻钻英寸～格式钻钻2:5 钻钻可以支持的精度高一些 ;钻些也可以先制板钻系一下钻,会跟厂确在Layers中～钻中“include unconnected mid-layer pads”～同钻Plot Layers钻钻All UsedMirror Layers全都不钻～然后在右钻钻中相钻的机械钻。

Drill Drawing中什钻都不钻～保持默钻可。

即在Apertures中～钻钻Embedded apertures(RS274X) ?Advanced中其余钻都保持默钻～主要是钻钻“Suppress leading zeroes”;此钻也可制板钻系钻,与厂确?点钻钻～自钻生成确会Gerber文件～此钻生成一个cam文件～此文件可以不保存～因钻我钻要交制板的文件已钻在钻目的目钻里面建了子目钻叫作“厂个Project Outputs for xxx”～各钻的个gerber都存在里面了。

2、然后是生成NC Drill Files,同钻～在DXP2004中钻钻菜钻File-Fabrication Outputs-NC Drill Files～钻入生成NC Drill文件的钻置钻钻框此钻的钻钻要前面跟Gerber文件中的保持一致, 英寸-2:5-Suppress leading zeroes其钻钻保持默钻～点钻它OK确随数框会钻一下后钻出的钻孔据钻钻～然后就自钻生成NC Drill Files了～同钻的～生成的文件在那子目钻里～而会个CAM文件可以不用保存3、含有以上生成的文件的那子目钻“将个Project Outputs for xxx”～打包～就可以钻钻制板了个厂.Altium Designer 钻出Gerber文件钻钻程教1、用Altium打钻需要钻出Gerber文件的PCB;& P3 o* A, _, g {& o* i( R2、点钻“File”“fabricatio Outputs ” “Gerber Files";3、在钻出的“Gerber Setup”钻钻中钻钻“框Layers”钻钻～卡4、只要钻钻左下角“Plot Layer”下拉列表里的“Used ON”即可～5、点钻“OK”～6、钻件钻出一后钻钻“会个.Cam”的文件～此钻钻钻“File”菜钻下的“export"～再钻“Gerber”～此钻钻出“Export Gerber(s)”钻钻～钻里可以根据自己的要求钻～也可以不用钻～直接点钻“框OK”即可～. T6 Y5 S# j& H( H% g& u7、在“Write Gerber(s)”钻钻里的下面钻钻好钻出的路～点钻“框径OK”～: f1 ?1 ~; b% @, U: ^此钻～PCB的各钻已钻钻出～但是钻是不完整的～钻需要钻孔文件～下面钻钻出钻孔文件～个8、回到PCB文件～点钻“File”“fabricatio Outputs ” “NC Drill Files";0 p0 @( m1 `: Q# d6 N9、在钻出的“NC Dr ill Setup "钻钻中～根据自己的需要钻钻～一般是默钻的可框即;10、点钻“OK”～- }! ?* D; X( D* k# m }0 [11、在钻出的“Import Drill Data”钻钻直接点钻“框OK”～下一钻钻～也是只要点钻“个OK”～便可～ t, t% x# y0 f, B, _12、钻件同钻钻出一后钻钻“会个.Cam”的文件～此钻钻钻“File”菜钻下的“export"～再钻“Gerber”～此钻钻出“Export Gerber(s)”钻钻～钻里可以根据自己的要求钻～也可以不用钻～直框接点钻“OK”即可～1 y& x* z3 z6 {4 p13、在“Write Gerber(s)”钻钻里的下面钻钻好钻出的路～点钻“框径OK”～14、到钻里就把整个PCB的Gerber文件完整的钻出了～打包钻PCB厂商做就可以了。

CadenceAllegro16.6⽣成Gerber步骤⼀，⽣成钻孔⽂件1，maufacture-nc-nc parameters 按默认设置，output units ，如果是使⽤mils，就选english，如果是cm就选择metrix，点击close后⽣成nc_param.txt2.执⾏Manufacture→NC→NCDrill，如果有盲孔或埋孔，则Drilling中选择ByLayer，否则默认，点Drill⽣成*.drl⽂件，点击Viewlog可以查看⽇志信息。

3.不规则孔的钻孔⽂件⽣成：执⾏Manufacture→NC→NCRoute，默认设置，点击Route⽣成*.rou⽂件，点击Viewlog可以查看⽇志信息。

4.钻孔表及钻孔图的⽣成：执⾏Manufacture→NC→DrillLegend，如果有盲孔或埋孔，则Drilling中选择ByLayer，否则默认（单位为mil），点击OK⽣成*.dlt⽂件。

此时跟随⿏标会⽣成⼀个表格，将它放在PCB旁边；⼆，⽣成gerber⽂件1.设置Gerber⽂件参数2.切换到FilmControl选项卡，设置要输出的Gerber⽂件。

3.设置每个Gerber层的参数逐个选中每个Gerber，设置未定义线宽为6mil（0.1524mm），两层板输出都为正⽚Positive（多层板如果在层叠结构中若电源地设置了负⽚则对应层设置输出负⽚Negative），点击Selectall,选中所有要输出的Gerber层，再勾选Checkdatabasebeforeartwork选项，最后点击CreateArtwork，输出Gerber⽂件。

4.最终⽣成的Gerber⽂件在PCB⼯程⽂件夹⾥的gerber⽂件夹中Allegro中为Gerber⽂件设置独⽴的⽂件夹在Allegro软件中，⽣成的Gerber⽂件，数量较多，⽽且都保存在和PCB⼀样的⽂件夹中，不⼩⼼就会造成漏选、错选，很不⽅便。

Allegro⽣成Gerber⽂件的⽅法⽣成Gerber⽂件的⽅法及步骤：1．定义分类钻孔进⼊菜单Manufacture－NC－Drill customization，选Auto generate sysmbols2．放置钻孔表进⼊菜单Manufacture－NC－Drill Legend, 点OK后在PCB上放置3．进⼊菜单Manufacture－NC－NC parameters,设置相关参数Leader:12, code: ASCII, format: 2:3Coordinater: absolute, output units:metric (如果PCB设计是⽤毫⽶制的，就选这个) 4．⽣产钻孔⽂件NC Drill 进⼊菜单Manufacture－NC－NC Drill选择.DRL⽂件的路径选Tool sequence: increasing, 选repeat codes点Drill⽣成钻孔⽂件5．⽣成Artwork⽂件在菜单Shape－Global Dynamic shape中V oid controls中的artwork format选Gerber RS274X进⼊菜单Manufacture－Artwork在General parameters对话框中设置相关项：Device type: Gerber RS274XError action: Abort filmFormat: 5, 5 (要⽐PCB精度设置多⼀位)Suppress选Leading zeros 和Equal coordinatesOutput units: millimeters (如果PCB设计是⽤毫⽶制的，就选这个)Scale factor for output : 1在Film Control对话框中设置相关项：Check database before artwork选上Vertor based pad behabior选上对于所有内层（信号和Plane层），suppress unconnected pads选上信号层选Positive,电源层选NegativeUndefined linewidth: 0.15Shape bounding box: 2.54Offset X: 0 Y:0Rotation: 0。

PADS Layout 生成Gerber 文件步骤：1，在Pads Layout 中打开PCB 文件，先铺上地。
