开关电源两种控制模式的分析与比较

摘要开关电源因其具有稳压输入范围宽、效率高、功耗低、体积小、重量轻等显著特点而得到了越来越广泛的应用，从家用电器设备到通信设施、数据处理设备、交通设施、仪器仪表以及工业设备等都有较多应用，尤其是作为便携式产品的电池提供高性能电源输出，比其他结构具有不可超越的优势.开关电源的稳定性直接影响着电子产品的工作性能,误差放大器是直流开关电源系统中电压控制环路的核心部分，其性能优劣直接影响着整个直流开关电源系统的稳定性，因而对高性能误差放大器的分析是本论文的主要研究目标。

本文误差放大器的分析基于Buck型DC-DC转换器,从系统稳定性、负载调整率及响应速度要求的角度出发，首先对该款Buck型DC-DC转换器的系统电压控制环路进行小信号分析，并对控制环路进行了零极点分布分析，确定环路补偿策略。

最后基于系统级来分析误差放大器.关键词：开关电源；Buck型DC—DC转换器；误差放大器。

AbstractDue to their merits of wide input range，high efficiency, small in size and light in weight ect, switching power supplies are gaining more and more application areas in today’s modern world，ranging from domestic equipments to sophisticated communication and data handling systems，especially in portable devices, they have unsurpassable advantages。

The rapid development of products in corresponding application areas requires the power supplies to have better performances. The robustness of switch—mode power supplies directly affect the performance of electronic devices。

开关电源控制模式分析摘要:开关电源高频化、模块化、数字化的实现,标志着开关电源控制技术的成熟,本文分析了开关电源控制模式,在总结了开关电源发展历程的基础上分析了数字化控制及电流型控制模式的优点。

关键词:开关电源控制模式数字化控制模块化开关电源作为一种能够稳定持续输出电压的电源,其主要是由控制开关晶体管控制开通和关断时间的,因此,在开关电源中最重要、最核心的部分就是控制电路,本文进行了开关电源控制模式分析。

1 开关电源概述开关电源是伴随着电力电子技术的进步而发展起来的,由于具有高效节能、轻巧便捷等特点,开关电源得到了越来越广泛的应用。

开关电源的效率可达到85%以上,与普通的线性电源相比其效率提高了近一倍,且其可靠性也较高,采用了体积较小的散热器和滤波元件,具有良好的发展前途。

可将开关电源分为AC/AC和DC/DC电源等类型,其中DC/DC电源变换器已实现了模块化的设计和发展,得到了广大用户的普遍认可。

2 开关电源发展历程开关电源的发展已经经历了40多年,早期开发的开关频率非常低,且价格较高,只能应用于卫星等少数要求电源质量较高的领域。

但自20世纪60年代晶闸管相位控制模式出现后开关电源经历了较快的发展,70年代时制约开关电源发展的瓶颈主要是效率问题,同时由于调试工作困难而难以大规模的推广应用。

70年代后期,随着大规模集成电路技术的出现,各种专用的开关电源芯片进入市场,将控制电路、驱动电路、保护电路和检测电路封装在一起的模式非常有利于开关电源的发展,由于焊点减小提高了开关电源的可靠性,同时也由于集成化的发展是开关电源的体积减小,为应用带来了极大的便利。

如今,集成化的电源已被广泛应用于计算机、航天、彩色电视等各个领域,且随着微电子技术、半导体技术的进一步发展,功能更强大,集成度更高的超大规模集成电路的出现,电子设备的体积和重量仍在不断减小,但与之相匹配的电源体积却大的多,在现代化的电子产品中,电源的体积要比微处理器大10倍以上,因此,如何缩小电源的体积就是一项非常具有意义的研究课题。

做电源设计的应该都知道PWM 和PFM 这两个概念开关电源的控制技术主要有三种：(1)脉冲宽度调制(PWM)；(2)脉冲频率调制(PFM)；(3)脉冲宽度频率调制(PWM-PFM)．PWM：（pulse width modulation）脉冲宽度调制脉宽调制PWM是开关型稳压电源中的术语。

这是按稳压的控制方式分类的，除了PWM型，还有PFM型和PWM、PFM混合型。

脉宽宽度调制式（PWM）开关型稳压电路是在控制电路输出频率不变的情况下，通过电压反馈调整其占空比，从而达到稳定输出电压的目的。

PFM：（Pulse frequency modulation) 脉冲频率调制一种脉冲调制技术，调制信号的频率随输入信号幅值而变化，其占空比不变。

由于调制信号通常为频率变化的方波信号，因此，PFM也叫做方波FMPWM是频率的宽和窄的变化,PFM是频率的有和无的变化, PWM是利用波脉冲宽度控制输出,PFM是利用脉冲的有无控制输出.其中PWM是目前应用在开关电源中最为广泛的一种控制方式，它的特点是噪音低、满负载时效率高且能工作在连续导电模式，现在市场上有多款性能好、价格低的PWM集成芯片，如UCl842／2842／3842、TDAl6846、TL494、SGl525／2525／3525等；PFM具有静态功耗小的优点，但它没有限流的功能也不能工作于连续导电方式，具有PFM功能的集成芯片有MAX641、TL497等；PWM-PFM兼有PWM 和PFM的优点。

DC/DC变换器是通过与内部频率同步开关进行升压或降压，通过变化开关次数进行控制，从而得到与设定电压相同的输出电压。

PFM控制时，当输出电压达到在设定电压以上时即会停止开关，在下降到设定电压前，DC/DC变换器不会进行任何操作。

但如果输出电压下降到设定电压以下，DC/DC变换器会再次开始开关，使输出电压达到设定电压。

PWM控制也是与频率同步进行开关，但是它会在达到升压设定值时，尽量减少流入线圈的电流，调整升压使其与设定电压保持一致。

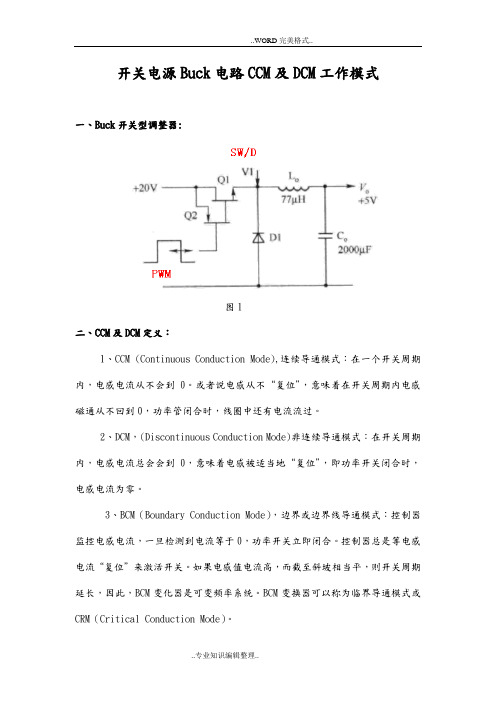

开关电源Buck电路CCM及DCM工作模式一、Buck开关型调整器:图1二、CCM及DCM定义：1、CCM (Continuous Conduction Mode),连续导通模式：在一个开关周期内，电感电流从不会到0。

或者说电感从不“复位”，意味着在开关周期内电感磁通从不回到0，功率管闭合时，线圈中还有电流流过。

2、DCM，(Discontinuous Conduction Mode)非连续导通模式：在开关周期内，电感电流总会会到0，意味着电感被适当地“复位”，即功率开关闭合时，电感电流为零。

3、BCM（Boundary Conduction Mode），边界或边界线导通模式：控制器监控电感电流，一旦检测到电流等于0，功率开关立即闭合。

控制器总是等电感电流“复位”来激活开关。

如果电感值电流高，而截至斜坡相当平，则开关周期延长，因此，BCM变化器是可变频率系统。

BCM变换器可以称为临界导通模式或CRM（Critical Conduction Mode）。

图1通过花电感电流曲线表示了三种不同的工作模式。

图2 电感工作的三种模式I的平均值，峰值电流Ip与谷值电电流斜坡的中点幅值等于直流输出电流oI之差为纹波电流。

流V三、CCM工作模式及特点根据CCM定义，测试出降压变换器工作于连续模式下的波形，如下图3所示。

图3波形1表示PWM 图形，将开关触发成导通和截止。

当开关SW 导通时，公共点SW/D 上的电压为Vin 。

相反，当开关断开时，公共点SW/D 电压将摆到负，此时电感电流对二极管D 提供偏置电流，出现负降压——续流作用。

波形3描述了电感两端电压的变化。

在平衡点，电感L 两端的平均电压为0，及S1+S2=0。

S1面积对应于开关导通时电压与时间的乘积，S2面积对应于开关关断时电压与时间的乘积。

S1简单地用矩形高度（in V -out V ）乘以D sw T ，而S2也是矩形高度-out V t 乘以（1-D ）sw T 。

关于电力操作电源两种控制方式的比较doc-关于电力操作电引言开关电源是一个闭环的自动操纵系统，开关电源的操纵环节的设计是其设计的重要组成部分。

其常用的设计步骤是对主电路建立小信号模型，作出开环波特图，然后按照性能指标要求，运用经典自动操纵理论，设计校正系统，使系统具有良好的稳态和暂态性能。

专门多研究者对开关电源的操纵系统进行了分析[1][4]。

应用在电力领域的开关电源一样要求能工作在恒压和恒流两种模式，在操纵上有两种常用的实现方式：一种是采纳并联式双环操纵，在系统中建立两个独立的电压环和电流环。

这种操纵方式简单稳固，容易设计，稳固时只工作在某个单环操纵下，两个操纵环可不能互相干扰，能够保证专门好的恒压和恒流精度。

另一种是采纳串级式双环操纵，当系统工作在恒压模式下时是用双环操纵，工作在恒流模式下是用单环操纵。

电力操作电源一样为并联工作的模块式电源，在这种并联运行的电源中限流特性十分重要，否则当一台模块退出工作时，其它模块会因不能及时限流而引起连锁反应，相继爱护退出工作。

另外，从操纵的角度来讲，减小运行参数对操纵系统稳固性的阻碍，增强系统的鲁棒性是专门重要的。

本文通过对两种操纵方式进行建模分析，对两种操纵方式的限流速度和操纵稳固性进行了比较，并通过实验得到了验证。

2两种操纵方式分析21并联式双环操纵方式这种操纵方式电路原理图如图1所示，使用两个并联的单环分不实现电路的恒压和恒流功能，电压环PI调剂器输出和电流环PI调剂器输出均通过一个二极管接到三角波比较器的正输入端，电路工作时，若电压环PI调剂器输出UV1小于电流环PI调剂器输出UC1，则DV1导通，电路工作在电压环操纵模式；反之DC1导通，电路工作在电流环操纵模式。

这种操纵方式下，在稳固工作时，电压环和电流环只有一个环在工作，可不能互相干扰。

而且单环操纵的设计和分析都相图1并联式双环操纵方式的电路原理图图2电压环单环操纵模式下的电路方框图图3电流环单环操纵模式下的电路方框图图4电压环单环开环波特图图5电流环单环开环波特图对简单。

开关电源电流控制模式工作原理1. 电流控制模式简介开关电源的电流控制模式是一种常见的控制方法，主要用于稳定和调节电源的输出电流。

通过检测电源的输出电流并对其进行相应的调节，可以确保输出电流保持在一个预设的范围内。

这种控制模式在各种电子设备和系统中得到了广泛应用，如计算机、通信设备、医疗设备等。

2. 反馈环路组成电流控制模式的开关电源通常包含一个反馈环路，用于将输出电流与预设值进行比较，并根据比较结果进行调节。

反馈环路主要由电流检测器、误差放大器、调节器、PWM比较器和开关管等元件组成。

3. 误差放大器误差放大器是反馈环路中的一个关键元件，用于放大输出电流与预设值之间的误差。

误差放大器的输出与输入成比例关系，当输出电流偏离预设值时，误差放大器的输出会相应地增加或减小，以驱动调节器进行相应的调节。

4. 调节器调节器是反馈环路中的另一个重要元件，它通常采用PID（比例-积分-微分）控制器或类似的控制器。

调节器接收误差放大器的输出信号，并根据预设的控制参数（如比例系数、积分系数和微分系数）计算出一个控制信号。

该控制信号用于调节PWM比较器的输出，从而控制开关管的通断时间。

5. PWM比较器PWM比较器是开关电源中的另一个关键元件，它根据调节器输出的控制信号和振荡器输出的三角波信号进行比较，产生一个脉宽调制信号。

该信号的脉冲宽度与控制信号的大小成比例关系，从而控制开关管的通断时间，进而调节输出电流的大小。

6. 开关管控制开关管是开关电源中的主要执行元件，用于控制电源的通断。

在电流控制模式下，开关管的通断时间由PWM比较器输出的脉宽调制信号控制。

当脉宽调制信号为高电平时，开关管导通，电能输出到负载；当脉宽调制信号为低电平时，开关管关断，停止电能输出。

通过调节脉宽调制信号的占空比（即高电平时间占一个周期的比例），可以调节输出电流的大小。

7. 输出电压调整在某些情况下，开关电源需要具备输出电压调整功能。

通过在反馈环路中引入输出电压检测和相应的调节机制，可以实现对输出电压的稳定和调节。

【很完整】⽜⼈教你开关电源各功能部分原理分析、计算与选型1 开关电源介绍此⽂档是作为张占松⾼级开关电源设计之后的强化培训，基于计划安排，由申⼯讲解了变压器设计之后，在此⽂章中简单带过变压器设计原理，重点讲解电路⼯作原理和设计过程中关键器件计算与选型。

开关电源的⼯作过程相当容易理解，其拥有三个明显特征：开关：电⼒电⼦器件⼯作在开关状态⽽不是线性状态⾼频：电⼒电⼦器件⼯作在⾼频⽽不是接近⼯频的低频直流：开关电源输出的是直流⽽不是交流也可以输出⾼频交流如电⼦变压器1.1 开关电源基本组成部分1.2 开关电源分类：开关电源按照拓扑分很多类型：buck boost 正激反激半桥全桥 LLC 等等，但是从本质上区分，开关电源只有两种⼯作⽅式：正激：是开关管开通时传输能量，反激：开关管关断时传输能量。

下⾯将以反激电源为例进⾏讲解。

1.3 反激开关电源简介反激⼜被称为隔离buck-boost 电路。

基本⼯作原理：开关管打开时变压器存储能量，开关管关断时释放存储的能量反激开关电源根据开关管数⽬可分为双端和单端反激。

根据反激变压器⼯作模式可分为CCM 和DCM 模式反激电源。

根据控制⽅式可分为PFM 和PWM 型反激电源。

根据驱动占空⽐的产⽣⽅式可分为电压型和电流型反激开关电源。

我们所要讲的反激电源精确定义为：电流型PWM 单端反激电源。

1.4 电流型PWM 单端反激电源此类反激电源优点：结构简单价格便宜，适⽤⼩功率电源。

此类反激电源缺点：功率较⼩，⼀般在150w 以下，纹波较⼤，电压负载调整率低，⼀般⼤于5%。

此类反激电源设计难点主要是变压器的设计，特别是宽输⼊电压，多路输出的变压器。

2 举例讲解设计过程为了更清楚了解设计中详细计算过程，我们将以220VAC-380VAC 输⼊，+5V±3%（5A），±15±5%（0.5A）三路共地输出反激电源为例讲解设计过程。

提出上⾯要求，选择思路如下：提出上⾯要求，选择思路如下：电源总输出功率P=5*5W+15*0.5*2=40W 功率较⼩，可以选择反激开关电源。

开关电源电压和电流两种控制类型开关电源有两种控制类型，一种是电压控制（Voltage Mode Control），另一种是电流控制（Current Mode Control）。

二者有各自的优缺点，很难讲某种控制类型对所有应用都是最优化的，应根据实际情况加以选择。

1、电压控制型开关电源的基本原理是什么？电压控制是开关电源最常用的一种控制类型。

以降压式开关稳压器（即Buck变换器）为例，电压控制型的基本原理及工作波形分别如图2-2-2（a）、（b）所示。

电压控制型的特点是首先通过对输出电压进行取样（必要时还可增加取样电阻分压器），所得到的取样电压UQ就作为控制环路的输入信号；然后对取样电压UQ和基准电压UREF进行比较，并将比较结果放大成误差电压Ur，再将Ur送至PWM 比较器与锯齿波电压UJ进行比较，获得脉冲宽度与误差电压成正比的调制信号。

图中的振荡器有两路输出，一路输出为时钟信号（方波或矩形波），另一路为锯齿波信号，CT为锯齿波振荡器的定时电容。

T为高频变压器，VT为功率开关管。

降压式输出电路由整流管VD1、续流二极管VD2、储能电感L和滤波电容CO组成。

PWM锁存器的R 为复位端，S为置位端，Q为锁存器输出端，输出波形如图2-2-2（b）所示。

图2-2-2电压控制型开关电源的基本原理及工作波形（a）基本原理；（b）工作波形2、电压控制型开关电源有哪些优点？电压控制型开关电源具有以下优点：（1）它属于闭环控制系统，且只有一个电压反馈回路（即电压控制环），电路设计比较简单。

（2）在调制过程中工作稳定。

（3）输出阻抗低，可采用多路电源给同一个负载供电。

3、电压控制型开关电源有哪些缺点？电压控制型开关电源的主要缺点如下：（1）响应速度较慢。

虽然在电压控制型电路中使用了电流检测电阻RS，但RS并未接入控制环路。

因此，当输入电压发生变化时，必须等输出电压发生变化之后，才能对脉冲宽度进行调节。

由于滤波电路存在滞后时间，输出电压的变化要经过多个周期后才能表现出来。

一、引言PWM开关稳压或稳流电源基本工作原理就是在输入电压变化、内部参数变化、外接负载变化的情况下，控制电路通过被控制信号与基准信号的差值进行闭环反馈，调节主电路开关器件的导通脉冲宽度，使得开关电源的输出电压或电流等被控制信号稳定。

PWM的开关频率一般为恒定，控制取样信号有：输出电压、输入电压、输出电流、输出电感电压、开关器件峰值电流。

由这些信号可以构成单环、双环或多环反馈系统，实现稳压、稳流及恒定功率的目的，同时可以实现一些附带的过流保护、抗偏磁、均流等功能。

对于定频调宽的PWM闭环反馈控制系统，主要有五种PWM反馈控制模式。

下面以VDMOS开关器件构成的稳压正激型降压斩波器为例说明五种PWM反馈控制模式的发展过程、基本工作原理、详细电路原理示意图、波形、特点及应用要点，以利于选择应用及仿真建模研究。

二、开关电源PWM的五种反馈控制模式1. 电压模式控制PWM (VOLTAGE-MODE CONTROL PWM)：如图1所示为BUCK降压斩波器的电压模式控制PWM反馈系统原理图。

电压模式控制PWM是六十年代后期开关稳压电源刚刚开始发展起就采用的第一种控制方法。

该方法与一些必要的过电流保护电路相结合，至今仍然在工业界很好地被广泛应用。

电压模式控制只有一个电压反馈闭环，采用脉冲宽度调制法，即将电压误差放大器采样放大的慢变化的直流信号与恒定频率的三角波上斜波相比较，通过脉冲宽度调制原理，得到当时的脉冲宽度，见图1A中波形所示。

逐个脉冲的限流保护电路必须另外附加。

主要缺点是暂态响应慢。

当输入电压突然变小或负载阻抗突然变小时，因为有较大的输出电容C及电感L相移延时作用，输出电压的变小也延时滞后，输出电压变小的信息还要经过电压误差放大器的补偿电路延时滞后，才能传至PWM比较器将脉宽展宽。

这两个延时滞后作用是暂态响应慢的主要原因。

图1A电压误差运算放大器（E/A）的作用有三：①将输出电压与给定电压的差值进行放大及反馈，保证稳态时的稳压精度。
