高考物理电磁学知识点之稳恒电流解析含答案一、选择题1．如图所示，A 、B 两闭合圆形线圈用同样导线且均绕成100匝。
半径A B 2R R =，内有以B 线圈作为理想边界的匀强磁场。
若磁场均匀减小，则A 、B 环中感应电动势A B :E E 与产生的感应电流A B :I I 分别是（ ）A ．AB :2:1E E =；A B :1:2I I =B ．A B :2:1E E =；A B :1:1I I =C ．A B :1:1E E =；A B :2:1I I =D ．A B :1:1E E =；A B :1:2I I =2．某些肿瘤可以用“质子疗法”进行治疗。
在这种疗法中，为了能让质子进入癌细胞，首先要实现质子的高速运动，该过程需要一种被称作“粒子加速器”的装置来实现。
质子先被加速到较高的速度，然后轰击肿瘤并杀死癌细胞。
如图所示，来自质子源的质子（初速度为零），经加速电压为U 的加速器加速后，形成细柱形的质子流。
已知细柱形的质子流横截面积为S ，其等效电流为I ；质子的质量为m ，其电量为e .那么这束质子流内单位体积的质子数n 是A 2I U eS mB I m eS eUC 2I eU eS mD 2Im eS eU3．如图所示为某同学利用传感器研究电容器放电过程的实验电路，实验时先使开关S 与1 端相连，电源向电容器充电，待电路稳定后把开关S 掷向2 端，电容器通过电阻放电，传感器将电流信息传入计算机，屏幕上显示出电流随时间变化的i ﹣t 曲线，这个曲线的横坐标是放电时间，纵坐标是放电电流。
仅由这个i﹣t曲线所提供的信息可以估算出A．电容器的电容B．一段时间内电容器放电的电荷量C．某时刻电容器两极板间的电压D．一段时间内电阻产生的热量4．在温控电路中，通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制．如图所示，R1为电阻箱，R2为半导体热敏电阻，C为电容器．已知热敏电阻的阻值随温度的升高而减小，则有（）A．若R1固定，当环境温度降低时电压表的示数减小B．若R1固定，当环境温度降低时R1消耗的功率增大C．若R1固定，当环境温度降低时，电容器C的电荷量减少D．若R1固定，环境温度不变，当电容器C两极板间的距离增大时极板之间的电场强度减小5．物理学中常用两个物理量的比值定义一个新的物理量，如速度是用位移与时间的比值来定义的，即xvt=．下面四个物理量的表达式不属于．．．比值定义的是A．电流qIt=B．电势PEqϕ=C．电容QCU=D．电阻lRSρ=6．如图所示，电路中A灯与B灯的电阻相同，电源的内阻不可忽略，则当滑动变阻器R 的滑动片P向上滑动时，两灯亮度的变化情况是（）A．A灯变亮，B灯变亮B．A灯变暗，B灯变亮C．A灯变暗，B灯变暗D．A灯变亮，B灯变暗7．如图是某款能一件自动上水的全自动智能电热壶，当壶内水位过低时能自动加满水，加热之后的水，时间长了冷却，机器又可以自动加热到设定温度。

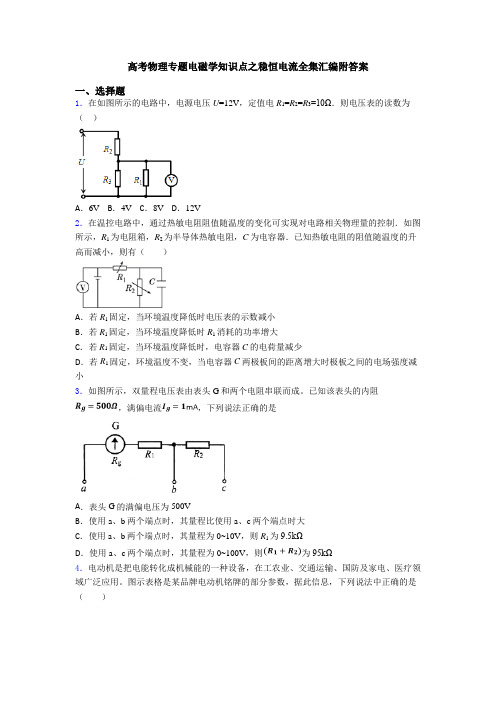

高考物理专题电磁学知识点之稳恒电流全集汇编附答案一、选择题1．在如图所示的电路中，电源电压U=12V，定值电R1=R2=R3=10Ω．则电压表的读数为（）A．6V B．4V C．8V D．12V2．在温控电路中，通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制．如图所示，R1为电阻箱，R2为半导体热敏电阻，C为电容器．已知热敏电阻的阻值随温度的升高而减小，则有（）A．若R1固定，当环境温度降低时电压表的示数减小B．若R1固定，当环境温度降低时R1消耗的功率增大C．若R1固定，当环境温度降低时，电容器C的电荷量减少D．若R1固定，环境温度不变，当电容器C两极板间的距离增大时极板之间的电场强度减小3．如图所示，双量程电压表由表头G和两个电阻串联而成。
已知该表头的内阻，满偏电流，下列说法正确的是A．表头G的满偏电压为500VB．使用a、b两个端点时，其量程比使用a、c两个端点时大C．使用a、b两个端点时，其量程为0~10V，则R1为9.5kΩD．使用a、c两个端点时，其量程为0~100V，则为95kΩ4．电动机是把电能转化成机械能的一种设备，在工农业、交通运输、国防及家电、医疗领域广泛应用。
图示表格是某品牌电动机铭牌的部分参数，据此信息，下列说法中正确的是（）A．该电动机的发热功率为1100WB．该电动机转化为机械能的功率为1100WC．该电动机的线圈电阻R为8.8ΩD．该电动机正常工作时每分钟对外做的功为46.610J5．在如图所示的电路中，闭合开关S后，a、b、c三盏灯均能发光，电源电动势为E，内阻为r。
现将变阻器R的滑片稍向下滑动一些，则（）A．b灯和c灯变暗，a灯变亮B．a灯和c灯变亮，b灯变暗C．a灯和c灯变暗，b灯变亮D．a灯和b灯变暗，c灯变亮6．如图所示，电路中A灯与B灯的电阻相同，电源的内阻不可忽略，则当滑动变阻器R 的滑动片P向上滑动时，两灯亮度的变化情况是（）A．A灯变亮，B灯变亮B．A灯变暗，B灯变亮C．A灯变暗，B灯变暗D．A灯变亮，B灯变暗7．如图所示的电路，闭合开关S后，a、b、c三盏灯均能发光，电源电动势E恒定且内阻r不可忽略．现将变阻器R的滑片稍向上滑动一些，三盏灯亮度变化的情况是（）A．a灯变亮，b灯和c灯变暗B．a灯和c灯变亮，b灯变暗C．a灯和c灯变暗，b灯变亮D．a灯和b灯变暗，c灯变亮8．如图所示，电源电动势E=30V，内阻r=1Ω，直流电动机线圈电阻R M=1Ω，定值电阻R=9Ω。

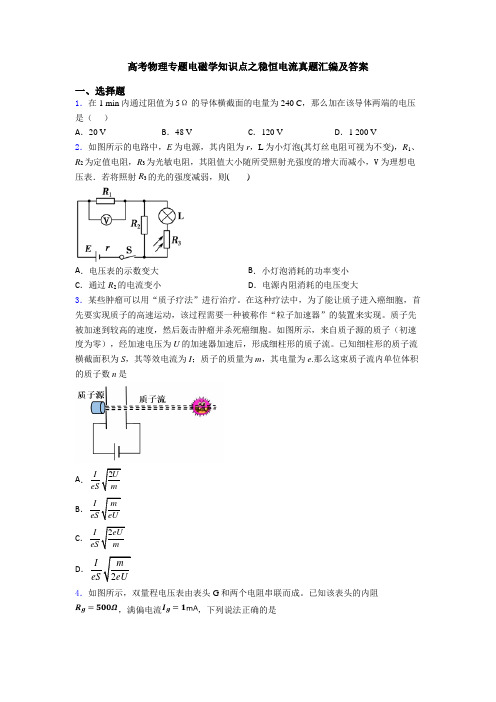

高考物理专题电磁学知识点之稳恒电流真题汇编及答案一、选择题1．在1 min 内通过阻值为5Ω的导体横截面的电量为240 C ，那么加在该导体两端的电压是（ ）A ．20 VB ．48 VC ．120 VD ．1 200 V2．如图所示的电路中，E 为电源，其内阻为r ，L 为小灯泡(其灯丝电阻可视为不变)，R 1、R 2为定值电阻，R 3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V 为理想电压表．若将照射R 3的光的强度减弱，则( )A ．电压表的示数变大B ．小灯泡消耗的功率变小C ．通过R 2的电流变小D ．电源内阻消耗的电压变大3．某些肿瘤可以用“质子疗法”进行治疗。
在这种疗法中，为了能让质子进入癌细胞，首先要实现质子的高速运动，该过程需要一种被称作“粒子加速器”的装置来实现。
质子先被加速到较高的速度，然后轰击肿瘤并杀死癌细胞。
如图所示，来自质子源的质子（初速度为零），经加速电压为U 的加速器加速后，形成细柱形的质子流。
已知细柱形的质子流横截面积为S ，其等效电流为I ；质子的质量为m ，其电量为e .那么这束质子流内单位体积的质子数n 是A ．2I U eS mB ．I m eS eU C ．2I eU eS m D ．2Im eS eU4．如图所示，双量程电压表由表头G 和两个电阻串联而成。
已知该表头的内阻，满偏电流，下列说法正确的是A．表头G的满偏电压为500VB．使用a、b两个端点时，其量程比使用a、c两个端点时大C．使用a、b两个端点时，其量程为0~10V，则R1为9.5kΩD．使用a、c两个端点时，其量程为0~100V，则为95kΩ5．如图所示的电路，R1、R2、R4均为定值电阻，R3为热敏电阻(温度升高，电阻减小)，电源的电动势为E，内阻为r.起初电容器中悬停一质量为m的带电尘埃，当环境温度降低时，下列说法正确的是()A．电压表和电流表的示数都减小B．电压表和电流表的示数都增大C．电压表和电流表的示数变化量之比保持不变D．带电尘埃将向下极板运动6．电动机是把电能转化成机械能的一种设备，在工农业、交通运输、国防及家电、医疗领域广泛应用。

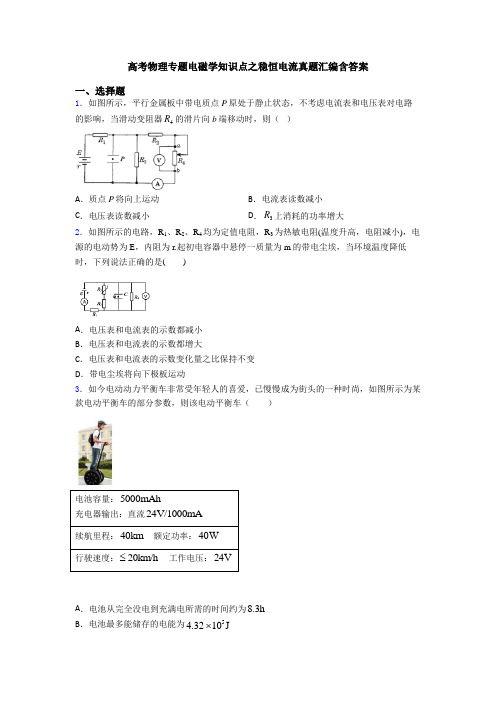

高考物理专题电磁学知识点之稳恒电流真题汇编含答案一、选择题1．如图所示，平行金属板中带电质点P 原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器4R 的滑片向b 端移动时，则（ ）A ．质点P 将向上运动B ．电流表读数减小C ．电压表读数减小D ．3R 上消耗的功率增大2．如图所示的电路，R 1、R 2、R 4均为定值电阻，R 3为热敏电阻(温度升高，电阻减小)，电源的电动势为E ，内阻为r.起初电容器中悬停一质量为m 的带电尘埃，当环境温度降低时，下列说法正确的是( )A ．电压表和电流表的示数都减小B ．电压表和电流表的示数都增大C ．电压表和电流表的示数变化量之比保持不变D ．带电尘埃将向下极板运动3．如今电动动力平衡车非常受年轻人的喜爱，已慢慢成为街头的一种时尚，如图所示为某款电动平衡车的部分参数，则该电动平衡车（ ）电池容量：5000mAh充电器输出：直流24V/1000mA续航里程：40km 额定功率：40W行驶速度：20km/h ≤ 工作电压：24VA ．电池从完全没电到充满电所需的时间约为8.3hB ．电池最多能储存的电能为54.3210J ⨯C．骑行时的工作电流为1AD．充满电后能工作5h4．如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则（）A．V的读数变大，A的读数变小B．V的读数变大，A的读数变大C．V的读数变小，A的读数变小D．V的读数变小，A的读数变大5．如图所示的电路，闭合开关S后，a、b、c三盏灯均能发光，电源电动势E恒定且内阻r不可忽略．现将变阻器R的滑片稍向上滑动一些，三盏灯亮度变化的情况是（）A．a灯变亮，b灯和c灯变暗B．a灯和c灯变亮，b灯变暗C．a灯和c灯变暗，b灯变亮D．a灯和b灯变暗，c灯变亮6．某同学利用一块表头和三个定值电阻设计了如图所示的电表，该电表有1、2两个量程．关于该电表，下列说法中正确的是A．测电压时，量程1一定小于量程2，与R1、R2和R3的阻值无关B．测电流时，量程1一定大于量程2，与R1、R2和R3的阻值无关C．测电压时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关D．测电流时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关7．电线是家庭装修中不可或缺的基础建材，电线的质量直接关系到用电安全。

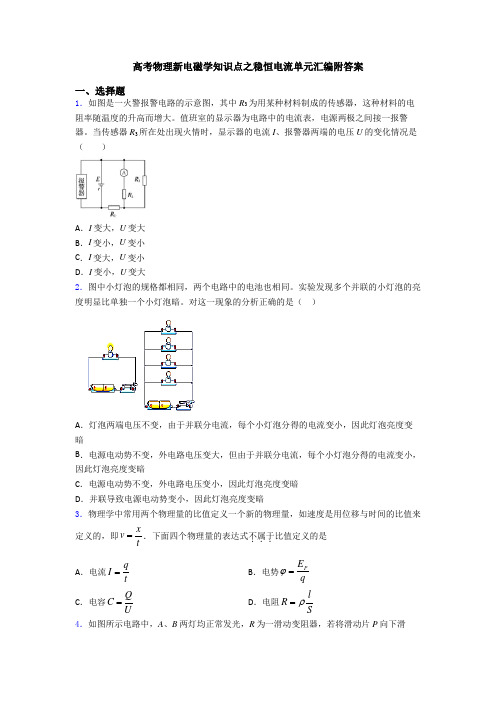

高考物理新电磁学知识点之稳恒电流单元汇编附答案一、选择题1．如图是一火警报警电路的示意图，其中R3为用某种材料制成的传感器，这种材料的电阻率随温度的升高而增大。
值班室的显示器为电路中的电流表，电源两极之间接一报警器。
当传感器R3所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（）A．I变大，U变大B．I变小，U变小C．I变大，U变小D．I变小，U变大2．图中小灯泡的规格都相同，两个电路中的电池也相同。
实验发现多个并联的小灯泡的亮度明显比单独一个小灯泡暗。
对这一现象的分析正确的是（）A．灯泡两端电压不变，由于并联分电流，每个小灯泡分得的电流变小，因此灯泡亮度变暗B．电源电动势不变，外电路电压变大，但由于并联分电流，每个小灯泡分得的电流变小，因此灯泡亮度变暗C．电源电动势不变，外电路电压变小，因此灯泡亮度变暗D．并联导致电源电动势变小，因此灯泡亮度变暗3．物理学中常用两个物理量的比值定义一个新的物理量，如速度是用位移与时间的比值来定义的，即xvt=．下面四个物理量的表达式不属于．．．比值定义的是A．电流qIt=B．电势PEqϕ=C．电容QCU=D．电阻lRSρ=4．如图所示电路中，A、B两灯均正常发光，R为一滑动变阻器，若将滑动片P向下滑动，则（）A．A灯变亮B．B灯变亮C．总电流变小D．R1上消耗功率变大5．下列说法正确的是（）A．电源是通过非静电力做功把电能转化为其他形式的能的装置B．库仑提出了库仑定律，并最早用实验测得元电荷e的数值C．英国物理学家法拉第最早引入了电场的概念，并提出用电场线表示电场D．牛顿设计了理想斜面实验，得出力不是物体产生运动的原因6．在如图所示的电路中，闭合开关S后，a、b、c三盏灯均能发光，电源电动势为E，内阻为r。
现将变阻器R的滑片稍向下滑动一些，则（）A．b灯和c灯变暗，a灯变亮B．a灯和c灯变亮，b灯变暗C．a灯和c灯变暗，b灯变亮D．a灯和b灯变暗，c灯变亮7．如图是某品牌手机电池的铭牌，根据你所学的物理知识进行判断，下列说法正确的是A．“3000mAh”表示该电池储存的电能最多10800JB．“11.55Wh”表示该电池储存的电能最多为41580JC．一个标注为“3V，4000F”的超级电容器容纳的电荷量肯定比该电池能释放的电荷量多D．用匹配的充电器给电池充电，若把电池从电量为10%充电到40%花了30分钟，则充电器消耗的平均电功率为6.93W8．如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则（）A ．V 的读数变大，A 的读数变小B ．V 的读数变大，A 的读数变大C ．V 的读数变小，A 的读数变小D ．V 的读数变小，A 的读数变大9．如图所示的电路，闭合开关S 后，a 、b 、c 三盏灯均能发光，电源电动势E 恒定且内阻r 不可忽略．现将变阻器R 的滑片稍向上滑动一些，三盏灯亮度变化的情况是（ ）A ．a 灯变亮，b 灯和c 灯变暗B ．a 灯和c 灯变亮，b 灯变暗C ．a 灯和c 灯变暗，b 灯变亮D ．a 灯和b 灯变暗，c 灯变亮10．如图所示，定值电阻R =20Ω，电动机线圈的电阻R 0=10Ω，当开关S 断开时，电流表的示数是0.5A ．当开关S 闭合后，电动机转动起来，电路两端的电压不变，电流表的示数I 和电路消耗的电功率P 应是（ ）A ．I =1.5AB ．I ＜1.5AC ．P =15WD ．P ＞15W11．电线是家庭装修中不可或缺的基础建材，电线的质量直接关系到用电安全。
高考物理专题电磁学知识点之稳恒电流全集汇编含答案解析一、选择题1．移动充电宝是一种能直接给手机等移动设备充电的储能装置。
如图所示为某品牌充电宝的技术参数。
关于该充电宝，下列说法中正确的是（）A．在给充电宝充电时，是将化学能转化为电能B．给该无电的充电宝充电，需要30h才能充满C．给该无电的充电宝充满电，需要消耗111Wh的电能D．该充电宝用“输出1”给手机充电时，输出功率为5W2．如图所示为某同学利用传感器研究电容器放电过程的实验电路，实验时先使开关S与1 端相连，电源向电容器充电，待电路稳定后把开关S 掷向2 端，电容器通过电阻放电，传感器将电流信息传入计算机，屏幕上显示出电流随时间变化的i﹣t曲线，这个曲线的横坐标是放电时间，纵坐标是放电电流。
仅由这个i﹣t曲线所提供的信息可以估算出A．电容器的电容B．一段时间内电容器放电的电荷量C．某时刻电容器两极板间的电压D．一段时间内电阻产生的热量3．图中小灯泡的规格都相同，两个电路中的电池也相同。
实验发现多个并联的小灯泡的亮度明显比单独一个小灯泡暗。
对这一现象的分析正确的是（）A．灯泡两端电压不变，由于并联分电流，每个小灯泡分得的电流变小，因此灯泡亮度变暗B．电源电动势不变，外电路电压变大，但由于并联分电流，每个小灯泡分得的电流变小，因此灯泡亮度变暗C．电源电动势不变，外电路电压变小，因此灯泡亮度变暗D．并联导致电源电动势变小，因此灯泡亮度变暗4．如图所示电路中，A、B两灯均正常发光，R为一滑动变阻器，若将滑动片P向下滑动，则（）A．A灯变亮B．B灯变亮C．总电流变小D．R1上消耗功率变大5．如图所示，图线a是某一电源的U－I曲线，图线b是一定值电阻的U－I曲线．若将该电源与该定值电阻连成闭合电路（已知该电源的内阻r=2.0Ω），则说法错误的是（）A．该定值电阻为6ΩB．该电源的电动势为20VC．将2只这种电阻串联作为外电阻，电源输出功率最大D．将3只这种电阻并联作为外电阻，电源输出功率最大6．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C．闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为ΔU，电流表示数的变化量为ΔI，则下列说法错误的是A．变化过程中ΔU和ΔI的比值保持不变B．电压表示数变大，电流表示数变小C．电阻R0两端电压减小，减小量为ΔUD．电容器的带电量增大，增加量为CΔU7．硅光电池是一种太阳能电池，具有低碳环保的优点。
高考物理新电磁学知识点之稳恒电流知识点总复习附答案解析一、选择题1．一平行板电容器C，极板是水平放置的，电路如图所示.闭合电键,今有一质量为m的带电油滴悬浮在两极板之间静止不动.下列说法正确的是A．油滴带正电B．要使油滴上升，可增大滑动变阻器R1的阻值C．只增大两极板间的距离，油滴将向下加速D．只将平行板电容器上极板向右平移少许,带电液滴将加速上升2．图中小灯泡的规格都相同，两个电路中的电池也相同。
实验发现多个并联的小灯泡的亮度明显比单独一个小灯泡暗。
对这一现象的分析正确的是（）A．灯泡两端电压不变，由于并联分电流，每个小灯泡分得的电流变小，因此灯泡亮度变暗B．电源电动势不变，外电路电压变大，但由于并联分电流，每个小灯泡分得的电流变小，因此灯泡亮度变暗C．电源电动势不变，外电路电压变小，因此灯泡亮度变暗D．并联导致电源电动势变小，因此灯泡亮度变暗3．如图所示，双量程电压表由表头G和两个电阻串联而成。
已知该表头的内阻，满偏电流，下列说法正确的是A．表头G的满偏电压为500VB．使用a、b两个端点时，其量程比使用a、c两个端点时大C．使用a、b两个端点时，其量程为0~10V，则R1为9.5kΩD．使用a、c两个端点时，其量程为0~100V，则为95kΩ4．电动机是把电能转化成机械能的一种设备，在工农业、交通运输、国防及家电、医疗领域广泛应用。
图示表格是某品牌电动机铭牌的部分参数，据此信息，下列说法中正确的是（）A．该电动机的发热功率为1100WB．该电动机转化为机械能的功率为1100WC．该电动机的线圈电阻R为8.8ΩD．该电动机正常工作时每分钟对外做的功为46.610J5．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C．闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为ΔU，电流表示数的变化量为ΔI，则下列说法错误的是A．变化过程中ΔU和ΔI的比值保持不变B．电压表示数变大，电流表示数变小C．电阻R0两端电压减小，减小量为ΔUD．电容器的带电量增大，增加量为CΔU6．如下图的电路中,当滑动变阻器的滑动头向下滑动时,A、B两灯亮度的变化情况为( )A．A灯和B灯都变亮B．A灯和B灯都变暗C．A灯变亮,B灯变暗D．A灯变暗,B灯变亮7．某同学利用一块表头和三个定值电阻设计了如图所示的电表，该电表有1、2两个量程．关于该电表，下列说法中正确的是A．测电压时，量程1一定小于量程2，与R1、R2和R3的阻值无关B．测电流时，量程1一定大于量程2，与R1、R2和R3的阻值无关C．测电压时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关D．测电流时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关8．某同学将一直流电源的总功率P E、输出功率P和电源内部的发热功率P r随路端电压U 变化的图线画在了同一坐标上，如图中的a、b、c所示，下面说法不正确的是（）A．反映P r变化的图线是bB．电源电动势为8VC．电源内阻为2ΩD．当电压为2V时，外电路的电阻为2Ω9．如图所示，定值电阻R=20Ω，电动机线圈的电阻R0=10Ω，当开关S断开时，电流表的示数是0.5A．当开关S闭合后，电动机转动起来，电路两端的电压不变，电流表的示数I和电路消耗的电功率P应是（）A．I=1.5A B．I＜1.5AC．P=15W D．P＞15W10．电源电动势为3V、内阻为2Ω，灯的电阻为1Ω，滑动变阻器变化范围为0～5Ω，如图所示连接，在滑动变阻器滑片从左向右滑动的过程中，下列描述正确的是（）A ．灯的亮度逐渐先变暗后变亮B ．电源的输出功率逐渐减小C ．滑动变阻器的功率先变大后变小D ．电源的效率逐渐减小11．如图所示，A 、B 两闭合圆形线圈用同样导线且均绕成100匝。
高考物理专题电磁学知识点之稳恒电流全集汇编及答案解析一、选择题1．如图为多用电表欧姆档的原理示意图，其中电流表的满偏电流为300μA，内阻R g=100Ω，调零电阻的最大值R0=50kΩ，电池电动势E=1.5V，电源内阻不计。
将两表笔短接调零后，用它测量电阻R x，当电流计指针只在满刻度的一半时，R x的阻值是（）A．25kΩB．5kΩC．50kΩD．50Ω2．如图所示的电路，R1、R2、R4均为定值电阻，R3为热敏电阻(温度升高，电阻减小)，电源的电动势为E，内阻为r.起初电容器中悬停一质量为m的带电尘埃，当环境温度降低时，下列说法正确的是()A．电压表和电流表的示数都减小B．电压表和电流表的示数都增大C．电压表和电流表的示数变化量之比保持不变D．带电尘埃将向下极板运动3．下列说法正确的是（）A．电源是通过非静电力做功把电能转化为其他形式的能的装置B．库仑提出了库仑定律，并最早用实验测得元电荷e的数值C．英国物理学家法拉第最早引入了电场的概念，并提出用电场线表示电场D．牛顿设计了理想斜面实验，得出力不是物体产生运动的原因4．如图是某品牌手机电池的铭牌，根据你所学的物理知识进行判断，下列说法正确的是A．“3000mAh”表示该电池储存的电能最多10800JB．“11.55Wh”表示该电池储存的电能最多为41580JC．一个标注为“3V，4000F”的超级电容器容纳的电荷量肯定比该电池能释放的电荷量多D．用匹配的充电器给电池充电，若把电池从电量为10%充电到40%花了30分钟，则充电器消耗的平均电功率为6.93W5．硅光电池是一种太阳能电池，具有低碳环保的优点。
如图所示，图线a是该电池在某光照强度下路端电压U和电流I变化的关系图象，图线b是某电阻R的U−I图象。
在该光照强度下将它们组成闭合回路时，下列说法中正确的是（）A．硅光电池的电动势大于3.6VB．硅光电池的总功率为0.4WC．硅光电池的内阻消耗的热功率为0.32WD．若将R换成阻值更大的电阻（光照不变），电源效率将减小6．某同学利用一块表头和三个定值电阻设计了如图所示的电表，该电表有1、2两个量程．关于该电表，下列说法中正确的是A．测电压时，量程1一定小于量程2，与R1、R2和R3的阻值无关B．测电流时，量程1一定大于量程2，与R1、R2和R3的阻值无关C．测电压时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关D．测电流时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关7．如图所示，电源电动势为E，内阻为r．电路中的2R、3R分别为总阻值一定的滑动变阻器，0R为定值电阻，1R为光敏电阻（其电阻随光照强度增大而减小）．当开关S闭合时，电容器中一带电微粒恰好处于静止状态．下列说法中正确的是（）A．只逐渐增大1R的光照强度，电阻0R消耗的电功率变大，电阻3R中有向上的电流B．只调节电阻3R的滑动端2P向上端移动时，电源消耗的功率变大，电阻3R中有向上的电流C ．只调节电阻2R 的滑动端1P 向下端移动时，电压表示数变大，带电微粒向下运动D ．若断开开关S ，电容器所带电荷量变大，带电微粒向上运动8．如图所示，A 、B 两闭合圆形线圈用同样导线且均绕成100匝。
高考物理最新电磁学知识点之稳恒电流知识点总复习附答案解析一、选择题1．如图所示的电路中，电源内阻不能忽略，电流表和电压表均为理想电表，下列说法中不正确的是（）A．若1R短路，电流表示数变小，电压表示数为零B．若2R短路，电流表示数变小，电压表示数变大C．若3R断路，电流表示数为零，电压表示数变大D．若4R断路，电流表示数变小，电压表示数变大2．物理学中常用两个物理量的比值定义一个新的物理量，如速度是用位移与时间的比值来定义的，即xvt=．下面四个物理量的表达式不属于．．．比值定义的是A．电流qIt=B．电势PEqϕ=C．电容QCU=D．电阻lRSρ=3．如图所示的电路，R1、R2、R4均为定值电阻，R3为热敏电阻(温度升高，电阻减小)，电源的电动势为E，内阻为r.起初电容器中悬停一质量为m的带电尘埃，当环境温度降低时，下列说法正确的是()A．电压表和电流表的示数都减小B．电压表和电流表的示数都增大C．电压表和电流表的示数变化量之比保持不变D．带电尘埃将向下极板运动4．如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则（）A．V的读数变大，A的读数变小B．V的读数变大，A的读数变大C．V的读数变小，A的读数变小D．V的读数变小，A的读数变大5．如图所示，直线A为电源的路端电压与总电流关系的伏安图线，直线B为电阻R两端电压与通过该电阻流关系的伏安图线，用该电源和该电阻组成闭合电路，电源的输出功率和效率分别是（）A．2W，66.7%B．2W，33.3%C．4W，33.3%D．4W，66.7%6．如下图的电路中,当滑动变阻器的滑动头向下滑动时,A、B两灯亮度的变化情况为( )A．A灯和B灯都变亮B．A灯和B灯都变暗C．A灯变亮,B灯变暗D．A灯变暗,B灯变亮7．如图所示，用粗细均匀的同种金属导线制成的两个正方形单匝线圈a、b，垂直放置在磁感应强度为B的匀强磁场中，a的边长为L，b的边长为2L。
高考物理最新电磁学知识点之稳恒电流真题汇编附答案一、选择题1．移动充电宝是一种能直接给手机等移动设备充电的储能装置。
如图所示为某品牌充电宝的技术参数。
关于该充电宝，下列说法中正确的是（）A．在给充电宝充电时，是将化学能转化为电能B．给该无电的充电宝充电，需要30h才能充满C．给该无电的充电宝充满电，需要消耗111Wh的电能D．该充电宝用“输出1”给手机充电时，输出功率为5W2．物理学中常用两个物理量的比值定义一个新的物理量，如速度是用位移与时间的比值来定义的，即xvt=．下面四个物理量的表达式不属于．．．比值定义的是A．电流qIt=B．电势PEqϕ=C．电容QCU=D．电阻lRSρ=3．电动机是把电能转化成机械能的一种设备，在工农业、交通运输、国防及家电、医疗领域广泛应用。
图示表格是某品牌电动机铭牌的部分参数，据此信息，下列说法中正确的是（）A．该电动机的发热功率为1100WB．该电动机转化为机械能的功率为1100WC．该电动机的线圈电阻R为8.8ΩD．该电动机正常工作时每分钟对外做的功为46.610J⨯4．硅光电池是一种太阳能电池，具有低碳环保的优点。
如图所示，图线a是该电池在某光照强度下路端电压U和电流I变化的关系图象，图线b是某电阻R的U−I图象。
在该光照强度下将它们组成闭合回路时，下列说法中正确的是（）A．硅光电池的电动势大于3.6VB．硅光电池的总功率为0.4WC．硅光电池的内阻消耗的热功率为0.32WD．若将R换成阻值更大的电阻（光照不变），电源效率将减小5．如图所示的电路，闭合开关S后，a、b、c三盏灯均能发光，电源电动势E恒定且内阻r不可忽略．现将变阻器R的滑片稍向上滑动一些，三盏灯亮度变化的情况是（）A．a灯变亮，b灯和c灯变暗B．a灯和c灯变亮，b灯变暗C．a灯和c灯变暗，b灯变亮D．a灯和b灯变暗，c灯变亮6．如图是某款能一件自动上水的全自动智能电热壶，当壶内水位过低时能自动加满水，加热之后的水，时间长了冷却，机器又可以自动加热到设定温度。
高考物理新电磁学知识点之稳恒电流真题汇编附答案解析(4)一、选择题1．电动机线圈的电阻为R，电动机正常工作时，两端电压为U通过电流为I，作时间为t，下列说法中正确的是（）A．电动机消耗的电能为B．电动机消耗的电能为C．电动机线圈生热为D．电动机线生热为2．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C．闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为ΔU，电流表示数的变化量为ΔI，则下列说法错误的是A．变化过程中ΔU和ΔI的比值保持不变B．电压表示数变大，电流表示数变小C．电阻R0两端电压减小，减小量为ΔUD．电容器的带电量增大，增加量为CΔU3．硅光电池是一种太阳能电池，具有低碳环保的优点。
如图所示，图线a是该电池在某光照强度下路端电压U和电流I变化的关系图象，图线b是某电阻R的U−I图象。
在该光照强度下将它们组成闭合回路时，下列说法中正确的是（）A．硅光电池的电动势大于3.6VB．硅光电池的总功率为0.4WC．硅光电池的内阻消耗的热功率为0.32WD．若将R换成阻值更大的电阻（光照不变），电源效率将减小4．如图所示，直线A为电源的路端电压与总电流关系的伏安图线，直线B为电阻R两端电压与通过该电阻流关系的伏安图线，用该电源和该电阻组成闭合电路，电源的输出功率和效率分别是（）A．2W，66.7%B．2W，33.3%C．4W，33.3%D．4W，66.7%5．如图是某款能一件自动上水的全自动智能电热壶，当壶内水位过低时能自动加满水，加热之后的水，时间长了冷却，机器又可以自动加热到设定温度。
某同学为了研究其工作原理，经进一步查阅厂家相关技术说明了解到：“一键加水”是由一水泵（电动机）和传感器来实现的，单独对这一部分进行测试时发现，当其两端所加电压110VU=时，电动机带不动负载，因此不转动，此时通过它的电流12AI=；当其两端所加电压236VU=时（通过变压器实现），电动机能带动负载正常运转，这时电流21AI=，则下列说法正确的是（）A．这种电热壶工作时加热部分的电阻值约为5ΩB．正常工作时，其输出的机械功率为31WC．正常工作时，其电动机内阻两端电压为32VD．使用一天该水壶消耗的电能为36KWh6．如图所示，电源电动势为E，内阻为r．电路中的2R、3R分别为总阻值一定的滑动变阻器，0R为定值电阻，1R为光敏电阻（其电阻随光照强度增大而减小）．当开关S闭合时，电容器中一带电微粒恰好处于静止状态．下列说法中正确的是（）A．只逐渐增大1R的光照强度，电阻0R消耗的电功率变大，电阻3R中有向上的电流B．只调节电阻3R的滑动端2P向上端移动时，电源消耗的功率变大，电阻3R中有向上的电流C．只调节电阻2R的滑动端1P向下端移动时，电压表示数变大，带电微粒向下运动D．若断开开关S，电容器所带电荷量变大，带电微粒向上运动7．电源电动势为3V、内阻为2Ω，灯的电阻为1Ω，滑动变阻器变化范围为0～5Ω，如图所示连接，在滑动变阻器滑片从左向右滑动的过程中，下列描述正确的是（）A．灯的亮度逐渐先变暗后变亮B．电源的输出功率逐渐减小C．滑动变阻器的功率先变大后变小D．电源的效率逐渐减小8．在如图所示的电路中，电源电压U=12V，定值电R1=R2=R3=10Ω．则电压表的读数为（）A．6V B．4V C．8V D．12V9．如图，A、B两盏电灯完全相同．当滑动变阻器的滑动头向右移动时，则（）A．A灯变亮，B灯变亮B．A灯变暗，B灯变亮C．A灯变暗，B灯变暗D．A灯变亮，B灯变暗10．如图所示,a、b端接入电源,当滑动变阻器滑片P向下滑动时,电路中两个灯泡都不亮,用电压表检查电路时,测得U ab=U,U cd=U,U ac=0,U bd=0,则故障原因可能是…( )A．变阻器短路B．变阻器断路C．a、c间灯泡断路D．两个灯泡都断路11．如图所示的电路中，输入电压U恒为12V，灯泡L上标有“6V，12W”字样，电动机线圈的电阻R M＝0.50Ω。
若灯泡恰能正常发光，以下说法中正确的是（）A．通过电动机的电流为12A B．电动机的输入功率为24WC．电动机的输出功率为12W D．电动机的热功率为2.0W12．如图所示为某同学利用传感器研究电容器放电过程的实验电路，实验时先使开关S与1 端相连，电源向电容器充电，待电路稳定后把开关S 掷向2 端，电容器通过电阻放电，传感器将电流信息传入计算机，屏幕上显示出电流随时间变化的i﹣t曲线，这个曲线的横坐标是放电时间，纵坐标是放电电流。
仅由这个i﹣t曲线所提供的信息可以估算出A．电容器的电容B．一段时间内电容器放电的电荷量C．某时刻电容器两极板间的电压D．一段时间内电阻产生的热量13．移动充电宝是一种能直接给手机等移动设备充电的储能装置。
如图所示为某品牌充电宝的技术参数。
关于该充电宝，下列说法中正确的是（）A．在给充电宝充电时，是将化学能转化为电能B．给该无电的充电宝充电，需要30h才能充满C．给该无电的充电宝充满电，需要消耗111Wh的电能D．该充电宝用“输出1”给手机充电时，输出功率为5W14．如图所示，a、b两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长l a＝3l b，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则()A ．两线圈内产生顺时针方向的感应电流B ．a 、b 线圈中感应电动势之比为9∶1C ．a 、b 线圈中感应电流之比为3∶4D ．a 、b 线圈中电功率之比为3∶115．在如图所示的电路中，a 、b 两端所加电压恒定，在A 、B 两灯的电阻不变。
将滑动变阻器的滑片向右移，则（ ）A ． 在A 、B 两灯均变亮B ． 在A 、B 两灯均变暗C ．A 灯变亮、B 灯变暗D ．A 灯变暗、B 灯变亮16．如图所示的电路中，电阻12R =Ω、23R =Ω、36R =Ω，给电路通以恒定电流，电阻R 1消耗的功率为P ，则R 2和R 3消耗的总功率为（ ）A ．PB ．52PC ．92PD ．12P 17．一个内阻可以忽略的电源接在一个装满水银的绝缘圆管两端，通过的电流为0.1 A ，若把全部水银倒在一个内径大一倍的绝缘圆管里，通过的电流将是( )A ．0.4 AB ．0.8 AC ．1.6 AD ．3.2 A18．一伏特表由电流表G 和电阻R 串联而成，如图所示.若在使用中发现此伏特表的读数总比准确值稍小一些，采用下列哪种措施可能加以改进：A ．在R 上串联一比R 小得多的电阻B ．在R 上串联一比R 大得多的电阻C ．在R 上并联一比R 小得多的电阻D．在R上并联一比R大得多的电阻19．如图所示为汽车蓄电池与车灯（电阻不变）、启动电动机组成的电路，蓄电池内阻为0.05Ω，电流表和电压表均为理想电表。
只接通S1时，电流表示数为10A，电压表示数为12V；再接通S2，启动电动机工作时，电流表示数变为8A，则此时通过启动电动机的电流是（）A．8A B．40A C．50A D．58A20．在如图所示的电路中，电压表和电流表均为理想电表，将滑动变阻器R3的滑片P向a 端移动过程中（）A．电压表示数变大，电流表示数变小B．R2消耗的功率变小C．电源的总功率变大D．电源效率变低21．某一电源的路端电压与电流的关系和电阻R1、R2的电压与电流的关系图如图所示.用此电源和电阻R1、R2组成电路.R1、R2可以同时接入电路，也可以单独接入电路.为使电源输出功率最大，可采用的接法是( )A．将R1单独接到电源两端B．将R1、R2并联后接到电源两端C．将R1、R2串联后接到电源两端D．将R2单独接到电源两端22．如图所示，用甲、乙两种电路测RＸ的阻值，甲电路中伏特表和安培表的示数分别为3.0V和3.0mA，乙电路中伏特表和安培表示数分别为2.9V和4.0mA，则待测电阻RＸ的值应A．比1000Ω略大一些B．比1000Ω略小一些C．比725Ω略大一些D．比725Ω略小一些23．为解决手机充电问题，市面上出现了免押共享充电宝服务。
图示为小米某款充电宝的相关数据，下列说法正确的是（）容量10000mAh匹配系统安卓输入DC\5V\2A输出DC\5V\0.1A~2.5A产品名称小米重量300gA．充电宝充电时将化学能转化为电能B．充电宝放电时将电能转化为化学能C．该充电宝充电时的输入电压为220VD．若该充电宝给电池电荷量为零、容量为3000mAh的手机充电，则理论上能充满3次24．如图所示，电阻R1、R2、R3、R4满足R1:R2:R3:R4=1:2:3:4，则当A、B间接上直流电压时，流过R1、R2、R3、R4的电流I1:I2:I3:I4为( )A．1:2:3:4B．6:3:2:11C．3:2:1:6D．3:2:1:425．以下四种规格的用电器，让它们在额定电压下工作相同的时间，下列说法正确的是（）A ．电动机输出功率为650WB ．电风扇和电烙铁产生的热量相同C ．电风扇和电烙铁消耗的电能相同D ．日光灯消耗的电能全部转化为光能【参考答案】***试卷处理标记，请不要删除一、选择题1．C解析：C【解析】对于电动机来说，不是纯电阻电路，总功率的大小要用P=UI 来计算，电动机线圈发热的功率为I 2R ．对于电动机，由于不是纯电阻电路，所以欧姆定律不能使用，电动机的总功率的大小为P=UI ，所以消耗的总的电能为UIt ，所以AB 错误；电动机线圈发热的功率为I 2R ，所以电动机线圈产生的热量为Q=I 2Rt ，所以C 正确． 故选C ．点评：对于电功率的计算，一定要分析清楚是不是纯电阻电路，对于非纯电阻电路，总功率和发热功率的计算公式是不一样的．2．C解析：C【解析】【详解】A ．根据闭合电路欧姆定律得：U =E-I （R 0+r ）由数学知识得知0 U R r I=+ 保持不变。
故A 正确，不符合题意。
B ．合开关S ，增大可变电阻R 的阻值后，电路中电流减小，电流表示数变小；由欧姆定律分析得知，电阻R 0两端的电压减小，R 两端的电压增大，即电压表示数变大，选项B 正确，不符合题意；C ．因它们的总电压即路端电压增大，R 两端的电压增大，所以电阻R 0两端的电压减小量小于△U ，选项C 错误，符合题意．D ．电容器两极板间的电压等于R 两端的电压，可知电容器板间电压增大，带电量增大，增大量为C △U ，选项D 正确，不符合题意．3．C解析：C【解析】【分析】【详解】A ．由闭合电路欧姆定律得 U =E -Ir ，当I =0时，E =U =3.6V ，即硅光电池的电动势等于3.6V ，故A 错误。
B ．硅光电池的总功率为P 总=EI =3.6×0.2W=0.72W故B 错误。
