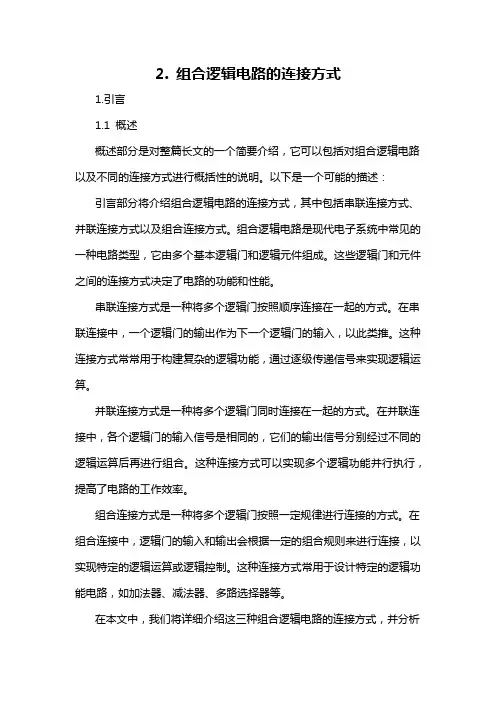

2. 组合逻辑电路的连接方式1.引言1.1 概述概述部分是对整篇长文的一个简要介绍,它可以包括对组合逻辑电路以及不同的连接方式进行概括性的说明。
以下是一个可能的描述:引言部分将介绍组合逻辑电路的连接方式,其中包括串联连接方式、并联连接方式以及组合连接方式。
组合逻辑电路是现代电子系统中常见的一种电路类型,它由多个基本逻辑门和逻辑元件组成。
这些逻辑门和元件之间的连接方式决定了电路的功能和性能。
串联连接方式是一种将多个逻辑门按照顺序连接在一起的方式。
在串联连接中,一个逻辑门的输出作为下一个逻辑门的输入,以此类推。
这种连接方式常常用于构建复杂的逻辑功能,通过逐级传递信号来实现逻辑运算。
并联连接方式是一种将多个逻辑门同时连接在一起的方式。
在并联连接中,各个逻辑门的输入信号是相同的,它们的输出信号分别经过不同的逻辑运算后再进行组合。
这种连接方式可以实现多个逻辑功能并行执行,提高了电路的工作效率。
组合连接方式是一种将多个逻辑门按照一定规律进行连接的方式。
在组合连接中,逻辑门的输入和输出会根据一定的组合规则来进行连接,以实现特定的逻辑运算或逻辑控制。
这种连接方式常用于设计特定的逻辑功能电路,如加法器、减法器、多路选择器等。
在本文中,我们将详细介绍这三种组合逻辑电路的连接方式,并分析它们的特点、优势和适用范围。
通过深入了解这些连接方式,我们可以更好地理解组合逻辑电路的设计和实现原理,为后续电子系统的设计提供有益的指导和参考。
文章结构部分的内容应该是对整篇文章的框架进行介绍和概述,以便读者能够清晰地了解文章的组织结构和内容安排。
以下是对文章1.2 文章结构部分的内容的一个可能的描述:1.2 文章结构本文将围绕组合逻辑电路的连接方式展开讨论。
首先,在引言部分概述了本文的主题和目的,为接下来对组合逻辑电路连接方式的研究提供了背景和动机。
接着,在本章节中,我们将详细介绍三种常见的组合逻辑电路连接方式,包括串联连接方式、并联连接方式和组合连接方式。

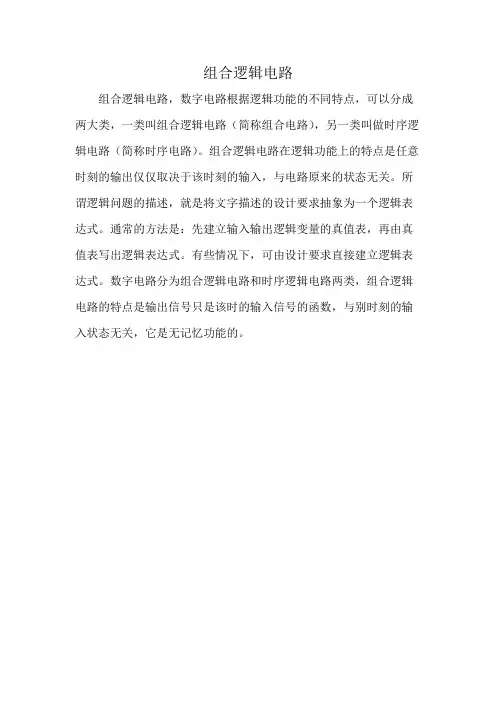

组合逻辑电路
组合逻辑电路,数字电路根据逻辑功能的不同特点,可以分成两大类,一类叫组合逻辑电路(简称组合电路),另一类叫做时序逻辑电路(简称时序电路)。
组合逻辑电路在逻辑功能上的特点是任意时刻的输出仅仅取决于该时刻的输入,与电路原来的状态无关。
所谓逻辑问题的描述,就是将文字描述的设计要求抽象为一个逻辑表达式。
通常的方法是:先建立输入输出逻辑变量的真值表,再由真值表写出逻辑表达式。
有些情况下,可由设计要求直接建立逻辑表达式。
数字电路分为组合逻辑电路和时序逻辑电路两类,组合逻辑电路的特点是输出信号只是该时的输入信号的函数,与别时刻的输入状态无关,它是无记忆功能的。
组合逻辑电路的设计步骤组合逻辑电路是由多个逻辑门组成的电路,其输出仅取决于输入信号的状态,而与时间无关。
组合逻辑电路的设计步骤包括确定逻辑功能、选择逻辑门、绘制逻辑图、验证电路功能和优化电路设计。
一、确定逻辑功能在设计组合逻辑电路之前,需要明确电路的逻辑功能。
逻辑功能是指电路所要实现的逻辑运算,例如与、或、非、异或等。
在确定逻辑功能时,需要考虑输入信号的数量和类型,以及输出信号的数量和类型。
二、选择逻辑门根据电路的逻辑功能,选择适当的逻辑门。
逻辑门是实现逻辑运算的基本元件,包括与门、或门、非门、异或门等。
在选择逻辑门时,需要考虑输入信号的数量和类型,以及输出信号的数量和类型。
三、绘制逻辑图根据电路的逻辑功能和选择的逻辑门,绘制逻辑图。
逻辑图是用逻辑符号和线条表示电路的图形化表示。
在绘制逻辑图时,需要按照逻辑门的输入和输出端口连接线条,以实现逻辑运算。
四、验证电路功能在绘制逻辑图之后,需要验证电路的功能。
验证电路功能的方法包括手工计算和仿真验证。
手工计算是通过逻辑运算公式计算电路的输出信号,以验证电路的正确性。
仿真验证是通过电路仿真软件模拟电路的运行过程,以验证电路的正确性。
五、优化电路设计在验证电路功能之后,需要对电路进行优化设计。
电路优化设计的目的是提高电路的性能和可靠性,降低电路的成本和功耗。
电路优化设计的方法包括逻辑简化、布线优化和时序优化等。
逻辑简化是通过逻辑代数和卡诺图等方法简化电路的逻辑表达式,以减少逻辑门的数量和延迟。
布线优化是通过合理布局电路元件和线路,以减少电路的面积和延迟。
时序优化是通过合理选择时钟频率和时序控制信号,以提高电路的时序性能和可靠性。
总结组合逻辑电路的设计步骤包括确定逻辑功能、选择逻辑门、绘制逻辑图、验证电路功能和优化电路设计。
在设计组合逻辑电路时,需要考虑电路的逻辑功能、输入输出信号的数量和类型,以及电路的性能和可靠性等因素。
通过逻辑简化、布线优化和时序优化等方法,可以提高电路的性能和可靠性,降低电路的成本和功耗。
组合逻辑电路•组合逻辑电路的概述•组合逻辑电路的分析•组合逻辑电路的设计•常用的组合逻辑电路在数字电路中,数字电路可分为组合逻辑电路和时序逻辑电路两大类。
组合逻辑电路:输出仅由输入决定,与电路当前状态无关,电路结构中无反馈环路(无记忆)。
组合逻辑电路的概述1.特点(1)输入、输出之间没有反馈延迟通路;(2)电路中不含记忆元件;(3)电路任何时刻的输出仅取决于该时刻的输入,而与电路原来的状态无关。
2.描述组合电路逻辑功能的方法逻辑表达式、真值表、卡诺图、逻辑图、波形图。
组合逻辑电路的分析[例] 试分析下列组合逻辑电路的功能。
[例] 试分析下列组合逻辑电路的功能。
解:(1)根据给定的逻辑电路,写出所有输出逻辑函数表达式并对其进行变换:(2)根据化简后的逻辑函数表达式列出真值表,如表。
(3)逻辑功能评述该电路是一位二进制数比较器:当A>B时,L1=1;当A<B时,L3=1。
注意在确定该电路的逻辑功能时,输出函数L1、L2、L3不能分开考虑。
组合逻辑电路的设计1.组合逻辑电路设计的目的设计组合电路的目的是根据功能要求设计最佳电路。
即根据给出的实际问题,求出能够实现这一逻辑要求的最简的逻辑电路,这就是组合电路的设计,它是分析的逆过程。
2.设计组合电路的步骤:(1)分析设计要求;(2)根据功能要求列出真值表;(3)根据真值表利用卡诺图进行化简,得到最简逻辑表达式;(4)根据最简表达式画逻辑图。
[例]用与非门设计一个三变量“多数表决电路”。
解:(1)进行逻辑抽象,建立真值表:用A、B、C表示参加表决的输入变量,“1”代表赞成,“0”代表反对,用F表示表决结果,“1”代表多数赞成,“0”代表多数反对。
根据题意,列真值表如表。
(2)根据真值表写出逻辑函数的“最小项之和”表达式:(3)将上述表达式化简,并转换成与非形式:(4)根据逻辑函数表达式画出逻辑电路图,如图。
上述逻辑电路可以用74LS00芯片实现,74LS00为4个2输入与非门芯片,74LS00的逻辑符号和引脚图如图所示。
