1 流体流动

第一章流体流动液体和气体统称为流体。

流体的特征是具有流动性，即其抗剪和抗张的能力很小。

流体流动的原理及其流动规律主要应用于这几个方面：1、流体的输送；2、压强、流速和流量的测量；3、为强化设备提供适宜的流动条件。

在研究流体流动时，常将流体视为由无数分子集团所组成的连续介质。

第一节流体静力学基本方程式1-1-1 流体的密度单位体积流体具有的质量称为流体的密度，其表达式为：对于一定质量的理想气体：某状态下理想气体的密度可按下式进行计算：空气平均分子量的计算：M＝32×0.21+28×0.78＋40×0.01＝28.9629 （g/mol）1-1-2 流体的静压强法定单位制中，压强的单位是Pa，称为帕斯卡。

1atm 1.033kgf/cm2760mmHg 10.33mH2O 1.0133bar 1.0133×105 Pa工程上常将1kgf/cm2近似作为1个大气压，称为1工程大气压。

1at1kgf/cm2735.6mmHg10mH2O 0.9807bar9.807×105 PaP（表）＝P（绝）－P（大）P（真）＝P（大）－P（绝）＝－P（表）1-1-3 流体静力学基本方程式描述静止流体内部压力（压强）变化规律的数学表达式称为流体静力学基本方程式。

对于不可压缩流体，常数；静止、连续的同一液体内，处于同一水平面上各点的压强相等（连通器）。

压强差的大小可用一定高度的液体柱表示（必需标注为何种液体）。

1-1-4 流体静力学基本方程式的应用一、压强与压强差的测量以流体静力学基本方程式为依据的测压仪器统称为液柱压差计，可用来测量流体的压强或压强差。

1、U型管压差计2、倾斜液柱压差计（斜管压差计）3、微差压差计二、液位的测量三、液封高度的计算第二节流体在管内流动反映流体流动规律的有连续性方程式与柏努利方程式。

1-2-1 流量与流速单位时间内流过管道任一截面的流体量，称为流量。

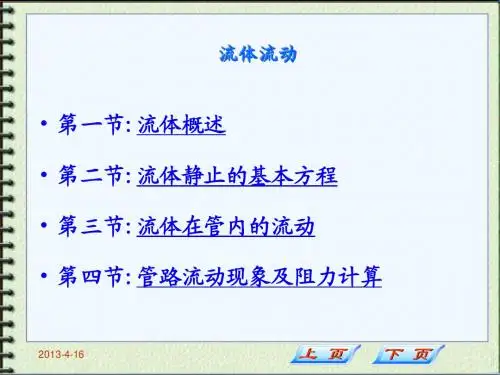

第一章流体流动一、流体静力学：压强，密度，静力学方程二、流体基本方程：流速流量，连续性方程，伯努利方程三、流体流动现象：牛顿粘性定律，雷诺数，速度分布四、摩擦阻力损失：直管，局部，总阻力，当量直径五、流量的测定：测速管，孔板流量计，文丘里流量计六、离心泵：概述，特性曲线，气蚀现象和安装高度8■绝对压力：以绝对真空为基准测得的压力。

■表压/真空度 ：以大气压为基准测得的压力。

表 压 = 绝对压力 － 大气压力真空度 = 大气压力 － 绝对压力1.1流体静力学1.流体压力/压强表示方法绝对压力绝对压力绝对真空表压真空度1p 2p 大气压标准大气压：1atm = 1.013×105Pa =760mmHg =10.33m H 2O112.流体的密度Vm =ρ①单组分密度),(T p f =ρ■液体：密度仅随温度变化（极高压力除外），其变化关系可从手册中查得。

■气体：当压力不太高、温度不太低时，可按理想气体状态方程计算注意：手册中查得的气体密度均为一定压力与温度下之值，若条件不同，则需进行换算。

②混合物的密度■ 混合气体：各组分在混合前后质量不变，则有nn 2111m φρφρφρρ+++= RTpM m m=ρnn 2211m y M y M y M M +++= ■混合液体：假设各组分在混合前后体积不变，则有nmn12121w w w ρρρρ=+++①表达式—重力场中对液柱进行受力分析：液柱处于静止时，上述三力的合力为零:■下端面所受总压力 A p P 22=方向向上■上端面所受总压力 A p P 11=方向向下■液柱的重力)(21z z gA G -=ρ方向向下p 0p 2p 1z 1z 2G3.流体静力学基本方程式g z p g z p 2211+=+ρρ能量形式)(2112z z g p p -+=ρ压力形式②讨论：■适用范围：适用于重力场中静止、连续的同种不可压缩性流体；■物理意义：在同一静止流体中，处在不同位置流体的位能和静压能各不相同，但二者可以转换，其总和保持不变。

第一章: 流体流动流体流动是化工厂中最基本的现象。

在化工厂内，不论是待加工的原料或是已制成的产品，常以液态或气态存在。

各种工艺生产过程中，往往需要将液体或气体输送至设备内进行物理处理或化学反应，这就涉及到选用什么型式、多大功率的输送机械，如何确定管道直径及如何控制物料的流量、压强、温度等参数以保证操作或反应能正常进行，这些问题都与流体流动密切相关。

流体是液体和气体的统称。

流体具有流动性，其形状随容器的形状而变化。

液体有一定的液面，气体则否。

液体几乎不具压缩性，受热时体积膨胀的不显著，所以一般将液体视为不可压缩的流体。

与此相反，气体的压缩民很强，受热时体积膨胀很大，所以气体是可压缩的流体。

如果在操作过程中，气体的温度和压强改变很小，气体也可近似地按不可压缩流体来处理。

流体是由大量的不断作不规则运动的分子组成，各个分子之以及分子内部的原子之间均保留着一定的空隙，所以流体内部是不连续而存在空隙的，要从单个分子运动出发来研究整个流体平衡或运动的规律，是很困难而不现实。

所以在流体力学中，不研究个别分子的运动，只研究由大量分子组成的分子集团，设想整个流体由无数个分子集团组成，每个分子集团称为“质点”。

质点的大小与它所处的空间在、相比是微不足道的，但比分子自由程要大得多。

这样可以设想在流体的内部各个质点相互紧挨着，它们之间没有任何空隙而成为连续体。

用这种处理方法就可以不研究分子间的相互作用以及复杂的分子运动，主要研究流体的宏观运动规律，而把流体模化为连续介质，但不是所有情况都是如此的，高真空度下的气体就不能视为连续介质了。

液体和气体统称为流体。

流体的特征是具有流动性，即其抗剪和抗张的能力很小；无固定形状，随容器的状而变化；在外力作用下其内部发生相对运动。

化工生产的原料及产品大多数是流体。

在化工生产中，有以下几个主要方面经常要应用流体流动的基本原理及其流动规律：(1) 管内适宜流速、管径及输送设备的选定；(2) 压强、流速和流量的测量；(3) 传热、传质等过程中适宜的流动条件的确定及设备的强化。

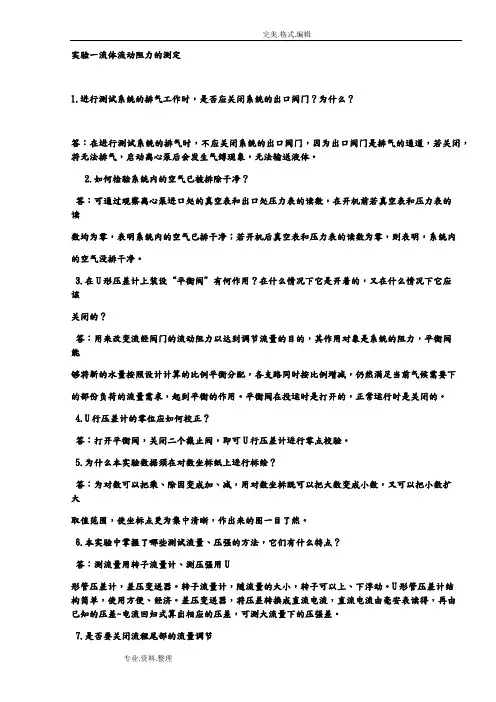

实验一流体流动阻力的测定1.进行测试系统的排气工作时，是否应关闭系统的出口阀门？为什么？答：在进行测试系统的排气时，不应关闭系统的出口阀门，因为出口阀门是排气的通道，若关闭，将无法排气，启动离心泵后会发生气缚现象，无法输送液体。

2.如何检验系统内的空气已被排除干净？答：可通过观察离心泵进口处的真空表和出口处压力表的读数，在开机前若真空表和压力表的读数均为零，表明系统内的空气已排干净；若开机后真空表和压力表的读数为零，则表明，系统内的空气没排干净。

3.在U形压差计上装设“平衡阀”有何作用？在什么情况下它是开着的，又在什么情况下它应该关闭的？答：用来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，平衡阀能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到平衡的作用。

平衡阀在投运时是打开的，正常运行时是关闭的。

4.U行压差计的零位应如何校正？答：打开平衡阀，关闭二个截止阀，即可U行压差计进行零点校验。

5.为什么本实验数据须在对数坐标纸上进行标绘？答：为对数可以把乘、除因变成加、减，用对数坐标既可以把大数变成小数，又可以把小数扩大取值范围，使坐标点更为集中清晰，作出来的图一目了然。

6.本实验中掌握了哪些测试流量、压强的方法，它们有什么特点？答：测流量用转子流量计、测压强用U形管压差计，差压变送器。

转子流量计，随流量的大小，转子可以上、下浮动。

U形管压差计结构简单，使用方便、经济。

差压变送器，将压差转换成直流电流，直流电流由毫安表读得，再由已知的压差~电流回归式算出相应的压差，可测大流量下的压强差。

7.是否要关闭流程尾部的流量调节答：不能关闭流体阻力的测定主要根据压头来确定；尾部的流量调解阀；起的作用是调解出流量；由于测试管道管径恒定；根据出流量可以确定管道内流体流速；而流速不同所测得的阻力值是不同的；这个在水力计算速查表中也有反映出的。

化工原理第一章流体流动第一章 流体流动一、流体流动的数学描述在化工生产中，经常遇到流体通过管道流动这一最基本的流体流动现象。

当流体在管内作稳定流动时，遵循两个基本衡算关系式，即质量衡算方程式和机械能衡算方程式。

质量衡算方程式在稳定的流动系统中，对某一划定体积而言，进入该体积的流体的质量流量等于流出该体积的质量流量。

如图1—1所示，若取截面1—1′、2—2′及两截面间管壁所围成的体积为划定体积，则ρρρuA A u A u ==222111 (1-1a)对不可压缩、均质流体(密度ρ＝常数)的圆管内流动，上式简化为2221211ud d u d u == (1-1b)机械能衡算方程式在没有外加功的情况下，流动系统中的流体总是从机械能较高处流向机械能较低处，两处机械能之差为流体克服流动阻力做功而消耗的机械能，以下简称为阻力损失。

如图1—1所示，截面1—1′与2—2′间单位质量流体的机械能衡算式为f 21w Et Et += (1-2)式中 221111u p gz Et ++=ρ，截面1—1′处单位质量流体的机械能，J ／kg ；222222u p gz Et ++=ρ，截面2—2′处单位质量流体的机械能，J ／kg ；∑⎥⎦⎤⎢⎣⎡∑+∑=⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛∑+=2)(222f u d l l u d l w e λζλ，单位质量流体在划定体积内流动时的总阻力损失，J ／kg 。

其中，λ为雷诺数Re 和相对粗糙度ε / d 的函数，即⎪⎪⎭⎫ ⎝⎛=d du εμρφλ,。

上述方程式中，若将Et 1、Et 2、w f 、λ视为中间变量，则有z 1、z 2、p 1、p 2、u 1、u 2、d 1、d 2、d 、u 、l 、∑ζ(或∑l e )、ε、ρ、μ等15个变量，而独立方程仅有式(1-1)(含两个独立方程)、式(1-2)三个。

因此，当被输送流体的物性(ρ，μ)已知时，为使方程组有唯一解，还需确定另外的10个变量，其余3个变量才能确定。
