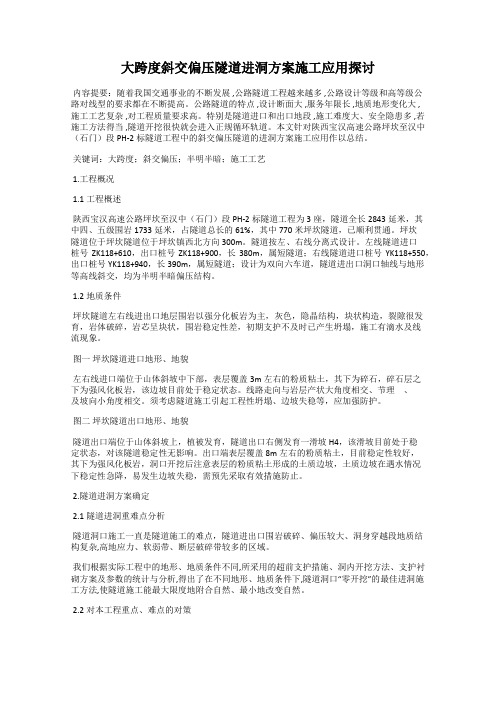

大跨度斜交偏压隧道进洞方案施工应用探讨内容提要：随着我国交通事业的不断发展 ,公路隧道工程越来越多 ,公路设计等级和高等级公路对线型的要求都在不断提高。
公路隧道的特点 ,设计断面大 ,服务年限长 ,地质地形变化大 ,施工工艺复杂 ,对工程质量要求高。
特别是隧道进口和出口地段 ,施工难度大、安全隐患多 ,若施工方法得当 ,隧道开挖很快就会进入正规循环轨道。
本文针对陕西宝汉高速公路坪坎至汉中（石门）段PH-2标隧道工程中的斜交偏压隧道的进洞方案施工应用作以总结。
关键词：大跨度；斜交偏压；半明半暗；施工工艺1.工程概况1.1工程概述陕西宝汉高速公路坪坎至汉中（石门）段PH-2标隧道工程为3座，隧道全长2843延米，其中四、五级围岩1733延米，占隧道总长的61%，其中770米坪坎隧道，已顺利贯通。
坪坎隧道位于坪坎隧道位于坪坎镇西北方向300m。
隧道按左、右线分离式设计。
左线隧道进口桩号ZK118+610，出口桩号ZK118+900，长380m，属短隧道；右线隧道进口桩号YK118+550，出口桩号YK118+940，长390m，属短隧道；设计为双向六车道，隧道进出口洞口轴线与地形等高线斜交，均为半明半暗偏压结构。
1.2地质条件坪坎隧道左右线进出口地层围岩以强分化板岩为主，灰色，隐晶结构，块状构造，裂隙很发育，岩体破碎，岩芯呈块状，围岩稳定性差，初期支护不及时已产生坍塌，施工有滴水及线流现象。
图一坪坎隧道进口地形、地貌左右线进口端位于山体斜坡中下部，表层覆盖3m左右的粉质粘土，其下为碎石，碎石层之下为强风化板岩，该边坡目前处于稳定状态。
线路走向与岩层产状大角度相交、节理、及坡向小角度相交。
须考虑隧道施工引起工程性坍塌、边坡失稳等，应加强防护。
图二坪坎隧道出口地形、地貌隧道出口端位于山体斜坡上，植被发育，隧道出口右侧发育一滑坡H4，该滑坡目前处于稳定状态，对该隧道稳定性无影响。
出口端表层覆盖8m左右的粉质粘土，目前稳定性较好，其下为强风化板岩，洞口开挖后注意表层的粉质粘土形成的土质边坡，土质边坡在遇水情况下稳定性急降，易发生边坡失稳，需预先采取有效措施防止。

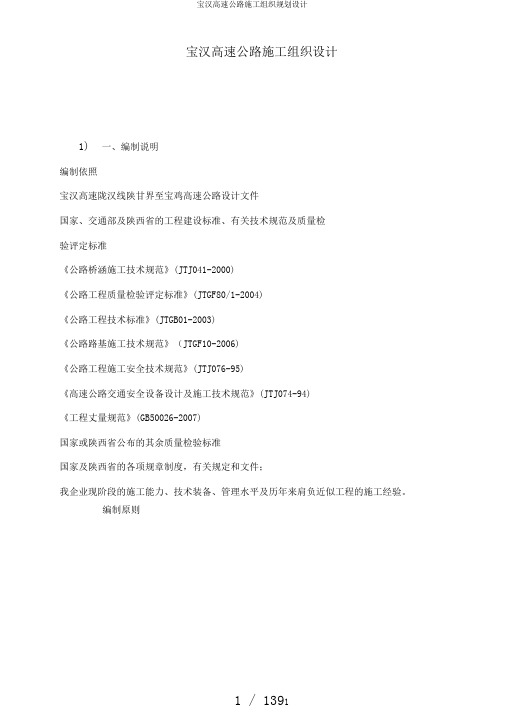

宝汉高速公路施工组织设计1)一、编制说明编制依照宝汉高速陇汉线陕甘界至宝鸡高速公路设计文件国家、交通部及陕西省的工程建设标准、有关技术规范及质量检验评定标准《公路桥涵施工技术规范》(JTJ041-2000)《公路工程质量检验评定标准》(JTGF80/1-2004)《公路工程技术标准》(JTGB01-2003)《公路路基施工技术规范》（JTGF10-2006)《公路工程施工安全技术规范》(JTJ076-95)《高速公路交通安全设备设计及施工技术规范》(JTJ074-94)《工程丈量规范》(GB50026-2007)国家或陕西省公布的其余质量检验标准国家及陕西省的各项规章制度，有关规定和文件；我企业现阶段的施工能力、技术装备、管理水平及历年来肩负近似工程的施工经验。
编制原则依据本企业多年来桥梁施工经验，拟定先进、科学、成熟、有效的施工方案；充分考虑桥梁施工对周边环境的影响，最大限度地降低工程施工对环境卫生、地方交通及地方经济带来的不利影响；知足工期要求，配齐、配全相应设备和劳力，保证工程如期达成；依照合同文件质量要求，确立质量目标，并拟定相应举措，保证质量目标实现；采纳先进和成熟的施工技术和工艺。
施组目标工程质量标准、目标工程质量标准：按《公路工程质量检验评定标准》(JTGF80/1--2004) 达到优秀标准。
工程质量目标：达交通部优良工程标准，争创鲁班奖。
工期目标动工日期2009年4月1日，在2011年3月31日前达成本合同段内所有工程。
安全生产目标无死亡、重伤事故，小伤事故控制在3‰内，力求降至最低限度；无机械及重要行车事故；无重要火灾事故；保证交通和施工的安全。
文明施工目标创陕西省“文明工地”及“文明施工先进单位”。
环境保护目标装备相应的环保设备和技术力量，增强施工监测，全面控制施工污染，施工中污水、空气粉尘及噪音指标达到国家环保标准。
二、工程概略工程概略宝汉高速公路是陕西省规划建设的“2637”高速公路网中三条南北纵线之一。

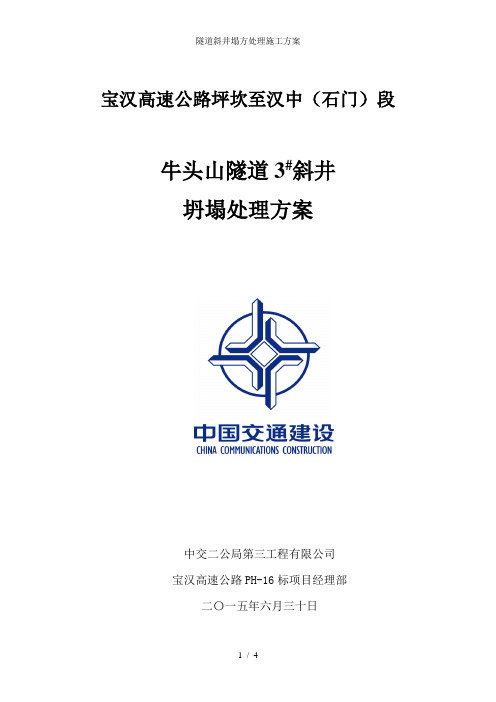

宝汉高速公路坪坎至汉中（石门）段牛头山隧道3#斜井坍塌处理方案中交二公局第三工程有限公司宝汉高速公路PH-16标项目经理部二〇一五年六月三十日牛头山隧道3#斜井K0+439处坍塌处理方案一、塌方概述2015年06月30日上午06时30分左右，牛头山隧道3#斜井开挖至K0+439处，掌子面正前方出现一条断层，围岩软弱，有土石夹层，极破碎，拱顶及右侧拱腰裂隙水发育，对断层面形成冲刷，围岩极不稳定，一直滑塌，拱顶上方形成4m×8m×3m （长×宽×高）的“塌腔”，且拱顶上方有一块大孤石，施工存在极大安全风险。
二、围岩描述K0+439处原设计为IV级围岩（双车道），岩性：中风化片岩，灰青色夹灰白色，片状构造，裂隙发育，主要矿物为石英、云母及长石，岩体较完整，较坚硬，围岩基本稳定，拱顶有滴水现象。
目前掌子面正前方出现一条断层，岩性：强风化云母片岩，节理裂隙极发育，围岩软弱，有土石夹层，极破碎，拱顶及右侧拱腰裂隙水发育，对断层面形成冲刷，围岩极不稳定，一直滑塌，拱顶上方有一块大孤石。
三、处理方案2015年06月30日上午08时00分左右，项目经理部总工程师、生产副经理、隧道专业监理工程师查看围岩情况后，现场开会讨论处理方案如下：1、先对掌子面进行洞外拉渣反压回填，分台阶反压，并对回填渣体进行加固，采用C25喷射混凝土，厚度20cm，Φ50×4mm小导管注浆，长度5米，平面间距1m×1m，梅花形布设，（如50×预支护及预加固，小导管倾角为5°、30°40cm长度方向2排2米长Φ150mm钢管，方便后续空洞处理；对掌子面前方坍塌体、回填体进行注浆加固，对拱顶原有大块孤石进行悬吊加固。
3、开挖采用三台阶法，先进行上台阶开挖，采用I18钢支撑进行支护，间距80cm，喷射C25砼厚度24cm，每榀采用4根，长度为4米的Φ50×4mm注浆锁脚小导管；上台阶通过坍塌段落后再进行中台阶开挖；中台阶开挖左右交错进行，并控制与下台阶间的距离；下台阶交错开挖，及时施作仰拱，尽快形成闭合结构；4、待塌方段喷射砼强度达到设计90%后，向内注浆回填，材料为水泥砂浆，使“塌腔”回填密实。

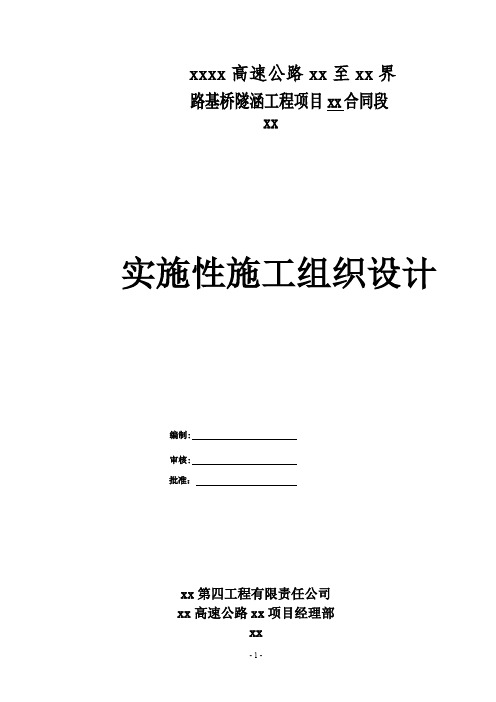

xxxx高速公路xx至xx界路基桥隧涵工程项目xx合同段xx实施性施工组织设计编制:审核:批准：xx第四工程有限责任公司xx高速公路xx项目经理部xxxx目录1.工程说明 (5)1.1. 编制依据和工程范围 (5)1.2. 工程概述 (5)1.3. 交通、水电、通讯、筑路材料供应及其他服务条件 (6)1.4. 主要工程数量 (7)1.5. 工程特征 (7)2.施工总体部署 (7)2.1. 项目管理总体目标 (7)2.2. 施工组织机构 (8)2.3. 项目经理部各部门人员初步安排 (9)2.4. 施工队伍任务划分 (10)2.5.劳动力计划 (11)3.总体进度计划安排 (11)3.1.总体施工顺序 (12)3.2.主要工程节点工期安排 (12)3.3.施工总体进度计划 (15)4.主要工程项目的施工方案及方法 (15)4.1. 施工准备 (15)4.1.1.技术准备 (16)4.1.2.设备、人员、材料到场的方法 (16)4.2. 临时工程 (16)4.2.1.施工场地布置 (16)4.2.2.临时工程 (17)4.2.2.临时供电 (18)4.2.2.临时用水 (18)4.2.3.临时通讯和网络 (19)4.2.4.生活及办公用房 (19)4.2.4.生产用房 (19)4.2.5.砼搅拌站 (19)4.2.6.预制场 (20)4.2.6.弃碴场 (20)4.2.6.临时工程数量表 (20)4.3. 路基工程施工 (21)4.3.1.施工准备 (21)4.3.2.土石方调配 (21)4.3.3.路基填方 (21)4.3.4．路基挖方 (23)4.3.5路基冬季和雨季施工 (25)4.3.8.路基试验段 (30)4.4. 涵洞通道工程 (32)4.4.1.施工方案 (33)4.4.2.施工方案 (33)4.5. 桥梁工程施工 (33)4.5.1.桥梁施工测量方案 (33)4.5.2.桥梁桩基施工 (34)4.5.3墩台身、盖梁、系梁施工 (41)4.5.4.桥梁梁体预制 (42)4.5.5.悬臂梁施工 (50)4.5.6.桥梁预制箱梁架设 (50)4.5.7箱梁连续施工 (55)4.5.8.桥面铺装、栏杆和伸缩缝施工 (56)4.5.8.1.桥面铺装 (56)4.5.8.2.栏杆施工 (56)4.5.8.3.伸缩缝施工 (57)4.5.9.立交桥、天桥施工 (57)4.5.10.桥涵台其它构造物处的回填 (58)5.重点（关键）和难点工程的施工方案、方法及其措施 (59)5.1.桩基施工 (59)5.2.大体积承台施工 (59)5.3.薄壁空心墩施工 (59)5.3.1翻模施工 (59)5.3.2爬模施工 (64)5.4.悬灌梁施工 (68)5.4.1. 0＃、1＃块施工 (68)5.4.2.悬臂节段2＃~21＃块施工 (75)5.4.3.现浇段施工 (80)5.4.4合拢段施工 (80)5.4.5.连续刚构桥的线性控制 (82)6.冬季和雨季施工安排 (83)6.1冬季的施工安排 (83)6.1.1冬季拟安排的施工项目 (83)6.1.2冬季施工准备 (83)6.1.3冬季施工主要施工方法和工艺 (83)6.2雨季的施工安排 (84)6.2.1雨季拟安排的施工项目 (84)6.2.2雨季施工准备 (84)6.2.3雨季施工 (84)7.质量、安全保证体系 (84)7.1.质量保证体系 (84)7.1.1.建立本合同段的质量保证组织机构 (85)7.1.2.质量检查程序 (85)7.1.3质量保证体系框图 (85)7.2安全保证体系 (86)7.3.安全保证措施 (89)7.3.1路基工程安全保证措施 (89)7.3.2桥涵工程安全保证措施 (90)7.3.3高墩大跨桥梁的安全保证措施 (90)8.其他应说明的事项 (90)8.1.文明施工措施 (90)8.2缺陷责任期、保修期内对工程的维护方案 (91)表1施工总平面布置图 (91)表2施工总体进度计划表 (92)表3路基土石方调配表 (93)表4桥梁桩基钻、挖计划表 (94)表5主要分项工程施工工艺框图 (95)表5.1路基填筑工程施工工艺框图 (95)表5.2路基挖方施工工艺框图 (97)表5.3桥梁钻孔张施工工艺框图 (98)表5.4桥梁墩台施工工艺框图 (99)表5.5后张法预应力梁施工工艺框图 (100)表5.6现浇连续箱梁施工工艺框图 (101)表5.7预制箱梁安装施工工艺框图 (102)表5.8薄壁空心墩施工工艺框图 (103)表5.9悬灌梁施工工艺框图 (104)表5.10钢筋砼盖板涵施工工艺框图 (105)表6拟投入本合同工程的主要施工机械设备表 (106)实施性施工组织设计1.工程说明1.1.编制依据和工程范围1）编制依据（1）xx高速公路xx界至xx（XX）路基桥梁工程报审图纸；（2）国家和省部现行公路工程技术规范、验收标准、行业标准；（3）现场踏勘调查资料及我公司类似工程施工经验。

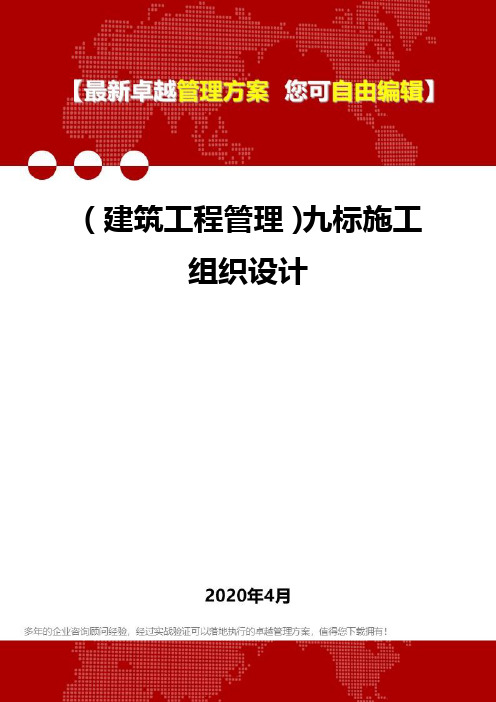

（建筑工程管理）九标施工组织设计宝汉高速公路坪坎至汉中（石门）段路基桥隧工程（第九标段）投标文件投标人：永昌路桥集团有限公司（盖单位章）法定代表人或其委托代理人：（签字）二O一四年一月五日1总体施工组织布置及规划1.1本施工组织设计的主要编制依据1.1.1宝汉高速公路坪坎至汉中（石门）段路基桥隧工程第九合同段施工图设计；1.1.2交通部颁发的《高速公路施工标准化指南》、《陕西省公路建设工程质量工作指导意见》、《陕西省高速公路施工标准化指南》（共三册）、《陕西省高速公路施工标准化工艺》、《陕西省高速公路施工作业标准化操作手册》、《公路桥涵施工技术规范》（JTGTF50-2011）《公路隧道施工技术规范》《公路工程质量检验评定标准》1.1.3我单位现有技术水平、施工队伍及机械设备情况；1.1.4我单位近年来相似等级公路施工积累的经验、科研成果；1.1.5现有有关环保、卫生、绿化等政策法规。
