【物理】物理电路类问题的专项培优练习题(含答案)含答案

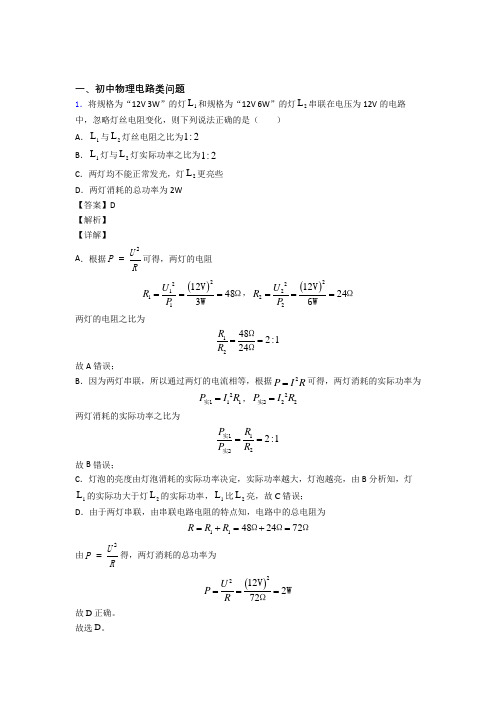

一、初中物理电路类问题1．将规格为“12V 3W ”的灯1L 和规格为“12V 6W ”的灯2L 串联在电压为12V 的电路中，忽略灯丝电阻变化，则下列说法正确的是（ ）A ．1L 与2L 灯丝电阻之比为1:2B ．1L 灯与2L 灯实际功率之比为1:2C ．两灯均不能正常发光，灯2L 更亮些D ．两灯消耗的总功率为2W【答案】D【解析】【详解】A ．根据2U P R=可得，两灯的电阻 ()2211112483V ΩW U R P ===，()222221224V Ω6W U R P === 两灯的电阻之比为 12482:124ΩΩR R == 故A 错误；B ．因为两灯串联，所以通过两灯的电流相等，根据2P I R =可得，两灯消耗的实际功率为211实1P I R =，222实2P I R = 两灯消耗的实际功率之比为122:1实1实2P R P R == 故B 错误； C ．灯泡的亮度由灯泡消耗的实际功率决定，实际功率越大，灯泡越亮，由B 分析知，灯1L 的实际功大于灯2L 的实际功率，1L 比2L 亮，故C 错误；D ．由于两灯串联，由串联电路电阻的特点知，电路中的总电阻为11482472ΩΩΩR R R =+=+= 由2U P R=得，两灯消耗的总功率为 ()2212272V W ΩU P R === 故D 正确。

故选D 。

2．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。

闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。

则下列判断正确的是（）A．电子秤的刻度表是一个电流表，它的示数越大说明所称物体质量越大B．电子秤的刻度表是一个电压表，它的示数越小说明所称物体质量越大C．电子秤的AB部分是一个滑动变阻器，且A端与P接触的地方为绝缘体D．0R电阻去掉后，也能保证电路安全工作【答案】AC【解析】【分析】【详解】A B．电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，不是电压表；当盘中放入物体质量越大时，滑片下移，变阻器连入电路的电阻越小，由欧姆定律可知，电流越大，即它的示数越大，故A正确，B错误；C．金属片P和AB构成了一个滑动变阻器，闭合开关S，秤盘内不放物体时，滑片在A 端，电子秤刻度表示数为0，说明电路是断路，则A端是绝缘体，故C正确；D．R0电阻为保护电路的电阻，可以避免电路中电流过大，不能去掉R0，故D错误。

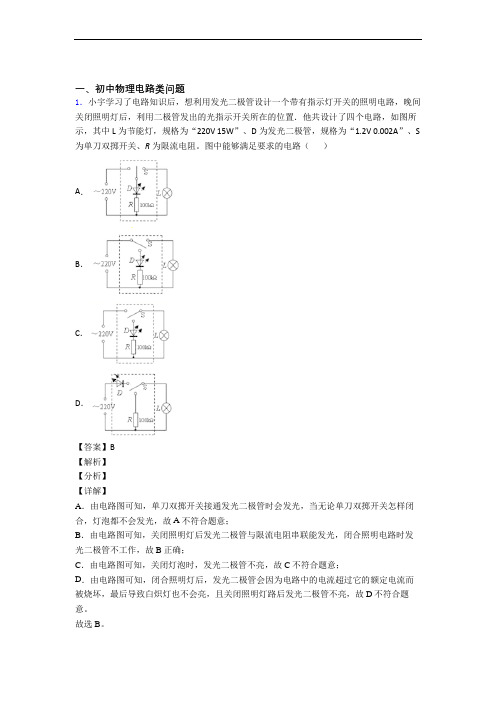

一、初中物理电路类问题1．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S 为单刀双掷开关、R为限流电阻。

图中能够满足要求的电路（）A．B．C．D．【答案】B【解析】【分析】【详解】A．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；B．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B正确；C．由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意；D．由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故D不符合题意。

故选B。

2．如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2并联，电压表测的是灯L2两端的电压B．灯L1与灯L2串联，电压表测的是灯L2两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是总电流【答案】A【解析】【分析】【详解】AB．从图中可以看到，电流从电源正极流出，流过开关、电流表A1，然后分成两部分电流，一部分电流流过灯泡L1，最后回负极；另一部分电流流过电流表A2，再流过灯泡L2，最后回负极；电压表并联在灯泡L2两端，可知灯L1与灯L2并联，电压表测的是灯L2两端的电压；A正确、B错误；C．电流表A1接在干路中，测的是干路电流，不是测灯L1的电流，C错误；D．电流表A2与灯L2串联，测的是灯L2的电流，不是总电流，D错误。

故选A。

3．有一种能够节省电能的楼道灯控制开关。

晚上有人走动发出声音，电路接通，灯亮，过一会儿灯才自动熄灭。

不过，只有在晚上天黑后灯才亮；白天无论声音多大，灯都不亮。

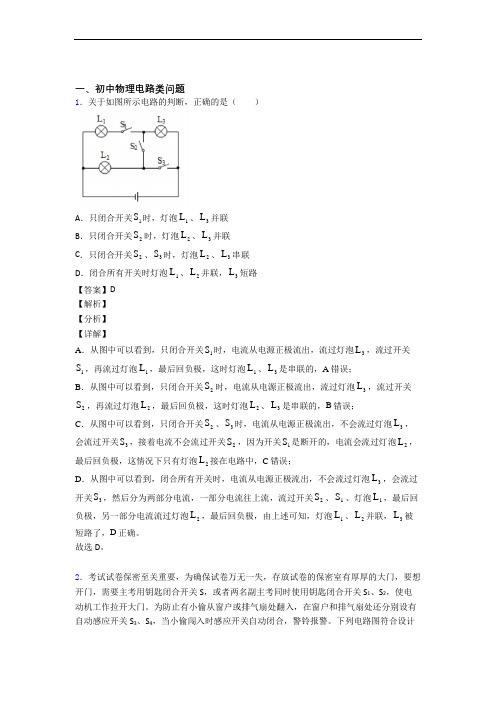

一、初中物理电路类问题1．关于如图所示电路的判断，正确的是（ ）A ．只闭合开关1S 时，灯泡1L 、3L 并联B ．只闭合开关2S 时，灯泡2L 、3L 并联C ．只闭合开关2S 、3S 时，灯泡2L 、3L 串联D ．闭合所有开关时灯泡1L 、2L 并联，3L 短路【答案】D【解析】【分析】【详解】A ．从图中可以看到，只闭合开关1S 时，电流从电源正极流出，流过灯泡3L ，流过开关1S ，再流过灯泡1L ，最后回负极，这时灯泡1L 、3L 是串联的，A 错误；B ．从图中可以看到，只闭合开关2S 时，电流从电源正极流出，流过灯泡3L ，流过开关2S ，再流过灯泡2L ，最后回负极，这时灯泡2L 、3L 是串联的，B 错误；C ．从图中可以看到，只闭合开关2S 、3S 时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，接着电流不会流过开关2S ，因为开关1S 是断开的，电流会流过灯泡2L ，最后回负极，这情况下只有灯泡2L 接在电路中，C 错误；D ．从图中可以看到，闭合所有开关时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，然后分为两部分电流，一部分电流往上流，流过开关2S 、1S 、灯泡1L ，最后回负极，另一部分电流流过灯泡2L ，最后回负极，由上述可知，灯泡1L 、2L 并联，3L 被短路了，D 正确。

故选D 。

2．考试试卷保密至关重要，为确保试卷万无一失，存放试卷的保密室有厚厚的大门，要想开门，需要主考用钥匙闭合开关S ，或者两名副主考同时使用钥匙闭合开关S 1、S 2，使电动机工作拉开大门。

为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设有自动感应开关S 3、S 4，当小偷闯入时感应开关自动闭合，警铃报警。

下列电路图符合设计要求的是（）A．B．C．D．【答案】C【解析】【分析】【详解】由题意可知，闭合开关S或者同时闭合开关S1、S2时，电动机工作，说明开关S1、S2串联后再与开关S并联；闭合开关S3或S4时，警铃工作，说明开关S3和S4并联。

一、初中物理电路类问题 1．将规格分别为“6V 6W ”和“6V 3W ”的甲乙两只小灯泡串联后接到电压为6V 的电源上，两灯均发光，忽略灯丝电阻的变化，则下列说法中正确的是（ ）A ．甲灯两端电压较大B ．通过乙灯的电流较大C ．甲灯较亮D ．乙灯较亮【答案】D【解析】【分析】 两灯泡的额定电压相等，根据2U P R=比较两灯泡电阻之间的关系，两灯泡串联时通过它们的电流相等，根据U IR =比较两灯电压关系，根据2P I R =比较两灯泡实际功率之间的关系，从而确定灯泡的亮度关系。

【详解】AB ．根据2U P R=得，两灯的电阻分别为 ()226V 6Ω6W U R P ===甲甲甲 ()226V 12Ω3W U R P ===乙乙乙 串联时电流处处相等，乙的电阻大，根据U IR =可知，乙灯两端的电压大，故AB 错误； CD ．根据2P I R =可知，电流相等时，电阻大的功率也大，所以乙灯较亮，故C 错误、D 正确。

故选D 。

【点睛】重点是欧姆定律的应用和电功率的率的计算，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握。

2．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L 为节能灯，规格为“220V 15W ”、D 为发光二极管，规格为“1.2V 0.002A ”、S 为单刀双掷开关、R 为限流电阻。

图中能够满足要求的电路（ ）A ．B．C．D．【答案】B【解析】【分析】【详解】A．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；B．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B正确；C．由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意；D．由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故D不符合题意。

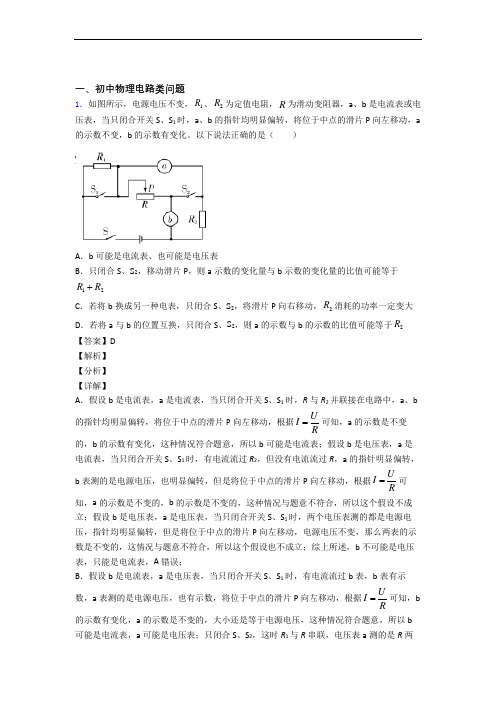

一、初中物理电路类问题1．如图所示，电源电压不变，1R 、2R 为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表，当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化。

以下说法正确的是（ ）A ．b 可能是电流表、也可能是电压表B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于12R R +C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R【答案】D【解析】【分析】【详解】A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误；B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据U I R=可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两端的电压，电流表测的是电路中的电流，则可知1U R I∆=∆，即电压表a 示数的变化量与电流表b 示数的变化量的比值等于R 1；当b 是电流表，a 是电流表时，只闭合S 、S 2，R 、R 2被短路，电路是R 1的简单电路，即使移动滑片P ，a 、b 两表的示数都不会变化；综上所述，a 示数的变化量与b 示数的变化量的比值不可能等于12R R +；B 错误；C ．把b 换成电压表，a 是电压表时，只闭合S 、S 2，R 1、R 2与R 串联，滑片P 向右移动，电阻变小，电路的总电阻变小，电流变大，根据22P I R =可知，R 2消耗的功率变大；如果把b 换成电压表，a 是电流表时，只闭合S 、S 2，R 被短路，R 1、R 2串联，滑片P 向右移动，电阻不变，电路的总电阻不变，电流不变，根据22P I R =可知，R 2消耗的功率不变；C 错误；D ．a 是电压表，b 是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 被短路，R 1、R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，那么a 的示数与b 的示数的比值是R 2；当a 、b 都是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 、R 2被短路，只有R 1接在电路中，两电流表的示数相等，它们的比值是1；D 正确。

一、初中物理电路类问题1．如图为某均匀金属薄板，现测得接线柱A、B之间的电阻为R．如果将该电阻板均匀分成9块，并挖去其中一小块，则此时A、B之间的电阻变为A．8 9RB．76RC．910RD．67R【答案】B【解析】【详解】如图将电阻板看作三个相同电阻串联而成，分别将1、2、3看作一个电阻，4、5、6看作一个电阻，7、8、9看作一个电阻，则由串联电阻规律可知，每个电阻阻值为13R，每个电阻由三个相同的块并联组成，设每块电阻阻值为R x，则由并联电阻规律可知：111113x x xRR R R=++解得R x=R；则当挖去其中一块后，变为两个阻值为R的电阻并联，整体再与两个阻值为13R的电阻串联，则由串并联电阻规律可知总电阻为：AB11721136R R RR R'=+⨯=+故选B。

2．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压可能是A．0.9 V，3.6 V B．0.9 V，0 VC．4.5 V，0 V D．4.5 V，4.5 V【答案】ABC【解析】【详解】由电路图可知，两灯泡串联，电压表V2测电源的电压，V1测灯L1两端的电压。

电路可能会存在以下几种情况：(1)若电路正常时：因串联电路中总电压等于各分电压之和，且V2偏转的角度等于V1偏转的角度，所以，电压表V2选择的量程为0～15V，分度值为0.5V，电源的电压U=4.5V；电压表V1选择的量程为0～3V，分度值为0.1V，灯泡L1两端的电压U1=0.9V；则灯泡L2两端的电压为：U2=U-U1=4.5V-0.9V=3.6V；(2)若L1短路，V1偏转的角度为零，图中没有这种情况；(3)若L2短路，则L2的电压为零，V1和V2测L1的电压，也就是电源电压，即示数相同，若都是大量程，即都是4.5V，若都是小量程，即都是0.9V；即则灯L1、L2两端的电压可能是4.5V、0；或0.9V、0；(4)若L1断路，V1和V2测电源电压，即示数相同，若都是大量程，即都是4.5V，若都是小量程，即都是0.9V，但电路中无电流，不符合题意；(5)若L2断路，V1不能和电源相连，故示数为零；V2测电源电压，若是大量程，即是4.5V，若是小量程，即是0.9V，但电路中无电流，不符合题意；故选ABC3．关于如图所示的课堂小实验，下列说法中正确的是（）A．甲图是自制的盐水电池，当用电压表测其电压时，锌片是该电池的正极B．乙图中，同时在冷水和热水中滴一滴红墨水，红墨水在热水中与水混合均匀的时间比在冷水中短，这个现象说明温度越高，分子运动越剧烈C．丙图中，用绸子摩擦玻璃棒，玻璃棒上的一些电子会转移到绸子上D．丁图电路中，A，B两个接线柱间是一段保险丝，C，D两个接线柱间是一段铜丝，向右移动滑动变阻器的滑片，过一会儿发现铜丝先熔断【答案】BC【解析】【分析】本题考查电压表的连接、分子热运动、摩擦起电的实质及保险丝材料的特点。

一、初中物理电路类问题1．如图新型落地扇有一个电源开关S1，闭合S1，电动机正常作，其内部还有个防倾倒开关S2，S2处于常闭状态，当落地扇倾斜时S2能自动断开，使电动机停止工作，图中电路中符合这一功能的是A．B．C．D．【答案】C【解析】【详解】ABCD．由题意可以得出，当开关S1和S2同时闭合时，电动机工作，当开关S2断开时，电动机就停止工作，因此两开关应该为串联关系，故ABD选项不符合题意，C选项符合题意。

故选C。

2．如图所示，电源电压为3V，闭合开关S，电压表的示数为2V，忽略温度对灯丝电阻的影响。

则（）A．通过灯泡L1的电流比L2的电流大B．灯泡L1两端的电压是1VC．灯泡L1和L2的电阻之比是2∶1D．若灯泡L2灯丝烧断，电压表示数为零【答案】CD【解析】【分析】【详解】A．从图中可以看到，这是一个串联电路，串联电路电流处处相等，所以通过灯泡L1的电流和L 2的电流一样大，A 项不合题意；B ．从图中可以看到，电压表测的是灯泡L 1的电压，电压表的示数是2V ，那么灯泡L 1两端的电压是2V ，B 项不合题意；C ．根据串联电路的电压规律可知，灯泡L 2两端的电压是21-3V -2V 1V U U U ===那么灯泡L 1和L 2的电阻之比是121212:::2V :1V 2:1U U R R U U I I==== 灯泡L 1和L 2的电阻之比是2∶1，选项C 符合题意；D ．若灯泡L 2灯丝烧断，那么没有电流流过L 2，也没有电流流过电压表，电压表示数为零，选项D 符合题意。

故选CD 。

3．定值电阻R 1标有“10Ω 2A”，R 2标有“20Ω 1.5A”的字样。

则以下说法正确的是（ ） A ．若将两只电阻串联使用，则允许通过电阻的最大电流为2AB ．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45VC ．若将两只电阻并联使用，则干路允许通过的电流最大值是3AD ．若将两只电阻并联使用，电路允许的总电功率最大值是60W【答案】BCD【解析】【分析】【详解】A ．定值电阻R 1允许通过的最大电流为2A ，R 2允许通过的最大电流为1.5A ，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A ，故A 错误；B ．由A 解析知，允许通过电阻的最大电流为1.5A ，根据I =U R可得加在它们两端总电压的最大值为 U 大=I R ⨯大总=1.5A ⨯(10Ω+20Ω)=45V故B 正确；C ．由定值电阻1R 、2R 的铭牌可知，加在它们两端的最大电压分别为1U =11I R ⨯=2A ⨯10Ω=20V ，2U =22I R ⨯=1.5A ⨯20Ω=30V根据并联电路中各用电器两端电压相等，可知它们两端的电压最大为20V ，则通过定值电阻1R 的电流为2A ，通过定值电阻2R 的电流为'2I =12U R =20V 20Ω=1A 干路允许通过的电流最大值为 I 并大=2A+1A=3A故C 正确；D ．若将两只电阻并联使用，电路允许的总电功率最大值为P 大=1U I 并大=20V 3A=60W故D 正确。

一、初中物理电路类问题1．如图所示，电源电压不变，1R 、2R 为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表，当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化。

以下说法正确的是（ ）A ．b 可能是电流表、也可能是电压表B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于12R R +C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R 【答案】D 【解析】 【分析】 【详解】A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据UI R=可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误；B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据UI R=可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两端的电压，电流表测的是电路中的电流，则可知1UR I∆=∆，即电压表a 示数的变化量与电流表b 示数的变化量的比值等于R 1；当b 是电流表，a 是电流表时，只闭合S 、S 2，R 、R 2被短路，电路是R 1的简单电路，即使移动滑片P ，a 、b 两表的示数都不会变化；综上所述，a 示数的变化量与b 示数的变化量的比值不可能等于12R R +；B 错误；C ．把b 换成电压表，a 是电压表时，只闭合S 、S 2，R 1、R 2与R 串联，滑片P 向右移动，电阻变小，电路的总电阻变小，电流变大，根据22P I R =可知，R 2消耗的功率变大；如果把b 换成电压表，a 是电流表时，只闭合S 、S 2，R 被短路，R 1、R 2串联，滑片P 向右移动，电阻不变，电路的总电阻不变，电流不变，根据22P I R =可知，R 2消耗的功率不变；C 错误；D ．a 是电压表，b 是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 被短路，R 1、R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，那么a 的示数与b 的示数的比值是R 2；当a 、b 都是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 、R 2被短路，只有R 1接在电路中，两电流表的示数相等，它们的比值是1；D 正确。

一、初中物理电路类问题 1．将规格分别为“6V 6W ”和“6V 3W ”的甲乙两只小灯泡串联后接到电压为6V 的电源上，两灯均发光，忽略灯丝电阻的变化，则下列说法中正确的是（ ）A ．甲灯两端电压较大B ．通过乙灯的电流较大C ．甲灯较亮D ．乙灯较亮【答案】D【解析】【分析】 两灯泡的额定电压相等，根据2U P R=比较两灯泡电阻之间的关系，两灯泡串联时通过它们的电流相等，根据U IR =比较两灯电压关系，根据2P I R =比较两灯泡实际功率之间的关系，从而确定灯泡的亮度关系。

【详解】AB ．根据2U P R=得，两灯的电阻分别为 ()226V 6Ω6W U R P ===甲甲甲 ()226V 12Ω3W U R P ===乙乙乙 串联时电流处处相等，乙的电阻大，根据U IR =可知，乙灯两端的电压大，故AB 错误； CD ．根据2P I R =可知，电流相等时，电阻大的功率也大，所以乙灯较亮，故C 错误、D 正确。

故选D 。

【点睛】重点是欧姆定律的应用和电功率的率的计算，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握。

2．如图所示的电路中，电源电压保持不变，闭合开关后，A 1 示数为 0.4A ，A 2 示数为 0.5A 若灯 L 2 断路，则电流表 A 1、A 2、A 的示数分别为A ．0.4A 、0A 、0.9AB．0.4A、0.5A、0.9AC．0.9A、0A、0.9AD．0.4A、0A、0.4A【答案】D【解析】【分析】【详解】所示电路为并联电路，L1、L2两端的电压相等，若灯 L 2断路，通过L2的电流为0,由于电源电压不变,L1的电阻不变,所以通过L1的电流不变, A1的示数仍为0.4A, A1、A串联,所以示数相同，故选D．3．压敏电阻的阻值是随所受压力的增大而减小的．小坤同学想设计一个通过电表示数反应压敏电阻所受压力大小的电路，其中R0是定值电阻，R代表压敏电阻，要求压力增大时电表示数增大且符合电路安全，在下图所示电路中符合要求的是：（）A．B．C．D．【答案】C【解析】【分析】【详解】A．由电路图可知，压敏电阻R压与定值电阻R0并联，电流表测R0支路的电流，当压力增大时，压敏电阻R压的阻值减小，因并联电路中各支路两端的电压相等，所以由I=UR可知，电流表的示数不变，故A不符合题意；B．由电路图可知，压敏电阻R压与定值电阻R0并联，电压表测电源电压，电源电压不变，故B不符合题意；C．由电路图可知，压敏电阻R压与定值电阻R0串联，电压表测R0两端的电压，当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，定值电阻两端电压增大，电压表示数增大，故C符合题意．D．由电路图可知，压敏电阻R压与定值电阻R0串联，电压表测R压两端的电压，当压力增大时，压敏电阻R压的阻值减小，由串联电路中电阻越大分得的电压越大可知，电压表的示数减小，故D不符合题意．4．如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表A．A的示数是150mAB．A的示数是70mAC．A'的示数是80mAD．A'的示数是30mA【答案】C【解析】【详解】由电路图知，电流由左侧流入，则分为两支，一支流入A1、左侧灯泡，另一支流入A；由A流出的电流一支流入中间灯泡、A2，另一支流入A3、右侧灯泡，A1、左侧灯泡与中间灯泡、A2的电流汇合后再与A3、右侧灯泡汇合流向负极；故三个灯泡为并联关系，如图所示：由并联电路的规律可知，A示数等于A2、A3示数之和；A'示数A1、A2的示数之和，即A的示数：I=I2+I3=50mA+70mA=120mA；A'的电流I'=I1+I2=30mA+50mA=80mA；故选C。

一、初中物理电路类问题1．用毛皮摩擦过的橡胶棒A带负电。

如图甲，用橡胶棒A接触不带电的验电器的金属球B时，验电器的金属箔张开；如图乙，让橡胶棒A靠近（不接触）不带电的验电器的金属球B，验电器的金属箔也会张开。

下列说法正确的是（）A．毛皮与橡胶棒相比，毛皮的原子核对电子的束缚能力强B．图甲中，金属箔张开是因为异种电荷相互排斥C．图乙中，橡胶棒靠近金属球B时，橡胶棒A所带电荷量减小D．图乙中，金属球B上的一部分电子转移到金属箔上【答案】D【解析】【分析】【详解】A．摩擦起电的实质是电子的转移，原子核对电子的束缚能力强，物体得到电子带负电。

橡胶棒A带负电，说明橡胶棒得到电子，即橡胶棒的原子核对电子的束缚能力强，故A错误；B．验电器的工作原理是同种电荷相互排斥，故B错误；C．橡胶棒A没有接触验电器的金属球B，所以橡胶棒A所带电荷量不变，故C错误；D．橡胶棒A带负电，接近金属球B上，B上的自由电子被排斥而远离，转移到金属箔上，故D正确。

故选D。

2．《探索》节目介绍说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉。

经过摩擦以后的蜜蜂和空气带电情况，以下说法正确的是（）A．空气不带电B．蜜蜂带正电C．蜜蜂带负电D．空气带负电【答案】C【解析】【详解】同种电荷互相排斥，异种电荷互相吸引，由题知花粉带正电与蜜蜂相互吸引，蜜蜂带负电，空气与蜜蜂摩擦生电，空气带正电，故C正确。

故选C。

3．考试试卷保密至关重要，为确保试卷万无一失，存放试卷的保密室有厚厚的大门，要想开门，需要主考用钥匙闭合开关S，或者两名副主考同时使用钥匙闭合开关S1、S2，使电动机工作拉开大门。

为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设有自动感应开关S3、S4，当小偷闯入时感应开关自动闭合，警铃报警。

下列电路图符合设计要求的是（）A．B．C．D．【答案】C【解析】【分析】【详解】由题意可知，闭合开关S或者同时闭合开关S1、S2时，电动机工作，说明开关S1、S2串联后再与开关S并联；闭合开关S3或S4时，警铃工作，说明开关S3和S4并联。
