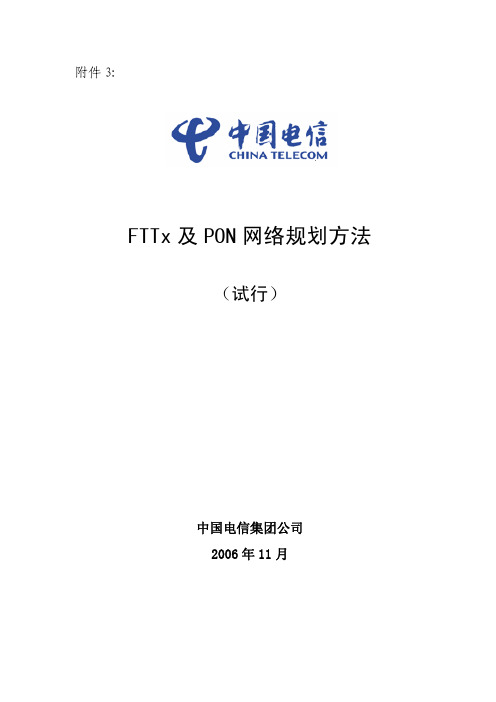

附件3:FTTx及PON网络规划方法（试行）中国电信集团公司2006年11月编制说明接入网逐步向宽带化、综合化、多元化和光纤化发展，有线接入的最终发展目标是实现光纤到户/办公室（FTTH/O），以提供统一的综合业务接入平台。
FTTH技术是可以实现话音、数据和多媒体业务综合接入的技术，随着技术的进步和需求的不断发展，FTTH已成为传统电信运营商和新兴电信运营商共同关注的热点，其发展是大势所趋。
如何利用FTTH技术规划和建设FTTx网络，已成为各个电信运营商共同关注的焦点。
本规划方法是在总结了中国电信FTTH现场试验工程实施经验的基础上，以FTTx网络规划中所涉及的规划方法为研究目标，提供一套FTTx网络规划的思路和流程，给出实用的FTTx网元规划、ODN组网和带宽配置方法，以及典型的FTTx网络应用模式，以便于各级规划人员可以以规划方法为基础，结合本省（地市）的实际情况，合理规划设计本省（地市）的FTTx网络。
本规划方法只是描述一种规划的方法，具体的无源光网络（PON）技术可以是基于以太网方式的无源光网络（EPON）或者G比特无源光网络（GPON），不同的技术在带宽、ODN 等方面稍有不同，需要在具体规划中进行考虑。
本规划方法着重对采用EPON系统的ODN 规划方法进行分析，采用GPON系统的ODN可以参考EPON系统。
目录1概述 (1)1.1FTTx的概念 (1)1.2FTTx网络典型应用模式 (2)1.2.1公众客户综合接入 (2)1.2.2大客户、商业客户综合接入 (4)1.2.3视频监控接入 (6)1.2.4村村通接入 (7)2FTTx及PON网络规划原则与目标 (7)2.1规划原则 (7)2.2规划目标 (8)3FTTx及PON网络规划流程 (8)4FTTx及PON网络规划准备 (11)4.1区域划分 (11)4.2基础数据收集与整理 (11)4.3业务发展与预测 (12)4.4业务需求小结 (14)5FTTx及PON网络规划内容 (14)5.1组网模式与带宽计算 (15)5.1.1网络组网模式的选择 (15)5.1.2FTTx网络带宽计算方法 (16)5.2网元规划 (18)5.2.1OLT设备 (18)5.2.2ONU设备 (20)5.2.3系统保护倒换 (21)5.3ODN网络规划 (23)5.3.1ODN框架结构 (23)5.3.2ODN光配线设施 (24)5.3.3分光方式 (26)5.3.4ODN光缆网规划 (30)5.4传输系统指标 (40)5.4.1光通道损耗核算 (40)5.4.2光回波损耗核算 (43)5.4.3单模光缆与多模光缆混合组网附加要求 (43)5.5网络资源规划 (44)5.5.1上层网络资源规划 (44)5.5.2业务优先级 (44)5.5.3VLAN规划 (45)5.5.4IP地址规划 (45)5.6计费和网管系统规划 (46)5.6.1FTTx网络计费系统规划 (46)5.6.2FTTx网络网管系统规划 (46)5.7配套设施规划 (46)5.7.1机房规划原则 (47)5.7.2配套设备和管线规划原则 (48)5.8经济评价 (49)5.8.1财务评价的意义和内容 (50)5.8.2财务评价的主要依据 (50)5.8.3财务评价的指标和公式 (50)5.8.4财务评价基础数据的测算 (53)5.8.5财务评价的不确定性分析 (54)5.9执行跟踪与反馈调整 (54)6FTTx及PON网络规划后评估 (55)7附录：缩略语 (55)1 概述1.1FTTx的概念光纤接入网采用光纤作为传输媒质，具有传输容量大、传输质量高、高可靠性、传输距离长、抗电磁干扰等优点，是未来宽带固定接入的发展方向。
FTTx网络建设方法研究摘要以EPON技术为基础的FTTx网络，在建设时需考虑EPON系统建设的思路和策略，同时，更应该着重考虑ODN网络的建设原则，这是FTTH真正走向规模化应用的重要条件。
1、FTTx典型组网模式根据光纤到用户的距离来分类，可分成光纤到交接箱（FTTCAb）、光纤到大楼/路边（FTTB/C）、光纤到办公室（FTTO）及光纤到户（FTTH）等4种服务形态（组网模式）。
不同的组网模式，直接影响ODN的建设、PON系统网元的设置等，应根据实际需求，选择合适的组网模式。
可分区域设置供各类客户、各种FTTx组网应用模式共用的FTTx网络平台。
2、EPON系统建设方法研究2.1OLT的设置原则上，将OLT设置在接入点／端局机房，覆盖其所辖服务区的所有FTTx网络用户。
FTTx网络发展初期，网络规模较小，为便于维护管理，应将OLT分区域集中设置，如设置在端局；当端局空间不足而不具备足够的装机条件时，或者管线资源紧张时，应考虑将OLT下移至条件较好的接入点（可以是无线基站机房），但不宜新建OLT专用机房。
在FTTx网络规模应用期，OLT宜分布设置在各接入点。
2.2ONU的设置与供电ONU应根据FTTx网络的应用模式、业务需求进行设置：①对于FTTH应用，应尽量将ONU设置在用户家里，避免安装在门口或楼道内。
对普通公众客户，优选将ONU设置在用户终端智能盒内提供保护，尽量不采用桌面式安装。
②对于FTTB/C/Cab应用，可选择将ONU设置在大楼楼道或竖井内机柜、室外光交接箱等不同位置。
ONU原则上采用本地供电方式，尽量不采用远端供电方式。
为保证断电时语音业务的正常开展，可以根据需要提供ONU断电保护：①对于FTTH应用，如开展语音业务，可根据需要配置电池模块提供断电保护。
②对于FTTB/C/Cab应用，可根据需要对提供语音接入或承载的ONU配置电池模块提供断电保护。
③对于FTTO应用，可借用本地的供电防护系统。
FTTx解决方案引言随着互联网普及和技术进步，人们对于网络的需求不断增长。
传统的ADSL （Asymmetric Digital Subscriber Line）和VDSL（Very-high-bit-rate Digital Subscriber Line）等技术已经不能满足人们对高速宽带的需求。
因此，FTTx （Fiber to the x）技术应运而生。
本文将介绍FTTx解决方案，包括其原理、分类和主要应用场景。
1. FTTx技术原理FTTx是一种将光纤作为节点之间的传输介质的技术，主要包括FTTH（Fiber to the Home）、FTTP（Fiber to the Premises）、FTTB（Fiber to the Building）、FTTC（Fiber to the Curb）等。
其中，最常见的是FTTH。
FTTH是指将光纤直接引入用户家庭，提供高速宽带服务。
它的实现方式主要有两种，一种是点到点直连，每户都有一根独立的光纤；另一种是采用PON （Passive Optical Network）技术，多户共享一根光纤。
2. FTTx技术分类FTTx技术根据覆盖范围和光纤使用方式不同，可以分为FTTH、FTTB、FTTC 等几种不同的类型。
2.1 FTTH（Fiber to the Home）FTTH是最为广泛应用的一种FTTx技术，它将光纤直接引入用户住宅。
FTTH 可以提供高速宽带、IPTV（Internet Protocol Television）等服务，为用户提供更好的网络体验。
FTTH的优势在于传输速率高、抗干扰能力强，同时也能较好地支持未来的网络需求。
然而，由于光纤引入用户家庭的成本较高，因此在实施过程中需要充分考虑投资回报和使用情况。
2.2 FTTB（Fiber to the Building）FTTB是将光纤引入建筑物内部，为楼宇内的各个单位提供宽带接入服务。
常见的应用场景包括企事业单位、商场等。
FTTx建设方案和维护FTTx建设方案和维护中国联通平顶山市分公司、周凯、186********摘要：近年来，随着普通宽带上网、数字电视、IPTV等业务的出现及快速发展，客户对网络带宽、稳定性需求的提高，对接入承载网提出了更高的要求，接入承载网需要考虑高带宽、可靠性、QOS保障、组播业务的支持。
国内运营商对FTTx的建设不断升温，宽带PON技术正面临着前所未有的机遇，市场需求的提高、成本的不断降低，推动了FTTx建设进入了一个高速发展的时期。
本文主要探讨了针对不同区域FTTx建设方案和一些针对新技术特点的维护方式改变。
关键词：FTTx、光纤到户、光网络单元、维护随着近年来宽带业务的迅猛发展，从传统电话拨号、ADSL到现在FTTx，无源光网络((PON)技术已经成为主流发展趋势，并得到了广泛应用。
FTTx技术主要用于接入网络光纤化，范围从区域电信机房的局端设备到用户终端设备，局端设备为光线路终端(Optical Line Terminal; OLT)、用户端设备为光网络单元(Optical Network Unit; ONU)或光网络终端(Optical Network T erminal; ONT)。
根据光纤到用户的距离来分类，可分成光纤到交换箱(Fiber T o The Cabinet; FTTCab)、光纤到路边(Fiber To The Curb; FTTC)、光纤到大楼(Fiber To The Building; FTTB)及光纤到户(Fiber To The Home; FTTH)等4种服务形态。
美国运营商Verizon将FTTB及FTTH合称光纤到驻地(Fiber To The Premise; FTTP)。
上述服务可统称FTTx。
FTTH(fiber to the home)是光纤接入网发展的一种最终形态。
宽带城域网以光纤作为传输媒介时，接入技术也有多种选择，目前居于主流地位的有:以太网接入技术和无源光网络(PON)技术。
浅谈FTTX模式下光纤接入网的规划摘要：FTTH作为一种新的接入技术将在全国全面推进，光纤物理网规划目前已成为各大运营商要解决重要问题。
本文介绍了光缆物理网的规划方法、原则，并提出了OLT、光配线节点、主干光节点、光缆结构与配纤规划要求。
关键词：FTTH，光纤物理网，规划，网格化建设计划Abstract: as a new kind of FTTH access technology in the country will promote, optical fiber physical network plan has become the major carriers to solve important problem. This paper introduces the planning of the fiber optic cable physical nets methods and principles, and put forward the OLT, light wiring node, main light node, fiber optic cable structure and with fine planning requirements.Keywords: FTTH, optical fiber physical nets, planning, grids construction plan随着光进铜退工程的开展，光纤接入（FTTX）成为各大运营商抢占市场的一个卖点，为了争得用户，许多运营商纷纷以最快的速度搭建光纤物理网，但由于时间较紧，没有对光纤物理网作细致的规划，更有一些地方在没有网络整体规划的情况下开始建设，流程颠倒，工作混乱，这将严重影响网络光缆的利用率，也会造成经济损失，在此，本人想就如何做好光纤物理网的规划谈谈一些看法。
1.光纤物理网规划思路和流程1.1光纤物理网规划的目标总体成本最低，能够满足全业务经营的需求，响应速度快，贴近市场需求，易于扩容，能够保持网络结构的长期稳定。
中国移动江苏公司城域FTTx网络规划建设指导意见（暂行）一、城域FTTx网络定位（一）城域FTTx网络定位城域FTTx网络是指覆盖城市及其郊区、开发区、工业园区、中心乡镇，以城域光纤物理网为依托，主要面向客户接入的综合业务接入和承载网络。
FTTx网络将光纤网络的带宽优势与分组化的承载技术结合在一起，为客户提供丰富的业务类型和可管理可监控的电信级网络质量。
在现阶段，FTTx网络建设主要是以FTTB（Fiber to the building，光纤到大楼/楼道）、FTTO（Fiber to the Office，光纤到办公室）为主。
（二）城域FTTx网络承载的业务FTTx网络应满足包括话音、宽带上网、IPTV等全业务承载需要。
接入对象主要包括集团客户（企业单位、高等院校、星级酒店、商务楼宇、政府机关等）、营业厅及代办点、微蜂窝及分布系统、WLAN 热点、居民社区等，同时也可接入室外一体化基站、光纤拉远基站等末端通信网元或网络设备，但原则上不包括宏蜂窝基站。
宏蜂窝基站接入、通信网元或网络设备的中继电路、高可靠性要求的专线电路出租等仍以SDH/MSTP/WDM等城域传送网现有传输接入手段为主。
二、城域FTTx网络结构在城域网的核心层、汇聚层，FTTx网与现有的SDH/MSTP/WDM 网共用相同的光纤物理网络。
FTTx网络主要面向客户接入层面。
（一）FTTx网络结构特性FTTx网络结构的重要特性是分层分区。
FTTx目标网络应满足“层次清晰、布局合理、调度灵活、管理方便”的要求，以满足网络可持续发展的需要。
1、FTTx网由接入主干层、接入汇接层、末端接入层三个层次的体系结构组成。
通常在用户桌面终端与FTTx网之间，会有一段由铜线、无线或同轴电缆等构成的用户驻地网，一般情况下用户驻地网不包括在FTTx网的范围内。
2、在每个城域网内划分多个综合业务接入区（或称全业务接入区），每个综合业务接入区内包含综合业务接入点（或称全业务接入点）、分纤点（或称光纤资源分配点）、管道杆路、光缆、配套设备、接入设备等各种接入资源，这些接入资源有机结合在一起构成城域FTTx网络。
FTTx网络建设方法研究
摘要以EPON技术为基础的FTTx网络，在建设时需考虑EPON系统建设的思路和策略，同时，更应该着重考虑ODN网络的建设原则，这是FTTH真正走向规模化应用的重要条件。
1、FTTx典型组网模式
根据光纤到用户的距离来分类，可分成光纤到交接箱（FTTCAb）、光纤到大楼/路边（FTTB/C）、光纤到办公室（FTTO）及光纤到户（FTTH）等4种服务形态（组网模式）。
不同的组网模式，直接影响ODN的建设、PON系统网元的设置等，应根据实际需求，选择合适的组网模式。
可分区域设置供各类客户、各种FTTx组网应用模式共用的FTTx网络平台。
2、EPON系统建设方法研究
2.1OLT的设置
原则上，将OLT设置在接入点／端局机房，覆盖其所辖服务区的所有FTTx网络用户。
FTTx网络发展初期，网络规模较小，为便于维护管理，应将OLT分区域集中设置，如设置在端局；当端局空间不足而不具备足够的装机条件时，或者管线资源紧张时，应考虑将OLT下移至条件较好的接入点（可以是无线基站机房），但不宜新建O LT专用机房。
在FTTx网络规模应用期，OLT宜分布设置在各接入点。
2.2ONU的设置与供电
ONU应根据FTTx网络的应用模式、业务需求进行设置：
①对于FTTH应用，应尽量将ONU设置在用户家里，避免安装在门口或楼道内。
对普通公众客户，优选将ONU设置在用户终端智能盒内提供保护，尽量不采用桌面式安装。
②对于FTTB/C/Cab应用，可选择将ONU设置在大楼楼道或竖井内机柜、室外光交接箱等不同位置。
ONU原则上采用本地供电方式，尽量不采用远端供电方式。
为保证断电时语音业务的正常开展，可以根据需要提供ONU断电保护：
①对于FTTH应用，如开展语音业务，可根据需要配置电池模块提供断电保护。
②对于FTTB/C/Cab应用，可根据需要对提供语音接入或承载的ONU配置电池模块提供断电保护。
③对于FTTO应用，可借用本地的供电防护系统。
④在物业方自建有供电防护系统（如监控、对讲等系统的供电）的楼宇，可考虑与物业方协商借用其供电防护系统。
考虑到小灵通、手机的普及性，保证断电时家庭电话的正常使用已经不具有普遍意义，可在开展FTTx网络应用时将提供ONU断电保护视为一项付费业务，通过各种形式与用户分摊建设和维护费用。
2.3系统保护倒换
PON系统一般不对公众用户提供保护倒换功能。
对大客户、商业客户则应根据业务性质提供相应的保护倒换功能。
2.4FTTx设备选型
原则上FTTx网络设备应遵循相关企标的所有要求。
应综合考虑设备功能、性能、厂家技术开发及售后服务支持力度等因素进行选型。
3、光配线网（ODN）建设方法研究
3.1ODN网络结构
ODN应以树型结构为主，从OLT至ONU一般可划分为馈线段、配线段和入户段（对于FTTB/C模式，入户段可缺省），段落之间的光分支点为光分配点、光用户接入点。
配线段可以是2-4级配线，应在满足FTTx网络传输系统指标的前提下，按如图1所示的框架结构进行ODN组网建设。
图1ODN网络框架结构
在ODN组网时尽量采用一级分光方式；也可以采用二级分光方式；原则上不采用三级及三级以上的分光方式。
3.2光配线设施建设
ODN网络涉及的无源光配线设施主要有：
①局端配线设施：光配线架等。
②光分配点设施：光配线架、光交接箱、光分线盒、光分路器、光分歧接头盒等。
③光用户接入点设施：光分路器、光分线盒、光终端盒、光分歧接头盒等。
④用户端接设施：用户终端智能盒、光纤信息面板。
3.2.1光分路器设置
典型的光分路器设置方式（分光方式）如图2所示：
图2典型分光方式
①对于一级分光方式，光分路器可设置在OLT节点或光分支点的任一位置。
应在保证一定的端口使用率前提下，尽量将光分路器靠近ONU设置。
②对于二级分光方式，光分路器可设置在OLT节点或光分支点的任意两个位置。
为便于维护，应尽量将一级光分路器设置在OLT节点。
考虑到网络的演进，对EPON系统，ODN的总分路比应按1:32（或2:32）设置，光分路器具体可使用端口数应结合带宽规划确定。
现阶段，应选择均匀分光的光分路器，以简化光通路损耗核算、便于工程实施。
建议1×4（2×4）以下光分路器选择1 310 nm、1 490 nm双波段的FBT分路器；1×8以上光分路器选择PLC分路器。
3.2.2其他配线设施设置
①光分线盒、光终端盒
当用户暂不开通光纤业务时，可使用具有光纤端接功能的光分线盒/终端盒，将配线光缆端接在盒内，待用户申请业务时再将入户光缆连接到用户端。
对于有发展潜力的楼宇，在部署FTTx网络时，光分线盒、光终端盒尽量按满足大楼内所有目标用户的接入需求进行配置，一次性部署到位。
单个光分线盒、光终端盒的容量以覆盖1-5层楼的目标用户为宜，并应考虑一定的端口冗余。
②用户终端智能盒、光纤信息面板
家用ONU尽量安装在用户终端智能盒内，入户光缆直接终结并端接在盒内以加强对光缆接头的保护。
对于实施FTTO的写字楼，或竞争需要的楼宇，可以设置光纤信息面板进行入户光缆终端，需要开通业务时再通过铠装/加强尾纤跳至ONU。
③光纤配线架、光交接箱、光分歧接头盒等
建设方式与当前接入网一致。
3.3光缆建设
3.3.1光缆建设方式
室外环境下的光缆按照现行的相关规范进行建设；室内环境下的光缆分垂直和水平两个层面建设。
垂直层面负责连接光分配点（光分线盒、光分路器等）与光用户接入点（光分线盒、光终端盒、光分路器等），采用垂直布线用室内光缆建设：
①布放1条垂直布线用室内光缆，连接垂直层面所有的光分配点和用户接入点，通过“掏纤”方式，形成光分配点与其所带用户接入点之间的光缆连接。
水平层面负责连接光用户接入点与ONU，可以采取两种建设方式：
②采用水平布线用室内光缆，分别在光用户接入点侧和用户侧成端。
③在施工条件具备时（入户暗埋管的直径大于25mm，暗埋管在墙里的弯曲半径大于60mm；或者可以新放穿线管），也可以采用铠装尾纤／加强尾纤，直接完成O NU至光用户接入点的连接。
两种建设方式，前者材料成本较低，后者在具备施工条件时，施工成本较低，但铠装尾纤／加强尾纤长度要根据实际需要进行选择，不够灵活。
垂直层面光缆一般一次性部署到位；水平层面光缆应按需布放，在有竞争需要的场合，可以适当超前布放。
3.3.2光缆选型
用于FTTx网络的光缆应符合现行技术标准。
新建光缆全部采用G.652单模光缆。
对于已建有多模光缆的驻地网，在满足FT Tx网络传输系统指标的前提下，可以将单模光缆与多模光缆混合组网。
光缆型式建议如下：
①室外光缆型式应与当前已用光缆结构保持一致。
②室内垂直布线用光缆可采用YD/T 1258定义的各种结构的多芯光缆、光纤带光缆，也可以采用符合标准的骨架槽式光纤带光缆（特别是对于高层楼宇推荐采用）。
③室内水平布线用光缆可采用YD/T 1258定义的GJFJV、GJFV、GJFJZY、GJFZ Y、GJFJBV、GJFBV、GJFXV、GJFJBZY、GJFBZY、GJFXZY、GJXZY等型式的光缆，也可以采用符合标准的悬挂式室内布线光缆（或“8”字形光缆）等，悬挂式室内布线光缆易于施工，推荐采用。
为便于统一维护管理，在相同场合应尽量使用相同结构的光缆。
3.3.3光缆连接与光缆成端
光缆连接可以采用两种方式：固定连接和活动连接。
固定连接可以减少ODN的跳接点，减少光通道损耗；活动连接则更有利于光缆灵活配线。
固定连接有两种技术方式：熔接和机械接续（冷接）。
冷接技术便于操作，适合在室内光缆维护、抢修，或施工环境较差（如电源引接困难、操作空间太小等）时采用，但可靠性尚未经过长时间检验，不宜大量使用；目前，光缆成端与固定连接应以熔接为主。
ODN的光缆段间也可采用活动连接，但要严格控制活接头数量，从OLT至单个ONU之间的活接头不应超过7个。
活动连接器的光纤端面一般采用UPC型；如FTT x网络承载CATV模拟电视信号，则所有光纤连接器要求采用APC型端面。
