必看剪力墙设计步骤分析

剪力墙制作流程
剪力墙制作流程如下：
１．地基施工：进行基础开挖、回填和加固等。

２．剪力墙布置：根据建筑设计图纸，确定剪力墙的布置位置和数量。

３．钢筋加工：将所需的钢筋按照规格和长度进行加工。

４．模板搭建：在剪力墙的两侧搭建模板，用于浇筑混凝土。

５．剪力墙浇筑：将混凝土倒入剪力墙中，同时将钢筋固定在墙体内。

６．剪力墙表面处理：在混凝土凝固后，对剪力墙表面进行处理，如打磨、刷漆等。

７．剪力墙连接：对于多个剪力墙之间的连接，需要进行加固处理。

８．剪力墙与其他结构的连接：与其他建筑结构进行连接，如梁、柱等。

９．安装门窗：在剪力墙的开口处安装门窗。

１０．其他装修工作：最后进行室内装修等其他工作。

剪力墙结构设计及优化浅析剪力墙是一种常用的结构形式，在工程实践中被广泛应用。

剪力墙结构通过设置垂直于墙面方向的墙体来承担水平荷载，起到抗震、抗风和抗剪的作用。

本文将从剪力墙结构的设计和优化两个方面进行浅析。

1. 剪力墙的设计剪力墙结构的设计过程主要包括以下几个步骤：1）确定结构体系：根据建筑的功能和使用要求，确定剪力墙结构所属的结构体系，如剪力墙框架体系、核心筒体系等。

2）确定墙的位置和数量：根据结构体系的选取和建筑布局，确定剪力墙的位置和数量，通常剪力墙应尽量布置在建筑的正交方向上，并考虑墙体的竖向分布。

3）计算剪力墙的尺寸：根据设计荷载和抗震性能要求，计算剪力墙的拉压应力、抗剪强度和变形等参数，进而确定墙的尺寸和配筋方式。

4）施工细节设计：根据结构设计的要求，对剪力墙的连接、墙柱交界处等施工细节进行设计，确保结构的稳定性和安全性。

2. 剪力墙的优化剪力墙结构的优化是指在满足设计要求的前提下，通过调整墙体尺寸和布置方式，使结构达到更优的经济性、安全性和施工性。

剪力墙的优化主要从以下几个方面进行：1）墙体布置的优化：通过对墙体的位置和数量进行优化，减少墙体对建筑内部空间的影响，提高使用效率。

可以通过调整墙体的位置和增加剪力墙的数量，合理分配剪力墙的承载荷载，减小结构的变形和应力集中。

2）墙体尺寸的优化：通过对墙体的尺寸进行优化，减小结构的自重和材料消耗，提高结构的经济性。

可以通过调整墙体的厚度和高度，合理配置墙体的配筋，减小结构的成本和施工难度。

3）墙体材料的优化：通过选用合适的材料，提高结构的抗震性能和耐久性。

可以选用高强度混凝土和高性能钢筋，增加剪力墙的承载能力和抗侧向位移能力，提高结构的安全性。

4）施工工艺的优化：通过改进施工工艺，提高结构的施工效率和质量。

可以采用预制墙板和预制楼盖板等先进工艺，减少现场施工时间和人工成本，提高结构的整体性能。

剪力墙结构的设计和优化是一个综合考虑结构稳定性、经济性和施工性的过程。

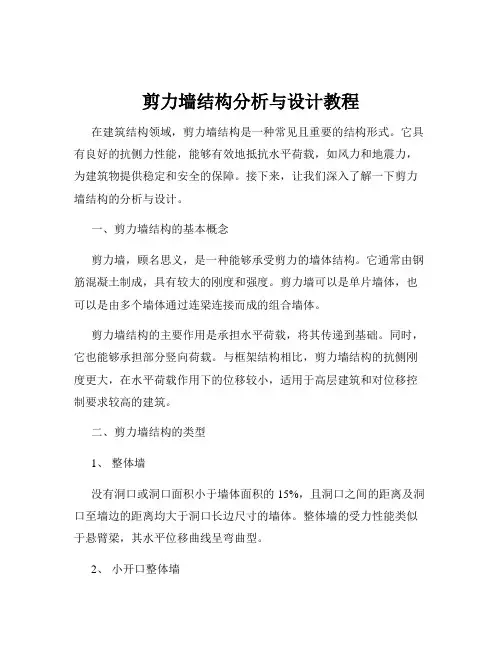

剪力墙结构分析与设计教程在建筑结构领域，剪力墙结构是一种常见且重要的结构形式。

它具有良好的抗侧力性能，能够有效地抵抗水平荷载，如风力和地震力，为建筑物提供稳定和安全的保障。

接下来，让我们深入了解一下剪力墙结构的分析与设计。

一、剪力墙结构的基本概念剪力墙，顾名思义，是一种能够承受剪力的墙体结构。

它通常由钢筋混凝土制成，具有较大的刚度和强度。

剪力墙可以是单片墙体，也可以是由多个墙体通过连梁连接而成的组合墙体。

剪力墙结构的主要作用是承担水平荷载，将其传递到基础。

同时，它也能够承担部分竖向荷载。

与框架结构相比，剪力墙结构的抗侧刚度更大，在水平荷载作用下的位移较小，适用于高层建筑和对位移控制要求较高的建筑。

二、剪力墙结构的类型1、整体墙没有洞口或洞口面积小于墙体面积的 15%，且洞口之间的距离及洞口至墙边的距离均大于洞口长边尺寸的墙体。

整体墙的受力性能类似于悬臂梁，其水平位移曲线呈弯曲型。

2、小开口整体墙洞口面积大于墙体面积的 15%，但洞口仍较小，洞口之间的墙体能够形成明显的墙肢。

小开口整体墙的受力性能介于整体墙和联肢墙之间，水平位移曲线呈弯剪型。

3、联肢墙洞口较大，连梁对墙肢的约束作用较强，墙肢的弯矩图有反弯点。

联肢墙的水平位移曲线呈剪切型。

4、壁式框架洞口尺寸较大，连梁与墙肢的线刚度比较接近，墙肢的弯矩图无反弯点。

壁式框架的受力性能接近于框架，水平位移曲线呈剪切型。

三、剪力墙结构的受力分析1、水平荷载作用下的受力分析在水平荷载（如风荷载、地震作用）作用下，剪力墙如同一个竖向悬臂构件，其底部弯矩和剪力最大。

剪力墙的变形主要为弯曲变形和剪切变形，其中弯曲变形占主导地位。

2、竖向荷载作用下的受力分析竖向荷载包括结构自重、楼面荷载和屋面荷载等。

在竖向荷载作用下，剪力墙主要承受轴力和弯矩。

四、剪力墙结构的设计要点1、墙肢的布置墙肢应均匀布置在建筑物的周边和内部，以提高结构的抗扭性能。

墙肢的长度不宜过长或过短，过长容易导致墙肢的稳定性不足，过短则会增加结构的刚度和自重。

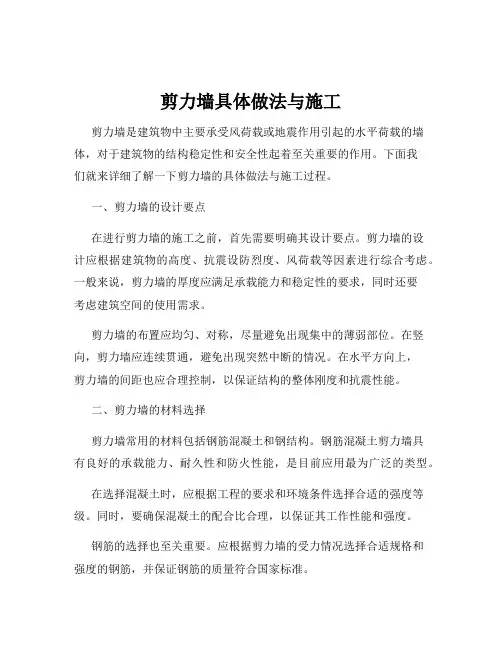

剪力墙具体做法与施工剪力墙是建筑物中主要承受风荷载或地震作用引起的水平荷载的墙体，对于建筑物的结构稳定性和安全性起着至关重要的作用。

下面我们就来详细了解一下剪力墙的具体做法与施工过程。

一、剪力墙的设计要点在进行剪力墙的施工之前，首先需要明确其设计要点。

剪力墙的设计应根据建筑物的高度、抗震设防烈度、风荷载等因素进行综合考虑。

一般来说，剪力墙的厚度应满足承载能力和稳定性的要求，同时还要考虑建筑空间的使用需求。

剪力墙的布置应均匀、对称，尽量避免出现集中的薄弱部位。

在竖向，剪力墙应连续贯通，避免出现突然中断的情况。

在水平方向上，剪力墙的间距也应合理控制，以保证结构的整体刚度和抗震性能。

二、剪力墙的材料选择剪力墙常用的材料包括钢筋混凝土和钢结构。

钢筋混凝土剪力墙具有良好的承载能力、耐久性和防火性能，是目前应用最为广泛的类型。

在选择混凝土时，应根据工程的要求和环境条件选择合适的强度等级。

同时，要确保混凝土的配合比合理，以保证其工作性能和强度。

钢筋的选择也至关重要。

应根据剪力墙的受力情况选择合适规格和强度的钢筋，并保证钢筋的质量符合国家标准。

三、剪力墙的施工准备1、技术准备施工前，应熟悉施工图纸，编制详细的施工方案，并对施工人员进行技术交底。

同时，要做好测量放线工作，确定剪力墙的位置和尺寸。

2、材料准备根据施工进度计划，提前准备好所需的材料，包括钢筋、混凝土、模板等。

材料应进行检验和验收，确保质量合格。

3、机械设备准备准备好所需的施工机械设备，如塔吊、混凝土输送泵、电焊机等，并确保设备性能良好，能够正常运行。

4、人员准备组织专业的施工队伍，包括钢筋工、模板工、混凝土工等，并进行培训和安全教育。

四、剪力墙钢筋工程施工1、钢筋加工根据设计要求，将钢筋进行调直、切断、弯曲等加工。

加工后的钢筋尺寸和形状应符合设计要求，误差应控制在允许范围内。

2、钢筋绑扎在模板安装之前，进行钢筋的绑扎。

钢筋的绑扎应牢固，间距均匀，箍筋的弯钩应符合规范要求。

剪力墙配筋结果说明与设计——必看剪力墙是建筑结构中一种常见的承载墙体结构，主要用来承受水平荷载，如地震力、风力等。

剪力墙配筋的设计是确保剪力墙具有足够的抗剪能力和刚度，以保证结构的整体稳定性和安全性。

1.确定设计参数：根据结构的受力特点、设计要求和地震区位等级等确定剪力墙的设计参数，如截面尺寸、墙体厚度、开洞位置和尺寸等。

2.计算剪力墙的设计荷载：根据结构的荷载计算结果确定剪力墙承担的设计水平力荷载大小。

常用的设计方法有几何法、非几何法和试算法等。

3.确定剪力墙的剪力分布：根据剪力墙所承受的荷载大小和分布情况，确定墙体上的剪力分布情况。

一般来说，剪力墙的剪力分布呈现出从底部向上逐渐减小的趋势。

4.设计墙体的配筋：根据剪力墙所承受的荷载大小和分布情况，按照相关的规范和标准，设计墙体的配筋。

常用的配筋形式有纵筋和箍筋。

纵筋用来抵抗水平拉力和剪力，箍筋用来增加墙体的抗剪强度和整体刚度。

5.检查剪力墙的设计结果：根据配筋的设计结果，检查剪力墙的抗剪能力和刚度是否满足相关的规范和要求。

如果不满足，则需要进行调整和优化。

6.编制剪力墙的施工图：根据剪力墙的设计结果，编制相应的施工图，明确墙体的尺寸、配筋形式和位置等，以便施工过程中的具体操作和施工控制。

同时1.剪力墙的布置和连续性：剪力墙的布置应考虑整体结构的平衡和连续性。

通常情况下，剪力墙应沿着建筑结构的主要方向布置，并与其他墙和结构组件进行良好的连接。

2.剪力墙的起止位置：剪力墙的起止位置应选择在结构的重要节点处，如柱子和梁的交接处，以确保整体结构的协调性和连续性。

3.配筋的数量和位置：剪力墙的配筋数量和位置应根据设计要求和墙体的受力情况进行合理的确定。

常用的配筋形式有单层纵筋和双层纵筋等，具体的数量和位置应按照相关的规范和标准进行具体设计。

4.剪力墙的抗震能力：剪力墙作为一种承载结构，需要具备较好的抗震能力。

因此，在设计配筋时需要充分考虑剪力墙的抗剪和抗拉能力，并进行钢筋的合理布置和间距设计。

必看剪力墙设计步骤剪力墙是建筑物中用于抵抗水平力的墙体，其主要作用是在地震或其他水平力作用下，承受并分散建筑物的剪力，保证建筑物的稳定性和安全性。

以下是剪力墙设计的详细步骤：1. 确定设计参数在开始剪力墙设计之前，需要了解并确定以下参数：•建筑物的用途、高度和层数；•地震烈度、场地类别和设计地震分组；•剪力墙的布置要求和相关规范。

2. 选择墙体材料根据设计参数和建筑物用途，选择合适的墙体材料，如普通混凝土、钢筋混凝土、加气混凝土等。

同时，需要考虑墙体的耐久性、防火性和保温性等性能。

3. 确定墙体尺寸根据相关规范和计算结果，确定剪力墙的厚度、高度和长度。

剪力墙的厚度一般不小于160mm，且不应小于层高的1/10。

同时，需要满足最小配筋率和最小混凝土强度等级的要求。

4. 布置钢筋剪力墙的钢筋布置应符合以下要求：•墙体纵向钢筋应均匀布置，且间距不大于200mm；•墙体横向钢筋应沿墙体高度每隔500mm布置一道；•墙体转角处和洞口处应加强钢筋布置；•钢筋应采用HRB400、HRB500级钢筋，且满足最小配筋率要求。

5. 计算剪力墙承载力根据相关规范和计算公式，计算剪力墙在设计荷载作用下的承载力。

计算内容包括墙体受剪承载力、受弯承载力和轴心受压承载力等。

6. 验算墙体稳定性验算剪力墙在设计荷载作用下的稳定性，包括墙体的抗倾覆稳定性和抗滑移稳定性。

稳定性验算应满足相关规范的要求。

7. 确定连接节点剪力墙与梁、柱等构件的连接节点应满足以下要求：•节点处钢筋应可靠连接，且满足锚固长度要求；•节点处混凝土强度等级应高于墙体混凝土强度等级；•节点处应采取措施防止剪力墙与梁、柱等构件间的错位。

8. 设计墙体构造细节根据相关规范和建筑物的具体要求，设计剪力墙的构造细节，如墙体开洞、穿墙管道处理、墙体与地面连接等。

9. 计算墙体抗震性能根据相关规范和计算方法，计算剪力墙在地震作用下的抗震性能，包括墙体的弹性、塑性和极限状态。

剪力墙施工实施方案及流程剪力墙是建筑结构中常见的一种抗震构件，具有良好的承载能力和变形能力，能够有效地提高建筑物的抗震性能。

在进行剪力墙的施工过程中，需要严格按照一定的实施方案和流程来进行，以确保施工质量和安全。

本文将详细介绍剪力墙施工的实施方案及流程。

1. 施工前准备工作在进行剪力墙施工之前，需要进行充分的准备工作。

首先是对施工现场进行勘察，了解地基情况、周边环境等因素，为后续施工提供参考。

其次是制定施工方案和施工组织设计，明确施工的具体流程和安全措施。

同时，还需要对施工材料和设备进行检查和准备，确保施工所需的材料和设备齐全。

2. 基础施工剪力墙的基础施工是整个施工过程中的第一步，也是非常关键的一步。

在进行基础施工时，需要按照设计要求进行基坑的开挖和支护，然后进行基础的浇筑和加固。

在这个过程中，需要严格控制土方开挖和基础混凝土浇筑的质量，确保基础的稳固和承载能力。

3. 剪力墙墙体施工剪力墙墙体的施工是整个剪力墙施工过程中的重点和难点。

在进行墙体施工时，需要按照设计要求进行模板的搭设和混凝土的浇筑，同时要注意墙体的垂直度和水平度，确保墙体的几何尺寸和平整度符合要求。

此外，还需要在墙体内设置钢筋骨架，并确保钢筋的数量和位置符合设计要求。

4. 剪力墙连接梁施工剪力墙连接梁的施工是剪力墙施工的最后一步，也是整个剪力墙结构的关键部分。

在进行连接梁施工时，需要按照设计要求进行连接梁的模板搭设和混凝土的浇筑，同时要注意连接梁与墙体的连接质量和密实度，确保连接梁的承载能力和变形能力符合要求。

5. 施工验收和整改在剪力墙施工完成后，需要进行施工质量的验收和整改。

对于施工中存在的质量问题和安全隐患，需要及时进行整改和处理，确保剪力墙的施工质量和安全性。

同时，还需要对施工过程中的经验教训进行总结和归纳，为今后的施工工作提供参考。

总结剪力墙施工是一项复杂而又重要的工程，需要严格按照实施方案和流程来进行，确保施工质量和安全。

剪力墙设计步骤
剪力墙设计的步骤通常包括以下几个方面：
1. 确定设计要求和荷载：首先需要明确剪力墙的用途和要求，如抗震等级、荷载要求等。

2. 选择剪力墙位置和布置：根据建筑结构和平面布置，确定剪力墙的位置和布置方案。

3. 计算剪力墙高度和厚度：根据荷载计算剪力墙的高度和厚度，确保其能够承受设计荷载。

4. 设计剪力墙配筋：根据剪力墙的高度和厚度，设计剪力墙的配筋方案。

5. 进行结构计算：根据剪力墙的几何尺寸和配筋方案，进行结构计算，包括强度计算和稳定性计算等。

6. 完善细节设计：根据具体条件，对剪力墙的细节进行设计，包括开孔、配筋连接等。

7. 编制施工图纸：根据设计计算结果，绘制详细的施工图纸，并标注主要构造细节和施工要求。

8. 施工监管和验收：对施工过程进行监管，确保剪力墙按照设计要求进行施工，最后进行验收。

需要注意的是，剪力墙的设计步骤可能因具体情况而有所变化，设计过程中需要根据不同的要求和条件进行相应的调整。

必看剪力墙设计步骤汇报人：2024-01-06•确定设计要求和参数•选择合适的剪力墙类型•进行剪力墙的受力分析目录•设计剪力墙的构造措施•进行剪力墙的优化设计01确定设计要求和参数1 2 3根据地震历史资料和地质报告，确定建筑物所在地的地震烈度，以便在设计时考虑地震对剪力墙的影响。

地震烈度根据国家或地区的相关规范，确定建筑物的抗震设防标准，如地震加速度、峰值加速度等。

抗震设防标准根据建筑物的抗震设防标准和地震烈度，确定建筑物的抗震等级，以指导剪力墙的设计。

抗震等级根据建筑物的使用功能、重要性以及结构特点，确定结构的安全等级。

安全等级不同，剪力墙的设计要求也不同。

结构安全等级根据建筑物的使用年限和结构特点，确定结构的耐久性要求，以确保剪力墙在设计年限内的安全性能。

耐久性要求根据建筑物的用途和使用特点，确定剪力墙的设计要求。

例如，对于高层住宅，剪力墙需要承受较大的竖向荷载和水平荷载；对于商业建筑，剪力墙需要承受较大的水平荷载和竖向荷载。

使用功能根据建筑物的使用功能和相关规范，确定剪力墙需要承受的荷载类型和大小。

例如，恒载、活载、风载、雪载等。

荷载要求建筑物的使用功能和荷载要求02选择合适的剪力墙类型钢筋混凝土剪力墙钢筋混凝土剪力墙是最常见的剪力墙类型，具有较高的承载能力和良好的耐久性。

详细描述钢筋混凝土剪力墙由钢筋和混凝土构成，通过合理配置钢筋，可以有效地提高剪力墙的承载能力和延性。

同时，混凝土的耐久性较好，能够保证剪力墙长期稳定。

钢板剪力墙具有较高的强度和刚度，适用于大跨度结构和高层建筑。

详细描述钢板剪力墙由钢板和连接件组成，其承载能力较强，能够满足大跨度结构和高层建筑的需求。

同时，钢板剪力墙的施工速度快，可以缩短工程周期。

总结词组合剪力墙由两种或多种材料组成，具有各自材料的优点，适用于不同结构和环境需求。

详细描述组合剪力墙可以根据实际需求选择不同的材料组合，例如钢筋混凝土和钢板、木材和混凝土等。

剪力墙结构设计及优化浅析
剪力墙是一种常见的结构形式，其利用墙体的搭配来承担水平荷载。

在设计和优化剪力墙结构时需要考虑许多因素，本文将对此进行详细介绍。

（1）荷载分析
剪力墙结构的承载能力取决于不同方向的荷载大小和方向。

因此，在设计剪力墙结构时，需要考虑不同荷载方向的重要性和影响程度，并对其进行分析和计算。

（2）墙体材料选择及尺寸
剪力墙结构的墙体通常采用混凝土或砖块等材料。

在选择材料时，需要考虑其强度和刚度等因素。

同时，墙体的尺寸也需要根据荷载计算来确定，以确保其承载能力和稳定性。

（3）剪力墙的布置
在设计剪力墙结构时，需要将其布置在结构的重要位置，如角落或横向开口处等。

墙的布置会影响其作用效果，因此需要进行合理的布置和定位。

（1）增加墙体刚度
墙体的刚度是影响结构稳定性和承载能力的重要因素之一。

在设计中，可以通过增加墙体的厚度、高度或加筋等方式增强其刚度。

（2）调整墙体布局
墙体的布局和位置对结构整体的抗震能力和稳定性有很大影响。

在优化中，可以通过调整墙体的位置或墙体宽度等方式，来提高结构的整体性能。

（3）结构优化
在设计和施工过程中，需要对结构进行调整和优化。

比如在设计中减少结构构件的跨度或尺寸，以减小荷载和压力，提高结构稳定性和承载能力。

总之，剪力墙结构的基本设计和优化需要考虑许多因素，如荷载分析、墙体材料、墙体尺寸、布置和结构整体性能等。

只有合理地考虑和优化这些因素，才能设计出稳定性和承载能力优异的剪力墙结构。

剪力墙结构建模流程分享(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--剪力墙结构建模流程分享剪力墙结构当中剪力墙为承重构件，推荐建模流程是这样：1、工程设置，根据图纸确定楼层层数和层高。

2、材质设置，根据结构说明中材料的相关说明确定材料等级3、首层建模：（1）建立轴网：如果有CAD图纸可直接调入进行转化，手工建模可根据平面图轴网标注进行轴网建模（2）剪力墙布置：如果有CAD图纸可以直接导入转化，手工建模可以根据平面图进行布置。

可以先全部布置成外墙，等砖墙布置好以后再名称更换成内墙比较方便。

（3）柱子布置：根据结构图将柱子通过CAD转化或者手工建模的方式布置到图形中。

（4）墙体：如果有CAD图可以进行墙体转化，先转成外墙，再通过名称更换更换内墙。

手工建模则根据平面图直接进行绘制。

注意这里有一个关于剪力墙覆盖砖墙的技巧，大家可以在百科里进行学习（5）墙体：如果有CAD图可以进行墙体转化，先转成外墙，再通过名称更换更换内墙。

手工建模则根据平面图直接进行绘制。

（6）门窗：如果有CAD图可先转化门窗表，再进行门窗转化。

如果手工建模可根据建筑平面图直接进行布置。

（7）过梁、窗台：根据结构说明中的过量表及门窗部分设置相关要求进行过量、窗台等相关构件的布置。

（8）梁布置：根据结构图将梁通过CAD转化或手工建模的方式布置到图形中。

（9）楼板、楼梯：根据结构图布置楼板楼梯。

（10）构造柱：根据结构说明中墙体结构的说明要求自动生成构造柱（11）圈梁：根据结构说明中墙体结构的说明要求布置圈梁及卫生间砼导墙等。

（12）零星构件：坡道台阶、阳台雨篷、散水等（11）图纸节点处理（13）形成建筑面积4、其他层布置，流程和第一层相同，有些构件类型一致的可以通过属性复制复制到其他楼层，如果定位和属性都一致的，可以通过楼层复制直接复制到其他层，节省建模时间。

5、顶层建模：其他步骤与首层相同，注意屋面布置的区别。
