四氢噻吩气体检测仪

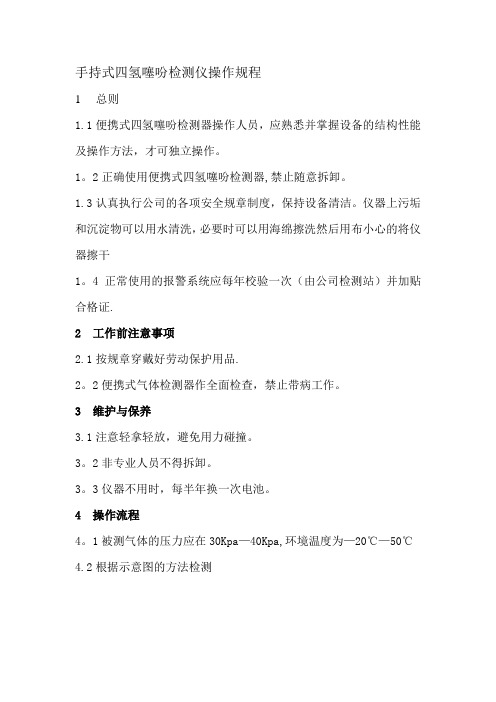

手持式四氢噻吩检测仪操作规程
1总则
1.1便携式四氢噻吩检测器操作人员，应熟悉并掌握设备的结构性能及操作方法，才可独立操作。

1。

2正确使用便携式四氢噻吩检测器,禁止随意拆卸。

1.3认真执行公司的各项安全规章制度，保持设备清洁。

仪器上污垢和沉淀物可以用水清洗，必要时可以用海绵擦洗然后用布小心的将仪器擦干
1。

4正常使用的报警系统应每年校验一次（由公司检测站）并加贴合格证.
2 工作前注意事项
2.1按规章穿戴好劳动保护用品.
2。

2便携式气体检测器作全面检查，禁止带病工作。

3 维护与保养
3.1注意轻拿轻放，避免用力碰撞。

3。

2非专业人员不得拆卸。

3。

3仪器不用时，每半年换一次电池。

4 操作流程
4。

1被测气体的压力应在30Kpa—40Kpa,环境温度为—20℃—50℃4.2根据示意图的方法检测
先不要将设备放入标定仓5中，为避免气体吸附,请使用之前的pac Ⅲ管子
4。

3 将X—am5000开机（无标定仓）并且等待预热
4.4将X-am5000放入标定仓（5）中并且开启流量控制阀(2),让测试气体以0。

5L/min的流苏通过传感器
4。

5开始检测,等到测量值显示恒定值（3—5分钟），读取检测值并且结束检测。

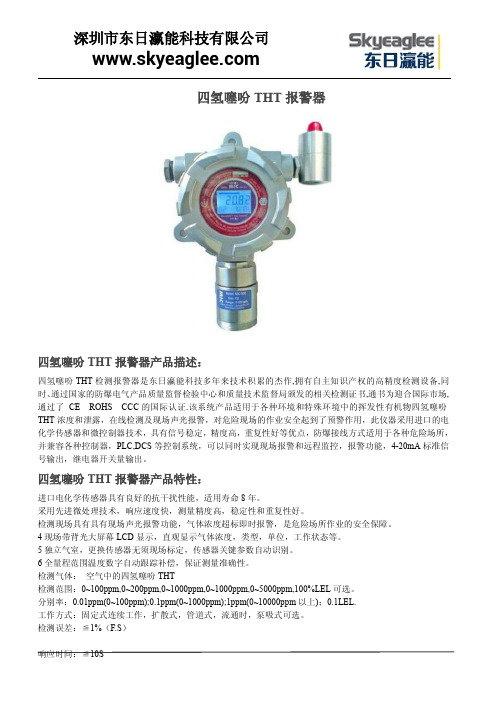

四氢噻吩THT报警器四氢噻吩THT报警器产品描述：四氢噻吩THT检测报警器是东日瀛能科技多年来技术积累的杰作,拥有自主知识产权的高精度检测设备,同时、通过国家的防爆电气产品质量监督检验中心和质量技术监督局颁发的相关检测证书,通书为迎合国际市场,通过了CE ROHS CCC的国际认证.该系统产品适用于各种环境和特殊环境中的挥发性有机物四氢噻吩THT浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。

四氢噻吩THT报警器产品特性：进口电化学传感器具有良好的抗干扰性能，适用寿命8年。

采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。

检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。

4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。

5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。

6全量程范围温度数字自动跟踪补偿，保证测量准确性。

检测气体：空气中的四氢噻吩THT检测范围：0~100ppm,0~200ppm,0~1000ppm,0~1000ppm,0~5000ppm,100%LEL可选。

分别率：0.01ppm(0~100ppm);0.1ppm(0~1000ppm);1ppm(0~10000ppm以上)；0.1LEL.工作方式：固定式连续工作，扩散式，管道式，流通时，泵吸式可选。

检测误差：≦1%（F.S）响应时间：≦10S输出信号：电流信号输出4-20MA报警方式：2路无源节点信号输出，报警点可设置。

工作环境：-20℃~50℃(特殊要求：（-40℃~+70℃)相对湿度：≦90%RH工作电压：DC12~30V传感器寿命：3年防爆形式：探头变送器及传感器均为隔爆型。

四氢噻吩检测仪的应用案例你知道四氢噻吩吗？这玩意儿虽然名字有点拗口，但在燃气行业里可是个大明星呢。

这时候啊，四氢噻吩检测仪就闪亮登场啦。

就说我有个朋友，他在一家燃气公司上班。

他们公司负责给整个城市的居民供应天然气。

有一次啊，附近的居民老是反映说闻到一股奇怪的味道，但是又不知道是从哪儿来的。

这可把我朋友他们给急坏了，就像热锅上的蚂蚁一样。

他们开始拿着各种设备到处检测，这四氢噻吩检测仪就派上大用场了。

因为天然气本身是无色无味的，为了安全起见，会添加四氢噻吩这种有特殊臭味的物质，这样一旦有泄漏，人们就能闻到味道。

他们沿着燃气管道，用检测仪一点一点地排查。

这检测仪就像一个超级灵敏的鼻子，只要周围有一点点四氢噻吩的味道，它就“滴滴滴”地开始报警。

结果你猜怎么着？原来是一个老旧小区的地下管道有个小裂缝，四氢噻吩就从那里偷偷跑出来了。

还好发现得及时啊，要是再晚点儿，万一遇到个明火啥的，那后果可不堪设想。

就像一颗小火星能引发一场大火一样，这小小的泄漏要是不管，那就是个大隐患。

还有一个案例呢。

有个燃气加气站，他们要经常检查储存罐和加气设备的密封性。

有一天，一个新来的员工不小心在加气的时候操作有点失误，大家都担心会不会有泄漏。

这时候四氢噻吩检测仪就像一个小卫士一样，在周围晃了一圈，就准确地告诉大家哪里有点小问题，泄漏量有多少。

这就好比给这个加气站做了一个全面的“体检”，让大家心里的大石头落了地。

在工业生产方面，有个大型的化工企业，他们的生产过程中会用到含有四氢噻吩的气体。

这个企业的安全负责人可小心了，每天都得用四氢噻吩检测仪在车间里巡查好几遍。

有一次，车间里的一个小阀门有点松动，虽然肉眼看不出来，但是检测仪可不会放过这个小细节。

它一报警，工作人员就赶紧把阀门修好了。

这就避免了可能因为气体泄漏造成的环境污染，更重要的是，保护了车间里工人的生命安全。

毕竟，安全无小事嘛，这检测仪就像是一个守护天使，默默地守护着大家的安全。

四合一气体检测仪原理
四合一气体检测仪是一种可以同时检测多种气体浓度的便携式仪器。

其原理是利用不同气体与传感器上的敏感材料之间的化学反应来测量气体浓度。

通常，四合一气体检测仪可以测量可燃气体、氧气、二氧化碳和有毒气体的浓度。

对于可燃气体的检测，气体检测仪会使用一种能够与可燃气体反应的传感器，这种传感器上通常涂有催化剂。

当可燃气体接触到传感器上的催化剂时，就会发生化学反应，产生一个电流信号。

这个电流信号的强度与可燃气体的浓度成正比。

对于氧气的检测，气体检测仪会使用一种叫做电化学传感器的器件。

电化学传感器包含一个氧气透传膜和两个电极。

透传膜只能让氧气穿过，当氧气通过透传膜到达电极时，就会发生电化学反应。

这个电化学反应产生的电流信号可以用来测量氧气的浓度。

对于二氧化碳的检测，气体检测仪通常采用红外传感器，这种传感器可以检测红外光的吸收。

二氧化碳分子可以吸收特定波长的红外光，因此当二氧化碳存在时，传感器会探测到光的吸收程度增加。

测量这个增加的光吸收可以确定二氧化碳的浓度。

对于有毒气体的检测，气体检测仪通常使用电化学传感器或半导体传感器。

这些传感器上的敏感材料与特定有毒气体发生化学反应，并产生一个电流信号。

这个信号可以用来测量有毒气体的浓度。

综上所述，四合一气体检测仪通过不同的传感器来测量可燃气体、氧气、二氧化碳和有毒气体的浓度，实现了一次性检测多种气体的功能。

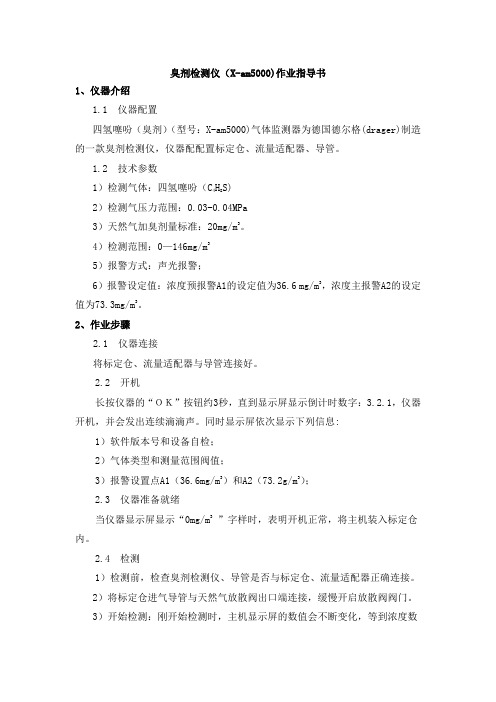

臭剂检测仪（X-am5000)作业指导书1、仪器介绍1.1 仪器配置四氢噻吩（臭剂）（型号：X-am5000)气体监测器为德国德尔格(drager)制造的一款臭剂检测仪，仪器配配置标定仓、流量适配器、导管。

1.2 技术参数1）检测气体：四氢噻吩（C4H8 S)2）检测气压力范围：0.03-0.04MPa3）天然气加臭剂量标准：20mg/m3。

4）检测范围：0—146mg/m35）报警方式：声光报警；6）报警设定值：浓度预报警A1的设定值为36.6 mg/m3，浓度主报警A2的设定值为73.3mg/m3。

2、作业步骤2.1 仪器连接将标定仓、流量适配器与导管连接好。

2.2 开机长按仪器的“ＯＫ”按钮约3秒，直到显示屏显示倒计时数字：3.2.1，仪器开机，并会发出连续滴滴声。

同时显示屏依次显示下列信息:1）软件版本号和设备自检；2）气体类型和测量范围阀值；3）报警设置点A1（36.6mg/m3）和A2（73.2g/m3）；2.3 仪器准备就绪当仪器显示屏显示“0mg/m3 ”字样时，表明开机正常，将主机装入标定仓内。

2.4 检测1）检测前，检查臭剂检测仪、导管是否与标定仓、流量适配器正确连接。

2）将标定仓进气导管与天然气放散阀出口端连接，缓慢开启放散阀阀门。

3）开始检测：刚开始检测时，主机显示屏的数值会不断变化，等到浓度数值显示恒定不变时（约3分钟），记录检测数值，关闭放散阀，结束检测。

注：当检测仪浓度达到Ａ1值（36.6mg/m3）时，仪器会发出一声报警，并且ＬＥＤ报警闪烁；当达到浓度达到Ａ2值（73.2mg/m3）时，仪器会发出两声报警，并且ＬＥＤ报警闪烁两次。

此时应断开主机与导管的连接，防止浓度过高损坏仪器传感器。

2.5关机将仪器置于新鲜空气中，待检测仪的测量值归零后，同时按住检测仪的“ＯＫ”按钮和“+”按钮，直到显示屏显示倒计时：3.2.1，仪器关机。

3、新鲜空气标定如果仪器开机稳定后显示的数值不为零，则需要进行新鲜空气标定，将仪器置于新鲜空气中。

四合一气体检测仪使用方法
四合一气体检测仪是一种用于检测氧气浓度、可燃气体浓度、有毒气体浓度和一氧化碳浓度的仪器。

1. 打开气体检测仪的电源开关，待仪器自检完成后进入工作状态。

2. 将气体检测仪靠近待测气体源，确保气体能够流入仪器。

3. 根据需要选择需要检测的气体类型，通常仪器会有一个转盘、按钮或触摸屏来选择不同的气体。

4. 等待一段时间，让仪器读取气体浓度。

这个时间取决于仪器的测量速度，通常不会超过几分钟。

5. 当仪器完成测量后，显示屏上会显示相应的气体浓度数值。

如果需要更详细的数据，可以通过仪器的菜单或按钮进入更多选项。

6. 根据实际需要，可以将四合一气体检测仪连接到计算机或移动设备上，以便更好地管理和记录气体浓度的数据。

7. 当完成气体检测后，关闭仪器的电源开关，确保安全使用。

请注意，使用四合一气体检测仪时需要遵循相关的安全操作规程和指南，以确保操作的准确性和个人的安全。

四氢噻吩检测仪IDG100-D-C4H8S ●隔爆设计●进口核心原件●准确测量、快速响应、可靠运行●大屏显示●实时数值、内置参数一目了然●遥控操作●人性化一键复位四氢噻吩检测仪系深圳伟联安科技新一代气体变送器，仪器使用高精度运算电路将传感器信号进行处理，转换成各种模拟、数字标准信号，可以兼容各种报警主机、PLC、DCS 等控制系统。

仪器采用防爆设计，适用于各种危险场合，尤其在石油、化工、冶金、消防、煤矿、电力、船舶、环保、电信、医疗等行业更是得到广泛应用。

四氢噻吩检测仪在设计上采用大屏幕显示，各项参数直观明了。

气体浓度配有50段柱状图显示，观察人员对于气体浓度所占百分比一目了然。

在参数设置上，配有红外遥控器，客户不用开盖即可对机器完成设置。

仪器背光采用双色背光，一旦现场气体浓度超标，除了声光报警器打开之外，仪器红色背光点亮，而且大屏幕显示报警等级，最大限度将报警信息传达给现场人员。

四氢噻吩检测仪又称为：四氢噻吩报警器、四氢噻吩变送器、四氢噻吩探头、带显示四氢噻吩检测仪、四氢噻吩检测设备、四氢噻吩分析仪等。

气体采样方式分为扩散式、泵吸式、管道式，客户可根据实际应用选择采样方式。

仪器采用DC24V供电，输出信号包括：4~20mA、0-5V、RS485、无线信号等，输出信号可跟伟联安IDG1000D控制报警器、PLC、DCS 等组成控制系统，完成在线实时监控、报警控制、风机控制、电磁阀控制等功能。

产品特性:防爆设计，防爆标志为ExdⅡCT6Gb采用高速、高精度处理电路对传感器信号进行处理，响应速度快、测量精度高，稳定性、重复性好大屏幕显示，直观显示气体浓度、类型、单位、量程、浓度柱状态图等信息使用箭头式菜单，调零、标定、低报、高报、复位等各项操作直观明了可配遥控操作，无须开盖，操作简单报警信息更丰富：LCD报警等级显示、LCD红色背光点亮、声光报警打开（选配）气室独立设计，结合空气动力学，更能快速、准确检测目标气体全量程范围温度数字自动跟踪补偿，保证测量准确性具备数据恢复功能，无须担心误操作RS485、三线制4-20mA、0-5V输出，继电器输出和声光报警可选可为客户配套WLO Sin气体采集软件，软件具有实时显示、存储、查询、导出功能。

自动加臭设备使用说明书目录一、加臭理论及设备简介 (4)1．理论起源及国标 (4)2．加臭装置及原理 (4)二、设备安装 (5)1．设备就位 (5)2．臭剂上料 (7)三、设备调试 (8)1．控制器设定 (8)2．内循环调试（回流） (8)3．压力试验 (8)4．正式运行 (8)5．呼吸阀的设定 (9)6．活性炭吸收罐功能 (9)四、软件界面 (9)1．运行界面 (9)2．参数设置 (10)3．参数设置 (10)五、故障维修 (11)1．电磁驱动器检修： (11)2．设备检修流程图: (11)3．无臭剂输出的维修方法 (11)4．四氢噻吩臭剂泄漏的处理方法 (12)六、售后服务 (12)合格证 (13)注意事项使用本设备前，必须详细阅读本操作说明书及下列说明书及资料！1．MJ2200-DX燃气加臭控制器使用说明书2．加臭剂——四氢噻吩的特征介绍一、加臭理论及设备简介1．理论起源及国标燃气加臭理论起源于欧洲，早在六十年代初期，欧洲及一些发达国家就开始了天然气的开采、开发和利用。

由于天然气及一部分人工制气无味或微味，处于燃气使用的安全考虑，人们开始研究燃气加臭的问题。

一个问题是加入何种物质？接下来是加入多少？开发和选择加臭剂是一个大问题，其演变过程如下：硫化物→硫醇→四氢噻吩，所以现在最流行的加臭剂是四氢噻吩。

另一项工作是加臭标准的确定。

现在从国际到国内对四氢噻吩而言标准量是：16-24mg/m3燃气,这样一个标准值是通过一系列试验和应用经验获得的。

其根据是：（1）人的嗅觉敏感度；（2）燃气在空气中的爆炸下限；也就是说加入臭剂的燃气一旦泄漏到空气中，在达到爆炸下限之前应能被人察觉。

上述标准值是取理论计算值的2-3倍而确定的，目的是获得必要的安全裕度。

在GB50028—93《城镇燃气设计规范》2.2.3条款中明确规定：“城镇燃气应具有可以察觉的臭味，无臭味或臭味不足的燃气应加臭”燃气中臭剂最少量应符合下列规定：“（1）有毒燃气泄漏到空气中达到对人体允许的有害浓度之前应觉察；（2）无毒燃气泄漏到空气中，达到爆炸下限的20%浓度时，应能觉察。

OD4手持式加臭剂/四氢噻吩检测仪一、简介：天然气是无色无臭、易燃易爆的危险气体，为确保燃气传输、使用过程中的安全，必须对天然气进行加臭处理，使管网未端有最低加臭剂含量，来确保用气安全。

国家在《城市燃气设计规范》GB50028-93 中明确规定：“城镇燃气应具有可以察觉的臭味，无臭味或臭味不足的燃气应该加臭。

二、应用领域：燃气加臭端及燃气终端的加臭剂浓度检测，在确保燃气用户终端加臭剂含量合格的前提，节省加臭剂投入成本，优化加臭点布局，确保用气安全。

三、技术优势：1、仪器采用模块化设计理念，既可以采用无泵扩散式型号，也可以采用泵吸式型号。

2、既可以THT（四氢噻吩）标定，也可以TBA（硫醇）标定。

3、仪器内置微处理器。

4、既可作为便携式检测仪表随时检测，也可以作为固定式安装时仪表定期监测。

5、仪器内置数据存储器，检测数据可以存储并输出至PC机，经由专业软件（GasIS）分析、整理、打印、输出。

6、仪器内置温度补偿器。

7、仪器为带背光液晶数字化显示。

8、仪器内置电化学传感器，只对加臭剂反应，不受其他气体干扰。

四、产品参数：1、检测加臭剂种类：THT（四氢噻吩）或TBA（硫醇）2、量程范围：0—100mg/Nm33、压力范围：20mbar—2bar4、电源供应：三节5号电池5、操作时间：20小时6、防爆等级：II 2 G EEx e ib IIB T4五、选型指南：1、EX-TEC OD 4（THT四氢噻吩泵吸式）型号：OD04 - 101012、EX-TEC OD 4（TBM硫醇泵吸式）型号：OD04 - 111013、EX-TEC OD4主机4、专用工具5、三节5号电池6、检测接头7、采样检测管（压力可选）8、仪器包及背带。

四氢噻吩气体检测仪四氢噻吩气体检测仪产品适用于各种环境和特殊环境中的四氢噻吩气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。

四氢噻吩气体变送器产品特性：①进口电化学传感器具有良好的抗干扰性能，适用寿命8年。

②采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。

③检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。

4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。

5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。

6全量程范围温度数字自动跟踪补偿，保证测量准确性。

四氢噻吩气体变送器技术参数：检测气体：空气中的四氢噻吩气体检测范围：0~100ppm,0~200ppm,0~1000ppm,0~1000ppm,0~5000ppm,100%LEL可选。

分别率：0.01ppm(0~100ppm);0.1ppm(0~1000ppm);1ppm(0~10000ppm以上)；0.1LEL.工作方式：固定式连续工作，扩散式，管道式，流通时，泵吸式可选。

检测误差：≦1%（F.S）响应时间：≦10S输出信号：电流信号输出4-20MA报警方式：2路无源节点信号输出，报警点可设置。

工作环境：-20℃~50℃(特殊要求：（-40℃~+70℃)相对湿度：≦90%RH工作电压：DC12~30V传感器寿命：3年防爆形式：探头变送器及传感器均为隔爆型。

防爆等级：Exd II CT6连接电缆：三芯电缆(单根线径≧1.5mm)；建议选用屏蔽电缆。

连接距离：≦1000m.防护等级：IP65.外形尺寸：183X143X107mm.重量：1.5Kg.检测气体：空气中的四氢噻吩气体检测范围：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL分辨率：0.1ppm、0.1%LEL显示方式：液晶显示温湿度：选配件，温度检测范围：-40～120℃，湿度检测范围：0-100%RH检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3%线性误差：≤±1%响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）恢复时间：≤20秒重复性：≤±1%信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km②RS485信号：采用标准MODBUS RTU协议，传输距离2Km③电压信号：0-5V、0-10V输出，可自行设置④脉冲信号：又称频率信号，频率范围可调（选配）⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC3A/24VDC3A传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里）②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配）接收设备：用户电脑、控制报警器、PLC、DCS、等报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式防爆标志：ExdII CT6（隔爆型）壳体材料：压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀防护等级：IP66工作温度：-30～60℃工作电源：24VDC（12～30VDC）工作湿度：≤95%RH，无冷凝尺寸重量：183×143×107mm(L×W×H）1.5Kg(仪器净重)工作压力：0～100Kpa标准配件：说明书、合格证质保期：一年四氢噻吩气体变送器的简单介绍:四氢噻吩气体报警器●自动温度补偿，零点，满量程漂移补偿●防高浓度气体冲击的自动保护功能●全软件校准功能，用户也可自行校准，用3个按键实现，操作简单●二线制4-20mA输出四氢噻吩气体变送器的应用场所医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测等。
