flash烧写成功经验

第一步：安装CCS3.1或更高版本下面以3.3为例第二步：安装串口编程算法项目文件插件：sdf28xx_v3_3_serial（不同CCS对应不同版本插件，此插件与CCS3.3对应），安装在CCS根目录下第三步：安装SdFlashV1.60或更高版本，安装在CCS根目录下第四步：编辑sdopts.cfg文件，此文件存放在你所安装的windows的System32目录下(1)用记事本的方式打开sdopts.cfg(2)在"# End of sdopts.cfg”前加入如下文本：[EmulatorId=C1]EmuPortAddr=0xC1EmuPortMode=RS232EmuProductName=SERIAL_FLASH[EmulatorId=C2]EmuPortAddr=0xC2EmuPortMode=RS232EmuProductName=SERIAL_FLASH[EmulatorId=C3]EmuPortAddr=0xC3EmuPortMode=RS232EmuProductName=SERIAL_FLASH[EmulatorId=C4]EmuPortAddr=0xC4EmuPortMode=RS232EmuProductName=SERIAL_FLASH第五步：打开SDFlash，路径为…\CCStudio_v3.3\specdig\sdflash\bin下（在打开CCS的前提下，还需打开要加载的工程，SDFlash.exe才能打开）第六步：打开F2812SerialFlash.sdp工程路径为…\CCStudio_v3.3\sdflash\myprojects\sdf28xx_v3_3_serial\f2812打开Project-setting菜单，分别对target、erase、Programming、Verify进行设置Target：…\CCStudio_v3.3\sdflash\myprojects\sdf28xx_v3_3_serial\f2812\F281xRS232Flash.dll 若使用PC的COM1则选择仿真器为C1，COM2则选择C2Erase：…\CCStudio_v3.3\sdflash\myprojects\sdf28xx_v3_3_serial\f2812\F2812SerialFlash.out Programming：（1）…\CCStudio_v3.3\sdflash\myprojects\sdf28xx_v3_3_serial\f2812\F2812SerialFlash.out （2）flash data 载入要烧写的文件工程最好放在…\CCStudio_v3.3\MyProjects下，避免不必要的麻烦Verify：…\CCStudio_v3.3\sdflash\myprojects\sdf28xx_v3_3_serial\f2812\F2812SerialFlash.out 其余不用改动，按默认值就可以。

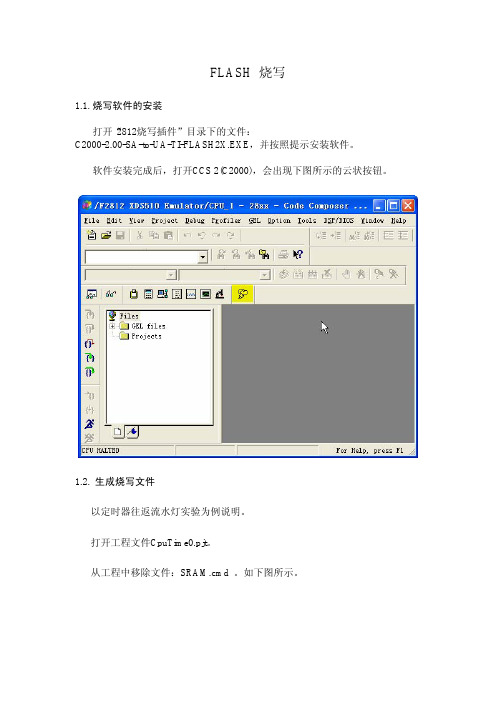

FLASH 烧写
1.1. 烧写软件的安装
ٛ打开“2812烧写插件” 目录下的文件：
C2000-2.00-SA-to-UA-TI-FLASH2X.EXE，并按照提示安装软件。

ٛ
ٛ软件安装完成后，打开CCS 2(C2000)，会出现下图所示的云状按钮。

1.2. 生成烧写文件
以定时器往返流水灯实验为例说明。

打开工程文件CpuTime0.pjt。

从工程中移除文件：SRAM.cmd 。

如下图所示。

添加FLASH.cmd 文件到工程。

如下图所示
在工具栏单击Release 按钮，并重新编译。

Release 目录下的OUT 文件是最终烧写文件。

1.3. 烧写用户程序
ٛ点击云状物按钮，出现下图所示界面。

注意黄色部分最好不要修改，也不要轻易点击“Lock”，否则2812 可能烧毁。

ٛ
ٛ
ٛ编程程序设定：
ٛ点击Execute Operation按钮即可开始烧写，此过程会出现多次进度条提示，分别是：clear、erase 、program 、check 等。

请耐心等待，程序会自动完成烧写过程。

ٛ
ٛ烧写完成后关闭烧写界面。

如果信息栏出现如下图所示信息，说明烧写成功！请将开发板断点后重新加电，即可。

XILINXSPIFLASH烧写流程小结第一篇：XILINX SPI FLASH烧写流程小结Xilinx SPI FLASH 的烧写方法1、首先在ISE中打开要烧写的工程，然后如图双击打开烧写工具。

2、打开烧写工具之后，双击边界扫描。

3、在右边空白区域右击，选择Cable Auto Connect，然后再次右击空白区域，选择Initial Chain。

4、上一步操作完成后会弹出如下界面，选择NO。

5、选择OK。

6、然后如下图选择打开。

7、由于我们的板子是SPI FLASH，所以如图选择，并点击箭头。

8、如图一步步选择FLASH容量、输出MCS文件的路径和名称。

9、按以上选择好之后，如下图，点击OK添加.bit文件，（如果项目中只包含verilog或者VHDL代码，则直接选择.bit文件，如果包含SDK中的C代码，则选择相应的download.bit文件）。

10、由于此项目包含C代码，所以如下图选择。

11、选择好之后会提示是否加入另外一个文件，这里选择NO。

12、如图左击一下左上角的选项，然后双击左下角的选项，活弹出生成文件成功。

13、如图右击选择添加FLASH。

14、选择刚才生成的MCS文件。

15、选择好板子上的FLASH型号。

16、选择好之后，如图右击首先对FLASH进行擦除。

17、擦除完成之后，选择对FLASH进行编程写入。

18如图可以看到进度条和读ID号。

19、成功。

第二篇：AVR单片机相关软件安装及编译烧写流程AVR单片机相关软件安装本次项目开发使用AVR的AT90CAN128单片机，使用JTAGICE仿真器，需要安装的软件及驱动有AVRStudio、iccavr、USB 转串口驱动以及仿真器驱动。

一、AVRStudio软件安装1.双击开始准备安装2.单击“Next”，选择同意License3.选择安装路径4.选择USB驱动5.确定开始安装6.安装中7.安装完成二、iccavr软件安装1.双击，接着双击，开始装备安装2.单击下一步3.选择安装路径4.点击安装5.安装完成三、USB转串口驱动1.双击，点击INSTALL，等待安装完成即可四、仿真器驱动安装（XP版）1.双击点击SETUP.EXE安装2.安装完成，重新启动计算机AVR单片机编译烧写流程本文以在AT90CAN128芯片上编写的工程can128_sw_defn为例，简单介绍AVR单片机的编译和烧写流程：一、AVR单片机编译流程1.打开ICCAVR软件，下拉菜单栏上Project，点击open，弹出对话框如下：选择can128_sw_defn.prj打开，点击右侧栏中的can128_sw_defn.C文件，修改代码。

C6000（6713示例）的Flash烧写1、安装Flashburn 2.71，启动CCS，Load Gel Files，具体操作如下图1所示。

2、打开Tools-flashburn，Files-New，具体操作如下图2所示。

3、Conversion输入转换CMD，Files To Burn输入待烧写文件，Fbtc Program File输入FBTC.out （根据不同的FLASH进行修改控制字以及ROM位宽）连接文件。

Flash Physical输入起始地址,Byte输入长度4、保存设置，Program-Download FBTC，连接目标板。

5、Program-Erase查出已有的程序，Program-Program Flash进行烧写，具体操作如下图3、图4所示。

附录：DEC-6713/DM642boot程序的编写。

DEC6713codec程序：1．添加DEC6713_boot的GEL文件,打开CODEC_IIS的工程文件.2．往CODEC_IIS工程里面添加boot_c671x_2.s62, c6713_emif.s62两个文件3．用DEC6713_boot的lnk2.CMD文件替换CODEC_IIS自带的CODEC_IIS.cmd4．添加BOOT_C671x.h62到DEC6713_CODEC_IIS的include文件夹里面,右击DEC6713_CODEC_IIS.PJT,Scan All Files Depedencies5．Build ALL6．把DEC6713_CODEC_IIS.out hex6x.exe放在同一个目录,修改DEC6713_boot工程文件的boot.cmd,参考如下DEC6713_CODEC_IIS.out-a-memwidth 8-image-map DEC6713_CODEC_IIS.mapROMS{FLASH: org = 0x90000000, len = 0x0040000,romwidth = 8, files = {BOOT.hex}}SECTIONS{.boot_load /* : PADDR = 0x90000000 */.text.cinit生成BOOT.hex烧写文件,boot.hex文件名可以根据files = {BOOT.hex}来修改.5.图15.图25.图35.图4。

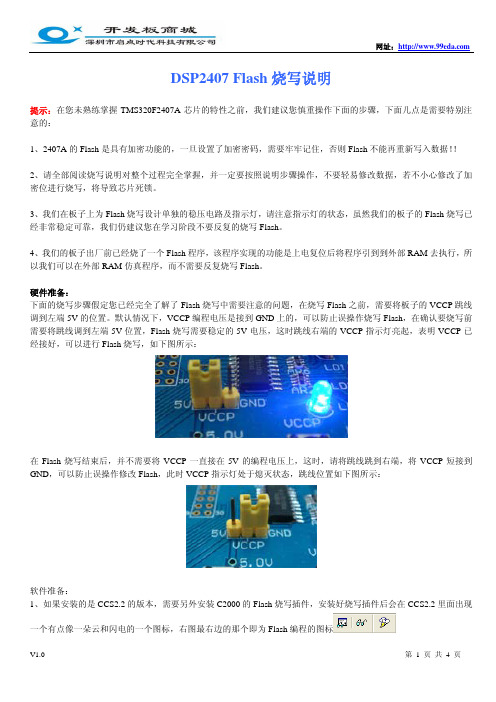

DSP2407 Flash烧写说明提示：在您未熟练掌握TMS320F2407A芯片的特性之前，我们建议您慎重操作下面的步骤，下面几点是需要特别注意的：1、2407A的Flash是具有加密功能的，一旦设置了加密密码，需要牢牢记住，否则Flash不能再重新写入数据！！2、请全部阅读烧写说明对整个过程完全掌握，并一定要按照说明步骤操作，不要轻易修改数据，若不小心修改了加密位进行烧写，将导致芯片死锁。

3、我们在板子上为Flash烧写设计单独的稳压电路及指示灯，请注意指示灯的状态，虽然我们的板子的Flash烧写已经非常稳定可靠，我们仍建议您在学习阶段不要反复的烧写Flash。

4、我们的板子出厂前已经烧了一个Flash程序，该程序实现的功能是上电复位后将程序引到到外部RAM去执行，所以我们可以在外部RAM仿真程序，而不需要反复烧写Flash。

硬件准备：下面的烧写步骤假定您已经完全了解了Flash烧写中需要注意的问题，在烧写Flash之前，需要将板子的VCCP跳线调到左端5V的位置。

默认情况下，VCCP编程电压是接到GND上的，可以防止误操作烧写Flash，在确认要烧写前需要将跳线调到左端5V位置，Flash烧写需要稳定的5V电压，这时跳线右端的VCCP指示灯亮起，表明VCCP已经接好，可以进行Flash烧写，如下图所示：在Flash烧写结束后，并不需要将VCCP一直接在5V的编程电压上，这时，请将跳线跳到右端，将VCCP短接到GND，可以防止误操作修改Flash，此时VCCP指示灯处于熄灭状态，跳线位置如下图所示：软件准备：1、如果安装的是CCS2.2的版本，需要另外安装C2000的Flash烧写插件，安装好烧写插件后会在CCS2.2里面出现一个有点像一朵云和闪电的一个图标，右图最右边的那个即为Flash编程的图标提示：建议客户安装CCS3.3的版本，CCS3.3集成了Flash烧写功能，无需另外安装插件，我们的全部演示代码均基于CCS3.3平台调试，下面的截图和说明基于CCS3.3的版本，客户使用其它版本时可以参照下面的说明进行。

flash烧写成功经验DSP2812_FLASH烧写成功经验总结初次接触DSP2812的FLASH烧写，在“成功”锁死2块DSP2812和处理了一堆报错后，终于烧写成功。

在此过程中在HELLODSP论坛中看到很多朋友也遇到过与我类似的问题，为了让更多的新手朋友少走弯路，将我4天折磨的烧写过程经验与大家分享，本人菜鸟初学，有错误之处，敬请指教。

其中CMD\LIB\ASM文件，我都是在一个同事给北京瑞泰开发板给的例程中找到，大家可以参照。

1. 一定要下载最新的FLASH烧写插件，可以避免很多奇怪的错误出现，这一点非常重要，本人就是在此问题困扰了一整天。

名称是：C2000-2[1][1].00-SA-to-UA-TI-FLASH2X.EXE我使用的产品版本号为2.02.0012. 下载烧写FLASH配套CMD文件、LIB文件以及起始代码asm 文件。

CMD文件名称：DSP281x_Headers_nonBIOS.cmdCMD文件名称：F2812.cmdLIB文件名称：rts2800_ml.libASM文件名称：DSP281x_CodeStartBranch.asm另外在RAM调试时用以下两个文件：F2812_EzDSP_RAM_lnk.cmdDSP281x_Headers_nonBIOS.cmd附件给出了2个CMD文件、ASM文件、LIB文件以及C文件。

其中C文件仅仅作为大家参考。

3. 配置C文件配置好主程序的C文件，才能将FLASH成功烧录，并且将FLASH 中的文件拷贝到RAM 中运行。

关于C文件的配置。

首先在F2812.CMD文件中，我们可以看到有关于加载FLASH到RAM的内容：ramfuncs : LOAD = FLASHD,RUN = RAML0,LOAD_START(_RamfuncsLoadStart),LOAD_END(_RamfuncsLoadEnd),RUN_START(_RamfuncsRunStart),PAGE = 0以及在C文件中调用FLASH 到RAM的函数memcpy，将它放在系统初始化（InitSystem();）之后即可：InitSystem();memcpy(&RamfuncsRunStart,&RamfuncsLoadStart,&RamfuncsLoadEnd - &RamfuncsLoadStart);Initflash();所以，我们需要定义所用变量：extern Uint16 RamfuncsLoadStart;extern Uint16 RamfuncsLoadEnd;extern Uint16 RamfuncsRunStart;我的这些定义都是：DSP281x_GlobalPrototypes.h 当中,当然，也可以放在其他系统初始化的地方。

张掌柜讲F28335DSP系列之把DSP程序从烧到RAM变成烧到FLASH中的方法一、前言1、首先跟大家强调一点，阅读这个文档的前提是，已经阅读过本店《张掌柜讲DSP系列之CCS4.2 XDS100在CCS4.2环境下仿真编程新手入门.pdf》这个文档，并且熟练掌握里面的操作步骤。

我后面讲解的话语里面，如果有你看不懂的，请回过头去看《张掌柜讲DSP系列之CCS4.2 XDS100在CCS4.2环境下仿真编程新手入门.pdf》。

这个文档我写的比较简练，希望大家看的时候仔细一些。

2、其次，说明一下我写这个文档的原因，很多买家朋友在本店购买TMS320F 28335DSP开发板套装，在RAM程序调试完毕后，将程序固化到FLASH的过程中遇到困难。

因为这些困难是很多朋友都会遇到的，所以我专门写这个文档讲解一下。

3、提醒一下，用仿真器烧写DSP的FLASH程序完成后，给开发板断电，然后拔掉仿真器和DSP开发板之间JTAG的连接，然后再给开发板上电，否则DSP开发板连着DSP 仿真器的时候，无法正常运行FLASH中的程序。

4、最后说明一下，在CCS4的Debug界面下，可以成功的Connect（连接），可以成功的Load program到DSP的片内RAM中，这个就说明DSP仿真器和DSP开发板没有硬件上的损坏或者问题，完全可以放心。

二、把烧写到RAM程序修改成烧写到FLASH的首先，希望大家明白一点，想把一个原来是烧写到DSP的片内RAM的程序修改成是烧写到DSP片内FLASH的程序，不仅仅是修改一个cmd文件就结束了，还需要做其他几个步骤，这里我重点强调一下。

第一步：把28335_RAM_lnk.cmd这个从project中移除，用右键选择28335_RAM_lnk.cmd然后选delate。

如下图1，然后出现对话框，点YES，如图2。

图1图2第二步：右键选择project名称，然后选add file to project，如下图3，然后出现浏览框，在\Code of TMS320F28335 CCS4\v120\DSP2833x_common\cmd这个子文件夹下，选择F28335.cmd，点OK，至此可以在project的文件列表内看到F28335.cmd被添加到project中。

TI C2000系列串口烧写Flash总结TI提供了多种方式可以对C2000系列DSP的Flash进行编程，参见TI文档《针对TMS320F28xxx DSC 的闪存编程解决方案》。

其中最常见的就是通过JTAG方式，但有时产品装在现场，有空间或其它诸多因素的限制，这种方式过于繁琐，效率低下。

因此，设计人员不得不考虑别的方式，其中，通过串口(SCI)是最常用、最容易实现的方式。

目前，通过串口烧写Flash有两种方法：SDFlash软件和C2Prog软件，下面分别描述。

1 通过SDFlash软件SDFlash软件是Spectrum Digital公司出品的程序下载软件，该公司应该是TI 第三方合作公司。

该公司还生产仿真器、eZdsp实验板以及DMC1500电机控制板等产品。

应用该方法的具体步骤如下：1.1 安装CCS建议安装CCS3.3或更高版本，将你的项目文件编译为可以对Flash编程的.out 文件，如何制作可以参见本文末节。

1.2 安装串口编程算法项目文件文件名称：sdf28xx_v3_0_serial.exe ，可以从Spectrum Digital公司网站上下载(注意这里不是TI网站，记得当时在TI网站上找了好久也没找到)，安装时按默认路径。

安装完以后，桌面及程序列表里不会出现相关文件。

1.3 安装SDFlash软件文件名称：类似于SetupCCSPlatinum_v30xxx.exe，从Spectrum Digital公司网站上下载或者百度。

安装路径默认。

安装完后桌面上会出现如下图标，启动软件方式后面介绍。

图11.4 编辑sdopts.cfg文件点击图1中的文本文件，打开编辑，如是Win7系统的以管理员运行，否则会提示无权限保存。

此文件存放在你所安装的windows的System32目录下。

(1)用记事本的方式打开(2)在"# End of sdopts.cfg”前加入如下文本：[EmulatorId=C1]EmuPortAddr=0xC1EmuPortMode=RS232EmuProductName=SERIAL_FLASH[EmulatorId=C2]EmuPortAddr=0xC2EmuPortMode=RS232EmuProductName=SERIAL_FLASH[EmulatorId=C3]EmuPortAddr=0xC3EmuPortMode=RS232EmuProductName=SERIAL_FLASH[EmulatorId=C4]EmuPortAddr=0xC4EmuPortMode=RS232EmuProductName=SERIAL_FLASH意思应该是加入串口启动选择。

主要讲的是烧录时出现的一个错误.有时烧录时会出现Could not find any flash devices 的错误,不要紧张,只需要改动一个地方就ok了如下图所示,上图为无法下载时的状态,下图为改后可以下载的状态.
注意erase中的内容
只需改动这一处就ok了
以下内容是j-flash 的基本设置,可以参考一下
1.双击此图标打开j-flash
2
file-open project 选择你的芯片型号，我的是stm32103RB.
3
file-open data file 选择需要的程序固件.hex或.bin均可.
4
Options-project setting 进行相关配置.如图即可
5
照图上设置即可
6
照图上设置即可
7
此页默认即可
8
9开始下载了哦, 方便起见，此版本的J-FLASH下载固件时直接按F7即可，其他的下载方式基本是先按connect，再erase最后program即可，不过肯定都有快捷键.
10 下载成功后基本上log菜单栏里是这样的描述.我是说基本上哦
完.。
