中小型水库施工中的抓斗法混凝土防渗墙技术下文作者结合水利工程建设过程中的中小型水库施工实际，详细介绍了混凝土防渗墙技术在水库施工中的施工工艺，要点。
探讨了该施工技术在应用过程中注意的事项以及施工要点。
标签：混凝土;防渗墙;施工;应用分析前言：近年来，随着我国堤防工程防渗技术的不断发展，出现了新型的液压抓斗法混凝土防渗技术，此技术具有许多优势，使我国的水利工程防渗技术得到了进一步的提升，但是在今后还需要在工程的实施中注意根据工程的实际情况选择相应的综合防渗技术，以达到水库堤坝防治工作的科学性，下文就该技术的施工做详细阐述。
1 混凝土防渗墙技术施工要点1.1凿孔开槽1.1.1施工平台的布置首先要确定水库坝顶到绝对基面的距离，然后与施工现场的实际情况互相结合，施工平台的布置需和水库坝顶的高度相近。
随后将水库坝顶的高程采取挖掘机降到施工平台的位置，在水库坝顶的两边将开挖坝顶的土方填入并且密实的碾压，通过这种方式来时坝顶的宽度得到加宽。
在处理碎石土时对于承载能力无法满足实际需要以及有着较差密实度的位置采取将水掺进黏土的方式实现置换，将碎石土变成土质相对平均的土体时，将30cm的碎石铺在上方，方便液压抓斗机器的施工。
在进行开挖后要确保水库坝顶的宽度为11～13m，能够达到液压抓斗机器抓壁回转、安全行走的具体需求，在水库下游方向布置液压抓斗机械。
为了能够使保护环境的工作得到进一步加强，降低由于施工带来的污染，应该将排水沟设置在水库下游位置并且与防渗墙平行，把排水沟在防渗墙轴线每隔37m的位置垂直修建，并且把施工时排出的废浆、废渣、废水、以及污水等排到排水沟，通过将污水排到水库下游处的污水池，同时把施工过程中产生的碎石渣进行全部处理。
1.1.2导槽在混凝土防渗墙不同方面的标准中导槽处于相对基础的位置。
导槽具有稳定泥浆液、承载接头管的重力以及固定混凝土防渗墙的轴线等作用。
通常导槽断面的具体形状“┐┍”式的形状。
通过施工现场的具体情况选择一定型号的钢筋混凝土作为导槽墙面，导槽的深度为1.1m，宽度为0.6m，导槽顶部厚度为0.4m，顶部宽度为1.1m。

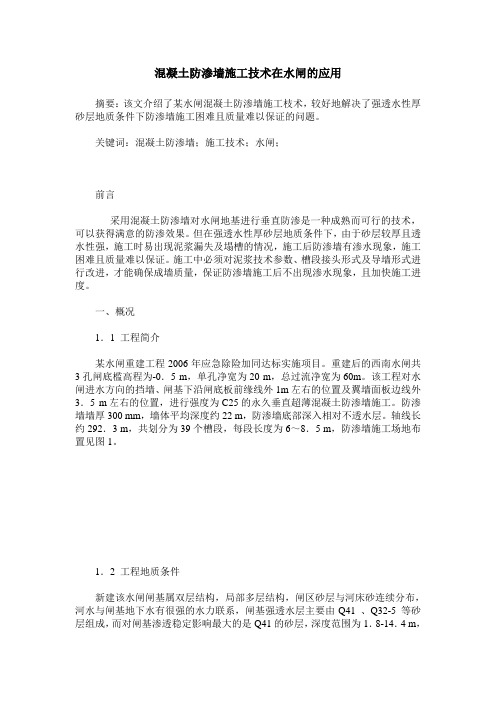

混凝土防渗墙施工技术在水闸的应用摘要：该文介绍了某水闸混凝土防渗墙施工枝术，较好地解决了强透水性厚砂层地质条件下防渗墙施工困难且质量难以保证的问题。
关键词：混凝土防渗墙；施工技术；水闸；前言采用混凝土防渗墙对水闸地基进行垂直防渗是一种成熟而可行的技术，可以获得满意的防渗效果。
但在强透水性厚砂层地质条件下，由于砂层较厚且透水性强，施工时易出现泥浆漏失及塌槽的情况，施工后防渗墙有渗水现象，施工困难且质量难以保证。
施工中必须对泥浆技术参数、槽段接头形式及导墙形式进行改进，才能确保成墙质量，保证防渗墙施工后不出现渗水现象，且加快施工进度。
一、概况1．1 工程简介某水闸重建工程2006年应急除险加同达标实施项目。
重建后的西南水闸共3孔闸底槛高程为-0．5 m，单孔净宽为20 m，总过流净宽为60m。
该工程对水闸进水方向的挡墙、闸基下沿闸底板前缘线外1m左右的位置及翼墙面板边线外3．5 m左右的位置，进行强度为C25的永久垂直超薄混凝土防渗墙施工。
防渗墙墙厚300 mm，墙体平均深度约22 m，防渗墙底部深入相对不透水层。
轴线长约292．3 m，共划分为39个槽段，每段长度为6～8．5 m，防渗墙施工场地布置见图1。
1．2 工程地质条件新建该水闸闸基属双层结构，局部多层结构，闸区砂层与河床砂连续分布，河水与闸基地下水有很强的水力联系，闸基强透水层主要由Q41 、Q32-5 等砂层组成，而对闸基渗透稳定影响最大的是Q41的砂层，深度范围为1．8-14．4 m，属强透水性，根据颗分试验成果资料，Q41砂层的平均不均匀系数为3．842，属不良级配砂，个别为细粒土砂。
地下水属于孔隙性潜水，枯水期地下水位与河水位基本一致。
二、防渗墙施工根椐工程地质条件及防渗墙的结构型式，结合现场的施工条件，采用SGZ—ll1型钻机施工接头孔和导孔，用Quy50B型液压抓斗挖槽的方法进行施工，槽段采用接头孔相嵌连接。
2．1 施工工艺流程(见图2)2．2 泥浆制备与使用泥浆是防渗墙施工的“血液”，泥浆的供应能力与质量好坏直接影响挖槽的进度和槽壁的稳定，特别是防渗墙施工区域的砂层较厚，泥浆技术参数控制尤为重要，否则容易出现泥浆漏失及塌槽的情况。
抓斗法造混凝土防渗墙在七一水库除除险加固中的应用摘要根据玉山县七一水库除险加固工程的实际情况以及施工实践，总结了“抓斗法造防渗墙”的施工方法。
关键词七一水库；除险加固；抓斗法；防渗墙施工1工程简介1）工程地质情况。
坝体填筑土料主要为紫红色、褐紫色、褐色、黄红色等杂色含砾低液限粘土和粘土质砾，其中0~14.0m为填筑风化料，含大量卵砾石，夹少量漂石，松散无粘性。
2）防渗墙施工技术指标。
防渗墙工程主要工作内容为：采用抓斗成槽，水下浇注混凝土垂直防渗墙，砼强度为C15，墙厚0.6m，防渗墙顶高程为163.50m，底部深入强风化层为1.0m。
2施工方法的确定1）确定依据。
防渗墙施工方法的确定主要取决于工程施工地点的地质条件、施工场地的大小工期要求等，同时应结合施工资源来综合考虑。
2）施工方法。
根据玉山县七一水库除险加固工程的坝体地质实际情况，决定采用抓斗法施工防渗墙工程，同时安排两台冲击钻机辅助施工。
3施工关键技术3.1槽段划分一般根据设计图纸进行槽段划分。
槽段的长度宜尽量加长，以减少槽段之间接头数目，提高墙体的整体性。
但是，受墙基地质条件限制及成槽深度等因素影响，槽段又不宜过长。
综合考虑地层特性、施工工期、造孔方法、砼浇筑强度等因素，将本工程砼防渗墙划分为一、二期槽，其槽长均定为8m。
一、二期槽孔间隔布置，先施工一期槽孔，后施工七期槽孔之间的二期槽孔，连接成地下连续墙。
墙段连接采用接头管方法。
3.2施工技术参数1）泥浆配比及现场性测定。
根据本地工程地质条件和水文地质情况，拟采用钙膨润土，并外加剂处理以改善泥浆护壁性能，确保挖槽时槽壁稳定。
①泥浆配比设计：根据本工程地质条件配制出适合本工程泥浆配比，以确保槽壁稳定；②泥浆材料的选择：水库水，钙质膨润土，外加剂为纯碱，羧钾基纤维素，特点是易溶高粘。
2）施工质量要求。
槽孔宽度60cm，孔壁平整垂直，孔位中心允许偏差不大于±3%，孔斜率不大于0.4%，对于一、二期槽孔接头套接孔的两次孔位中心任一深度的偏差值应不大于施工图纸规定墙厚的1/3。

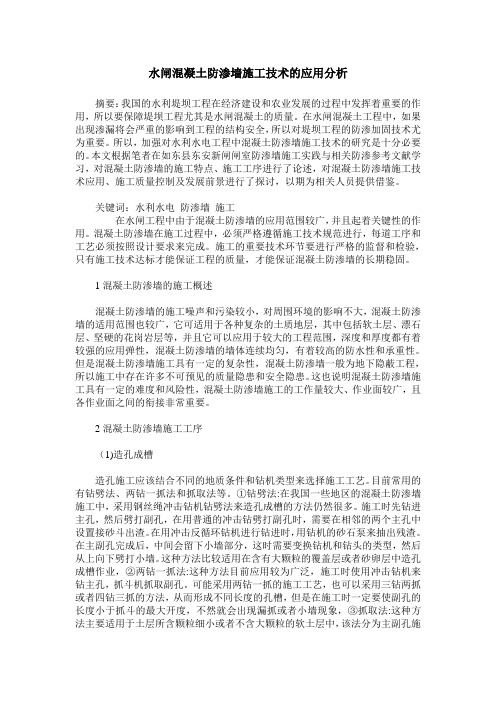

水闸混凝土防渗墙施工技术的应用分析摘要：我国的水利堤坝工程在经济建设和农业发展的过程中发挥着重要的作用，所以要保障堤坝工程尤其是水闸混凝土的质量。
在水闸混凝土工程中，如果出现渗漏将会严重的影响到工程的结构安全，所以对堤坝工程的防渗加固技术尤为重要。
所以，加强对水利水电工程中混凝土防渗墙施工技术的研究是十分必要的。
本文根据笔者在如东县东安新闸闸室防渗墙施工实践与相关防渗参考文献学习，对混凝土防渗墙的施工特点、施工工序进行了论述，对混凝土防渗墙施工技术应用、施工质量控制及发展前景进行了探讨，以期为相关人员提供借鉴。
关键词：水利水电防渗墙施工在水闸工程中由于混凝土防渗墙的应用范围较广，并且起着关键性的作用。
混凝土防渗墙在施工过程中，必须严格遵循施工技术规范进行，每道工序和工艺必须按照设计要求来完成。
施工的重要技术环节要进行严格的监督和检验，只有施工技术达标才能保证工程的质量，才能保证混凝土防渗墙的长期稳固。
1混凝土防渗墙的施工概述混凝土防渗墙的施工噪声和污染较小，对周围环境的影响不大，混凝土防渗墙的适用范围也较广，它可适用于各种复杂的土质地层，其中包括软土层、漂石层、坚硬的花岗岩层等，并且它可以应用于较大的工程范围，深度和厚度都有着较强的应用弹性，混凝土防渗墙的墙体连续均匀，有着较高的防水性和承重性。
但是混凝土防渗墙施工具有一定的复杂性，混凝土防渗墙一般为地下隐蔽工程，所以施工中存在许多不可预见的质量隐患和安全隐患。
这也说明混凝土防渗墙施工具有一定的难度和风险性，混凝土防渗墙施工的工作量较大、作业面较广，且各作业面之间的衔接非常重要。
2混凝土防渗墙施工工序（1)造孔成槽造孔施工应该结合不同的地质条件和钻机类型来选择施工工艺。
目前常用的有钻劈法、两钻一抓法和抓取法等。
①钻劈法:在我国一些地区的混凝土防渗墙施工中，采用钢丝绳冲击钻机钻劈法来造孔成槽的方法仍然很多。
施工时先钻进主孔，然后劈打副孔，在用普通的冲击钻劈打副孔时，需要在相邻的两个主孔中设置接砂斗出渣。
水闸工程中的混凝土防渗墙施工技术摘要：水利堤坝工程在我国有着很重要的作用。
尤其是在农业发展的过程中以及经济建设发展的过程中。
所以，水闸混凝土质量的好坏直接影响到堤坝工程是否能够得到安全的保障问题。
如果渗漏的现象在水闸混凝土工程中出现，那么这就会使工程的安全结构直接受到影响。
所以，防渗加巩固技术对堤坝工程来说，是很重要的。
关键词：水利工程；混凝土防渗墙；施工技术前言混凝土防渗墙在水闸工程中，能够起到关键性的作用。
并且其应用的范围也是比较广的。
在施工的过程中，混凝土防渗墙需要在严格的施工技术下进行施工。
都要按照设计的要求，对每个工艺跟工序来进行完成。
监督跟检验的工作都要在施工的过程中，对其重要的环节下严格的进行。
只有使防渗墙能够长期稳固，才能保证其工程的质量。
1括述混凝土防渗墙的施工技术混凝土防渗墙在施工的过程中，对周围环境的污染跟噪音所带来的影响不是很大。
混凝土防渗墙对于各种的较复杂土质地形，都是满适用的。
其适用的范围也是比较广泛的。
对于坚硬的黄冈岩层跟软土层以及漂石层也是比较适用的。
并且对于一些范围较大的工程，混凝土防渗墙也是可以应用到其中的。
在应用的过程中，无论是厚度跟深度都有着较强的弹性。
并且墙体也是比较均匀的，不会出现一面厚一面薄的现象。
在承重性跟防水性上，也是有着较高的质量。
混凝土防渗墙一般都是隐藏在地下的工程。
在施工的过程中，也是比较复杂的。
并且所存在安全隐患上的问题跟质量问题等也都是不能看见的。
这也体现了在混凝土防渗墙施工的过程中，也是存在了一定的风险跟南孚难度。
由于混凝土防渗墙在施工时，有着比较广的作业面跟比较大的工作量。
使其在连接各个作业的接口时，也是至关重要的。
混凝土防渗墙技术的其他重要的工序都包括：导墙、墙体的材料以及连接防渗墙。
由于在对每一段混凝土防渗墙的槽段施工时，周期性比较短。
使其导墙能够把工程的成本降低。
在选择混凝土防渗墙的墙体材料，一般都会采用配速性墙体材料。
不仅变形的适应能力强，抗渗的性能也是比较好的。
《河南水利与南水北调》2023年第11期施工技术混凝土防渗墙施工中液压抓斗纯抓法造槽技术的应用赖学云（江西省水利水电建设集团有限公司，江西南昌330000）摘要：以江西省上高县翰堂镇保丰水库扩建工程为背景，对水库主坝和副坝防渗加固方案展开设计，并对液压抓斗纯抓法造槽技术的应用要点展开分析探讨。
结果表明，嵌岩混凝土防渗墙液压抓斗纯抓法造槽施工技术是在总结大量混凝土防渗墙施工技术应用情况及松散地层槽孔壁坍塌施工经验的基础上而形成，该技术能有效解决砂卵石、松散填筑土层等槽孔壁极易坍塌地层造槽施工的难题，并能加快造槽施工进度，提升混凝土防渗墙施工质量。
关键词：混凝土防渗墙；液压抓斗；纯抓法造槽；松散地层中图分类号：TV6文献标识码：A文章编号：1673-8853（2023）11-0057-021工程概况保丰水库位于江西省上高县翰堂镇保丰村及钊田村附近，与县城的直线距离为23km 。
水库扩建工程主坝和1#、2#、3#、6#、7#副坝的坝体防渗加固均采用混凝土防渗墙方案，防渗墙布置于坝顶，轴线位置位于坝轴线上游侧1m 处。
保丰水库扩建工程坝体防渗墙采用液压抓斗纯抓法造槽施工工法，工期为2017年6月28日至11月10日，实际成墙面积12471.07m 2。
2施工方案2.1施工机械选择当前，国内水利工程混凝土防渗墙造孔主要采用射水法造槽机、液压铣槽机、液压或钢丝绳抓斗机、冲压式反循环钻机、回转钻机等施工设备，现有的造槽机械中，德国宝峨GB 系列液压抓斗机和BC30型液压铣槽机施工速度最快、工效最高，并配置有自动测斜、纠偏控制系统，造孔位置和尺寸精确。
其中，德国宝峨BC30型液压铣槽机造价高，机械自重高达100t ，必须配备BE500型泥浆净化设备，对于水库除险加固工程并不适用。
德国宝峨GB 系列液压抓斗机虽然价格高于国内造槽设备，但在国内水利水电工程混凝土防渗墙施工中应用广泛。
其成槽深度最大60m ，成槽宽度1.20m ，主机重量仅为47t ，配备自动测斜纠偏系统，能保证成槽垂直度和成槽质量；抓斗闭合力较大，并配备自由落钩装置，具备冲击功能，在硬质地层中成槽效率高。
浅谈液压抓斗法混凝土防渗墙技术在水库施工中的应用发布时间：2022-08-17T10:16:56.248Z 来源：《科学与技术》2022年第30卷7期作者：陈玉昌[导读] 现阶段，国内经济社会发展较以往出现明显改变，城市工程项目越来越多。
对水库施工来说陈玉昌六安市水利局安徽六安 237000摘要：现阶段，国内经济社会发展较以往出现明显改变，城市工程项目越来越多。
对水库施工来说，施工单位更多地使用混凝土防渗墙的施工技术，该施工技术可以让水库防渗漏成果得到明显提升。
本文研究了液压抓斗法的混凝土防渗墙技术，将此技术应用于水库施工环节，可以控制施工质量。
关键词：液压抓斗法；混凝土防渗墙技术；水库施工引言：应用混凝土防渗墙技术可以让工程的成本有所下降，使水库施工进度得到提升。
对防渗墙施工技术来说，液压抓斗法得到普遍应用，此方法利用高压胶管完成液压压力的传送任务，压力转移到抓斗，在此基础上进行开闭、张合。
在使用液压抓斗法之后，沙砾及土的成槽效率得到提升，可以方便清孔换浆操作进行，让工程和施工技术标准相符。
如今，此技术能够普遍使用于水库混凝土防渗墙建设工作。
一、液压抓斗法的混凝土防渗墙技术应用对如今水利工程施工环节来说，利用液压抓斗法能够让水库施工防渗漏效果得到明显改善。
对具体施工环节来说，施工单位不但应该对凿孔开槽与固壁泥浆技术应用质量引起重视，而且应该对槽段混凝土浇筑技术和混凝土浇筑技术应用质量引起重视，以为水库工程施工质量提供保障[1]。
（一）凿孔开槽分析1.对施工平台进行布置在开始施工之前，施工单位应该对水库坝顶和绝对基面之间的高差进行确定。
随后需要了解施工现场具体情况，还要完成好施工平台布置任务，此环节应该确保平台高度及水库坝顶高度处在接近位置。
施工工人应该选择挖掘机对水库坝顶高程进行下降处理，让水库坝顶和施工平台彼此接近。
此外，工作人员应该于水库坝顶两边位置对开挖坝顶土方进行填入处理，随后利用压实机械完成碾压任务。
