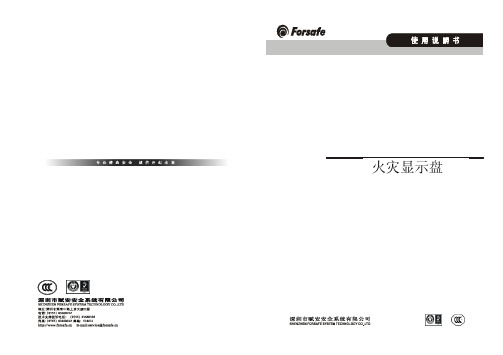

ＪＢ－ＳＸＢ－ＦＸ０１主机名称：火灾显示盘主机型号：ＦＸ０１附录２ 装箱清单此装箱单所列内容是指包装箱内应包括的设备和资料，不包括您选用的其它配件。
附录１ 设备代码表第一章 显示盘简介 ‥‥‥‥‥‥‥１．１ 概述 ‥‥‥‥‥‥‥‥‥‥‥１．２ 主要特性 ‥‥‥‥‥‥‥‥‥１．３ 主要技术参数 ‥‥‥‥‥‥‥第二章 显示盘安装 ‥‥‥‥‥‥‥第三章 操作指南 ‥‥‥‥‥‥‥３．１ 开机运行 ‥‥‥‥‥‥‥‥‥３．２ 功能操作说明 ‥‥‥‥‥‥‥第四章 接线说明及简单故障处理 ‥４．１ 外部线路要求 ‥‥‥‥‥‥‥４．２ 接线端子说明 ‥‥‥‥‥‥‥４．３ 简单故障处理 ‥‥‥‥‥‥‥目 录３３４４５７７８１３１３１３１４附录 ‥‥‥‥‥‥‥‥‥‥‥‥‥附录 １ 设备代码表 ‥‥‥‥‥‥‥‥附录 ２ 装箱清单 ‥‥‥‥‥‥‥‥１５１５１５ＪＢ－ＳＸＢ－ＦＸ０１火灾显示盘是一款智能型总线式中文界面显示的火灾显示盘。
本火灾显示盘满足国家标准ＧＢ１７４２９－１９９８《火灾显示盘通用技术条件》的相关要求。
本产品的设计、制造、检验、销售及服务全过程，均符合ＩＳＯ９０００（２０００版）质量管理体系的要求，并通过国际权威机构ＢＳＩ的认证及中国国家消防电子产品质量监督检验中心检验。
４．３．１ 液晶不清晰液晶不清晰时可以调主板上的可调电位器。
４．３．２ 无显示显示盘液晶和指示灯没显示，可检查供电是否正常、所有接插件是否接插良。
４．３．３ 声响故障显示盘在报火警情况下，没有火警报警声，可检查扬声器接线是否断线或插头接插不良。
４．３．４ 时钟不准确时钟若显示不正确，通过菜单调时即可。
４．３．５ 用户不能排除的故障请致电本公司的技术人员。
ＪＢ－ＳＸＢ－ＦＸ０１火灾显示盘是一种可用于楼层或独立防火区内的火灾报警显示装置。
火灾显示盘只能接收火灾报警控制器发出的信号，不能给火灾探测器、手动报警按钮及其他探测部件供电。
当建筑物内发生火灾后，消防控制中心的控制器接收报警信息，同时把报警信号传输到失火区域的火灾显示盘上，火灾显示盘将显示报警的设备的位置编码及相关信息，并发出声响信号，通知失火区域的人员。
消防主机C31FA5010A使用说明书（深圳赋安）,,,,,,,型报警控制器使用说明书一概述FA5010A 型报警灭火控制器是本公司在总结多年研制和生产三总线、两总线编码型火灾自动报警产品的基础上，广泛应用火灾自动报警的最新成果,将计算机自动控制技术、信号处理技术、数字通讯技术相结合，最新研制推出的新一代火灾自动报警控制器。
FA5010A具备以下特点:,、系统容量大，每台控制器最多可以连接,组总线(壁挂式,组,柜式,组)，每组总线可以外接,,个编码地址，探测器、手动报警按钮、联动控制模块、接口模块可以在同一组总线上任意连接。
回路间相互独立，互不干扰。
,、采用最新电磁兼容性设计方案，系统抗干扰能力强。
,、本机能够实时接收探测器探测的火灾参数，进行智能分析，自动识别确认探测的火灾、故障状态，排除环境变化、湿度、气流对探测器的干扰、误报率低。
,、本机具备火灾报警的预警功能。
,、楼层显示盘可以就近连接到本机的各组总线上，每组总线可以连接,台显示盘。
,、本机具有强大的现场编程功能，可在工程调试现场方便地实现地址影射编程、联动关系编程、本系统设置编程，满足不同工程的各种需要。
编程数据掉电不丢失。
,、本机具有中文显示功能，一切联动、编程、操作均以中文方式在液晶屏上显示。
,、本机可以通过RS232接口与连接计算机图形显示系统，也可以通过计算机对本机进行现场编程。
,、本机具有两级授权密码，防止非值班人员误操作。
,,、本机具有实时打印功能。
,,、本机可以方便地互连，组成大型火灾报警灭火控制系统。
二性能参数,、供电电源:AC220V-50HZ,DC24V-6.3AH,、功耗:报警时45W,监视时25W,、输出接点: DC24V/1.25A AC125V/1A,、湿度:<95%,、温度:0-50?,、传输距离:<1.5km,、检测型号:FA5010A三操作方法,、开机运行开启控制器的主电和备电电源开关后，系统上电，主电指示灯亮，自动进行开机自检，开机延时，探头登录后，数码管时钟屏显示正常时分，秒灯闪亮，巡检指示灯闪亮，其他指示灯不亮，系统进入正常运行状态，在开机登记地址状态下，键盘封锁，所有操作无效。
第二章 探测器类产品２．１ ＡＦＮ６０００系列探测器ＡＦＮ６０００系列探测器可用于ＡＦＮ８０、ＡＦＮ１００、ＡＦＮ５０５０火灾报警控制器，ＡＦＮ６０００系列探测器由ＡＦＮ６００８智能烟温复合探测器、ＡＦＮ６００１智能光电感烟探测器、ＡＦＮ６００２智能感温探测器、ＡＦＮ６００３智能ＣＯ泄漏探测器、ＡＦＮ６００４智能可燃气体泄漏探测器、ＡＦＮ６１０１常规光电感烟探测器、ＡＦＮ６１０２常规感温探测器构成，它们具有如下特点：＊内置专用微处理器。
＊采用两总线连接方式。
＊专利探测器编址模式，通过磁性编程杆（磁铁）在线为探测器设定编码地址，方便灵活。
＊ 赋安多传感器早期燃烧报警算法（ＡＦＮＡＷＡＣＳ），可以早期发现火灾参数的变化，实施快速报警。
还可以对环境参数进行补偿，有效的纠正温度、湿度、灰尘和电磁干扰的影响。
＊两个三色状态指示灯，绿灯指示探测器处于正常状态，红灯指示火警状态，黄灯指示故障状态。
＊独特的清洗方式，经过培训的用户，可以自行清洗探测器，且不会造成损坏。
＊内嵌式底座，接触可靠，绝不会脱落。
＊内置ＥＥＰＲＯＭ存储器，储存探测器的出厂参数、维护信息、地址编码和环境变化的趋势。
＊超低功耗设计。
ＡＦＮ６０００系列探测器主要特性与技术指标ＡＦＮ６００１实物图ＡＦＮ６００２实物图ＡＦＮ６００１外形尺寸图ＡＦＮ６００２外形尺寸图ＡＦＮ６００８实物图ＡＦＮ６００８外形尺寸图 ＡＦＮ６００３实物图ＡＦＮ６００３外形尺寸图ＡＦＮ６００４实物图ＡＦＮ６００４外形尺寸图ＡＦＮ６１０１实物图ＡＦＮ６１０２实物图ＡＦＮ６１０１外形尺寸图ＡＦＮ６１０２外形尺寸图２．２ ＦＡ１０００系列探测器ＦＡ１０００系列探测器可用于ＡＦＮ８０、ＡＦＮ１００、ＡＦＮ５０５０火灾报警控制器，ＦＡ１０００系列探测器由ＦＡ１０１７智能光电感烟探测器、ＦＡ１０１５智能电子感温探测器、ＦＡ１０２１智能ＣＯ泄漏探测器、ＦＡ１０２２智能可燃气体泄漏探测器、ＦＡ１０１８常规光电感烟探测器、ＦＡ１０１６常规电子感温探测器构成，它们具有如下特点：＊内置专用微处理器。
火灾自动报警系统控制器操作说明主机部分一、开机、关机与自检：当调试工作完成后，用户就可以按以下顺序进行操作了；1、打开电源的主备电开关。
2、打开控制器的工作开关。
完成以上操作后，系统自动进行初始化。
初始化完成后进入对运行记录、屏蔽信息、联动公式、声光电源的自动检查状态，自检完毕，控制器对外接探测器和模块进行注册，并显示注册信息。
至此，开机过程结束，系统进入正常监控状态。
3、关机过程按照与开机时相反的顺序关掉各开关即可。
二、设备信息检查：按下设备检查键，屏幕显示注册的回路和连接在控制器上的所有设备的各种信息及编号，按面板上的TAB键转换来查详细的设备信息。
三、信息显示与记录：1、信息显示。
当系统中有火警、反馈、启动、故障、隔离任意一种信息存在时，系统将全屏显示此信息。
系统存在火警时，将在屏幕的最上方持续显示火警信息，并且将控器上的火警灯点亮，同时控制器发出火警声响，并显示那个房间和设备号码，在显示其它信息时和火警信息一样，在查看另一个信息时，按面板上的“窗口切换”键。
2、查看运行记录：按下“记录检查键”系统将显示运行记录信息，每条信息包括记录信息发生的时间、六位编码、类型及内容提要。
3、信息的打印：在查看运行记录时，若当前打印机处于选择打印状态时，可以选中要打印的信息条，按下“确认”键就可以将记录的信息打印出来。
另外，当控制器处于“即时打印”状态时，控制器还可随时将系统中的各种信息打印出来。
四、消音：在发生火警或故障等警报情况下，控制器的扬声器会发出相应的警报声加以提示。
五、火警及故障的处理方法：1、火警的一般处理方法：（1）、探测器报火警时，根据主机报警点找到对应火警位置后立即到现场确认是否有火情。
（2）、若有火情，应立即启动火灾应急预案，组织人员灭火，并向消防部门报警。
待火灾被扑灭后，回控制室将主机复位。
（3）、若无火情，即为误报，直接回控制室将主机复位，同时记录下误报警设备号及报警时间，确认误报警设备的现场情况，如有无较大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动，并记录；如是出现有规律的误报，请联系售后服务人员解决。
赋安消防主机操作方法
赋安消防主机操作方法如下：
1. 打开消防主机的电源开关。
2. 按下主机面板上的“系统复位”按钮，使主机进入待机状态。
3. 输入正确的密码或使用指纹识别等其他身份验证方式，进入主机的系统设置界面。
4. 在系统设置界面中，可以设置报警延时时间、报警方式等参数。
根据实际需要进行相应设置。
5. 设定完毕后，按下“确认”按钮保存设置并退出系统设置界面。
6. 如果需要手动检查主机与各个探测器的连接状态，可以进入“设备管理”界面进行检查。
7. 如果发现有任何异常，可以在“设备管理”界面中选择相应设备并进行故障排查，并根据需要进行修复或替换。
8. 在正常使用过程中，主机会自动监测各个探测器的工作状态，并在发现火警、烟雾等异常情况时进行报警。
当接收到报警信号时，主机会发出声光报警，并可以通过手机App或短信通知等方式及时通知管理员或相关人员。
9. 当需要关闭消防主机时，按下主机面板上的“系统关闭”按钮，然后再关闭电源开关。
请注意，以上仅为一般的赋安消防主机操作方法，具体操作步骤可能会因产品型号、功能特性等而略有差异，请在具体设备的用户手册中查阅相关操作指南。
此
外，为了确保消防系统的可靠性和安全性，强烈建议由专业人员进行操作和维护。
火灾报警系统操作说明
一、出现火灾报警时的操作程序：
当发现火灾报警控制器发出警报时，首先确认是否有火灾发生。
（一）若确认发生火灾时，应立即采取以下措施：
1、利用现场灭火设施进行灭火；
2、立即报告值班主管或管理部主管；
3、启动消防应急预案。
（二）若判断为误报，应采取以下措施：
1、依据火灾报警显示盘所显示内容，迅速检查误报火警部位的环境，判断是否是由于人为或其他因素造成的误报警。
2、如确定是人为因素造成的手动报警，则如下操作：
3
、如确定是烟感探头异常遮挡造成的报警，则如下操作：
码“
59”使控制器恢复正常状态，警报解除。
深圳赋安消防报警主机说明书摘要：I.引言A.消防报警主机概述B.深圳赋安消防报警主机的作用II.消防报警主机的组成A.主要部件B.系统架构III.消防报警主机的工作原理A.火灾探测B.火灾报警C.联动控制IV.消防报警主机的操作与维护A.操作方法B.注意事项C.维护保养V.消防报警主机的安装与调试A.安装要求B.调试步骤VI.消防报警主机的安全与性能A.安全性能B.性能指标VII.结论正文：【引言】消防报警主机是火灾自动报警系统的核心设备，能够在火灾发生时及时发出警报，并通过联动控制设备进行灭火和疏散，有效地遏制火灾的蔓延，保障人们的生命财产安全。
深圳赋安消防报警主机是一款具有高性能、高可靠性的产品，广泛应用于各类建筑物中。
【消防报警主机的组成】深圳赋安消防报警主机主要由火灾探测器、手动火灾报警按钮、火灾报警控制器等部件组成。
系统采用模块化设计，具有较好的兼容性和扩展性，可根据实际需要配置不同功能的模块。
【消防报警主机的工作原理】火灾探测器通过感烟、感温等原理检测火源，当检测到火灾信号后，将信号传输至火灾报警控制器。
控制器在接收到信号后进行逻辑判断，确认火灾发生后发出警报，并通过联动控制设备执行灭火和疏散措施。
【消防报警主机的操作与维护】操作消防报警主机需要经过专业培训，熟悉设备的操作方法和注意事项。
在日常使用中，要定期对设备进行维护保养，确保设备处于良好的工作状态。
【消防报警主机的安装与调试】消防报警主机的安装应按照相关规范进行，确保安装位置、线路敷设等符合要求。
调试过程需要对设备进行功能测试，确保设备在火灾发生时能够及时、准确地发出警报。
【消防报警主机的安全与性能】深圳赋安消防报警主机在设计和生产过程中注重安全性能，采用防水、防尘、防腐蚀等措施，保证设备在恶劣环境下仍能正常工作。
性能方面，主机具备较高的火灾检测灵敏度和稳定性，满足各类建筑物的消防需求。
【结论】总之，深圳赋安消防报警主机是一款具备高性能、高可靠性的消防报警设备，通过科学合理的系统设计和严格的质量控制，为人们的生命财产安全提供有力保障。
消防主机C31FA5010A使用说明书（深圳赋安）,,,,,,,型报警控制器使用说明书一概述FA5010A 型报警灭火控制器是本公司在总结多年研制和生产三总线、两总线编码型火灾自动报警产品的基础上，广泛应用火灾自动报警的最新成果,将计算机自动控制技术、信号处理技术、数字通讯技术相结合，最新研制推出的新一代火灾自动报警控制器。
FA5010A具备以下特点:,、系统容量大，每台控制器最多可以连接,组总线(壁挂式,组,柜式,组)，每组总线可以外接,,个编码地址，探测器、手动报警按钮、联动控制模块、接口模块可以在同一组总线上任意连接。
回路间相互独立，互不干扰。
,、采用最新电磁兼容性设计方案，系统抗干扰能力强。
,、本机能够实时接收探测器探测的火灾参数，进行智能分析，自动识别确认探测的火灾、故障状态，排除环境变化、湿度、气流对探测器的干扰、误报率低。
,、本机具备火灾报警的预警功能。
,、楼层显示盘可以就近连接到本机的各组总线上，每组总线可以连接,台显示盘。
,、本机具有强大的现场编程功能，可在工程调试现场方便地实现地址影射编程、联动关系编程、本系统设置编程，满足不同工程的各种需要。
编程数据掉电不丢失。
,、本机具有中文显示功能，一切联动、编程、操作均以中文方式在液晶屏上显示。
,、本机可以通过RS232接口与连接计算机图形显示系统，也可以通过计算机对本机进行现场编程。
,、本机具有两级授权密码，防止非值班人员误操作。
,,、本机具有实时打印功能。
,,、本机可以方便地互连，组成大型火灾报警灭火控制系统。
二性能参数,、供电电源:AC220V-50HZ,DC24V-6.3AH,、功耗:报警时45W,监视时25W,、输出接点: DC24V/1.25A AC125V/1A,、湿度:<95%,、温度:0-50?,、传输距离:<1.5km,、检测型号:FA5010A三操作方法,、开机运行开启控制器的主电和备电电源开关后，系统上电，主电指示灯亮，自动进行开机自检，开机延时，探头登录后，数码管时钟屏显示正常时分，秒灯闪亮，巡检指示灯闪亮，其他指示灯不亮，系统进入正常运行状态，在开机登记地址状态下，键盘封锁，所有操作无效。
