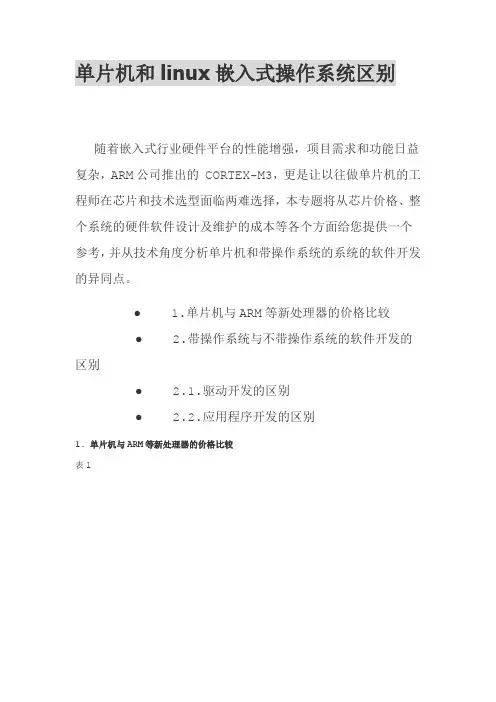

单片机和linux嵌入式操作系统区别随着嵌入式行业硬件平台的性能增强，项目需求和功能日益复杂，ARM公司推出的 CORTEX-M3，更是让以往做单片机的工程师在芯片和技术选型面临两难选择，本专题将从芯片价格、整个系统的硬件软件设计及维护的成本等各个方面给您提供一个参考，并从技术角度分析单片机和带操作系统的系统的软件开发的异同点。
● 1.单片机与ARM等新处理器的价格比较● 2.带操作系统与不带操作系统的软件开发的区别● 2.1.驱动开发的区别● 2.2.应用程序开发的区别1. 单片机与ARM等新处理器的价格比较表1自己不熟悉的芯片和技术，最后的成本也可能更高。
2. 带操作系统与不带操作系统的软件开发的区别用通俗的话来说，一个处理芯片不运行操作系统，我们就把它称为单片机，而单片机编程就是写裸板程序，这个程序直接在板子上运行；相对的，另一种程序就是基于操作系统的程序，说得简单点就是，这种程序可以通过统一的接口调用“别人写好的代码”，在“别人的基础上”更快更方便地实现自己的功能。
2.1. 驱动开发的区别驱动开发的区别我总结有两点：能否借用、是否通用。
2.1.1 能否借用基于操作系统的软件资源非常丰富，你要写一个Linux设备驱动时，首先在网上找找，如果有直接拿来用；其次是找到类似的，在它的基础上进行修改；如果实在没有，就要研究设备手册，从零写起。
而不带操作系统的驱动开发，一开始就要深入了解设备手册，从零开始为它构造运行环境，实现各种函数以供应用程序使用。
举个例子，要驱动一块LCD，在单片机上的做法是：①首先要了解LCD的规格，弄清楚怎么设置各个寄存器，比如设置LCD的时钟、分辨率、象素②划出一块内存给LCD使用③编写一个函数，实现在指定坐标描点。
比如根据x、y坐标在这块内存里找到这个象素对应的小区域，填入数据。
基于操作系统时，我们首先是找到类似的驱动，弄清楚驱动结构，找到要修改的地方进行修改。
下面是单片机操作LCD的代码：①初始化：void Tft_Lcd_Init(int type)｛/** 设置LCD控制器的控制寄存器LCDCON1~5* 1. LCDCON1:* 设置VCLK的频率：VCLK(Hz) = HCLK/[(CLKVAL+1)x2]* 选择LCD类型: TFT LCD* 设置显示模式: 16BPP* 先禁止LCD信号输出* 2. LCDCON2/3/4:* 设置控制信号的时间参数* 设置分辨率，即行数及列数* 现在，可以根据公式计算出显示器的频率：* 当HCLK=100MHz时，* Rate =1/[{(VSPW+1)+(VBPD+1)+(LIINEVAL+1)+(VFPD+1)}x* {(HSPW+1)+(HBPD+1)+(HFPD+1)+(HOZVAL+1)}x * {2x(CLKVAL+1)/(HCLK)}]* = 60Hz* 3. LCDCON5:* 设置显示模式为16BPP时的数据格式: 5:6:5* 设置HSYNC、VSYNC脉冲的极性(这需要参考具体LCD 的接口信号): 反转* 半字(2字节)交换使能*/LCDCON1 = (CLKVAL_TFT_320240<<8) | (LCDTYPE_TFT<<5) | \(BPPMODE_16BPP<<1) | (ENVID_DISABLE<<0);LCDCON2 = (VBPD_320240<<24) |(LINEVAL_TFT_320240<<14) | \(VFPD_320240<<6) |(VSPW_320240);LCDCON3 = (HBPD_320240<<19) | (HOZVAL_TFT_320240<<8) | (HFPD_320240);LCDCON4 = HSPW_320240;// LCDCON5 = (FORMAT8BPP_565<<11) | (HSYNC_INV<<9) | (VSYNC_INV<<8) | \// (HWSWP<<1);LCDCON5 = (FORMAT8BPP_565<<11) |(HSYNC_INV<<9) | (VSYNC_INV<<8) | (VDEN_INV << 6) | \(HWSWP<<0);/** 设置LCD控制器的地址寄存器LCDSADDR1~3* 帧内存与视口(view point)完全吻合，* 图像数据格式如下：* |----PAGEWIDTH----|* y/x 0 1 2 239* 0 rgb rgb rgb ... rgb* 1 rgb rgb rgb ... rgb* 1. LCDSADDR1:* 设置LCDBANK、LCDBASEU* 2. LCDSADDR2:* 设置LCDBASEL: 帧缓冲区的结束地址A[21:1]* 3. LCDSADDR3:* OFFSIZE等于0，PAGEWIDTH等于(240*2/2)*/LCDSADDR1 = ((LCDBUFFER>>22)<<21) |LOWER21BITS(LCDBUFFER>>1);LCDSADDR2 = LOWER21BITS((LCDBUFFER+ \(LINEVAL_TFT_320240+1 )*(HOZVAL_TFT_320240+1)*2)>>1);LCDSADDR3 = (0<<11) | (LCD_XSIZE_TFT_320240*2/2);/* 禁止临时调色板寄存器 */TPAL = 0;fb_base_addr = LCDBUFFER;bpp = 16;xsize = 320;ysize = 240;｝②描点：/** 画点* 输入参数：* x、y : 象素坐标* color: 颜色值* 对于16BPP: color的格式为0xAARRGGBB (AA = 透明度),* 需要转换为5:6:5格式* 对于8BPP: color为调色板中的索引值，* 其颜色取决于调色板中的数值*/void PutPixel(UINT32 x, UINT32 y, UINT32 color){UINT8 red,green,blue;switch (bpp){case 16:{UINT16 *addr = (UINT16*)fb_base_addr + (y * xsize + x);red = (color >> 19) & 0x1f;green = (color >> 10) & 0x3f;blue = (color >> 3) & 0x1f;color = (red << 11) | (green << 5) | blue; // 格式5:6:5*addr = (UINT16) color;break;}case 8:{UINT8 *addr = (UINT8 *)fb_base_addr + (y * xsize + x);*addr = (UINT8) color;break;}default:break;}}下面是在Linux的LCD驱动里修改的地方(arch\arm\mach-s3c2440\mach-smdk2440.c)：/* 320x240 */static struct s3c2410fb_mach_info smdk2440_lcd_cfg__initdata = {.regs = {.lcdcon1 = S3C2410_LCDCON1_TFT16BPP | \S3C2410_LCDCON1_TFT | \S3C2410_LCDCON1_CLKVAL(0x04),.lcdcon2 = S3C2410_LCDCON2_VBPD(1) | \S3C2410_LCDCON2_LINEVAL(239) | \ S3C2410_LCDCON2_VFPD(5) | \S3C2410_LCDCON2_VSPW(1),.lcdcon3 = S3C2410_LCDCON3_HBPD(36) | \S3C2410_LCDCON3_HOZVAL(319) | \S3C2410_LCDCON3_HFPD(19),.lcdcon4 = S3C2410_LCDCON4_MVAL(13) | \S3C2410_LCDCON4_HSPW(5),.lcdcon5 = S3C2410_LCDCON5_FRM565 |S3C2410_LCDCON5_INVVLINE |S3C2410_LCDCON5_INVV |S3C2410_LCDCON5_INVVDEN |S3C2410_LCDCON5_PWREN |S3C2410_LCDCON5_HWSWP,},.gpccon = 0xaaaa56aa,.gpccon_mask = 0xffffffff,.gpcup = 0xffffffff,.gpcup_mask = 0xffffffff,.gpdcon = 0xaaaaaaaa,.gpdcon_mask = 0xffffffff,.gpdup = 0xffffffff,.gpdup_mask = 0xffffffff,.fixed_syncs = 1,.type = S3C2410_LCDCON1_TFT,.width = 320,.height = 240,.xres = {.min = 320,.max = 320,.defval = 320,},.yres = {.max = 240,.min = 240,.defval = 240,},.bpp = {.min = 16,.max = 16,.defval = 16,},};这并不表示代码Linux的驱动程序就比单片机的驱动程序好写，怎么在几万个文件中找到要修改的代码，这也是需要艰苦的学习的。
MCS51单片机原理及嵌入式系统应用课程设计一、课程设计背景嵌入式系统是一个以计算机技术为基础，集成了计算机硬件和软件系统的设备。
随着信息技术的飞速发展，嵌入式系统已经成为各种各样产品的重要组成部分，如家电、汽车、医疗器械等。
因此，对嵌入式系统的研究和开发也变得越来越重要。
MCS51是一种被广泛应用于嵌入式系统设计的单片机。
MCS51拥有稳定的性能和丰富的硬件资源，同时使用起来也非常方便。
在本课程设计中，我们将探究MCS51单片机的原理以及其在嵌入式系统中的应用，旨在帮助学生更好地理解嵌入式系统，提高其技能水平，为未来就业做好准备。
二、课程设计内容2.1 MCS51单片机原理MCS51单片机由CPU、存储器、输入输出接口及其它外设组成。
本部分内容主要包括以下几个方面：•MCS51的CPU结构和工作原理•存储器及存储器扩展方式•输入输出接口及其应用•定时器和中断控制器的原理2.2 嵌入式系统应用MCS51单片机在嵌入式系统中的应用非常广泛，包括控制电路、仪器设备、工业控制等领域。
本部分内容将侧重于MCS51单片机在嵌入式系统中的具体应用，主要包括以下几个方面：•定时器的应用•中断的应用•A/D转换的应用•串口通信的应用•基于MCS51的嵌入式系统设计案例2.3 课程设计实践课程设计实践环节是本设计的重点部分。
学生将按照以下流程完成实践：•组建小组，编写嵌入式系统设计方案•搭建硬件平台，包括MCS51单片机和相关外设•编写程序，完成设计方案的实现•测试程序，调试错误并进行优化三、课程设计评估本课程设计采用绩效考核制度。
学生将分小组完成课程设计，小组成员之间责任明确，根据完成情况和实现效果，将对小组进行绩效评估。
评估方案主要从以下方面考虑：•设计方案的合理性•实现方案的正确性及完整性•程序的优化程度及代码质量四、总结本课程设计旨在通过MCS51单片机的原理和应用让学生更好地理解嵌入式系统的设计和开发过程。
嵌入式与单片机的异同及其发展趋势如果说微型机的出现，使计算机进入到现代计算机发展阶段，那么嵌入式计算机系统的诞生，则标志了计算机进入了通用计算机系统与嵌入式计算机系统两大分支并行发展时代，从而导致20世纪末，计算机的高速发展时期。
嵌入式计算机系统走上了一条独立发展的单芯片化道路。
它动员了原有的传统电子系统领域的厂家与专业人士，接过起源于计算机领域的嵌入式系统，承担起发展与普及嵌入式系统的历史任务，迅速地将传统的电子系统发展到智能化的现代电子系统时代。
按照历史性、本质性、普遍性要求，嵌入式系统定义为：“嵌入到对象体系中的专用计算机系统”。
“嵌入性”、“专用性”与“计算机系统”是嵌入式系统的三个基本要素。
对象系统则是指嵌入式系统所嵌入的宿主系统。
嵌入式系统的特点与定义不同，由定义中的三个基本要素衍生出来的。
不同的嵌入式系统其特点会有所差异。
与“嵌入性”的相关特点：由于是嵌入到对象系统中，必须满足对象系统的环境要求，如物理环境（小型）、电气/气氛环境（可靠）、成本（价廉）等要求。
与“专用性”的相关特点：软、硬件的裁剪性；满足对象要求的最小软、硬件配置等。
与“计算机系统”的相关特点：嵌入式系统必须是能满足对象系统控制要求的计算机系统。
与上两个特点相呼应，这样的计算机必须配置有与对象系统相适应的接口电路。
嵌入式系统按形态可分为设备级（工控机）、板级（单板、模块）、芯片级（MCU、SoC）。
嵌入式系统与对象系统密切相关，其主要技术发展方向是满足嵌入式应用要求，不断扩展对象系统要求的外围电路（如ADC、DAC、PWM、日历时钟、电源监测、程序运行监测电路等），形成满足对象系统要求的应用系统。
因此，嵌入式系统作为一个专用计算机系统（满足对象系统要求的计算机应用系统），要不断向计算机应用系统发展。
单片机开创了嵌入式系统独立发展道路.嵌入式系统虽然起源于微型计算机时代，然而，微型计算机的体积、价位、可靠性都无法满足广大对象系统的嵌入式应用要求，因此，嵌入式系统必须走独立发展道路——芯片化道路。
