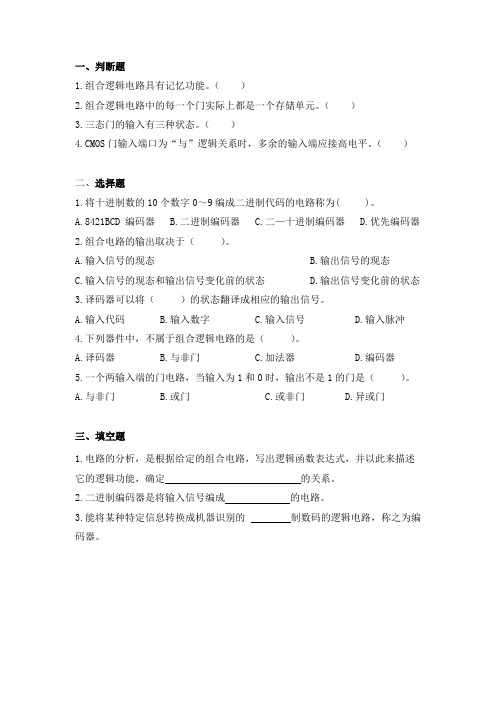

一、判断题
1.组合逻辑电路具有记忆功能。
()
2.组合逻辑电路中的每一个门实际上都是一个存储单元。
()
3.三态门的输入有三种状态。
()
4.CMOS门输入端口为“与”逻辑关系时,多余的输入端应接高电平。
()
二、选择题
1.将十进制数的10个数字0~9编成二进制代码的电路称为( )。
A.8421BCD 编码器
B.二进制编码器
C.二—十进制编码器
D.优先编码器
2.组合电路的输出取决于()。
A.输入信号的现态
B.输出信号的现态
C.输入信号的现态和输出信号变化前的状态
D.输出信号变化前的状态
3.译码器可以将()的状态翻译成相应的输出信号。
A.输入代码
B.输入数字
C.输入信号
D.输入脉冲
4.下列器件中,不属于组合逻辑电路的是()。
A.译码器
B.与非门
C.加法器
D.编码器
5.一个两输入端的门电路,当输入为1和0时,输出不是1的门是()。
A.与非门
B.或门
C.或非门
D.异或门
三、填空题
1.电路的分析,是根据给定的组合电路,写出逻辑函数表达式,并以此来描述它的逻辑功能,确定的关系。
2.二进制编码器是将输入信号编成的电路。
3.能将某种特定信息转换成机器识别的制数码的逻辑电路,称之为编码器。
简述组合逻辑电路特点嘿,朋友!想象一下你走进一个热闹非凡的电子世界,在这个奇妙的世界里,组合逻辑电路就像是一位默默工作的幕后英雄。
咱们先来说说什么是组合逻辑电路。
简单来讲,它就是由一些逻辑门按照特定的方式连接在一起,然后就能根据输入的信号直接产生输出信号啦。
就好像你走进一家快餐店,你点了汉堡和薯条,服务员根据你的点单,直接给你把食物拿出来,中间没有什么复杂的等待或者额外的处理过程。
组合逻辑电路有个特别显著的特点,那就是它的输出仅仅取决于当前的输入。
这就像是你去玩一个简单的抽奖游戏,抽奖结果只和你当下转动的轮盘位置有关,和之前转了多少次、怎么转的都没关系。
你看,是不是很好理解?在日常生活中,咱们也能找到很多组合逻辑电路的影子。
比如说家里的密码锁,你输入正确的密码,锁就立刻打开,这就是因为密码锁内部的组合逻辑电路根据你输入的密码做出了即时的判断和响应。
再比如说交通信号灯,红灯亮还是绿灯亮,只取决于设定好的时间和当前的状态,而不是之前信号灯是怎么变化的。
这就像一场短跑比赛,裁判的哨声一响,选手就开始跑,而不是还得想想之前的比赛情况。
组合逻辑电路还有一个让人称赞的地方,那就是它没有记忆功能。
这意味着它可不会像个“小账本”一样记住过去的输入。
这和咱们的大脑可不一样,咱们的大脑能记住好多过去的事情,但组合逻辑电路可不会,它就专注于当下的输入,然后给出当下的输出。
还有啊,组合逻辑电路的结构相对简单,就像一个简洁明了的数学公式,一看就懂。
不像有些复杂的电路,弯弯绕绕,让人摸不着头脑。
组合逻辑电路在提高电子设备的效率和速度方面,那可是功不可没。
它就像一个短跑健将,反应迅速,动作敏捷,能在瞬间给出准确的结果。
总之,组合逻辑电路以其输出取决于当下输入、无记忆功能、结构简单等特点,在电子世界中发挥着重要的作用。
它就像一位高效、精准、不拖泥带水的“小能手”,为我们的生活带来了诸多便利和惊喜。
组合逻辑电路的结构特点组合逻辑电路是由多个逻辑门组成的电子电路,用于处理逻辑信号。
它的结构特点主要包括模块化设计、可扩展性、高速运算和灵活性。
组合逻辑电路的结构特点之一是模块化设计。
它将整个电路划分为多个逻辑门,每个逻辑门负责特定的逻辑功能,如与门、或门、非门等。
每个逻辑门可以独立设计和优化,然后组合在一起形成完整的电路。
这种模块化设计使得电路的设计和维护更加简化和灵活,方便后续的扩展和修改。
组合逻辑电路具有良好的可扩展性。
由于逻辑门之间是通过输入和输出信号相连的,因此可以根据需要连接多个逻辑门,形成更复杂的电路结构。
通过增加逻辑门的数量和类型,可以实现更多种类的逻辑功能。
这种可扩展性使得组合逻辑电路可以适应不同的应用需求,并且可以随时进行升级和改进。
第三,组合逻辑电路具有高速运算能力。
由于逻辑门的操作是基于电子元件的开关动作,因此可以在很短的时间内完成逻辑运算。
同时,逻辑门的输入和输出之间只有很短的传输延迟,使得电路的响应速度非常快。
这种高速运算能力使得组合逻辑电路广泛应用于需要快速响应和高效计算的领域,如数字电路和计算机系统。
组合逻辑电路具有很高的灵活性。
通过改变逻辑门之间的连接方式,可以实现不同的逻辑功能。
例如,可以通过串联和并联逻辑门来实现复杂的逻辑运算,也可以通过添加选择器和多路复用器来实现多种输入和输出的组合。
这种灵活性使得组合逻辑电路可以适应不同的输入条件和逻辑要求,实现多样化的功能。
在实际应用中,组合逻辑电路被广泛应用于数字电路、计算机系统、通信系统等领域。
例如,在计算机中,组合逻辑电路用于实现算术逻辑单元(ALU)、寄存器、存储器等关键组件,用于进行数据处理和存储。
在通信系统中,组合逻辑电路用于实现编码解码、调制解调、错误检测和纠正等功能,用于实现可靠的数据传输。
总结起来,组合逻辑电路的结构特点包括模块化设计、可扩展性、高速运算和灵活性。
这些特点使得组合逻辑电路成为现代电子领域中不可或缺的重要组成部分,为我们的生活和工作带来了许多便利和效益。
组合逻辑电路的特点
组合逻辑电路是一种应用于信息处理的非常重要的逻辑电路,它有助于更好地操作和统计数据,从而帮助我们解决实际问题。
组合逻辑电路有以下特点:
首先,组合逻辑电路具有内在的属性,它以某种方式来定义数据和信息的关系,为操纵和处理这些数据和信息提供了重要的基础。
因此,组合逻辑电路可以实现复杂的数据处理运算,从而满足实际的应用需求。
其次,组合逻辑电路的复杂性可以非常有效地提高信息处理的速度。
由于组合逻辑电路可以实现复杂的运算,它通常的数据处理速度要比其他技术快得多。
由于组合逻辑电路的复杂性,它可以比较有效地处理大量的数据和信息,有助于提高数据处理的效率。
此外,组合逻辑电路还具有可重复使用性,可以用于更多的应用场景,使用者可以自行调整参数来实现新的功能。
此外,组合逻辑电路具有可靠性,一旦它被正确设计,它可以在比较长的时间内正确工作,不会受到外界的干扰。
总之,组合逻辑电路在数据处理领域有着重要的地位,它具有内在的复杂性,可以大大提高信息处理的速度;它具有可重复使用性,可用于各种应用场景;它还具有可靠性,可以保证数据的准确性和完整性。
因此,组合逻辑电路可以为信息处理及其它相关应用提供优良的服务。
- 1 -。
组合逻辑电路的逻辑功能特点1. 什么是组合逻辑电路?组合逻辑电路,听起来挺复杂的,但其实它就像我们生活中的小工具,随处可见,功能却相当强大。
简单来说,组合逻辑电路是一种电路,输出的结果完全依赖于输入的状态,而不是过去的历史。
就好比你点了外卖,今天想吃炸鸡,那你就会得到一份炸鸡,明天想吃寿司,你点的就变成了寿司。
没错,组合逻辑电路就是这么灵活,能根据输入“立马”给出对应的输出。
想象一下,一个小型餐厅的厨师,如果你告诉他今天想吃意大利面,他立刻就会准备意大利面,而不是再问你昨天吃了什么。
这种实时响应的特性就是组合逻辑电路的魅力所在。
它不需要记忆,不受以前的影响,只看当下的输入,这种特点让它在各种应用中大放异彩,比如计算机、汽车电子和家电控制等。
2. 组合逻辑电路的基本功能2.1 逻辑运算说到组合逻辑电路,逻辑运算是它的“主菜”。
像是“与”、“或”、“非”等基本运算,就像我们日常生活中常用的调味料,虽然简单,但缺一不可。
想象一下,两个开关,一个是“灯”,一个是“开关”。
如果你想开灯,两个开关都得“开”,这就是“与”运算。
而如果你只想要其中一个开,那就用“或”运算,任意一个开关打开,灯就亮了。
2.2 选择与优先级在组合逻辑电路中,还有个有趣的概念就是“选择”。
当输入有多种选择时,电路会根据预设的规则来决定输出,想象一下在快餐店排队,今天想吃汉堡,明天想吃沙拉。
这个“选择”的过程就像是电路中的选择器,确保你每次都能点到想要的食物。
而优先级就像是妈妈的叮嘱,总是有些事儿比其他事儿更重要。
比如说,如果你在厨房里炒菜,同时还想煮汤,结果你发现锅太小,那就得优先炒菜,再煮汤,这就是组合逻辑电路处理输入时会遵循的优先级原则。
3. 组合逻辑电路的应用场景3.1 计算器组合逻辑电路最常见的应用之一就是计算器,没错,就是你每天都在用的那个。
你输入“2 + 3”,瞬间就能看到“5”。
这里的每一步都是一个组合逻辑电路在为你服务,尽管你看不见,但它却默默在你身边,帮你完成数学的“魔法”。
武汉市仪表电子学校电工电子教案第六章教案授课班级课程名称电子技术基础与技能教学内容组合逻辑电路的基本知识课堂类型学时学时授课时间教学目的1、组合逻辑电路的特点2、组合逻辑电路的分析步骤教学重、难点教学重、难点:组合逻辑电路的分析步骤教学内容及步骤备注6.1 组合逻辑电路的基本知识把逻辑门电路按一定的规律加以组合,就可以构成具有各种功能的逻辑电路,称之为组合逻辑电路。
6.1.1 组合逻辑电路的特点【组合逻辑电路的特点】在组合逻辑电路中任意时刻的输出只取决于该时刻的输入,与电路原来的状态无关。
电路无记忆功能。
生活中组合逻辑电路的实例有电子密码锁,银行取款机等。
【组合逻辑电路的结构】组合逻辑电路主要由逻辑门电路构成,并且输出与输入之间没有反馈连接。
其组成框图如图6-2所示。
图6-2 组合逻辑电路的组成框图6.1.2 组合逻辑电路的分析【组合逻辑电路的分析步骤】根据已知的组合逻辑电路(逻辑图),运用逻辑电路运算规律,确定其逻辑功能的过程,称为组合逻辑电路的分析。
其分析步骤为:(1) 由逻辑图写表达式:根据给定的逻辑电路图,从输入到输出逐级推出输出表达式。
(2)化简表达式。
(3)由化简后的表达式列出真值表。
(4)描述逻辑功:用文字概括出电路的逻辑功能。
上述组合逻辑电路识图分析的过程可表述为:逻辑图逻辑表达式化简真值表电路的逻辑功能案例解析【例6-1】试分析图6-3所示电路的逻辑功能。
图6-3 逻辑电路图【解析】(1)由逻辑图写输出F的逻辑表达式为:321321YYYYYBCYACYAB⋅⋅====(2) 化简= AB+AC+BC(3)列出真值表,如表6-1所示。
表6-1 真值表BCACAB⋅⋅=BCACABY⋅⋅=ABC F00000010010001111000101111011111(4)确定电路的逻辑功能。
由表6-1真值表可知,三个输入变量A、B、C,只要有两个或两个以上变量取值为1时,输出才为1,其余情况输出均为0。
由此可见,该电路实现的是少数服从多数的表决器逻辑功能。
【例6-2】分析下图6-4所示组合逻辑电路的逻辑功能。
图6-4 组合逻辑电路【解析】(1)由逻辑图写输出F的逻辑表达式由于上式已是最简式,所以不用再化简。
BABABAZZZBAAPZBABPZBPAP⊕=+=+=======312231121,,(2)列出对应真值表如表6-2所示。
表6-2 真值表A B Z1Z2Z30 0 0 1 00 1 1 0 01 0 0 0 11 1 0 1 0(3)确定电路的逻辑功能。
通过对真值表的分析,可以发现,当输入A<B、A=B、A>B时,三个输出Z1、Z2、Z3分别输出高电平1。
所以,Z1表示A<B;Z2表示A=B;Z3表示A>B。
这是一个一位数值比较电路。
【例6-3】分析图6-5描述波形对应组合逻辑电路的功能。
图6-5 输入信号和输出信号波形【解析】波形图是描述电路的方法之一。
根据已知输入输出波形图,可以直接写出电路真值表,如表6-3所示。
表6-3 真值表输入变量输出变量A B Y0 0 00 1 11 0 11 1 0分析真值表可知,该组合逻辑电路的功能是:当输入A、B 相同时,输出为0;而当输入A、B不同时,输出为1。
该电路反映了输入、输出之间“异或”的逻辑关系。
输入变量:烟感A 、温感B、紫外线光感C;输出变量:报警控制信号Y;逻辑赋值:用1表示肯定,用0表示否定(2) 列真值表,如表6-4所示。
表6-4 真值表ABCY00000010010001111000101111011111(3) 由真值表写逻辑表达式并化简Y+A+=BC+CAABABCCB化简得最简式:Y=AB+AC+BC(4) 画逻辑电路图,如图6-6所示。
Array图6-6 火灾报警控制逻辑电路图ABABCBABABAS==⊕=+=4.由表达式画出半加器的逻辑图,如图6-8所示。
图6-8 半加器的逻辑图5.利用异或门74LS86及与非门74LS00组成半加器。
根据半加器的逻辑图进行连线,连接线路如图6-10所示。
a) 74LS86引脚排列图b)74LS86实物图c)74LS00引脚排列图d)74LS00实物图图6-9 74LS86和74LS00引脚排列图6.验证所设计的半加器电路的逻辑功能,记录在表6-8中。
表6-8 实验数据输入输出第六章教案授课班级课程名称电子技术基础与技能教学内容二进制编码器课堂类型学时学时授课时间教学目的1、二进制编码器概念2、二进制编码器特点教学重、难点教学重、难点:二进制编码器特点教学内容及步骤备注6.2 编码器将十进制数、文字、符号等转换成若干位二进制信息符号的过程称为编码。
例:商品条形码、键盘编码器。
在数字电路中用二进制代码表示有关的信号过程就称为二进制编码,如图6-16所示。
实现编码功能的组合逻辑电路称为编码器。
6.2.1 二进制编码器【概念】将各种有特定意义的输入信息编成二进制代码的电路称为二进制编码器。
编码时,用n位二进制代码可对N≤2n个输入信号进行编码,如图6-17所示。
例如:一个由8个输入按键组成的键盘编码器。
输入端:需要8条信号传输线对应8个输入按键;输出端:只需要3条数据线,对应输出的3位二进制代码。
即每个按键输入状态对应一组3位二进制代码。
【特点】任何时刻只允许输入一个有效信号,不允许同时出现两个或两个以上的有效信号。
例如,在上面所述的8个输入按键组成的键盘编码器中,每次只能按下一个按键,不能同时按下两个以上的按键。
【3位二进制编码器(3线-8线二进制编码器)】如图6-18所示。
图6-18 3位二进制编码器示意图I、I1…、I7表示8路输入,分别代表十进制数0、1、2…、7八个数字。
编码器的输出是3位二进制代码,用Y、Y1、Y2表示。
编码器在任何时刻只能对0、1、2、…、7中的一个输入信号进行编号,不允许同时输入两个1。
由此得出编码器的真值表,如表6-11所示。
从真值表可以写出逻辑函数表达式:76542IIIIY+++=76321IIIIY+++=7531IIIIY+++=根据逻辑表达式可画出由3个或门组成的3位二进制编码器的逻辑图,如图6-19所示。
8(I8) 1 0 0 09(I9) 1 0 0 1根据真值表写出逻辑表达式:975319753176327632176547654298983IIIIIIIIIIYIIIIIIIIYIIIIIIIIYIIIIY=++++==+++==+++==+=根据逻辑表达式画出8421BCD编码器逻辑电路图,如图6-20所示。
6.2.3 优先编码器前面讨论的编码器中,在同一时刻仅允许有一个输入信号,如有两个或两个以上信号同时输入,输出就会出现错误的编码。
优先编码器允许同时输入两个或两个以上输入信号,电路将对优先级别高的输入信号编码,这样的电路称为优先编码器。
计算机的键盘输入逻辑电路就是优先编码器的典型应用。
图6-21所示为8线-3线74LS148优先编码器的引脚排列图,其真值表如表6-13所示。
图6-21 优先编码器74LS148)引脚排列图表6-13 74LS148 集成电路真值表第六章教案授课班级课程名称电子技术基础与技能教学内容数据选择器与分配器课堂类型学时学时授课时间教学目的1、数据选择器2、数据分配器教学重、难点教学重、难点:数据选择器与分配器逻辑功能教学内容及步骤备注*6.3 数据选择器与分配器6.3.1数据选择器在数字电系统中,常常要求从多条线路中选择我们需要的信号并将他们分配到指定的线路中。
如图6-22所示是数据的选择与分配的示意图。
8图6-22 数据的选择与分配的示意图【数据选择器】(1)概念:在多路数据传输中,根据地址码的要求,能把其中的一路信号挑选出来的电路就是数据选择器,又称多路选择器或多路开关。
数据选择器功能示意图如图6-23所示。
常见数据选择器包括2选1、4选1、8选1、16选1等。
图6-23 数据选择器功能示意图(2)4选1数据选择器如图6-24所示为4选1数据选择器的功能示意图和逻辑图。
其中D 3-D 0为数据输入端,A 1、A 0为地址信号输入端,Y 为数据输出端,ST 为使能端,又称选通端,输入低电平有效。
其真值表如表6-14所示。
表6-14 真值表a) 功能示意图 b) 逻辑图图6-24 4选1数据选择器的功能示意图和逻辑图由真值表可知:当ST =1时,输出Y =0,数据选择器不工作。
当ST =0时,数据选择器工作。
其输出为:301201101001D A A D A A D A A D A A Y +++=图6-25所示为双4选1数据选择器CTLS153的引脚排列图、逻辑功能示意图和实物图。
他内部包含两个4选1数据选择器,两组输入共用一组地址控制端A1、A0。
a)引脚排列图 b)逻辑功能示意图 c)实物图图6-25 双4选1数据选择器CTLS1536.3.2 数据分配器【数据分配器】根据地址信号的要求将公共数据总线上的一路数据分配到指定输出通道上去的电路,称为数据分配器。
数据分配是数据选择的逆过程,他的功能相当于一个波段开关,有一个输入端、多个输出端及输入端相对应的地址输入端,根据地址输入端的要求,将输入信号送到指定的输出端。
数据分配器经常和数据选择器一起构成数据传送系统。
图6-27所示为由3线-8线译码器CT74LS138构成的8路数据分配器。
图中A2~A为地址信号输入端,0Y~7Y为数据输出端,可从使能端STA 、BST、cST中选择一个作为数据输入端D。
如BST或cST作为数据输入端D时,输出原码。
图6-27 3-8线译码器构成的数据分配器第六章教案授课班级课程名称电子技术基础与技能教学内容译码器课堂类型学时学时授课时间教学目的1、二进制译码器的功能2、3线一8线译码器CT74LS138及其应用教学重、难点教学重、难点:3线一8线译码器CT74LS138及其应用教学内容及步骤备注6.4 译码器译码是编码的逆过程。
在数字电路中,将具有特定含义的二进制代码变换成一定的输出信号,以表示二进制代码的原意,这一过程称为译码。
实现译码功能的组合电路为译码器。
译码过程及译码器分类,如图6-28。
【二进制译码器的功能】(1)二进制译码器的功能:是将n 位二进制代码译成 2n个十进制数。
如图6-29所示。
n 位二进制代码是输入量,代表2n个十进制输出量。
2)特点:每输入一组代码,多个输出端中仅一个输出端有输出,可高电平1有效或低电平 0有效。
(3)3位二进制译码器(3 线—8 线译码器)框图,如图6-30所示。
图6-30 3 位二进制译码器(3 线— 8 线译码器)框图【3线一8线译码器CT74LS138及其应用】(1)CT74LS138的逻辑图、外引脚排列,如图6-31所示。
