出的纸夹住；
安装碳带
1、取出碳带芯轴和碳带，按照下图所示方向，将碳带芯轴插入碳带轴心中；
2、按照图示箭头方向双手推动打印机上该并向上翻，打开打印机的上盖；
台中；
6、取出另一个碳带芯轴和碳带回收纸轴，按照下图所示，将碳带芯轴插入碳带回收纸轴中；
7、将碳带回收轴处的手动拉轴套向外轻拉，将碳带回收轴左侧插入回收轴拨轮的六角形凸台；将碳带回收轴右侧对准手动拉轴套的堵头，松开手动拉轴套，碳带回收轴安装完毕；
8、从已安装好的碳带发放轴上取下碳带前端，将碳带前端从打印头组件下方绕过，然后将碳带前端部分粘贴到已安装好的碳带回收轴的纸轴上；
9、拨动碳带转动拨轮，使碳带缠绕在碳带回收轴上并使碳带绷紧，至此，碳带安装完毕。
注意：
1、安装时要使碳带有碳的一面向下；
2、安装过程中要避免碳带起皱；。

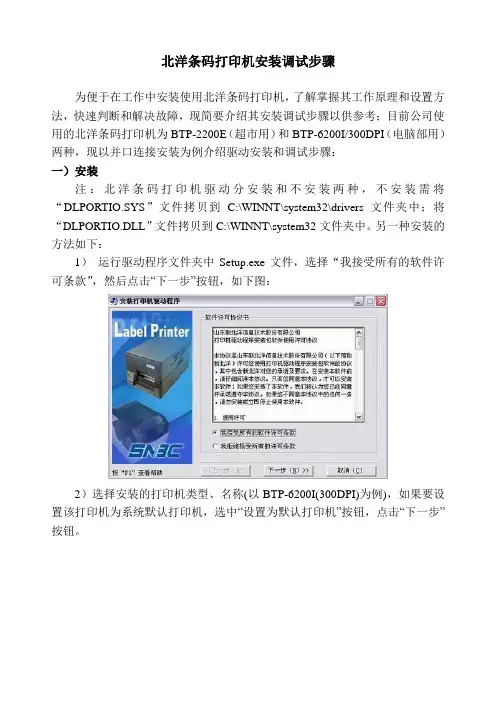

北洋条码打印机安装调试步骤为便于在工作中安装使用北洋条码打印机，了解掌握其工作原理和设置方法，快速判断和解决故障，现简要介绍其安装调试步骤以供参考；目前公司使用的北洋条码打印机为BTP-2200E（超市用）和BTP-6200I/300DPI（电脑部用）两种，现以并口连接安装为例介绍驱动安装和调试步骤：一）安装注：北洋条码打印机驱动分安装和不安装两种，不安装需将“DLPORTIO.SYS”文件拷贝到C:\WINNT\system32\drivers文件夹中；将“DLPORTIO.DLL”文件拷贝到C:\WINNT\system32文件夹中。
另一种安装的方法如下：1）运行驱动程序文件夹中Setup.exe文件，选择“我接受所有的软件许可条款”，然后点击“下一步”按钮，如下图：2）选择安装的打印机类型、名称(以BTP-6200I(300DPI)为例)，如果要设置该打印机为系统默认打印机，选中“设置为默认打印机”按钮，点击“下一步”按钮。
3）选择安装方式：选中“典型安装”，点击“下一步”按钮。
4）选择当前系统类型，点击“下一步”按钮。
5）设置打印机端口，默认选择“LPT1”作为打印端口，点击“完成”结束安装。
二）设置纸型及参数（两种方式，任选其一即可）方法一：手动设置打印机参数：安装完成后桌面会出现一个名为“BYLable”条码图标，双击该图标进入调试界面，如下图所示：1）选择“文件→页面设置”，进入页面设置窗口，在“页面”标签中选中“自动计算页面尺寸”，如下图所示，这样打印时打印机会自动测试纸张大小。
2）在标签页面中，根据所安装纸张设置尺寸、间距、行列，以下是打印服装条码时的设置（打印价签时宽度设98，高度37，间距均为0，行列均为1。
）3）选择“文件→打印机设置”，进入打印机设置窗口，根据实际安装打印机型号选择设置，，注意一般只根据实际情况更改打印机型号、纸张类型和打印方向三项：BTP-2200E打印价签时的设置（黑标记纸/反射）BTP-6200I打印条码时的设置（标签纸/透射）4）确认后即可打印。
碳带与标签纸的安装
一、碳带安装
cab 条形码机可使用内碳与外碳两种碳带，使用时注意安装方向即可；
安装碳带步骤如下：
1.一般新条形码机都会附有一个纸卷，且置于碳带回收轴一端；
2.于碳带供应轴一端安装新的碳带，从打印模块下方绕过印字头，切勿盖
到标签纸感应器；
错误的安装Æ碳带盖住感应器：
3.在碳带供应轴上用胶带或贴纸将碳带固定，并卷几圈；
4.内碳的安装方向为：
外碳安装方向为：
二、标签纸安装
标签纸安装步骤如下：
1.于卷标纸卷横杆上装上标签纸卷，并由标签纸导引杆下方进入打印模块；
2.a3的标签纸导引杆为单杆式设计，而a4、a6、a8则为双杆式设计，故安
装时会有所不同，a3的安装请参考上图，a4、a6、a8安装如下图：
错误的安装Æ卷标纸未从卷标纸导引杆下方进入打印模块：
3.将标签纸导引杆上的红色固定环推到适合卷标纸宽度的位置；
4.从打印模块进入时，切勿盖到标签纸感应器；
正确完整安装图：。
BTP-1000PTII用户手册VER2BTP-1000PTII标签打印机用户手册山东新北洋信息技术股份有限公司声明本手册内容未经同意不得随意更改，山东新北洋信息技术股份有限公司（以下简称新北洋）保留在技术、零部件、软件和硬件上变更产品的权利。
用户如果需要与产品有关的进一步信息，可与新北洋或经销商联系。
未得到新北洋的书面许可，本手册的任何章节不得以任何形式、通过任何手段进行复制或传送。
本手册内容如有任何变动，恕不另行通知。
版权本手册于2007年印制，版权属于新北洋。
中国印制。
2.0版本。
商标新北洋使用的注册商标是警告、注意警告必须遵守，以免伤害人体，损坏设备。
注意给出了打印机操作的重要信息及提示。
新北洋质量管理体系通过下列认证：挪威船级社（DNV）ISO9001:2000 认证本产品已通过下列认证：安全须知在操作使用打印机之前，请仔细阅读下面的注意事项。
➢安全警告警告：打印头为发热部件，打印过程中和打印刚结束不要触摸打印头以及周边部件。
警告：不要触摸打印头表面和连接插件，以免因静电损坏打印头。
➢注意事项1）打印机应安装在一个平整、稳固的地方；2）在打印机的周围留出足够的空间，以便操作和维护；3）打印机应远离水源并避免阳光、强光和热源的直射；4）不要在高温、高湿以及污染严重的地方使用或保存打印机；5）避免将打印机放在有振动或冲击的地方；6）避免打印机表面结露，一旦形成，待露水消失后才可打开电源；7）将打印机的电源适配器连接到一个适当的接地插座上。
避免与大型电机或其它能够导致电源电压波动的设备使用同一插座；8）如果较长时间不使用打印机，请断开打印机电源；9）避免水或导电的物质（例如：金属）进入打印机内部，一旦发生，应立即关闭电源；10）打印机不得在无纸状态下打印，否则将严重损害打印头和胶辊；11）连接/断开各接口时，必须关闭电源，避免打印机控制电路损坏；12）在打印效果满足使用要求的前提下，建议设置尽可能低等级的打印浓度，以提高打印头的使用寿命；13）在压下打印头组件前必须先压下压纸组件，否则不能正常打印；14）用户不得自行拆卸打印机进行检修。
