建筑学-建筑设备复习资料

建筑设备复习要点第一章流体力学基础知识1.流体粘滞性 P4流体在运动时，由于内摩擦力的作用，使流体具有抵抗相对变形(运动)的性质，称为流体的粘滞性。

2.不可压缩气体P5对于速度较低（远小于音速）的气体，其压强和温度在流动过程中变化较小，密度可视为常数，这种气体称为不可压缩气体。

3.绝对压力、相对压力、真空度 P7绝对压强：是以完全真空为零点计算的压强，用PA表示。

相对压强：是以大气压强为零点计算的压强，用P表示。

真空度是指某点的绝对压强不足一个大气压强的部分，用Pk表示，即Pk=Pa-PA=-P 4.沿程阻力、沿程水头损失；局部阻力，局部水头损失 P13流体在长直管（或明渠）中流动，所受的摩擦阻力称为沿程阻力。

为了克服沿程阻力而消耗的单位重量流体的机械能量，称为沿程水头损失hf。

流体的边界在局部地区发生急剧变化时，迫使主流脱离边壁而形成漩涡，流体质点间产生剧烈地碰撞，所形成的阻力称局部阻力。

为了克服局部阻力而消耗的重力密度流体的机械能量称为局部水头损失hj。

第二章室外给排水工程概述1.室外给排水工程的任务？P22室外给排水工程的主要任务是为城镇提供足够数量并符合一定水质标准的水；同时把使用后的水（污、废水）汇集并输送到适当地点净化处理，在达到对环境无害化的要求后排入水体，或经进一步净化后灌溉农田、重复使用。

2.水处理及其工艺流程P23 P24水源水中往往含有各种杂质，如地下水常含有各种矿物盐类，地表水含有泥沙、水草腐植质、溶解性气体、各种盐类、细菌及病原菌等。

由于用户对水质都有一定的要求，故未经处理的水不能直接送往用户。

水处理的任务是解决水的净化问题。

地表水的水处理工艺流程应根据水质和用户对水质的要求确定。

一般以供给饮用水为目的的工艺流程，主要包括沉淀、过滤、消毒三个部分。

3.输配水工程P25输配水工程是解决如何把净化后的水输送到用水地区并分配到各用水点。

输配水工程通常包括输水管道、配水管网、加压泵站、调节构筑物等。

通风1 为保证车间有足够的通风量,通常在进行自然通风开口面积计算时,应考虑(B)。

a. 风压b.热压c. 气压d. 风压和热压2公共厨房、卫生间通风应保持(B)。

a.正压b.负压c.常压d.无压3、室外气流与建筑相遇时，有关描述正确的是（A）A．迎风面静压增高，室外空气通过门窗进入室内B．迎风面静压降低，室内空气通过门窗排出室内C．背风面静压增高，室外空气通过门窗进入室内D．背风面静压降低，室外空气通过门窗排出室内4通风系统有哪些类型？它们各有什么特点答：根据空气流动动力不同，分为自然通风和机械通风。

自然通风：不需要风机，不消耗能量，对有大量余热产生的车间，这是一种经济、有效、节能的通风方式，使用管理简单，且具有较大的换气量。

机械通风：能保证所需要的通风量，可控制室内气流方向和流速，并对进风和排风进行处理，保证室内所需要的参数，且通风效果不会受到影响。

按系统作用范围大小分为全面通风和局部通风。

局部通风：所需的风量小，并可以获得较好的通风效果，是一种最经济的通风方式。

全面通风：特点是房间通风换气快速，但系统运行费用较高。

按照设置场所不同，分为进风系统和排风系统。

进风系统：只向工作区输送新鲜空气。

排风系统：把工作区产生的有害物收集起来通过风机排至室外。

5、什么是空气量平衡？为什么要考虑空气量平衡?答：空气平衡即在房间中单位时间通过各种途径进入室内的空气质量与在同一时间内通过各种途径排出室外的空气质量相等。

实际工程中，有洁净室和污染较严重房间之分。

对于洁净室，由于不允许室外空气进入室内造成污染，应始终保持正压；对于污染较严重的房间，一般不希望其内的污浊空气直接排出，故应保持负压。

供热系统1在民用建筑的集中采暖系统中热媒一般选用(D)。

a. 高压蒸气b.低压蒸气c.150~90℃热水d. 95~70℃热水2散热器不应设置在(B)。

a. 外墙窗下b. 两道外门之间c.楼梯间d. 内墙下3 与铸铁散热器比较,钢制散热器用于高层建筑采暖系统中,其优势在于（D）。

第1篇建筑设备技术基础知识1第1章流体运动的基本规律1.1流体的主要物理性质1流体的种类:液体气体流体的特征:1.具有流动性2.不能承受拉力3.不能承受剪切力4.能承受压力注：在建筑设备中，给水、排水、采暖、燃气、通风与空调工程的介质都是流体。

1.1.1质量密度和重力密度2【特别提示】流体的质量密度和重力密度随温度和所受压力的变化而变化，即同一流体的质量密度和重力密度不是一个固定值；实际工程中，液体的质量密度和重力密度随温度和压力的变化而变化的数值不大，可视为固定值；气体的质量密度和重力密度随着温度和压力的变化而变化的数值较大，不能视为固定值。

1.1.2流体的压缩性和热胀性2液体分子之间的间隙很小，在很大的外力作用下，其体积只有极微小的变形，一般计算时可看成是不可压缩流体。

气体分子之间的间隙大，分子之间的引力很小，气体的体积随压强和温度的变化是非常明显的，故称为可压缩流体。

【特别提示】实际工程中，气体在速度较低时，流动过程中压强和温度变化较小时，可看作是不可压缩流体，不考虑空气的压缩性和热膨胀性。

1.1.3流体的黏滞性4黏滞性：流体运动时，由于内摩擦力的作用，使流体具有抵抗相对变形的性质。

1流体黏性的大小，不仅与流体种类有关，还与流体的温度和所受压力有关。

2实验证明，水的黏滞性随温度的增高而减小，而空气的黏性却随温度的增高而增大。

1.2流体运动的参数、分类和模型61.2.1描述流体运动的几个主要物理参数6压力（p）：理想流体之间相互的作用力称为压力。

压强：单位面积上的压力称为压强。

（流体运动时的压强称为动压强；静止时，流体之间相互作用的压强称为静压强。

）流量：单位时间内流体通过过流断面的流体量。

（流量可以用体积流量和质量流量表示，一般用的的是体积流量Q，单位为m3/s或L/s。

）1.2.2流体运动的分类与模型（1）流线与迹线流线：同一时刻通过连续质点绘制的曲线；迹线：同一质点在连续时间内的运动轨迹。

建筑设备复习资料建筑设备复习资料建筑设备是指在建筑物中为了满足人们日常生活、工作和生产的需要而安装的各种设备。

它们包括电气设备、给排水设备、暖通设备等。

建筑设备的合理设计和使用对于建筑物的舒适性、安全性和可持续发展至关重要。

在本文中，我们将回顾一些建筑设备的基本知识和原理，以便为大家提供一份复习资料。

一、电气设备电气设备在建筑物中起到了至关重要的作用。

它们包括电源系统、照明系统、插座和开关等。

电源系统是建筑物的电力供应系统，它包括变压器、配电盘和电缆等。

照明系统是为了提供建筑物内部和外部的照明而设计的，它包括灯具、开关和控制系统等。

插座和开关是为了方便人们使用电器设备而安装的，它们的位置和数量应根据实际需要进行合理布置。

二、给排水设备给排水设备是为了满足建筑物内部的供水和排水需求而设计的。

供水系统包括自来水系统和给水设备，它们的设计应考虑到供水压力、水质和消防需求等因素。

排水系统包括污水排放系统和雨水排放系统，它们的设计应考虑到排水管道的坡度、截面积和排水能力等因素。

三、暖通设备暖通设备是为了满足建筑物内部的供暖、通风和空调需求而设计的。

供暖系统包括锅炉、散热器和管道等，它们的设计应考虑到供热负荷、供热方式和供热效果等因素。

通风系统包括送风系统和排风系统，它们的设计应考虑到室内外空气质量、通风效果和噪音控制等因素。

空调系统包括制冷设备、冷却塔和风管等，它们的设计应考虑到室内温度、湿度和空气流通等因素。

四、安全设备安全设备是为了保障建筑物的安全而设计的。

它们包括火灾报警系统、消防设备和安全出口等。

火灾报警系统是为了及时发现和报警火灾而设计的，它包括烟雾探测器、手动报警按钮和声光报警器等。

消防设备包括灭火器、消火栓和自动喷水灭火系统等，它们的设计应考虑到火灾扑救的效果和安全性。

安全出口是为了在火灾等紧急情况下安全疏散人员而设计的，它们的位置和数量应根据建筑物的结构和使用人数进行合理布置。

五、节能设备节能设备是为了降低建筑物能源消耗而设计的。

第一章给水排水工程1.给排水工程从工程内容上分，大致可分为3部分，一是室外给水工程，也称城镇给水工程；二是室内给排水工程，也称建筑给水排水工程；三是室外排水工程，也称城镇排水工程。

2.城镇用水量可分为生活用水量、生产用水量、消防用水量和城镇其他用水量等。

3.用水量计算时可分为生活用水量、生产用水量、消防用水量和市政用水量等。

4.（名）用水量最大的一天称为最高日用水量，它与平均日用水量的比值Kd称为日变化系数；在最高日内，其中用水量最大的1小时用水量称为最高时用水量，它与最高日平均时用水量的比值称为时变化系数Kh。

5.水源：包括天然淡水、海水和再生水。

天然淡水：可分为地下水和地表水两大类。

6.地下水：潜水，承压水，溶洞水。

7.（名）从水源取用原水的设施称取水构筑物。

8.地下水取水构筑物：管井、大口井、渗渠。

9.地面水取水构筑物：1.固定式取水构筑物2.活动式取水构筑物：浮船式取水构筑物、缆车式取水构筑物。

10.净水工艺与净水厂（图1-8 P10）11.输水与配水系统的组成和作用（简答）12.输水与配水系统由输水泵站与中途升压泵站、输水管、配水管网、管网上的附属设备及调节构筑物组成。

A.输水泵站与中途升压泵站：输水泵站又称二泵站，因水流从取水泵站算起时第二次被提升而提名。

二泵站的任务式由水厂清水池抽水向管网供水。

B.输水管：输水管是负责向城镇配水管网送水的总管，它本身不直接负担向用户配水的任务。

C.配水管网：配水管网是负责向用户供水的管道。

配水管网有两种布置形式：树枝式管网，环式管网。

D.管网上的附属设备：为保证管网正常的工作和维护管理，管道上常设置阀门、排气阀、泄水阀、消火栓。

E.调节构筑物：有清水池、管网前后设的高地水池或水塔。

13.阀门：分为闸阀、排气阀、蝶阀等，接口方式有螺纹连接和法兰连接2种。

管径小于50mm 的多用螺纹连接，大于50mm的多用法兰连接。

14.消火栓之间的距离不超过120mm。

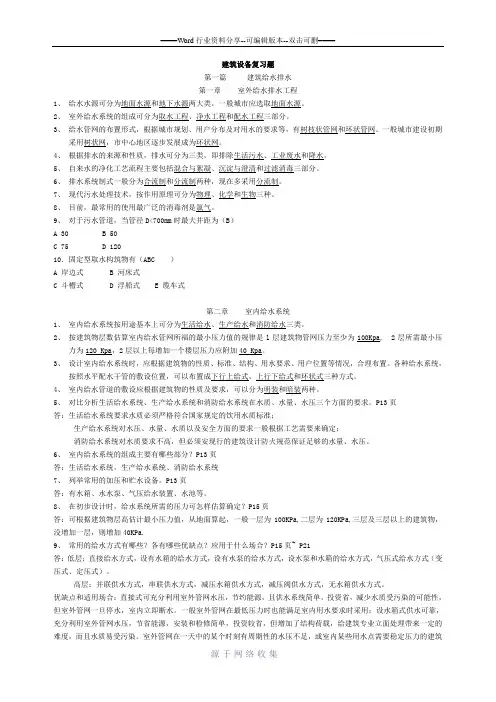

建筑设备复习题第一篇建筑给水排水第一章室外给水排水工程1、给水水源可分为地面水源和地下水源两大类。

一般城市应选取地面水源。

2、室外给水系统的组成可分为取水工程、净水工程和配水工程三部分。

3、给水管网的布置形式，根据城市规划、用户分布及对用水的要求等，有树枝状管网和环状管网。

一般城市建设初期采用树状网，市中心地区逐步发展成为环状网。

4、根据排水的来源和性质，排水可分为三类，即排除生活污水、工业废水和降水。

5、自来水的净化工艺流程主要包括混合与絮凝、沉淀与澄清和过滤消毒三部分。

6、排水系统制式一般分为合流制和分流制两种，现在多采用分流制。

7、现代污水处理技术，按作用原理可分为物理、化学和生物三种。

8、目前，最常用的使用最广泛的消毒剂是氯气。

9、对于污水管道，当管径D<700mm时最大井距为（B）A 30B 50C 75D 12010．固定型取水构筑物有（ABC ）A 岸边式B 河床式C 斗槽式D 浮船式E 缆车式第二章室内给水系统1、室内给水系统按用途基本上可分为生活给水、生产给水和消防给水三类。

2、按建筑物层数估算室内给水管网所福的最小压力值的规律是l层建筑物管网压力至少为100Kpa, 2层所需最小压力为120 Kpa，2层以上每增加一个楼层压力应附加40 Kpa。

3、设计室内给水系统时，应根据建筑物的性质、标准、结构、用水要求、用户位置等情况，合理布置。

各种给水系统，按照水平配水干管的敷设位置，可以布置成下行上给式，上行下给式和环状式三种方式。

4、室内给水管道的敷设应根据建筑物的性质及要求，可以分为明装和暗装两种。

5、对比分析生活给水系统、生产给水系统和消防给水系统在水质、水量、水压三个方面的要求。

P13页答：生活给水系统要求水质必须严格符合国家规定的饮用水质标准；生产给水系统对水压、水量、水质以及安全方面的要求一般根据工艺需要来确定；消防给水系统对水质要求不高，但必须安现行的建筑设计防火规范保证足够的水量、水压。

一、填空题。

1：水表节点是由水表、前后阀门和泄水装置等组成的水表井。

对于不允许停水或者没有消防管道的建筑，还应装置旁通管。

2：为了防止排水系统中的有害气体窜入室内，卫生器具下面必须设存水湾。

3 排水制度按汇集方式可分为合流制和制分流两种。

4 一般对于层数不高，卫生器具不多的建筑物，将排水立管上端延伸出屋面，此段管道称为伸出通气管。

5 自然循环热水供暖系统是靠水的密度差形成的压力差在系统中循环的。

6 给水管道附件是安装在管道及设备上的启闭和调节装置的总称，一般分为配水附件和控制附件两类。

7 以当地大气压为零起算的压强值称为相对压强，在工程上相对压强又称为表压。

8热水供应系统按照是否设置循环管道分为无循环、半循环和全循环3、三种。

9 水箱上设置的溢流管是用以控制水箱的最高水位的。

10 屋面排水方式可分为内排式和外排式两种，一般尽量采用外排式。

11 建筑工程中常用的火灾探测器有感烟、感光、感温三类。

二、判断题1 建筑排水的通气管主要是用来排气的。

（错）2 膨胀水箱的作用是容纳说受热后而增加的体积，并排出系统内的空气（错）3 民用建筑的生活给水和消防给水必须各自独立设置。

（错）4 沿流程由于克服摩擦阻力做功消耗了水流的机械能而损失的水头称为局部水头损失。

（错）5 建筑给水系统所需压力是指城市给水管网的给水压力。

（错）6排水制度按汇集方式可分为合流制和分流制两种类型。

（对）7热水供暖系统中的膨胀水管只起容纳膨胀水量的作用。

（错）三、选择题1当水在管中流动时发生流速突然变化，会使水流受到很大的正负压力的作用，称为（）A 反水现象B 水锤现象C 垂直失调现象D水平失调现象2膨胀水箱的配管不应装置阀门的是（）A 溢水管B 膨胀管C 循环管D 信号管3自动喷洒消防系统管网有（）类型A充气系统B充水系统C充水充气交替系统D循环箱系统4水箱上哪种管不得装阀门（）A进水管B出水管C溢水管D泄水管四、名称解释1合流制——将生活污水、工业废水和雨水由同一个管渠系统来汇集排出的方式。

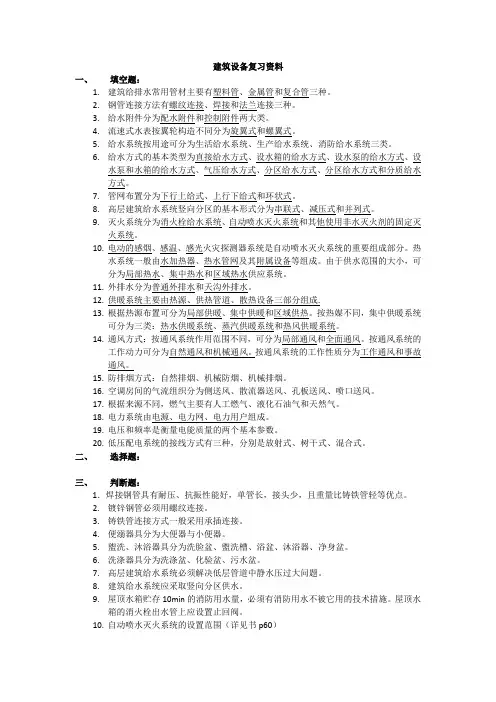

建筑设备复习资料一、填空题：1.建筑给排水常用管材主要有塑料管、金属管和复合管三种。

2.钢管连接方法有螺纹连接、焊接和法兰连接三种。

3.给水附件分为配水附件和控制附件两大类。

4.流速式水表按翼轮构造不同分为旋翼式和螺翼式。

5.给水系统按用途可分为生活给水系统、生产给水系统、消防给水系统三类。

6.给水方式的基本类型为直接给水方式、设水箱的给水方式、设水泵的给水方式、设水泵和水箱的给水方式、气压给水方式、分区给水方式、分区给水方式和分质给水方式。

7.管网布置分为下行上给式、上行下给式和环状式。

8.高层建筑给水系统竖向分区的基本形式分为串联式、减压式和并列式。

9.灭火系统分为消火栓给水系统、自动喷水灭火系统和其他使用非水灭火剂的固定灭火系统。

10.电动的感烟、感温、感光火灾探测器系统是自动喷水灭火系统的重要组成部分。

热水系统一般由水加热器、热水管网及其附属设备等组成。

由于供水范围的大小，可分为局部热水、集中热水和区域热水供应系统。

11.外排水分为普通外排水和天沟外排水。

12.供暖系统主要由热源、供热管道、散热设备三部分组成.13.根据热源布置可分为局部供暖、集中供暖和区域供热。

按热媒不同，集中供暖系统可分为三类：热水供暖系统、蒸汽供暖系统和热风供暖系统。

14.通风方式：按通风系统作用范围不同，可分为局部通风和全面通风。

按通风系统的工作动力可分为自然通风和机械通风。

按通风系统的工作性质分为工作通风和事故通风。

15.防排烟方式：自然排烟、机械防烟、机械排烟。

16.空调房间的气流组织分为侧送风、散流器送风、孔板送风、喷口送风。

17.根据来源不同，燃气主要有人工燃气、液化石油气和天然气。

18.电力系统由电源、电力网、电力用户组成。

19.电压和频率是衡量电能质量的两个基本参数。

20.低压配电系统的接线方式有三种，分别是放射式、树干式、混合式。

二、选择题：三、判断题：1．焊接钢管具有耐压、抗振性能好，单管长，接头少，且重量比铸铁管轻等优点。

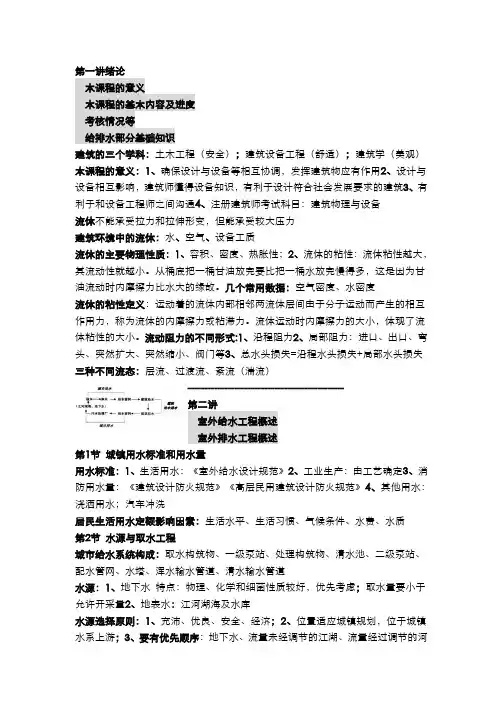

第一讲绪论本课程的意义本课程的基本内容及进度考核情况等给排水部分基础知识建筑的三个学科：土木工程（安全）；建筑设备工程（舒适）；建筑学（美观）本课程的意义：1、确保设计与设备等相互协调，发挥建筑物应有作用2、设计与设备相互影响，建筑师懂得设备知识，有利于设计符合社会发展要求的建筑3、有利于和设备工程师之间沟通4、注册建筑师考试科目：建筑物理与设备流体不能承受拉力和拉伸形变，但能承受较大压力建筑环境中的流体：水、空气、设备工质流体的主要物理性质：1、容积、密度、热胀性；2、流体的粘性：流体粘性越大，其流动性就越小。

从桶底把一桶甘油放完要比把一桶水放完慢得多，这是因为甘油流动时内摩擦力比水大的缘故。

几个常用数据：空气密度、水密度流体的粘性定义：运动着的流体内部相邻两流体层间由于分子运动而产生的相互作用力，称为流体的内摩擦力或粘滞力。

流体运动时内摩擦力的大小，体现了流体粘性的大小。

流动阻力的不同形式:1、沿程阻力2、局部阻力：进口、出口、弯头、突然扩大、突然缩小、阀门等3、总水头损失=沿程水头损失+局部水头损失三种不同流态：层流、过渡流、紊流（湍流）-----------------------------------------------第二讲室外给水工程概述室外排水工程概述第1节城镇用水标准和用水量用水标准：1、生活用水：《室外给水设计规范》2、工业生产：由工艺确定3、消防用水量：《建筑设计防火规范》《高层民用建筑设计防火规范》4、其他用水：浇洒用水；汽车冲洗居民生活用水定额影响因素：生活水平、生活习惯、气候条件、水费、水质第2节水源与取水工程城市给水系统构成：取水构筑物、一级泵站、处理构筑物、清水池、二级泵站、配水管网、水塔、浑水输水管道、清水输水管道水源：1、地下水特点：物理、化学和细菌性质较好，优先考虑；取水量要小于允许开采量2、地表水：江河湖海及水库水源选择原则：1、充沛、优良、安全、经济；2、位置适应城镇规划，位于城镇水系上游；3、要有优先顺序：地下水、流量未经调节的江湖、流量经过调节的河水4、不同用水要求：生活用水、工业用水水源防护：100m半径内不得停靠船只、游泳、捕捞等污染水源活动；上游1000m，下游100m内，不能排放工业废水和生活污水，医院污水需处理，回灌需符合饮用水标准；远离废渣、化学品库、垃圾、粪便、有毒品码头净水厂布置原则：1、交通便捷及供电安全、取水和排水便利2、布置紧凑、留有发展余地、不小于10m的绿化带取水构筑物地下水：1、管井：取水量大、含水层厚大于5m且被地板埋藏深度大于15m的情况；2、大口井：含水层厚度5m左右，地板埋藏深度小于15m；3、渗渠：含水层厚度小于5m；4、泉室：泉水露层小于5m地表水取水：岸边式、河床式、活动式、缆车式水处理的标准：生活用水（城市自来水）：《生活饮用水卫生标准》；工业用水：按照工业工艺对水质的要求来确定水处理水处理工艺：1、沉淀2、过滤3、消毒：输配水工程（将净化后的水输运到用水地区并分配到各用水点，整个给水工程70%的造价）包括：输水管道、配水管道、加压泵站、调节构筑物等输水管道分类：1、单管：允许间断供水的给水工程、多水源供水的给水工程或设有安全蓄水池室2、多管：不允许间断供水的给水工程需设两条或两条以上输水管道输水管道安全性：最好沿现有道路或规划道路敷设，并尽量避免穿越河谷、山脊、沼泽、重要铁道及洪水泛滥淹没地区配水管网分为：1、支式管网2、环式管网输配水工程调节设施：调节供水量与用水量之间的不平衡第3节室外排水工程概述污水排放要求：1）排入城市排水管：不引起排水管道火灾或爆炸；不损害管道的水力性能，不发生堵塞、磨损及腐蚀管道；不妨碍污水厂设备净化效能，不含有毒物质等；医院污水需预处理；不产生伤害养护人员的物质。

暖通空调设备 空调系统的组成与分类
总结词
掌握通风系统的基本组成和分类，包括机械通风和自 然通风等，以及主要设备的结构和功能。
详细描述
通风系统是保证室内空气质量的重要设施，主要由进风 口、排风口、风道、风机等组成。根据通风的动力来源 不同，通风系统可以分为机械通风和自然通风两种类型 。机械通风依靠风机产生的压力差进行通风换气，具有 强制性；自然通风则依靠室内外空气密度差产生的压力 进行通风换气。主要设备包括进风口、排风口、风道、 风机等，其中进风口和排风口用于控制室内外的气流交 换，风道用于导引风流方向，风机则用于提供通风动力 。
根据建筑物的重要性和雷电环境条件，采取 相应的防雷措施，如安装避雷针、避雷带或 避雷网等。
接地系统
设计可靠的接地系统，将建筑物内的电气设备和金 属管道等与大地相连，以保障人身安全和设备正常 运行。
防雷与接地装置的维护
定期检查和维护防雷与接地装置，确保其完 好有效。
建筑弱电系统与设备
通信系统
包括电话、电视和数据通信等子系统，应满足用户的需求 并提供可靠的通信服务。
THANKS FOR WATCHING
感谢您的观看
智能建筑的发展历程
随着信息技术和智能化技术的发展，智能建筑经 历了从传统建筑到自动化建筑，再到智能化建筑 的演变。
智能建筑的组成
智能建筑由建筑设备、信息设施和智能化系统三 部分组成，其中智能化系统是核心。
智能建筑的通信网络系统
通信网络系统的组成
智能建筑的通信网络系统由通信设备和网络设备组成，包括交换机、 路由器、服务器、工作站等。
建筑热水供应设备
分类
根据热源种类，可分为集中热水供应系统和局部 热水供应系统。
组成

建筑设备复习资料复习资料⼀、概念题⽓蚀余量：在⽔泵叶轮的进⽔⼝——此处是⽔压最低的地⽅，在此处⽔体所具有的压⼒⽐在20℃时⽔的饱和蒸汽压⾼出的数值，⽤H sv表⽰。

跌⽔井：设在排⽔管道的⾼程突然下落处的窨井。

在井中，上游⽔流从⾼处落向低处，然后流⾛，故称跌⽔井。

⽔封：⽔封装置是在排⽔设备与排⽔管道之间的⼀种存⽔设备，其作⽤是⽤来阻挡排⽔管道中产⽣的臭⽓，使其不致溢到室内，以免恶化室内环境。

疏⽔器：疏⽔器是阻⽌蒸汽通过，只允许凝⽔和不凝性⽓体及时排往凝⽔管路的⼀种装置。

⾃然补偿器：在两个固定点间利⽤管道本⾝具有的弯曲部分进⾏补偿的装置。

冷剂式空调：指由制冷剂直接作为承载空调负荷的介质的系统。

卫⽣设备的当量：是以⼀个洗涤盆⽔龙头在 2.0m的⼯作⽔头下的出⽔流量0.2L/s为标准，称⼀个给⽔当量。

低限热阻：限制围护结构内表⾯温度过分降低⽽确定的外围护结构的总传热阻称为底限热阻。

经济热阻：在⼀个规定年限内，使建造费⽤与经营费⽤之和最⼩的外围护结构总传热阻称为经济热阻。

⼆、填空题1、建筑消防给⽔系统中可分为消⽕栓消防系统、⾃动喷洒给⽔系统、喷雾消防系统。

2、集中式热⽔供应管⽹布置⽅式可分为⽆循环热⽔供应系统、半循环热⽔供应系统、全循环热⽔供应系统。

3、地下⽔取⽔构筑物有三种：管井、⼤⼝井、渗渠。

4、⾼层建筑分区给⽔，每区的最⼤⽔压不得⼤于60m ⽔柱⾼。

5、排⽔管道两条管路相交处采⽤法兰连接。

6、集中供热系统由供热热源、热⽹、热⽤户三⼤部分组成。

7、分户计量可以实现的两个基本条件是：可以根据需要分室控制室内温度、可靠的热量计算。

8、低温地板辐射采暖系统，埋管直径⼀般为15-32 mm,埋管间距不宜⼤于300 mm.9、采暖热负荷由围护结构耗热量、加热由门、窗缝隙渗⼊室内的冷空⽓的耗热量和加热由门、孔洞和其它⽣产跨间进⼊的冷空⽓耗热量 _三个部分构成.10、选择锅炉，衡量锅炉的经济性时，应从锅炉的⾦属耗率、和锅炉的耗电率、锅炉的热效率三⽅⾯综合考虑。

《建筑设备》期末复习资料第三章管材卫生器具管材分类：金属管、塑料管、复合管连接方式：丝扣连接、法兰连接、焊接连接、卡箍连接水封：卫生器具必须设置水封；水封为设置在管道中的一段水柱，目的为了组织排水管中的有害气体溢进室内第四章建筑给水给水系统组成：引入管、水表节点、管道系统、用水设备、给水附件、增压储水设备给水方式：直接给水、单设水箱给水、单设水泵给水、水泵水箱联合给水、气压给水、分区给水、无负压给水、分质给水消火栓布置原则：设置在每层明显易操作部位，栓口距离地面1.1m；保证规定股数的充实水柱到达室内各着火点；消防电梯间前室应设置消火栓；同一建筑采用相同型号消防设备；平屋顶宜设置实验用栓热水系统供应分类：局部热水、集中热水、区域热水泳池给水循环方式：顺流式、逆流式、混合流式第五章建筑排水排水系统组成 1、卫生器具、生产设备受水器排水管道通气管清通设备污水提升设备污水局部处理构筑设备排水通气管的作用1、将排气管道内有毒有害气体排放出去，以满足卫生要求 2、通气管向排气管通内补充空气。

减少气压流动幅度，断止水封磕坏 3、通过补充新鲜空气，减轻金属管道的腐蚀，延长使用寿命。

4.设查通气管可提高排水系统的排水能力排水通气管设置原则除整个系统仅一个水封或高层建筑底层单独排放部分可不设外，排水系统均应设通气管。

伸顶高度伸顶高度不小于0.30M，且大于积雪深，通气管周围4米内有门窗时高于洞顶0.60M，上人屋面高出屋面2.0M。

（侧墙排出）通气管管径可比相应排水管小一号，但常取等于排水管径，严寒地区屋顶下0.30M处向上开始放大一级管径。

生活排水管道应按下列规定设置检查口：1 排水立管上连接排水横支管的楼层应设检查口，且在建筑物底层必须设置； 2 当立管水平拐弯或有乙字管时，在该层立管拐弯处和乙字管的上部应设检查口； 3 检查口中心高度距操作地面宜为1．0m，并应高于该层卫生器具上边缘0．15m；当排水立管设有H管时，检查口应设置在H管件的上边； 4 当地下室立管上设置检查口时，检查口应设置在立管底部之上；5 立管上检查口的检查盖应面向便于检查清扫的方向。

第一章供暖工程供暖系统的组成供暖系统由三部分组成：热源、供暖管道和散热设备。

第一节室内热水供暖系统1.1 集中供暖的一般公共建筑的热水系统常用形式1.1.1上供下回单管串联系统系统形式如图1-1所示。

G—锅炉B—循环水泵P—膨胀水箱上供下回单管串联系统重要特点如下：1、上下房间散热器由一根立管串联供暖, 管径较粗不变径。

2、由供回水温差（容重差）和系统高差引起的重力水头（自然循环压力），与水泵压力的作用方向一致，水泵比较节能。

3、由于立管是串联系统，每根立管的各层散热器在一个支环路上，自然循环压力对每层是同样的，不存在竖向失调问题。

4、热水从上至下通过散热器产生温降，下层散热器平均水温较低，所以需要的散热器较多。

5、最高层供水干管最高点需集中设自动放空气设施（跑风），可自动排除系统空气。

6、由于是串联系统,每层散热器的调节和温度控制比较困难,一般设闭合管和三通调节阀，见图1-2。

图1-2 单管串联系统闭合管和三通调节阀上给下回单管串联系统合用于5—12层的一般建筑。

1.1.2下供下回式双管并联系统系统形式如图1-3。

图1-3 下供下回式双管并联供暖系统下供下回式双管并联供暖系统的重要特点如下：1、每层为并联支路，立管为2根, 且每层需变径。

2、每层每组散热器可单独调节。

3、各层散热器平均水温相同，房间外围护结构相同时，需要的散热器片数相同。

4、最上层散热器需设手动跑风。

每层由于高度不同，自然循环压力上层较大、底层较小。

如不考虑重力水头，将导致上层过热、底层供热局限性的竖向失调，上下层高差越大，失调越严重，见图1-4。

重力水头的计算公式：ΔP=（1/2-2/3）H(γh-γg)式中： H——散热器至热源（锅炉）的高差——回水（约70℃）容重γhγ——供水（约95℃）容重g5、上层水流经的管道路程较长、阻力较大，底层反之，可以抵消一部分重力水头引起的竖向失调；因此，双管系统不常采用上供下回和上供上回式系统，其中上供上回式系统竖向失调最严重。

1、物体在自然界中的三种存在状态：固体、液体和气体。

其中液体和气体固有较大的流动性性质被统称为流体。

2、流体的惯性：流体和其他固体一样，都具有惯性，即物体维持其原有运动状态的特性。

3、流体的粘滞性：流体在运动时，由于内摩擦力的作用，使流体具有抵抗相对变形（相对运动）的性质，称为流体的粘滞性。

流体的压缩性和膨胀性：流体的压强增大，体积缩小，密度增大的性质，称为流体的压缩性。

流体的温度升高，体积增大，密度减小的性质，称为流体的膨胀性。

3、传热的三种基本方式为传导、对流和辐射。

传导的特点是物体各部之间不发生宏观的相对位移，单纯的传导热只发生在密实的固体。

4、水源包括天然淡水、海水、再生水。

天然淡水可分为地下水源和地表水源两大类。

5、地漏：地漏主要设置在厕浴室、盥浴室、卫生间及其他需要从地面排水的房间内，用以排除地面积水，通过地漏排到下水道内。

6、存水弯：存水弯是一种弯管，在里面存有一定的水，水的深度称为水封深度。

水封装置的作用可防止排水管网中产生的臭气、有害气体或可燃气体通过卫生器具进入室内。

7、建筑给水系统按照其用途可分为三类：生活给水系统、生产给水系统、消防给水系统。

8、给水方式：直接给水、仅设水箱的给水方式、水泵----水箱联合给水方式。

室外给水管网的供水压力有周期性波动，大部分时间能达到室内给水系统所需压力要求，仅在用水高峰时供水压力不足，这种情况就可以采用仅设水箱的给水方式。

9、建筑给水系统一般由下列各部分组成：水源、引入管、水表节点、给水管网、配水装置和给水附件、增压和贮水装置、给水局部处理设施。

10、水表节点：水表节点是引入管上装设的水表及其前后设置的阀门和泄水阀的总称。

11、水泵通常用来提升液体、输送液体或使液体增加压力；高压送水，低压抽水。

12、水箱的作用：水箱除了具有贮存和调节水量的作用外，高位水箱还可以起到稳压和减压的作用。

14、气压给水设备：是利用密闭罐中压缩空气的压力变化，贮存、调节和压送罐中水量的给水装置。

02446建筑设备复习资料第一部分1. 建筑物内不能安装集气罐的房间是储藏室。

2.风吹过建筑物时，建筑物侧面保持负压。

3.我国规定的安全电压三个等级是12V，24V，36V。

4.因供电中断，将在经济上造成较大损失的用电负荷是二级负荷。

5.诱导器常用在下列空调系统中的半集中式空调。

6.采用承插连接的管材是铸铁管.7.排水系统中检查口应设置在排水立管上.8.在室内外温差一定的情况下，提高自然通风效果的办法是增加进、排风窗之间高度。

9.为减少输送电能过程中的电压损失和电能损失，要求高压输电。

10.变配电室长度小于7m可以只开一个门。

第二部分1.室内燃气供应系统燃气表一般应挂在墙上，距地1.6m～l.8m。

2.给水系统中的水流是属于压力流。

3.通风按动力可分为自然通风和机械通风。

4.导线选择内容包括型号和截面两部分。

5.供电电压偏离用电设备额定电压数值占用电设备额定电压值百分数。

6.电压波动是用电设备接线端电压时高时低的变化7.半集中空调是除有集中处理空气设备外，在各个房间还分别有处理空气的末端设备。

8.用电负荷种类中最大负荷是消耗电能最多的半小时平均功率。

第三部分1.电压偏移是指：供电电压偏离用电设备额定电压数值占用电设备额定电压值百分数。

2.尖峰负荷是指：指连续1~2s到的最大平均负荷。

3.压力流是指：流体在压差下流动，流体整个周围都和固体壁相接触。

4.半集中空调是指：除有集中处理空气设备外，在各个房间还分别有处理空气的末端设备。

第四部分1.为了节能和改善空调效果，空调房间布置是应满足一些要求的：1）空调房间应尽量集中布置,温湿度使用班次和消声要求，相近宜相邻布置。

2)空调房间应尽量被非空调房间包围,不宜与髙温高湿房间相邻。

3 )应尽量避免设在存两面外墙的转角处，并不宜在两面外墙上都设窗户。

4)高度应满足气流组织和管道布置要求。

2.配电盘的作用是接受和分配电能装置。

确定配电盘位置和数量应考虑以下的因素:1)经济性:应尽量位于电负荷中心；2)可靠性:供电总干线的电流一般不应大于60~ 100A；3)技术性:每个分配电盘供电范围内各相负荷不均匀程度不应大于30%。

第一讲前言（建筑设备总介绍）第1章建筑给水1.1.1 建筑给水系统的分类与组成1.分类(1)生活给水系统生活用水包括饮用、烹饪盥洗、洗涤、沐浴等用水。

(2)生产给水系统生产用水指冷却、洗涤、锅炉等用水。

(3)消防给水系统消防用水对水质无特殊要求，对水量、水压有较高要求。

1.1.3 给水方式建筑给水方式即建筑给水系统的供水方案。

1.直接给水方式室外管网水压在任何时候都要满足建筑内部用水要求时，应采用直接给水方式，如图1-5所示。

第二讲1.2.3 管道附件1.阀门阀门用于控制管道内介质的流量或流向，以便管道系统及设备的维护与检修。

(1)截止阀截止阀主要用于热水供应及高压蒸汽管路系统中，它结构简单，严密性较高，制造和维修方便，但流动阻力较大，因此截止阀不适用于带颗粒和黏性较大的介质。

(2)闸阀又称为闸门或闸板阀。

(3)止回阀又名单向阀或逆止阀，是一种根据阀瓣前后的压力差而自从启闭的阀门。

(4)旋塞阀又称为考克或转心门。

(5)安全阀安全阀用于防止建筑设备管道系统超压，用于保护管道或设备的使用安全及人身安全。

(6)过滤器又名除污器、过滤阀，安装在用户入口供水总管上，以及热源(冷源)、用热(冷)设备、水泵、调节阀等入口处。

(7)排气阀排气阀设置于管路上的最高点，或弯头，或有闭气的地方,来排除管内的气体以疏通管道，达到正常工作。

(8)浮球阀浮球阀多装在水箱或水池中，起自动关闭的作用。

1.3.1 建筑内给水系统的布置1.布置原则2.给水管道的布置3.布置形式给水管网的布置形式有下行上给式、上行下给式及环状式三种。

(1)下行上给式如图1-5、图1-6a、图1-9、图1-10所示，水平干管敷设在底层地下室，专门地沟内或埋设在底层地面下。

(2)上行下给式如图1-6b所示，水平干管敷设于顶层吊顶或屋面。

(3)环状式干管连成水平环状或竖直环状。

第三讲1.4.2 水箱1.水箱的作用水箱的作用是贮存、调节水量，由于设置在给水系统的最高处，故水箱还有保证压力的作用。

暖通部分采暖：是使室内获得热量并保持一定温度，达到适宜生活和工作条件的技术。

采暖组成：热媒制备（热源）、热媒输送、热媒利用（散热设备）。

热媒：热能的载体、传热能的媒介物（工程）。

采暖方式：集中和分散、全面和局部、连续和间歇。

集中：热源、散热设备分别设置，热媒相连，热源向各房间提供热量分散：热源、热媒输送、散热设备合为一体，就地采暖。

全面：使整个房间保持一定温度。

局部：使局部房间保持一定温度。

连续：使室内全天温度达到设计温度。

间歇：仅在使用时间使温度达到设计温度。

采暖分类：热媒（热水采暖系统和蒸汽）、散热设备（散热器和热风）、散热方式（对流和辐射）.异程式系统：管道用量小，通过各立管环路的压力损失难平衡，易出现近处立管流量超过要求，远处立管流量不足。

（远近立管流量失调引起水平冷热不均现象称为系统水平失调）同程式系统：管道用量大，通过各立管环路的压力容易平衡，可消除、减轻系统水平失调。

（在较大建筑中，连接立管较多时用同程式系统）膨胀水箱：作用：储存热水采暖系统加热的膨胀水量、恒定采暖系统的压力、在自然循环上供下回式系统中起排气作用。

建筑室内热水采暖系统主要设备和附件：膨胀水箱、热水采暖系统排气设备、散热器温控阀。

通风系统：为排风和送风设置的管道及设备等装置分别称为排风系统和送风系统，统称通风系统。

按空气流动作用动力分自然通风和机械通风。

自然通风：依靠风压和热压作用使室内外空气通过建筑物围护结构孔口进行交换。

具有经济、节能、简便易行、不需专人管理、无噪声等优点，在选择通风措施时优先采用。

因其作用压力有限，除管道式尚能对送风进行加热外一般不能进行任何处理，故不能保证送风温度、湿度、洁净度的要求，污浊空气也不能进行净化，由于风压和热压受自然条件影响，通风量不易控制，通风效果不稳定。

机械通风：依靠通风机产生的作用力强制室内外空气交换流动。

其作用压力可根据设计计算确定，通风效果不会受影响；根据需求可对进风、排风进行处理，满足通风房间对进风的要求，也可对排风净化处理；可通过管道输送，还可通过调节装置改变通风量大小等优点；但其需设置各种处理、动力设备、各类风道、控制附件和器材，故投资和维护管理费用较高，还需占用建筑空间和面积，需要专门人员管理，产生噪声。
