铝合金材料电导率的涡流检测

• 80•铝合金材料在交通领域被广泛应用，定期对铝合金部件进行无损检测是安全性的必然要求。

本文介绍了涡流检测技术的发展现状，简述了几种常见的涡流检测方法的原理及相应的涡流检测系统的工作模式，并结合相关的研究成果，介绍了几种涡流检测技术在对铝合金材料进行无损检测的应用情况。

铝合金材料因拥有着良好的疲劳性能、表面处理能力、抗裂纹扩展能力、吸收冲击能力，耐腐蚀性优秀，焊接性能好等特点，被广泛应用在对材料性能要求较高的动车组和飞机等交通工具上。

铝合金部件的失效形式主要体现在疲劳破坏上，疲劳损伤是几乎无法避免、时刻存在的现象，疲劳损伤的积累最终会导致部件出现疲劳破坏。

大量的试验与研究表明，在疲劳寿命的诸多影响因素中，以应力幅值的影响最大。

因此，对铝合金部件进行定期的残余应力检测是必要的，定期的残余应力检测可以及时发现即将达到损伤极限的构件，维修人员可以根据检测结果做出相应措施，以减少经济损失并降低出现事故的几率。

自20世纪30年代人们对残余应力展开研究时起至今，目前已有大量的用于检测残余应力的方法。

盲孔法、切条法、剥层法等需要对被测工件进行切割、分离的物理方法会对被测件造成一定的损伤甚至破坏，不适合用于铝合金部件的应力检测，对铝合金部件进行应力检测应该以非破坏性的物理法为主。

涡流检测基于电磁感应原理，通过使被检工件（由导电材料构成）内出现感生涡流，通过观察其变化情况来实现了解被检工件的内部物理特征变化以及是否存在工艺性缺陷的目的。

涡流检测因具有灵敏性高、响应迅速、操作方便、成本低等优点，在以航空航天铝合金部件的应力检测为代表的工业领域内得以广泛应用。

1 涡流检测原理检测线圈中的交变电流I 会在电磁感应的作用下，在其周围的空间中产生一个交变磁场H ，即初级磁场。

在进行检测时，该初级磁场会在被检工件内产生涡流I ′，此涡流也会产生一个交变磁场H ′，即次级磁场。

次级磁场会对初级磁场穿过线圈的磁通变化起到阻碍的作用，进而引起检测线圈内感应电压、阻抗的变化。

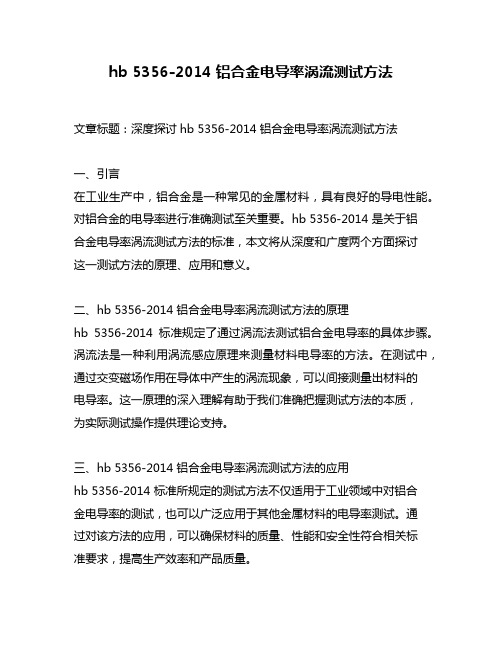

hb 5356-2014 铝合金电导率涡流测试方法文章标题：深度探讨hb 5356-2014 铝合金电导率涡流测试方法一、引言在工业生产中，铝合金是一种常见的金属材料，具有良好的导电性能。

对铝合金的电导率进行准确测试至关重要。

hb 5356-2014 是关于铝合金电导率涡流测试方法的标准，本文将从深度和广度两个方面探讨这一测试方法的原理、应用和意义。

二、hb 5356-2014 铝合金电导率涡流测试方法的原理hb 5356-2014 标准规定了通过涡流法测试铝合金电导率的具体步骤。

涡流法是一种利用涡流感应原理来测量材料电导率的方法。

在测试中，通过交变磁场作用在导体中产生的涡流现象，可以间接测量出材料的电导率。

这一原理的深入理解有助于我们准确把握测试方法的本质，为实际测试操作提供理论支持。

三、hb 5356-2014 铝合金电导率涡流测试方法的应用hb 5356-2014 标准所规定的测试方法不仅适用于工业领域中对铝合金电导率的测试，也可以广泛应用于其他金属材料的电导率测试。

通过对该方法的应用，可以确保材料的质量、性能和安全性符合相关标准要求，提高生产效率和产品质量。

四、hb 5356-2014 铝合金电导率涡流测试方法的意义hb 5356-2014 标准的制定和实施，为铝合金电导率测试提供了明确的操作指南和技术要求，有助于提高测试的准确性和可靠性。

通过遵循该标准，可以有效降低测试误差，提高测试结果的可比性，为产品质量控制和质量认证提供了有力支持。

五、个人观点和理解作为文章写手，我深信hb 5356-2014 铝合金电导率涡流测试方法的实施对于材料行业具有重要意义。

通过测试方法的准确性和可靠性，可以确保铝合金材料的质量和性能得到有效评估和控制。

标准的制定和执行也有助于促进行业技术的进步和创新，推动产品质量的提升和生产效率的提高。

六、总结与回顾通过本文的探讨，我们对hb 5356-2014 铝合金电导率涡流测试方法的原理、应用和意义有了深入的理解。

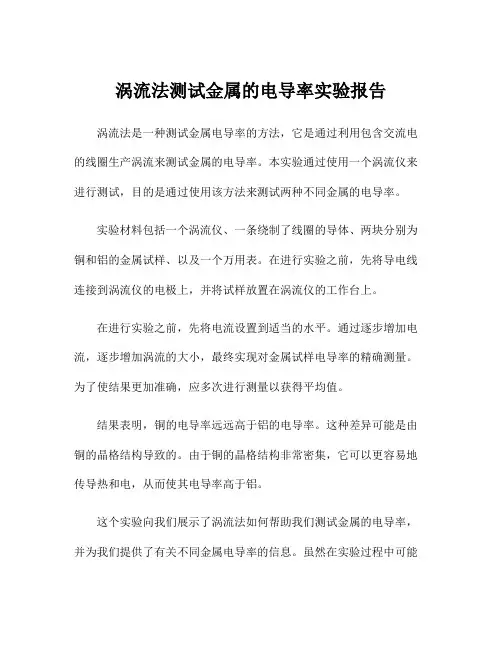

涡流法测试金属的电导率实验报告涡流法是一种测试金属电导率的方法，它是通过利用包含交流电的线圈生产涡流来测试金属的电导率。

本实验通过使用一个涡流仪来进行测试，目的是通过使用该方法来测试两种不同金属的电导率。

实验材料包括一个涡流仪、一条绕制了线圈的导体、两块分别为铜和铝的金属试样、以及一个万用表。

在进行实验之前，先将导电线连接到涡流仪的电极上，并将试样放置在涡流仪的工作台上。

在进行实验之前，先将电流设置到适当的水平。

通过逐步增加电流，逐步增加涡流的大小，最终实现对金属试样电导率的精确测量。

为了使结果更加准确，应多次进行测量以获得平均值。

结果表明，铜的电导率远远高于铝的电导率。

这种差异可能是由铜的晶格结构导致的。

由于铜的晶格结构非常密集，它可以更容易地传导热和电，从而使其电导率高于铝。

这个实验向我们展示了涡流法如何帮助我们测试金属的电导率，并为我们提供了有关不同金属电导率的信息。

虽然在实验过程中可能
出现一些误差和不确定性，但涡流法仍然是一种可靠的测试金属电导率的方法。

总的来说，本实验通过涡流法测试了铜和铝的电导率，并显示了不同金属的电导率之间可能存在的差异。

这种实验提醒我们要仔细考虑所使用的测试方法，并了解不同材料的特性，以更好地理解和处理各种物理现象。

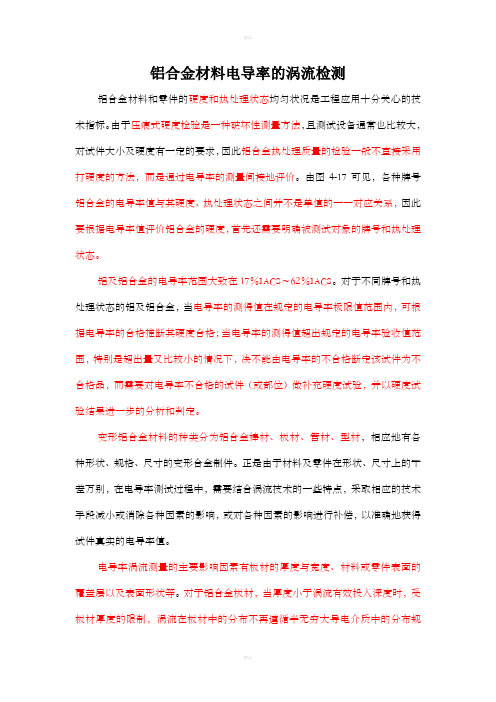

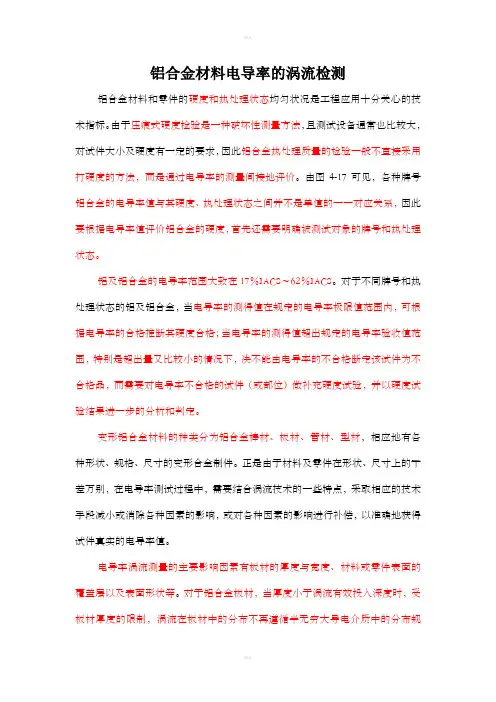

铝合金材料电导率的涡流检测铝合金材料和零件的硬度和热处理状态均匀状况是工程应用十分关心的技术指标。

由于压痕式硬度检验是一种破坏性测量方法，且测试设备通常也比较大，对试件大小及硬度有一定的要求，因此铝合金热处理质量的检验一般不直接采用打硬度的方法，而是通过电导率的测量间接地评价。

由图4-17可见，各种牌号铝合金的电导率值与其硬度、热处理状态之间并不是单值的一一对应关系，因此要根据电导率值评价铝合金的硬度，首先还需要明确被测试对象的牌号和热处理状态。

铝及铝合金的电导率范围大致在17％IACS～62％IACS。

对于不同牌号和热处理状态的铝及铝合金，当电导率的测得值在规定的电导率极限值范围内，可根据电导率的合格推断其硬度合格；当电导率的测得值超出规定的电导率验收值范围，特别是超出量又比较小的情况下，决不能由电导率的不合格断定该试件为不合格品，而需要对电导率不合格的试件（或部位）做补充硬度试验，并以硬度试验结果进一步的分析和判定。

变形铝合金材料的种类分为铝合金棒材、板材、管材、型材，相应地有各种形状、规格、尺寸的变形合金制件。

正是由于材料及零件在形状、尺寸上的千差万别，在电导率测试过程中，需要结合涡流技术的一些特点，采取相应的技术手段减小或消除各种因素的影响，或对各种因素的影响进行补偿，以准确地获得试件真实的电导率值。

电导率涡流测量的主要影响因素有板材的厚度与宽度、材料或零件表面的覆盖层以及表面形状等。

对于铝合金板材，当厚度小于涡流有效投入深度时，受板材厚度的限制，涡流在板材中的分布不再遵循半无穷大导电介质中的分布规律，因此对检测线圈的反作用磁场的强度也随之发生变化，导致涡流电导仪指示的电导率值与板材的实际电导率并不相同。

同样，当检测线圈置于宽度小于线圈涡流场作用范围的窄条材料或零件表面时，受边缘效应的影响，涡流场的分布也会发生畸变，出现仪器显示值与真实值电导率不符的情况。

材料和零件表面的覆盖层主要有包铝层和漆层或阳极氧化膜层两类。

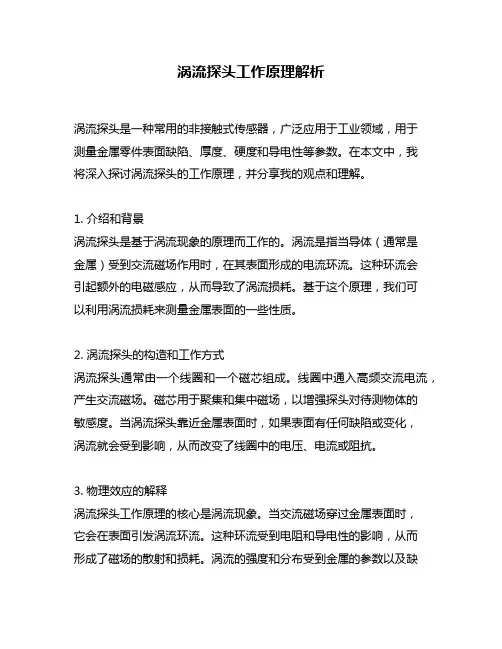

涡流探头工作原理解析涡流探头是一种常用的非接触式传感器，广泛应用于工业领域，用于测量金属零件表面缺陷、厚度、硬度和导电性等参数。

在本文中，我将深入探讨涡流探头的工作原理，并分享我的观点和理解。

1. 介绍和背景涡流探头是基于涡流现象的原理而工作的。

涡流是指当导体（通常是金属）受到交流磁场作用时，在其表面形成的电流环流。

这种环流会引起额外的电磁感应，从而导致了涡流损耗。

基于这个原理，我们可以利用涡流损耗来测量金属表面的一些性质。

2. 涡流探头的构造和工作方式涡流探头通常由一个线圈和一个磁芯组成。

线圈中通入高频交流电流，产生交流磁场。

磁芯用于聚集和集中磁场，以增强探头对待测物体的敏感度。

当涡流探头靠近金属表面时，如果表面有任何缺陷或变化，涡流就会受到影响，从而改变了线圈中的电压、电流或阻抗。

3. 物理效应的解释涡流探头工作原理的核心是涡流现象。

当交流磁场穿过金属表面时，它会在表面引发涡流环流。

这种环流受到电阻和导电性的影响，从而形成了磁场的散射和损耗。

涡流的强度和分布受到金属的参数以及缺陷或变化的影响。

通过测量涡流探头感测到的电压、电流或阻抗的变化，我们可以推导出金属表面的性质或缺陷的存在。

4. 应用领域和实际案例涡流探头在许多工业领域得到了广泛的应用。

在质量控制和无损检测中，涡流探头可以检测金属零件表面的裂纹、划痕或其他缺陷。

在汽车制造业中，涡流探头可以用于测量车身板材的厚度，以确保质量标准的符合。

在材料科学研究中，涡流探头可以用于评估材料的磁导率或电导率等参数。

5. 涡流探头的优势和局限性涡流探头具有许多优点。

它是一种非接触式传感器，适用于敏感或易损坏的表面测量。

它可以快速而准确地检测到表面缺陷或变化。

然而，涡流探头也有一些局限性。

它只适用于导电性材料的测量，对于非导电或非金属材料不适用。

涡流探头的灵敏度和深度有一定限制，需要根据具体应用进行选择和调整。

涡流探头是一种基于涡流现象的非接触式传感器，用于测量金属零件表面的性质和缺陷。

无损检测技术中的涡流检测方法详解无损检测技术是一种用于检测材料或构件内部缺陷或性能状态的技术方法，它可以在不破坏被检测材料的情况下对其进行评估和监测。

涡流检测作为无损检测技术的一种方法，被广泛应用于工业生产、航空、航天、汽车、电力等领域。

本文将对涡流检测方法进行详细解释和阐述。

涡流检测是一种基于电磁感应原理的无损检测技术。

其原理是利用交流电源产生的交变电磁场在被测材料中产生涡流，通过对涡流的测量，来判断被测材料的缺陷或性能状态。

涡流检测方法可以检测到多种类型的缺陷，如裂纹、腐蚀、疏松等。

涡流检测方法主要包括以下几个方面：1. 电磁感应原理：涡流检测是基于电磁感应原理的，通过交流电源产生的交变电磁场在被测材料中产生涡流。

当被测材料中存在缺陷时，涡流的路径和强度会发生变化，从而可以判断缺陷的位置和性质。

2. 探头设计：涡流检测中使用的探头通常由线圈和磁芯组成。

线圈通过交流电源激励产生交变磁场，磁芯则用于集中和引导磁场。

探头的设计对于检测效果起着重要的作用，不同类型的缺陷需要不同设计的探头。

3. 缺陷识别：通过分析涡流的强度、相位、频率等参数，可以判断被测材料中的缺陷类型和尺寸。

例如，对于裂纹缺陷，涡流的强度和相位会出现明显的变化。

通过对涡流信号进行数学处理和分析，可以得到准确的缺陷识别结果。

4. 检测技术：涡流检测技术可以分为静态检测和动态检测两种。

静态检测是指将被测材料放置在固定位置，通过探头对其进行检测。

动态检测则是指将探头和被测材料相对运动，通过对运动产生的涡流信号进行检测。

动态检测常用于对大型或复杂构件的检测。

涡流检测方法具有以下优点：1. 非接触性：涡流检测不需要直接接触被测物体，因此不会对被测材料造成损伤或影响其性能。

2. 高灵敏度：涡流检测可以检测到微小尺寸的缺陷，对于裂纹等细小缺陷具有很高的灵敏度。

3. 适用范围广：涡流检测方法适用于多种材料，如金属、合金、陶瓷等。

同时，它可以应用于不同形状和尺寸的材料和构件。

脉冲涡流检测对于铝、铁检测的信号特征区别学号：姓名：一、原理介绍1、脉冲涡流检测是一种新型的无损检测技术,脉冲涡流产生磁场的频谱宽、穿透能力强,检测时可以获得更多的缺陷信息。

涡流检测只能用于导电材料的检测。

对管、棒和线材等型材有很高的检测效率2、涡流检测的基本原理当载有交变电流的检测线圈靠近导电工件时，由于线圈磁场的作用，工件中将会感生出涡流（其大小等参数与工件中的缺陷等有关），而涡流产生的反作用磁场又将使检测线圈的阻抗发生变化。

因此，在工件形状尺寸及探测距离等固定的条件下，通过测定探测线圈阻抗的变化，可以判断被测工件有无缺陷存在3、影响线圈阻抗的因素是材料自身的性质和线圈与试件的电磁耦合状况，主要包括（1）电导率γ；（2）圆柱体直径；（3）相对磁导率μr；（4）缺陷；（5）检测频率。

二、脉冲涡流检测对于铁磁性材料和非铁磁性材料的检测信号特征区别1、铁以及铁磁材料涡流探伤受到电导率和磁导率的综合效应，铁磁材料的磁导率很高,其测量厚度是通过检测电压的特征衰减时间来确定的,而特征衰减时间与厚度的关系建立在被测试件比检测线圈大得多的基础上.当被测试件比较小时,不可避免地出现测量误差. 2、铝以及非铁磁材料涡流探伤铝及铝合金的电导率范围大致在17％IACS～62％IACS。

对于不同牌号和热处理状态的铝及铝合金，当电导率的测得值在规定的电导率极限值范围内，可根据电导率的合格推断其硬度合格；当电导率的测得值超出规定的电导率验收值范围，特别是超出量又比较小的情况下，决不能由电导率的不合格断定该试件为不合格品，而需要对电导率不合格的试件（或部位）做补充硬度试验，并以硬度试验结果进一步的分析和判定。

3、摘抄论文：《基于信号斜率的铁磁材料脉冲涡流测厚研究》柯海，徐志远，黄琛，武新军( 华中科技大学制造装备数字化国家工程研究中心武汉430074)脉冲涡流( pulsed eddy current，PEC) 作为一种非接触式无损检测技术，被广泛应用于导电构件的腐蚀检测和壁厚测量。

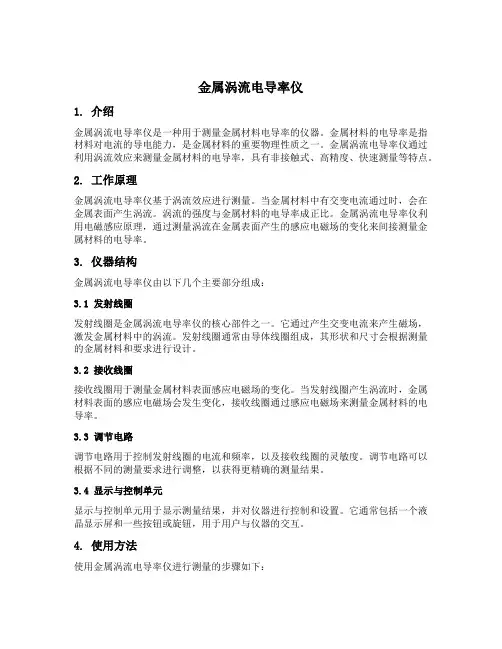

金属涡流电导率仪1. 介绍金属涡流电导率仪是一种用于测量金属材料电导率的仪器。

金属材料的电导率是指材料对电流的导电能力，是金属材料的重要物理性质之一。

金属涡流电导率仪通过利用涡流效应来测量金属材料的电导率，具有非接触式、高精度、快速测量等特点。

2. 工作原理金属涡流电导率仪基于涡流效应进行测量。

当金属材料中有交变电流通过时，会在金属表面产生涡流。

涡流的强度与金属材料的电导率成正比。

金属涡流电导率仪利用电磁感应原理，通过测量涡流在金属表面产生的感应电磁场的变化来间接测量金属材料的电导率。

3. 仪器结构金属涡流电导率仪由以下几个主要部分组成：3.1 发射线圈发射线圈是金属涡流电导率仪的核心部件之一。

它通过产生交变电流来产生磁场，激发金属材料中的涡流。

发射线圈通常由导体线圈组成，其形状和尺寸会根据测量的金属材料和要求进行设计。

3.2 接收线圈接收线圈用于测量金属材料表面感应电磁场的变化。

当发射线圈产生涡流时，金属材料表面的感应电磁场会发生变化，接收线圈通过感应电磁场来测量金属材料的电导率。

3.3 调节电路调节电路用于控制发射线圈的电流和频率，以及接收线圈的灵敏度。

调节电路可以根据不同的测量要求进行调整，以获得更精确的测量结果。

3.4 显示与控制单元显示与控制单元用于显示测量结果，并对仪器进行控制和设置。

它通常包括一个液晶显示屏和一些按钮或旋钮，用于用户与仪器的交互。

4. 使用方法使用金属涡流电导率仪进行测量的步骤如下：1.将待测金属材料放置在测量台上，并确保其表面平整清洁。

2.打开仪器电源，启动仪器。

3.在显示与控制单元上设置所需的测量参数，如电流、频率等。

4.将发射线圈靠近金属材料表面，并保持一定的距离。

5.通过观察显示屏上的测量结果，调节发射线圈的位置和距离，使测量结果稳定在合适的范围内。

6.记录测量结果，并根据需要进行进一步的分析和处理。

5. 应用领域金属涡流电导率仪在许多领域都有广泛的应用，包括但不限于：•材料科学研究：用于评估金属材料的导电性能，以指导材料合成和加工过程。

使用无损检测技术进行涡流检测的操作步骤与技巧涡流检测是一种常用的无损检测技术，可以用于检测金属零件和材料的表面和近表面缺陷。

本文将介绍使用无损检测技术进行涡流检测的操作步骤和技巧。

涡流检测技术基于洛伦兹力原理，通过传导电流产生的涡流感应磁场来检测金属材料表面和近表面缺陷，如裂纹、疲劳等。

以下是进行涡流检测的操作步骤和技巧：1. 准备工作：在进行涡流检测之前，需要准备一些必要的设备和工具，包括涡流检测仪、涡流探头、导电液和表面清洁剂等。

确保设备的正常工作状态，并根据被检测材料的特性选择合适的涡流探头和参数。

2. 表面准备：对待检测物体的表面进行准备是保证涡流检测精确性的关键。

首先，清洁被检测材料的表面，去除表面的污垢和润滑剂等。

可以使用表面清洁剂和纯酒精等清洁剂进行清洗。

然后，确保表面平整，没有凸起或陷入的部分，以免影响涡流探头与被检测材料的接触。

3. 设置仪器参数：根据被检测材料的性质和缺陷的特点，合理设置涡流检测仪的参数。

这包括选择适当的频率、电流和工作模式等。

一般而言，高频率适用于检测表面缺陷，而低频率适用于检测深层缺陷。

4. 涡流探头选择：根据被检测物体的类型和形状，选择合适的涡流探头。

涡流探头有多种形状和尺寸，如线圈型、环形和块状等。

正确选择涡流探头可确保信号的传递和反应的准确性。

5. 涡流检测操作：将涡流探头与被检测材料保持平行或垂直接触，然后逐步移动，覆盖整个被检测区域。

应用适当的压力，保持涡流探头与被检测材料的紧密接触。

移动速度应适中，不过快或过慢，以免影响检测结果。

6. 结果分析：通过检测仪器观察和分析得到的信号，判断是否存在缺陷。

缺陷一般表现为信号的幅度变化、形态变化或峰值的出现。

熟练的操作者可以根据信号的特点和峰值位置准确判断缺陷的位置和性质。

7. 结果记录：对涡流检测结果进行记录是保留检测数据、进行评估和跟踪的重要步骤。

可以使用图表、照片和文字描述等方式记录检测结果。

同时，应该注意保护被检测材料的安全性，避免进一步损坏。
