各种冲压材料介绍常用的冲压材料通常有:各种钢板、不锈钢板、铝板、铜板以及其他非金属板材类其中钢板(包括带钢)的分类:1、按厚度分类:(1)薄板(2)中板(3)厚板(4)特厚板2、按生产方法分类:(1)热轧钢板(2)冷轧钢板3、按表面特征分类:(1)镀锌板(热镀锌板、电镀锌板)(2)镀锡板(3)复合钢板(4)彩色涂层钢板4、按用途分类:(1)桥梁钢板(2)锅炉钢板(3)造船钢板(4)装甲钢板(5)汽车钢板(6)屋面钢板(7)结构钢板(8)电工钢板(硅钢片)(9)弹簧钢板(10)其他我们通常所说的冲压钢板板材,多是指薄钢板(带);而所谓的薄钢板,是指板材厚度小于4mm的钢板,它分为热轧板和冷轧板。
热轧,是以板坯(主要为连铸坯)为原料,经加热后由粗轧机组及精轧机组制成带钢。
从精轧最后一架轧机出来的热钢带通过层流冷却至设定温度,由卷取机卷成钢带卷。
冷却后的钢带卷,根据用户的不同需求,经过不同的精整作业线(平整、矫直、横切或纵切、检验、称重、包装及标志等)加工而成为钢板、平整卷及纵切钢带产品。
简单来说,一块钢坯在加热后(就是电视里那种烧的红红的发烫的钢块)精过几道轧制,再切边,矫正成为钢板,这种叫热轧。
冷轧:用热轧钢卷为原料,经酸洗去除氧化皮后进行冷连轧,其成品为轧硬卷,由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降,因此冲压性能将恶化,只能用于简单变形的零件。
轧硬卷可作为热镀锌厂的原料,因为热镀锌机组均设置有退火线。
轧硬卷重一般在6~13.5吨,钢卷在常温下,对热轧酸洗卷进行连续轧制。
硬轧板由于没有经过退火处理,其硬度很高(HRB大于90),机械加工性能极差,只能进行简单的有方向性的小于90度的折弯加工(垂直于卷取方向)。
简单来说,冷轧板,就是在热轧板卷的基础上加工轧制出来的。
一般来讲是热轧---酸洗---冷轧这样的加工过程。
由于冷轧板是在常温状态下由热轧板加工而成,虽然在加工过程因为轧制也会使钢板升温,尽管如此,人们还是称由这种生产工艺生产出来的钢板叫冷轧板。
材料牌号: St 13标准:德国标准DIN国家与地区:Germany钢组:结构钢次级类别:德国标准DIN 1623-1 Flat products of steel; Cold rolled strip and sheet of mild unalloyed steels注释:Quality specifications; DIN 1623-1 was superseded by EN 10130用途:Cold rolled sheet for exacting deep drawing.化学成分%:C <0.08Mn <0.45P <0.030S <0.0255 Al≥0.020屈服强度:>250抗拉强度:270~370伸长率(%):32.0硬度:<= 57 HRB符号的意义:ST-钢(STEEL)、13-冲压级冷轧薄钢板材料性能st14 是德国牌号,是冷扎板。
钢种德国的普通结构钢屈服强度210 ST14:C<0.08 Mn<0.40 P<0.020 S<0.030 Al>0.025材料级别ST12是普通冷轧钢,ST13冲压级冷轧钢,ST14是深拉伸级的ST15 低碳超深冲级ST16是超低碳超深冲级ST12等同于DC01,SPCCST13等同于DC03,SPCD ST14等同于DC04,SPCE,08AL ST15等同于DC05,SPCF ST16等同于DC06,SPCE-T化学成分及力学性能牌号化学成分% 屈服点Mpa 抗拉强度Mpa 伸长率% 硬度HPB 弯曲试验 C Si Mn P S SPCC ≤0.12 ≤0.05 ≤0.05 ≤0.035 ≤0.035 - ≥270 ≥20 - 180摄氏度SPCD ≤0.10 ≤0.03 ≤0.45 ≤0.030 ≤0.035 - ≥270 ≥28 - 180摄氏度SPCE ≤0.08 ≤0.03 ≤0.40 ≤0.025 ≤0.030 - ≥270 ≥35 - 180摄氏度SPCC1B ≤0.12 ≤0.05 ≤0.05 ≤0.035 ≤0.035 - - - 85 180摄氏度SPCC4B 0.08-0.13 ≤0.05 0.35-0.65 ≤0.035 ≤0.035 - - - 65-80 180摄氏度特性st14:化学成分(%)[table=98%] 元素最小最大近似的 C0.0800 Al 0.0200 化学成分% 钢种C Si Mn P S Als N TiSt14 0.04 0.01 0.22 0.009 0.006 0.04 0.003 - 材料属性薄板, 钢带; 冷轧最小最大近似的屈服强度Rp0,2 (MPa) 220 - - 抗拉强度Rm (MPa) 270 350 - 伸长率A5 (%) 36.0 - - Lo = 80 mm 硬度<= 50 HRB 和普通低碳镀锌板相比硬度高,但是可塑性和韧性差以上化学成份及物理性能并不是100%准确,有时不同的钢厂其化学成份其物理性能会有所不同,ST14主要是侧重于拉伸性能。

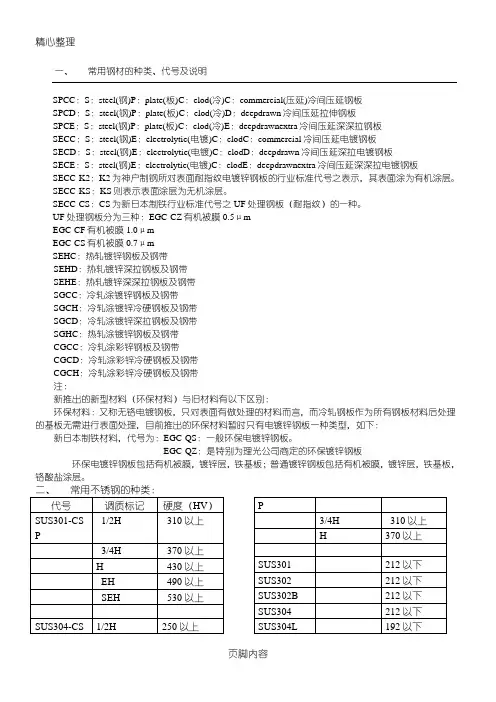

精心整理一、常用钢材的种类、代号及说明SPCC :S :steel(钢)P :plate(板)C :clod(冷)C :commercial(压延)冷间压延钢板 SPCD :S :steel(钢)P :plate(板)C :clod(冷)D :deepdrawn 冷间压延拉伸钢板SPCE :S :steel(钢)P :plate(板)C :clod(冷)E :deepdrawnextra 冷间压延深深拉钢板 SECC :S :steel(钢)E :electrolytic(电镀)C :clodC :commercial 冷间压延电镀钢板 SECD :S :steel(钢)E :electrolytic(电镀)C :clodD :deepdrawn 冷间压延深拉电镀钢板SECE :S :steel(钢)E :electrolytic(电镀)C :clodE :deepdrawnextra 冷间压延深深拉电镀钢板 SECC-K2:K2为神户制钢所对表面耐指纹电镀锌钢板的行业标准代号之表示,其表面涂为有机涂层。
SECC-KS :KS 则表示表面涂层为无机涂层。
SECC-CS :CS 为新日本制铁行业标准代号之UF UF 处理钢板分为三种:EGC-CZ 有机被膜0.5μm EGC-CF 有机被膜1.0μm EGC-CS 有机被膜0.7μm SEHC :热轧镀锌钢板及钢带SEHD :热轧镀锌深拉钢板及钢带 SEHE :热轧镀锌深深拉钢板及钢带 SGCC :冷轧涂镀锌钢板及钢带SGCH :冷轧涂镀锌冷硬钢板及钢带 SGCD :冷轧涂镀锌深拉钢板及钢带 SGHC :热轧涂镀锌钢板及钢带普通镀锌钢板包括有机被膜,镀锌层,铁基板,另:SUS304-CP :冷间压延不锈钢板 SUS304-CS :冷间压延不锈钢带 SUS304-HP :热间压延不锈钢板SUSLB :压延→热处理→压延 BA :压延→光辉处理LD :压延→热处理→洗酸 HL :研磨处理一、有关五金材料的常用密度如下(单位:kg/dm3)1、铜(8.95)2、铁(7.85)3、钢(7.95)4、铝(2.75)5.、双金属片(8.50)二、常用五金材料的代号1、铜料:CU2、铁料:FE3、铝料:AL4、不锈钢料:SUS301(304)5、单光铁料:SPCC(热扎板)6、电解板:SECC(冷扎板)7、镀锌铁板:SGCC8、黄铜:BRASS9、青铜:BRONZE三、有关五金产品重量计算方法如下产品重量G=V×P其中V=T×W×P或V=S×h(圆形)四、常用表面处理工艺价格如下1、电铜镍:10元/kg2、电彩锌:3.5元/kg3、电镍:10元/kg4、电锡:18元/kg5、电金(滚电):650元/kg或0.7元/PCS(最低消费)6、渗碳:16元/kg7、热处理最低消费:6.7kg(12元/kg)8、七、五金产品报价举例如下(连续模一出一)材料单价:0.0194kg×6.5元/kg=0.126元/PCS加工费:0.03元/PCS电镀(镍):0.18元/个运输包装等:0.003元/个合计:0.34元/个其中技工费按180元/天/八小时,设计费按40元/天/八小时。
常见的冲压用薄板材料牌号及其含义一、冷轧板牌号含义:第一个字母“S”——钢Steel的缩写;第二个字母“P”——板Plate的缩写;第三个字母“C”——冷轧板,Cold Rolled Plate;第四个字母表示材料的等级及用途,C表示一般用,D表示冲压用,E表示深冲压用,F表示特深冲压用,G表示超深冲压用2、冷连轧低碳钢板3、冲压用冷连钢板4、冷连轧碳素结构钢板5、高强度冷轧钢板①高强度冷成型用钢HC××××D+×HC -----高强度冷成型用钢××× -----屈服强度下限值× -----由B、P、Y表示【B:烘烤硬化(bake hardening steel);P:含P 强化(phosphorized steel );Y :IF 钢(interstitial free steel )】 D-----热镀锌的英文缩写×-----镀层种类,由Z 和ZF 表示(Z :纯锌;ZF :合金化)例: HC220PD+ZFB ××× × × B-----宝 钢(BAOSTEEL )缩写×××-----最小屈服强度值×-----强化方式(P:P强化;H:烘烤硬化)×-----由1或2表示(1:超低碳;2:低碳) 例:B210P17、低合金高强度冷连轧钢板由于电镀锌板的力学性能与其基本基本上没有差异,所以在此不再一一进行罗列,只简单地介绍电镀锌钢板的牌号命名方式及其含义。
××××E+□○/○××××——对应的冷轧基板牌号;E——Electrog alvanized;□——锌层总类(Z-纯锌镀层;ZN-锌镍合金镀层);○/○——锌层含量(g/㎡)。

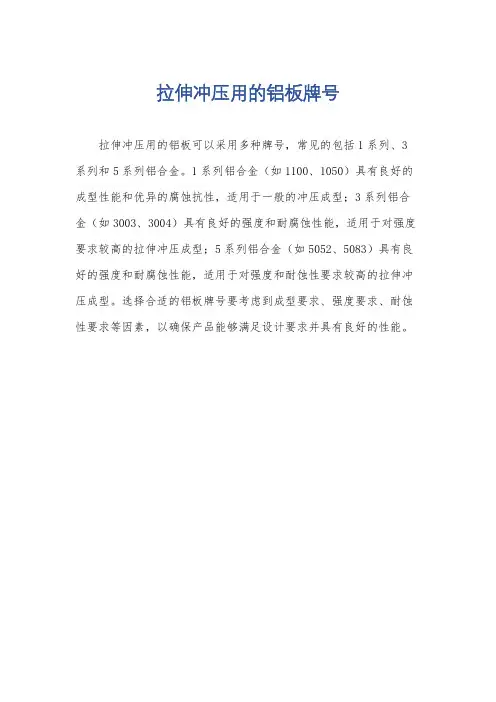

拉伸冲压用的铝板牌号
拉伸冲压用的铝板可以采用多种牌号,常见的包括1系列、3系列和5系列铝合金。
1系列铝合金(如1100、1050)具有良好的成型性能和优异的腐蚀抗性,适用于一般的冲压成型;3系列铝合金(如3003、3004)具有良好的强度和耐腐蚀性能,适用于对强度要求较高的拉伸冲压成型;5系列铝合金(如5052、5083)具有良好的强度和耐腐蚀性能,适用于对强度和耐蚀性要求较高的拉伸冲压成型。
选择合适的铝板牌号要考虑到成型要求、强度要求、耐蚀性要求等因素,以确保产品能够满足设计要求并具有良好的性能。

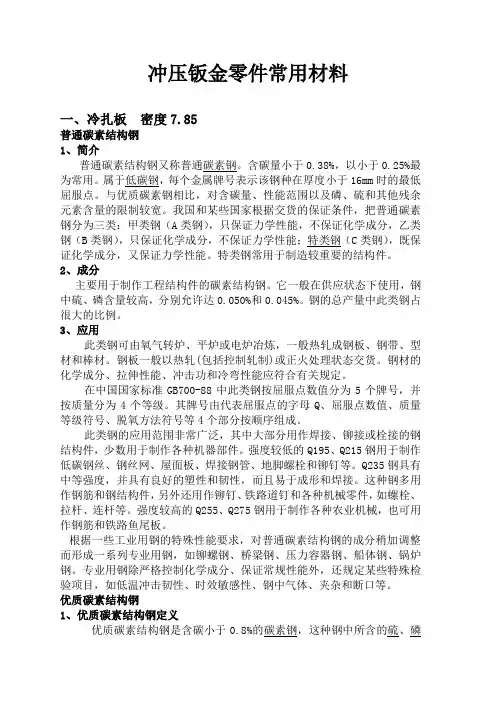

冲压钣金零件常用材料一、冷扎板密度7.85普通碳素结构钢1、简介普通碳素结构钢又称普通碳素钢。
含碳量小于0.38%,以小于0.25%最为常用。
属于低碳钢,每个金属牌号表示该钢种在厚度小于16mm时的最低屈服点。
与优质碳素钢相比,对含碳量、性能范围以及磷、硫和其他残余元素含量的限制较宽。
我国和某些国家根据交货的保证条件,把普通碳素钢分为三类:甲类钢(A类钢),只保证力学性能,不保证化学成分,乙类钢(B类钢),只保证化学成分,不保证力学性能;特类钢(C类钢),既保证化学成分,又保证力学性能。
特类钢常用于制造较重要的结构件。
2、成分主要用于制作工程结构件的碳素结构钢。
它一般在供应状态下使用,钢中硫、磷含量较高,分别允许达0.050%和0.045%。
钢的总产量中此类钢占很大的比例。
3、应用此类钢可由氧气转炉、平炉或电炉冶炼,一般热轧成钢板、钢带、型材和棒材。
钢板一般以热轧(包括控制轧制)或正火处理状态交货。
钢材的化学成分、拉伸性能、冲击功和冷弯性能应符合有关规定。
在中国国家标准GB700-88中此类钢按屈服点数值分为5个牌号,并按质量分为4个等级。
其牌号由代表屈服点的字母Q、屈服点数值、质量等级符号、脱氧方法符号等4个部分按顺序组成。
此类钢的应用范围非常广泛,其中大部分用作焊接、铆接或栓接的钢结构件,少数用于制作各种机器部件。
强度较低的Q195、Q215钢用于制作低碳钢丝、钢丝网、屋面板、焊接钢管、地脚螺栓和铆钉等。
Q235钢具有中等强度,并具有良好的塑性和韧性,而且易于成形和焊接。
这种钢多用作钢筋和钢结构件,另外还用作铆钉、铁路道钉和各种机械零件,如螺栓、拉杆、连杆等。
强度较高的Q255、Q275钢用于制作各种农业机械,也可用作钢筋和铁路鱼尾板。
根据一些工业用钢的特殊性能要求,对普通碳素结构钢的成分稍加调整而形成一系列专业用钢,如铆螺钢、桥梁钢、压力容器钢、船体钢、锅炉钢。
专业用钢除严格控制化学成分、保证常规性能外,还规定某些特殊检验项目,如低温冲击韧性、时效敏感性、钢中气体、夹杂和断口等。
常见的冲压用薄板材料牌号及其含义一、冷轧板1牌号含义:第一个字母“S”——钢Steel的缩写;第二个字母“P”——板Plate的缩写;第三个字母“C”——冷轧板,Cold Rolled Plate;第四个字母表示材料的等级及用途,C表示一般用,D表示冲压用,E表示深冲压用,F表示特深冲压用,G表示超深冲压用2、冷连轧低碳钢板3、冲压用冷连钢板4、冷连轧碳素结构钢板5、高强度冷轧钢板①高强度冷成型用钢说明:高强度冷成型用钢牌号命名方法HC××××D+×HC -----高强度冷成型用钢××× -----屈服强度下限值× -----由B、P、Y表示【B:烘烤硬化(bake hardening steel);P:含P强化(phosphorized steel);Y:IF钢(interstitial free steel)】D-----热镀锌的英文缩写×-----镀层种类,由Z和ZF表示(Z:纯锌;ZF:合金化)例:HC220PD+ZF说明:抗凹陷性冷连轧钢牌号命名方法B×××××B-----宝钢(BAOSTEEL )缩写×××-----最小屈服强度值×-----强化方式(P:P强化;H:烘烤硬化)×-----由1或2表示(1:超低碳;2:低碳)例:B210P17、低合金高强度冷连轧钢板8、连续热镀锌/锌铁合金镀锌层钢板9、连续电镀锌钢板由于电镀锌板的力学性能与其基本基本上没有差异,所以在此不再一一进行罗列,只简单地介绍电镀锌钢板的牌号命名方式及其含义。
××××E+□○/○××××——对应的冷轧基板牌号;E——Electrog alvanized;□——锌层总类(Z-纯锌镀层;ZN-锌镍合金镀层);○/○——锌层含量(g/㎡)。

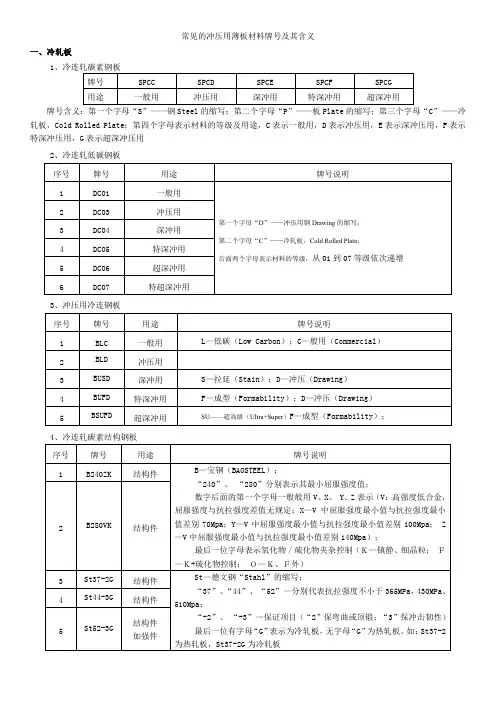

常见的冲压用薄板材料牌号及其含义
、冷轧板
1
牌号含义:第一个字母“ S” 一一钢Steel的缩写;第二个字母“ P” 一一板Plate的缩写;第三个字母“ C” ——冷轧板,Cold Rolled Plate ;第四个字母表示材料的等级及用途,C表示一般用,D表示冲压用,E表示深冲压用,F表示特深冲压用,G表示超深冲压用
2、冷连轧低碳钢板
3、冲压用冷连钢板
4、冷连轧碳素结构钢板
5、高强度冷轧钢板
①高强度冷成型用钢
说明:高强度冷成型用钢牌号命名方法
H C XXX X D +X
H C-----高强度冷成型用钢
XXX-----屈服强度下限值
X——由B、P、Y 表示【B :烘烤硬化(bake hardening stee);P:含P
强化(phosphorized stee);丫: IF 钢(in terstitial free steel)]D——热
镀锌的英文缩写
X----镀层种类,由Z和ZF表示(Z:纯锌;ZF:合金化)
例: HC220PD+ZF
②抗凹陷性冷连轧钢
说明:抗凹陷性冷连轧钢牌号命名方法
B XXX X X
B -----宝钢(BAOSTEEL 缩写
XXX----最小屈服强度值
X-----强化方式(P:P强化;H:烘烤硬化)
X-—由1或2表示(1:超低碳;2:低碳)例:B 210P1
9、连续电镀锌钢板
由于电镀锌板的力学性能与其基本基本上没有差异,所以在此不再一一进行罗列,只简单地介绍电镀锌钢板的牌号命名方式及其含义。
xxxx E+口 O / O
xxxx——对应的冷轧基板牌号;
E ------- Electrog alva ni zed ;
□――锌层总类(Z-纯锌镀层;ZN-锌镍合金镀层);
O/ O――锌层含量(g/ m2)0
例如:BUFDE+Z 40/40 BUFDE+ZN 40/40
二、热轧板。
