初中物理电路基本符号

初中物理电学符号⼀、物理量电学符号1、电荷量：Q，单位：C，2、元电荷：e；1e=e=1.60218×10^-19C3、电流：I，单位：A4、电压：U，单位：V5、电阻：R，单位：Ω6、电功：W，单位：J7、电功率：P，单位：W⼆、电路图中常见的电学符号如下：⼀、欧姆定律部分1． I=U/R（欧姆定律:导体中的电流跟导体两端电压成正⽐，跟导体的电阻成反⽐）2． I=I1=I2=…=In (串联电路中电流的特点：电流处处相等)3． U=U1+U2+…+Un (串联电路中电压的特点：串联电路中，总电压等于各部分电路两端电压之和)4． I=I1+I2+…+In (并联电路中电流的特点：⼲路上的电流等于各⽀路电流之和)5． U=U1=U2=…=Un （并联电路中电压的特点：各⽀路两端电压相等。

都等于电源电压）6． R=R1+R2+…+Rn (串联电路中电阻的特点：总电阻等于各部分电路电阻之和)7． 1/R=1/R1+1/R2+…+1/Rn (并联电路中电阻的特点：总电阻的倒数等于各并联电阻的倒数之和)8． R并= R/n（n个相同电阻并联时求总电阻的公式）9． R串=nR (n个相同电阻串联时求总电阻的公式)10． U1：U2=R1：R2 （串联电路中电压与电阻的关系：电压之⽐等于它们所对应的电阻之⽐）11． I1：I2=R2：R1 （并联电路中电流与电阻的关系：电流之⽐等于它们所对应的电阻的反⽐）⼆、电功电功率部分12．P=UI （经验式，适合于任何电路）13．P=W/t （定义式，适合于任何电路）14．Q=I2Rt (焦⽿定律，适合于任何电路)15．P=P1+P2+…+Pn （适合于任何电路）16．W=UIt (经验式,适合于任何电路)17. P=I2R (复合公式，只适合于纯电阻电路)18. P=U2/R (复合公式，只适合于纯电阻电路)19. W=Q （经验式，只适合于纯电阻电路。

其中W是电流流过导体所做的功，Q是电流流过导体产⽣的热）20. W=I2Rt (复合公式，只适合于纯电阻电路)21. W=U2t/R (复合公式，只适合于纯电阻电路)22．P1:P2=U1:U2=R1:R2 (串联电路中电功率与电压、电阻的关系：串联电路中，电功率之⽐等于它们所对应的电压、电阻之⽐)23．P1:P2=I1:I2=R2:R1 (并联电路中电功率与电流、电阻的关系：并联电路中，电功率之⽐等于它们所对应的电流之⽐、等于它们所对应电阻的反⽐)。

电工元件符号电工元件符号是电气工程中用于表示电气元件的图形符号。

通过这些符号，工程师可以清晰地理解电路和设备中所使用的元件及其功能。

本文将介绍一些常见的电工元件符号及其意义，以帮助读者更好地理解电气工程。

1. 电源符号电源符号通常用于表示电路中的能量来源。

最常见的电源符号是直流电源符号和交流电源符号。

直流电源符号通常由一条长线和一条短线组成，表示电路中的正极和负极。

正极上方的长线表示电路中的正极，而负极上方的短线表示电路中的负极。

交流电源符号通常由一个波浪线和一个连线组成，波浪线表示交流电的源波形。

2. 开关符号开关符号通常用于表示电路中的开关元件，用于控制电流的通断。

最常见的开关符号是单刀双掷开关符号，它由一个连接着三条线的符号组成。

中间的线表示开关本身，而两边的线分别表示开关的两个位置，以表示通断状态。

其他常见的开关符号还有普通开关符号、按钮开关符号等。

3. 电阻符号电阻是电气工程中常见的元件，用于控制电路中的电流和电压。

电阻符号通常由一个波浪线和一个连接的线组成。

波浪线表示电阻器中的电阻元件，而连接的线则表示电阻器两端的引脚。

在电路图中，电阻符号通常与其阻值一起标注。

4. 电容符号电容是电气工程中用于储存电荷的元件，用于控制电路中的电压和电流。

电容符号通常由两条平行的短线组成，表示电容器中的两个极板。

有时，电容符号的上方还会标注电容器的电容值。

5. 电感符号电感是电气工程中利用电磁感应产生电压的元件，用于控制电路中的电流和电压。

电感符号通常由一个卷线的符号组成，表示电感元件的线圈。

有时，电感符号的上方还会标注电感器的电感值。

6. 节省空间的符号在一些电路图中，为了节省空间，可以使用特殊的符号来代替常见的电工元件符号。

例如，双箭头线可以代替电阻符号，平行的四条线可以代替电容符号。

这些特殊的符号与常见的符号之间有一定的对应关系，可根据需要来选择使用。

7. 其他常见符号除了上述介绍的电工元件符号外，还有其他一些常见的符号，如电流表符号、电压表符号、电位器符号、继电器符号等。

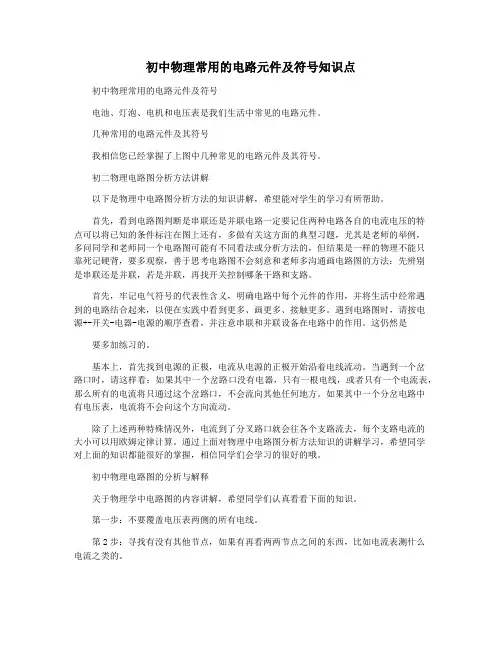

初中物理常用的电路元件及符号知识点初中物理常用的电路元件及符号电池、灯泡、电机和电压表是我们生活中常见的电路元件。

几种常用的电路元件及其符号我相信您已经掌握了上图中几种常见的电路元件及其符号。

初二物理电路图分析方法讲解以下是物理中电路图分析方法的知识讲解，希望能对学生的学习有所帮助。

首先，看到电路图判断是串联还是并联电路一定要记住两种电路各自的电流电压的特点可以将已知的条件标注在图上还有，多做有关这方面的典型习题，尤其是老师的举例，多问同学和老师同一个电路图可能有不同看法或分析方法的，但结果是一样的物理不能只靠死记硬背，要多观察，善于思考电路图不会刻意和老师多沟通画电路图的方法：先辨别是串联还是并联，若是并联，再找开关控制哪条干路和支路。

首先，牢记电气符号的代表性含义，明确电路中每个元件的作用，并将生活中经常遇到的电路结合起来，以便在实践中看到更多、画更多、接触更多。

遇到电路图时，请按电源+-开关-电器-电源的顺序查看，并注意串联和并联设备在电路中的作用。

这仍然是要多加练习的。

基本上，首先找到电源的正极，电流从电源的正极开始沿着电线流动。

当遇到一个岔路口时，请这样看：如果其中一个岔路口没有电器，只有一根电线，或者只有一个电流表，那么所有的电流将只通过这个岔路口，不会流向其他任何地方。

如果其中一个分岔电路中有电压表，电流将不会向这个方向流动。

除了上述两种特殊情况外，电流到了分叉路口就会往各个支路流去，每个支路电流的大小可以用欧姆定律计算。

通过上面对物理中电路图分析方法知识的讲解学习，希望同学对上面的知识都能很好的掌握，相信同学们会学习的很好的哦。

初中物理电路图的分析与解释关于物理学中电路图的内容讲解，希望同学们认真看看下面的知识。

第一步：不要覆盖电压表两侧的所有电线。

第2步：寻找有没有其他节点，如果有再看两两节点之间的东西，比如电流表测什么电流之类的。

第3步：重新检查，再次检查电路，否则电压表被盖住。

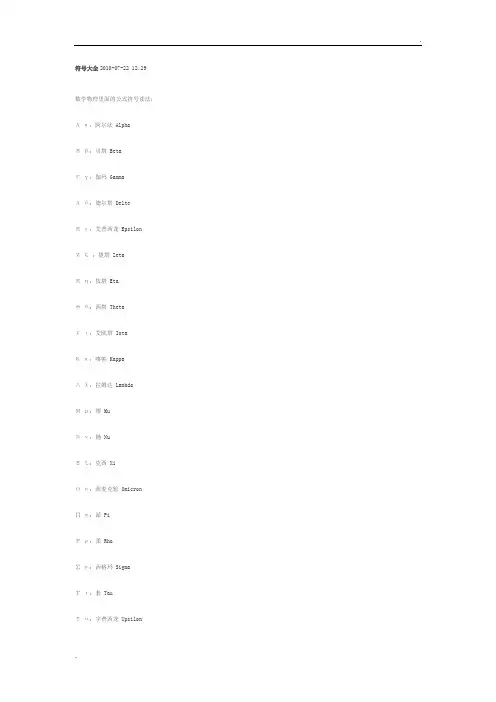

符号大全2010-07-22 12:29数学物理里面的公式符号读法：Αα：阿尔法 AlphaΒβ：贝塔 BetaΓγ：伽玛 GammaΔδ：德尔塔 DelteΕε：艾普西龙 EpsilonΖζ：捷塔 ZetaΕη：依塔 EtaΘθ：西塔 ThetaΙι：艾欧塔 IotaΚκ：喀帕 Kappa∧λ：拉姆达 LambdaΜμ：缪 MuΝν：拗 NuΞξ：克西 XiΟο：欧麦克轮 Omicron∏π：派 PiΡρ：柔 Rho∑σ：西格玛 SigmaΤτ：套 TauΥυ：宇普西龙 UpsilonΦφ：fai PhiΧχ：器 ChiΨψ：普赛 PsiΩω：欧米伽 Omega符号大全：（1）数量符号：如 :i，2＋ i，a，x，自然对数底e，圆周率∏。

（2）运算符号：如加号（+），减号（-），乘号（×或·），除号（÷或／），两个集合的并集（∪），交集（∩），根号（），对数（log，lg，ln），比（∶），微分（d），积分（∫）等。

（3）关系符号：如“=”是等号，“≈”或“”是近似符号，“≠”是不等号，“＞”是大于符号，“＜”是小于符号，“”表示变量变化的趋势，“∽”是相似符号，“≌”是全等号，“‖”是平行符号，“⊥”是垂直符号，“∝”是正比例符号，“∈”是属于符号等。

（4）结合符号：如圆括号“（）”方括号“[]”，花括号“{}”括线“—”（5）性质符号：如正号“+”，负号“-”，绝对值符号“‖”（6）省略符号：如三角形（△），正弦（sin），X的函数（f(x)），极限（lim），因为（∵），所以（∴），总和（∑），连乘（∏），从N个元素中每次取出R个元素所有不同的组合数（C ），幂（aM），阶乘（！）等。

符号意义∞无穷大PI 圆周率|x| 函数的绝对值∪集合并∩集合交≥大于等于≤小于等于≡恒等于或同余ln(x) 以e为底的对数lg(x) 以10为底的对数floor(x) 上取整函数ceil(x) 下取整函数x mod y 求余数小数部分 x - floor(x)∫f(x)δx 不定积分∫[a:b]f(x)δx a到b的定积分P为真等于1否则等于0∑[1≤k≤n]f(k) 对n进行求和,可以拓广至很多情况如：∑[n is prime][n < 10]f(n)∑∑[1≤i≤j≤n]n^2lim f(x) (x->?) 求极限f(z) f关于z的m阶导函数C(n:m) 组合数,n中取mP(n:m) 排列数m|n m整除nm⊥n m与n互质a ∈ A a属于集合A#A 集合A中的元素个数初中物理公式：物理量（单位）公式备注公式的变形速度V（m/S） v= S：路程/t：时间重力G (N） G=mg m：质量 g：9.8N/kg或者10N/kg 密度ρ（kg/m3）ρ=m/V m：质量 V：体积合力F合（N）方向相同：F合=F1+F2方向相反：F合=F1—F2 方向相反时，F1>F2浮力F浮(N) F浮=G物—G视 G视：物体在液体的重力浮力F浮(N) F浮=G物此公式只适用物体漂浮或悬浮浮力F浮(N) F浮=G排=m排g=ρ液gV排 G排：排开液体的重力m排：排开液体的质量ρ液：液体的密度V排：排开液体的体积(即浸入液体中的体积)杠杆的平衡条件 F1L1= F2L2 F1：动力 L1：动力臂F2：阻力 L2：阻力臂定滑轮 F=G物S=h F：绳子自由端受到的拉力G物：物体的重力S：绳子自由端移动的距离h：物体升高的距离动滑轮 F= （G物+G轮）S=2 h G物：物体的重力G轮：动滑轮的重力滑轮组 F= （G物+G轮）S=n h n：通过动滑轮绳子的段数机械功W（J） W=Fs F：力s：在力的方向上移动的距离有用功W有总功W总 W有=G物hW总=Fs 适用滑轮组竖直放置时机械效率η= ×100%功率P（w） P=W：功t：时间压强p（Pa） P=F：压力S：受力面积液体压强p（Pa） P=ρgh ρ：液体的密度h：深度（从液面到所求点的竖直距离）热量Q（J） Q=cm△t c：物质的比热容 m：质量△t：温度的变化值燃料燃烧放出的热量Q（J） Q=mq m：质量q：热值常用的物理公式与重要知识点一．物理公式单位）公式备注公式的变形串联电路电流I（A） I=I1=I2=……电流处处相等串联电路电压U（V） U=U1+U2+……串联电路起分压作用串联电路电阻R（Ω） R=R1+R2+……并联电路电流I（A） I=I1+I2+……干路电流等于各支路电流之和（分流）并联电路电压U（V） U=U1=U2=……并联电路电阻R（Ω） = + +……欧姆定律 I=电路中的电流与电压成正比，与电阻成反比电流定义式 I=Q：电荷量（库仑）t：时间（S）电功W（J） W=UIt=Pt U：电压 I：电流t：时间 P：电功率电功率 P=UI=I2R=U2/R U:电压 I：电流R：电阻电磁波波速与波长、频率的关系 C=λν C：物理量单位公式名称符号名称符号质量 m 千克 kg m=pv温度 t 摄氏度°C速度 v 米／秒 m/s v=s/t密度 p 千克／米3 kg/m3 p=m/v力（重力） F 牛顿（牛） N G=mg压强 P 帕斯卡（帕） Pa P=F/S功 W 焦耳（焦） J W=Fs功率 P 瓦特（瓦） w P=W/t电流 I 安培（安） A I=U/R电压 U 伏特（伏） V U=IR电阻 R 欧姆（欧） R=U/I电功 W 焦耳（焦） J W=UIt电功率 P 瓦特（瓦） w P=W/t=UI 热量 Q 焦耳（焦） J Q=cm(t-t°) 比热 c 焦／（千克°C） J/(kg°C) 真空中光速 3×108米／秒g 9.8牛顿／千克15°C空气中声速 340米／秒初中物理公式汇编【力学部分】1、速度：V=S/t2、重力：G=mg3、密度：ρ=m/V4、压强：p=F/S5、液体压强：p=ρgh6、浮力：（1）、F浮＝F’－F (压力差) （2）、F浮＝G－F (视重力) （3）、F浮＝G (漂浮、悬浮)（4）、阿基米德原理：F浮=G排＝ρ液gV排7、杠杆平衡条件：F1 L1＝F2 L28、理想斜面：F/G＝h/L9、理想滑轮：F=G/n10、实际滑轮：F＝(G＋G动)/ n (竖直方向)11、功：W＝FS＝Gh (把物体举高)12、功率：P＝W/t＝FV13、功的原理：W手＝W机14、实际机械：W总＝W有＋W额外15、机械效率：η＝W有/W总16、滑轮组效率：（1）、η＝G/ nF(竖直方向)（2）、η＝G/(G＋G动) (竖直方向不计摩擦) （3）、η＝f / nF (水平方向)【热学部分】1、吸热：Q吸＝Cm(t－t0)＝CmΔt2、放热：Q放＝Cm(t0－t)＝CmΔt3、热值：q＝Q/m4、炉子和热机的效率：η＝Q有效利用/Q燃料5、热平衡方程：Q放＝Q吸6、热力学温度：T＝t＋273K【电学部分】1、电流强度：I＝Q电量/t2、电阻：R=ρL/S3、欧姆定律：I＝U/R4、焦耳定律：（1）、Q＝I2Rt普适公式)（2）、Q＝UIt＝Pt＝UQ电量＝U2t/R (纯电阻公式) 5、串联电路：（1）、I＝I1＝I2（2）、U＝U1＋U2（3）、R＝R1＋R2（4）、U1/U2＝R1/R2 (分压公式)（5）、P1/P2＝R1/R26、并联电路：（1）、I＝I1＋I2（2）、U＝U1＝U2（3）、1/R＝1/R1＋1/R2 [ R＝R1R2/(R1＋R2)] （4）、I1/I2＝R2/R1(分流公式)（5）、P1/P2＝R2/R17定值电阻：（1）、I1/I2＝U1/U2（2）、P1/P2＝I12/I22（3）、P1/P2＝U12/U228电功：（1）、W＝UIt＝Pt＝UQ (普适公式)（2）、W＝I2Rt＝U2t/R (纯电阻公式)9电功率：（1）、P＝W/t＝UI (普适公式)（2）、P＝I2R＝U2/R (纯电阻公式)【常用物理量】1、光速：C＝3×108m/s (真空中)2、声速：V＝340m/s (15℃)3、人耳区分回声：≥0．1s4、重力加速度：g＝9．8N/kg≈10N/kg5、标准大气压值：760毫米水银柱高＝1．01×105Pa6、水的密度：ρ＝1．0×103kg/m37、水的凝固点：0℃8、水的沸点：100℃9、水的比热容：C＝4．2×103J/(kg?℃)10、元电荷：e＝1．6×10-19C11、一节干电池电压：1．5V12、一节铅蓄电池电压：2V13、对于人体的安全电压：≤36V（不高于36V）14、动力电路的电压：380V15、家庭电路电压：220V16、单位换算：（1）、1m/s＝3．6km/h（2）、1g/cm3 ＝103kg/m3（3）、1kw?h＝3．6×106J初中物理公式汇编【力学部分】1、速度：V=S/t2、重力：G=mg3、密度：ρ=m/V4、压强：p=F/S5、液体压强：p=ρgh6、浮力：（1）、F浮＝F’－F (压力差)（2）、F浮＝G－F (视重力)（3）、F浮＝G (漂浮、悬浮)（4）、阿基米德原理：F浮=G排＝ρ液gV排7、杠杆平衡条件：F1 L1＝F2 L28、理想斜面：F/G＝h/L9、理想滑轮：F=G/n10、实际滑轮：F＝(G＋G动)/ n (竖直方向)11、功：W＝FS＝Gh (把物体举高)12、功率：P＝W/t＝FV13、功的原理：W手＝W机14、实际机械：W总＝W有＋W额外15、机械效率：η＝W有/W总16、滑轮组效率：（1）、η＝G/ nF(竖直方向)（2）、η＝G/(G＋G动) (竖直方向不计摩擦) （3）、η＝f / nF (水平方向)【热学部分】1、吸热：Q吸＝Cm(t－t0)＝CmΔt2、放热：Q放＝Cm(t0－t)＝CmΔt3、热值：q＝Q/m4、炉子和热机的效率：η＝Q有效利用/Q燃料5、热平衡方程：Q放＝Q吸6、热力学温度：T＝t＋273K【电学部分】1、电流强度：I＝Q电量/t2、电阻：R=ρL/S3、欧姆定律：I＝U/R4、焦耳定律：（1）、Q＝I2Rt普适公式)（2）、Q＝UIt＝Pt＝UQ电量＝U2t/R (纯电阻公式) 5、串联电路：（1）、I＝I1＝I2（2）、U＝U1＋U2（3）、R＝R1＋R2（4）、U1/U2＝R1/R2 (分压公式)（5）、P1/P2＝R1/R26、并联电路：（1）、I＝I1＋I2（2）、U＝U1＝U2（3）、1/R＝1/R1＋1/R2 [ R＝R1R2/(R1＋R2)] （4）、I1/I2＝R2/R1(分流公式)（5）、P1/P2＝R2/R17定值电阻：（1）、I1/I2＝U1/U2（2）、P1/P2＝I12/I22（3）、P1/P2＝U12/U228电功：（1）、W＝UIt＝Pt＝UQ (普适公式)（2）、W＝I2Rt＝U2t/R (纯电阻公式)9电功率：（1）、P＝W/t＝UI (普适公式)（2）、P＝I2R＝U2/R (纯电阻公式)【常用物理量】1、光速：C＝3×108m/s (真空中)2、声速：V＝340m/s (15℃)3、人耳区分回声：≥0．1s4、重力加速度：g＝9．8N/kg≈10N/kg5、标准大气压值：760毫米水银柱高＝1．01×105Pa6、水的密度：ρ＝1．0×103kg/m37、水的凝固点：0℃8、水的沸点：100℃9、水的比热容：C＝4．2×103J/(kg?℃)10、元电荷：e＝1．6×10-19C11、一节干电池电压：1．5V12、一节铅蓄电池电压：2V13、对于人体的安全电压：≤36V（不高于36V）14、动力电路的电压：380V15、家庭电路电压：220V16、单位换算：（1）、1m/s＝3．6km/h（2）、1g/cm3 ＝103k数学符号大全：（1）数量符号：如：i，2+i，a，x，自然对数底e，圆周率π。

九年级上册物理电路知识点总结让我们在自己的心灵中点燃起强烈的求知的火花，以浓厚的兴趣进入物理的大千世界，在学习中体验自己智慧的力量，体验求得知识的欢乐。

接下来在这里给大家分享一些关于九年级上册物理电路知识点，供大家学习和参考，希望对大家有所帮助。

九年级上册物理电路知识点一、电流1、形成：电荷的定向移动形成电流2、方向的规定:把正电荷移动的方向规定为电流的方向。

3、获得持续电流的条件：电路中有电源电路为通路4、电流的三种效应。

(1) 、电流的热效应。

(2)、电流的磁效应。

(3)、电流的化学效应。

5、单位：(1)、国际单位：A (2)、常用单位：mA 、μA(3)、换算关系：1A=1000mA 1mA=1000μA6、测量：(1)、仪器：电流表，(2)、方法：① 电流表要串联在电路中;② 电流要从电流表的正接线柱流入，负接线柱流出，否则指针反偏。

③被测电流不要超过电流表的测量值。

④ 绝对不允许不经用电器直接把电流表连到电源两极上，原因电流表相当于一根导线。

三、导体和绝缘体：1、导体：定义：容易导电的物体。

常见材料：金属、石墨、人体、大地、酸碱盐溶液导电原因：导体中有大量的可自由移动的电荷2、绝缘体：定义：不容易导电的物体。

常见材料：橡胶、玻璃、陶瓷、塑料、油等。

不易导电的原因：几乎没有自由移动的电荷。

3、导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。

一定条件下，绝缘体也可变为导体。

四、电路1、组成：①电源②用电器③开关④导线2、三种电路：①通路：接通的电路。

②开路：断开的电路。

③短路：电源两端或用电器两端直接用导线连接起来。

3、电路图：用规定的符号表示电路连接的图叫做电路图。

4、连接方式：串联并联定义把元件逐个顺次连接起来的电路把元件并列的连接起来的电路特征电路中只有一条电流路径，一处段开所有用电器都停止工作。

电路中的电流路径至少有两条，各支路中的元件独立工作，互不影响。

开关作用控制整个电路干路中的开关控制整个电路。

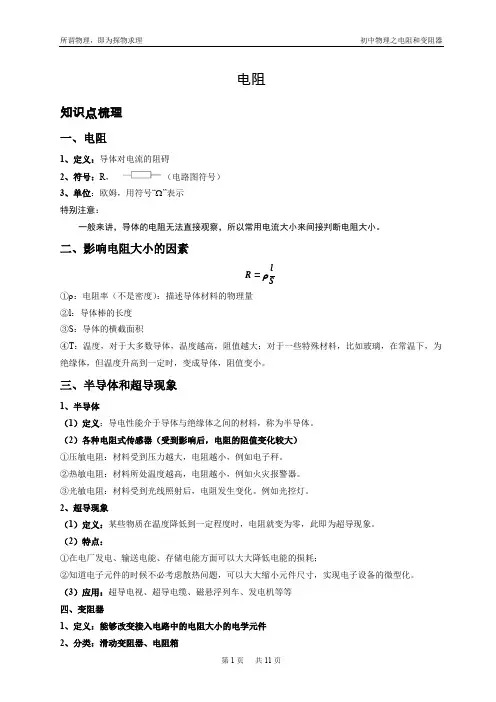

电阻知识点梳理一、电阻1、定义：导体对电流的阻碍2、符号：R，（电路图符号）3、单位：欧姆，用符号“Ω”表示特别注意：一般来讲，导体的电阻无法直接观察，所以常用电流大小来间接判断电阻大小。

二、影响电阻大小的因素①：电阻率（不是密度）：描述导体材料的物理量②l：导体棒的长度③S：导体的横截面积④T：温度，对于大多数导体，温度越高，阻值越大；对于一些特殊材料，比如玻璃，在常温下，为绝缘体，但温度升高到一定时，变成导体，阻值变小。

三、半导体和超导现象1、半导体（1）定义：导电性能介于导体与绝缘体之间的材料，称为半导体。

（2）各种电阻式传感器（受到影响后，电阻的阻值变化较大）①压敏电阻：材料受到压力越大，电阻越小，例如电子秤。

②热敏电阻：材料所处温度越高，电阻越小，例如火灾报警器。

③光敏电阻：材料受到光线照射后，电阻发生变化。

例如光控灯。

2、超导现象（1）定义：某些物质在温度降低到一定程度时，电阻就变为零，此即为超导现象。

（2）特点：①在电厂发电、输送电能、存储电能方面可以大大降低电能的损耗；②知道电子元件的时候不必考虑散热问题，可以大大缩小元件尺寸，实现电子设备的微型化。

（3）应用：超导电视、超导电缆、磁悬浮列车、发电机等等四、变阻器1、定义：能够改变接入电路中的电阻大小的电学元件2、分类：滑动变阻器、电阻箱3、滑动变阻器（1）原理：通过改变接入电路的电阻丝的长度来改变电阻大小 （2）各种表现形式（3）构造①金属杆：电阻几乎可以忽略不计；②电阻丝：缠绕在滑动变阻器的瓷筒上，电阻较大，电阻丝外层用绝缘物质包裹。

③接线柱：一共四个，金属杆两端有两个，电阻丝两端有两个 ③滑片P ：可以沿着金属杆移动，同时与金属杆、电阻丝连接。

（4）滑动变阻器上的铭牌“50Ω 1A ”的物理意义 ①50Ω：代表滑动变阻器的最大电阻为50欧姆； ②1A ：代表允许通过的最大电流为1A 。

（5）滑动变阻器使用方法①务必“一上一下”接法，通过调节滑片P 的位置来改变电阻的大小； ②切忌“同上”或“同下”连接 注意：①若“同上”接入电路，则滑动变阻器的阻值为零，调节滑片P 的位置并不能改变电阻的大小，此时电路中的电流处于最大值，极易烧坏用电器；②若“同下”接入电路，则滑动变阻器的阻值最大，调节滑片也不能改变电阻大小，不能达到改变电阻的目的。

九年级物理电流和电路知识点同学们不知道有没有学习好课程相关的内容呢？今天小编给大家整理了一下初中物理九年级全册电流和电路知识点，希望能对同学们的学习有所帮助，取得更好的成绩。

初三物理九年级全册电流和电路知识点第1节两种电荷1、电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。

自然界只有两种电荷——被丝绸摩擦过的玻璃棒带的电荷是正电荷“+”;被毛皮摩擦过的橡胶棒上带的电荷叫做负电荷“-”。

电荷：电荷的多少叫做电荷量，简称电荷，符号是Q。

电荷的单位是库仑(C)。

2、检验物体带电的方法：①使用验电器。

验电器的构造：金属球、金属杆、金属箔。

验电器的原理：同种电荷相互排斥。

从验电器张角的大小，可以判断所带电荷的多少。

但验电器不能检验带电体带的是正电荷还是负电荷。

②利用电荷间的相互作用。

③利用带电体能吸引轻小物体的性质。

3、摩擦起电：用摩擦的方法使物体带电。

在通常情况下，原子核所带的正电荷与核外所有电子总共带的负电荷在数量上相等，整个原子呈中性，也就是原子对外不显带电的性质。

摩擦起电原因：由于不同物质原子核束缚电子的本领不同。

两个物体相互摩擦时，原子核束缚电子的本领弱的物体，要失去电子，因缺少电子而带正电，原子核束缚电子的本领强的物体，要得到电子，因为有了多余电子而带等量的负电。

注意：①在摩擦起电的过程中只能转移带负电荷的电子;②摩擦起电的两个物体将带上等量异种电荷;③由同种物质组成的两物体摩擦不会起电;④摩擦起电并不是创造电荷，只是电荷从一个物体转移到另一个物体，使正负电荷分开，但电荷总量守恒。

能量转化：机械能-→电能4、导体和绝缘体：容易导电的物体叫做导体;不容易导电的物体叫做绝缘体。

常见的导体：金属、石墨、人体、大地、湿润的物体、含杂质的水、酸碱盐的水溶液等。

常见的绝缘体：橡胶、玻璃、塑料、油、陶瓷、纯水、空气等。

导体容易导电的原因：导体中有大量的自由电荷(既可能是正电荷也可能是负电荷)，它们可以脱离原子核的束缚，而在导体内部自由移动。

初中物理常见电路元件符号
1. 电源：代表提供电能的装置，一般用正极和负极表示，正极（长线）位于上方，负极（短线）位于下方，中间有一个长方形符号表示电源
的外壳。

2. 电阻：代表能阻碍电流通过的元件，一般用带有波浪线的长方形表示。

3. 开关：用于控制电路的通断，一般用一个带有触点和连接线的折线
表示，当两条连接线相连时，表示通断状态。

4. 灯泡：代表发光的元件，一般用一个带有波浪线的圆形表示。

5. 电容：代表可以储存电荷的元件，一般用两条平行线表示，线与线
之间有一个间隔。

6. 电感：代表具有电磁感应作用的元件，一般用一个类似于发音器形
状的符号表示。

7. 电路图接线点：代表两个或多个元件的连接点，一般用一个小黑点
表示。

8. 电流表：用于测量电流大小的仪器，一般用一个带有“A”字母的
环形表示。

9. 电压表：用于测量电压大小的仪器，一般用一个带有“V”字母的
直线和箭头表示。

10. 变阻器：用于调节电路中电阻的大小，一般用一个带有箭头指针
的直线表示。

11. 发电机：代表产生电能的装置，一般用一个带有箭头的圆形表示。

12. 电容器：用于储存电荷的元件，通常用一个带有两条平行线的曲
线表示。

初中物理电学满分训练15讲第一讲实物图与电路图（含答案及详解）教学目标1．掌握电路图的画法、实物图的连接方法2．根据要求链接电路图知识点一电路与电流1．电路用导线将电源、用电器、开关连接起来组成的电流通路叫做电路，电源、开关、导线、用电器是电路的主要组成部分。

2．电流电荷的定向移动形成电流，而电荷可分为正电荷和负电荷两种。

所以，正负电荷移动都能形成电流，而在物理力学中，规定正电荷移动的方向为电流方向。

在电源内部，电流由电源的负极流向正极，在电源外部的电路中由电源的正极流出，回到电源的负极。

知识点二电路图1．常见符号1．解题步骤：第一步：确定回路的条数，一条回路串联，两条或两条以上并联第二步：确定各开关控制的用电器第三步：确定电流表、电压表所测的用电器第四步：检查电路，是否有短路、短路情况2．解题步骤：第一步：确定回路的条数，一条回路串联，两条或两条以上并联第二步：确定各开关控制的用电器第三步：确定电流表、电压表所测的用电器第四步：检查电路，是否有短路、短路情况知识点二三种电路状态：通路、开路、短路【经典例题一】1．下列电路图和所示实物图相对应的是（）A．B．C．D．【解答】解：由实物图可知，两灯并联，开关S1在干路上控制整个电路，S2在L2支路上，由各选项电路图知，ABC与实物图不相符，D与实物图相符。

故选：D。

2．如图中的电路图和实物图相对应的是（）A．B．C．D．【解答】解：从实物图中可以看出，两只灯泡并联，开关控制干路，电流表测量灯泡L1的电流。

A、图中，电流从正极出发，经开关分支，已知经电流表、灯泡L1，另一支经灯泡L2然后共同回负极，与实物图符合；B、图中电流表测量灯泡L2的电流，与实物图不符；C、图中电流表测量干路上的电流，与实物图不符；D、图中电流表的连接位置错误。

故选：A。

【变式练习】1．如图中的电路图和实物图相对应的是（）A．B．C．D．【解答】解：电流从电源的正极出发，分别流经两个灯泡，一条经过灯泡L1后到达开关S1回到负极；另一条经过开关S2后，再经过另一个灯泡L2到达开关S1回到负极，所以两灯并联；开关S1控制干路，开关S2只控制灯泡L2，对应的电路图是D。

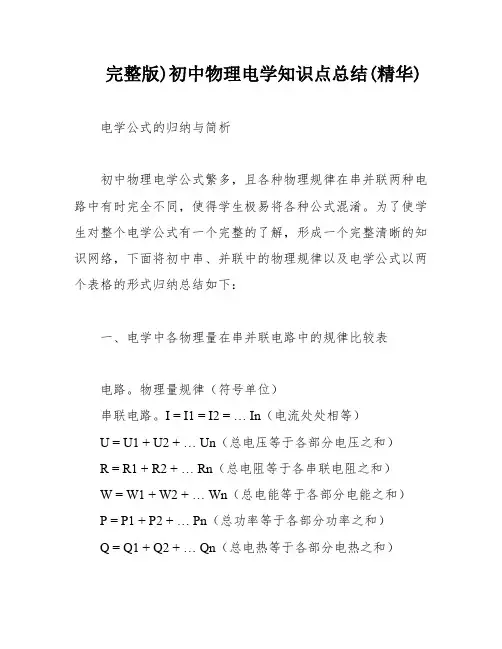

完整版)初中物理电学知识点总结(精华)电学公式的归纳与简析初中物理电学公式繁多，且各种物理规律在串并联两种电路中有时完全不同，使得学生极易将各种公式混淆。

为了使学生对整个电学公式有一个完整的了解，形成一个完整清晰的知识网络，下面将初中串、并联中的物理规律以及电学公式以两个表格的形式归纳总结如下：一、电学中各物理量在串并联电路中的规律比较表电路。

物理量规律（符号单位）串联电路。

I = I1 = I2 = … In（电流处处相等）U = U1 + U2 + … Un（总电压等于各部分电压之和）R = R1 + R2 + … Rn（总电阻等于各串联电阻之和）W = W1 + W2 + … Wn（总电能等于各部分电能之和）P = P1 + P2 + … Pn（总功率等于各部分功率之和）Q = Q1 + Q2 + … Qn（总电热等于各部分电热之和）并联电路。

I = I1 + I2 + … In（总电流等于各支路电流之和）U = U1 = U2 = … Un（支路两端电压相等）1/R = 1/R1 + 1/R2 + … 1/Rn（总电阻的倒数等于各并联电阻的倒数之和）W1:W2 =P1:P2 =Q1:Q2 =I1:I2 =U1:U2 = 1:1（支路两端电压相等）W1:W2 =P1:P2 =Q1:Q2 =二、电学中各物理量求解公式表电流：I/A串联电路：I = I1 = I2 = … In并联电路：I = I1 + I2 + … In电压：U/V串联电路：U = U1 + U2 + … Un并联电路：U = U1 = U2 = … Un电阻：R/Ω串联电路：R = R1 + R2 + … Rn并联电路：1/R = 1/R1 + 1/R2 + … 1/Rn电能：W/J串、并联电路：W = W1 + W2 + … Wn电功率：P/W串、并联电路：P = P1 + P2 + … Pn电热：Q/J串、并联电路：Q = Q1 + Q2 + … Qn以上是电学公式的归纳与简析，希望能够帮助初中学生更好地理解和掌握电学知识。

初中物理电学知识点总结及公式大全1. 电流与电压1.1 电流的定义1.2 电压的概念1.3 电阻与电阻定律1.4 串联电路与并联电路1.5 阻值和导体材料电流与电压是物理学中最基本的电学知识点之一。

电流是流动的电荷数目在单位时间内通过导体横截面的数量，通常用符号I表示，单位是安培（A）。

而电压是指电荷在电场中做功的能量，通常用符号U表示，单位是伏特（V）。

在电路中，电阻是电流电压的比值，通常用符号R表示，单位是欧姆（Ω）。

根据欧姆定律，电流与电压成正比，电流与电阻成反比。

在串联电路中，电阻之和等于总电阻；在并联电路中，电阻之和的倒数等于总电阻的倒数。

导体材料的电阻是导体材料本身特性的一种体现，不同材料的导体材料电阻会有所不同，导体材料电阻与温度有关，温度升高时，导体材料电阻会增加。

2. 电功和电能2.1 电功的概念2.2 电能的转化2.3 电功、电能与电压的关系2.4 电功率的定义2.5 电能的消耗和节约电功是电压和电路中电流的乘积，通常用符号W表示，单位是焦耳（J）。

而电能是指电功在电路中所产生的能量，可以通过电能转换设备将电能转化为其他形式的能量，比如热能、机械能等。

电功与电压的关系可以用公式W=U×I表示，其中U代表电压，I代表电流。

电功率是指单位时间内转化的电能，通常用符号P表示，单位是瓦特（W）。

在日常生活中，我们要合理利用电能，减少电能的浪费。

比如在使用电器时，可以采用节能型电器，合理使用电器，充分利用自然光等方式来节约电能。

3. 电磁感应和电动机3.1 电磁感应定律3.2 感应电流的产生3.3 感应电动势的大小3.4 电磁感应的应用3.5 电动机的工作原理电磁感应是指磁场变化时在导体内部产生感应电流的现象。

根据法拉第电磁感应定律，感应电动势的大小与磁场的变化率成正比。

电磁感应在发电机、变压器等设备中有着广泛的应用。

电动机则是利用电能转化为机械能的装置，通过电磁感应产生的磁场来驱动电动机转动。

公式解说 1.速度=时间路程（速度等于路程除以时间）。

公式 v=ts速度是v ，路程是s ，时间是t 。

变形公式s=vt vst = 1.密度=体积质量（密度等于质量除以体积）。

公式ρ=vm密度是ρ，质量是m,体积是v 。

变形公式m=ρv ρmv =2.重力=质量⨯g (g 是常数10N/kg ）。

公式G=mg 重力是G ，质量是m ，g 是引力常数。

变形公式g G m =mGg = 4.压强公式(1) 压强=受力面积力 公式sFP = 压强是p ，力是F ，受力面积是s 。

变形公式F=Ps PF s =5.压强公式(2) 压强=密度⨯g ⨯物体在水中的深度。

公式P=ρgh 密度是ρ（肉），g 是常数，物体在水中的深度是h 。

变形公式gh P =ρ gph ρ= 6.浮力公式（称重法） F 浮=G-F （浮力等于物重减去物体在水中的拉力）7.浮力公式（压力差法）F 浮=F 向上-F 向下（浮力等于向上的压力减去向下的压力）8.浮力公式（公式法） F 浮=ρgv 排（浮力等于液体密度乘以g 乘以物体排开液体的体积） 密度是ρ（肉），g 是常数，v 排是物体在液体中排开液体的体积。

9.浮力公式（二力平衡法）F 浮=G 物 （浮力等于物体的重力）只能在悬浮或者漂浮的时候用。

即ρgv 排=ρ物gv 物 。

v 排是排开液体的体积，v 物 是物体本身的体积。

10.公式W=Fs （功W 等于力F 乘以力走过的距离S 。

） W 是功，F 是力，s 是力走过的距离。

变形公式s W F = FWs =11.功率公式 tWP =（功率=功除以做功时间）P 是功率，W 是功，t 是时间。

另外车做匀速运动时的功率P=Fv （功率等于牵引力乘以车的速度）12.动滑轮 s=2h （绳端移动的距离等于物体上升高度的2倍）。

G F 21=绳端拉力等于物重的一半。

13.杠杆平衡条件 F 1L 1=F 2L 2（动力乘以动力臂等于阻力乘以阻力臂） 14.简单机械的机械效率有用功 W 有=Gh （有用功等于重力乘以重力上升的高度）总功 W 总=Fs （总功等于力乘以力走过的距离） 机械效率 100⨯=总有W W η%（伊塔等于有用功除以总功再乘以100%） 15.物体吸热公式 Q 吸=cm t ∆ （物体吸收的热量等于物体的比热容乘以物体的质量乘以物体变化的温度），c 是物体的比热容，m 是物体的质量，t ∆=(t-t 0)是物体温度的变化16. 物体放热公式 Q 放=cm(t 0- t) （物体放出的热量等于物体的比热容乘以物体的质量乘以物体变化的温度），c 是物体的比热容，m 是物体的质量，t ∆=(t 0-t)是物体温度的变化17.燃烧燃料放热公式 Q 放=mq （燃料燃烧放出的热量Q 放等于燃烧的燃料的质量m 乘以燃料的热值q ）Q 放=vq(适用于气体) （燃料燃烧放出的热量Q 放等于燃烧的燃料的体积v 乘以燃料的热值q 18.热平衡等式 Q 吸=ηQ 放（物体吸收的热量Q 吸等于燃料放出的热量Q 放乘以热机的效率η）20． 需要记住的几个常用物理量：（1）光速：C ＝3×810m/s (真空中) （2）声速：V ＝340m/s (25℃)（3）人耳区分回声：≥0．1s （4））重重力力加加速速度度：：g g ＝＝99．．88N N //k k g g ≈≈1100N N //k k g g （（55））标标准准大大气气压压值值：：P P o o == 776600毫毫米米水水银银柱柱高高＝＝11．．0011×× E E M M B B E E D D E E q q u u a a t t i i o o n n ..K K S S E E E E 33 \\**M M E E R R G G E E F F O O R R M M A A T T P P a a ≈≈11×× E E M M B B E E D D E E q q u u a a t t i i o o n n ..K K S S E E E E 33 \\** M M ERGEFORMAT 510Pa（6）水的密度：ρ＝1．0 ×310kg/m3 （8）水的沸点：100℃（9）水的比热容：C ＝4．2×310J/(kg•℃) （10）元电荷：e ＝1．6×1910- C （11）一节干电池电压：1．5V （12）一节铅蓄电池电压：2V（13）安全电压：≤36V（不高于36V ） （14）动力电路（工业）电压：380V （15）家庭电路电压：220V。
