数电数字时钟课程设计-- 数字电子钟逻辑电路设计

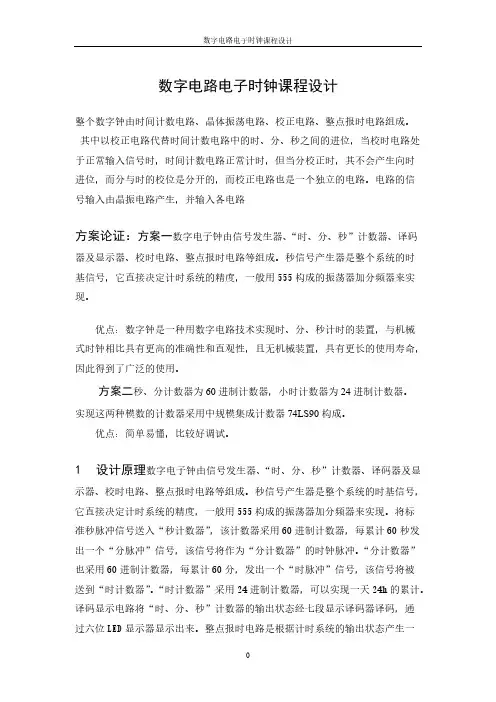

数字电路电子时钟课程设计整个数字钟由时间计数电路、晶体振荡电路、校正电路、整点报时电路组成。

其中以校正电路代替时间计数电路中的时、分、秒之间的进位，当校时电路处于正常输入信号时，时间计数电路正常计时，但当分校正时，其不会产生向时进位，而分与时的校位是分开的，而校正电路也是一个独立的电路。

电路的信号输入由晶振电路产生，并输入各电路方案论证：方案一数字电子钟由信号发生器、“时、分、秒”计数器、译码器及显示器、校时电路、整点报时电路等组成。

秒信号产生器是整个系统的时基信号，它直接决定计时系统的精度，一般用555构成的振荡器加分频器来实现。

优点：数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更长的使用寿命，因此得到了广泛的使用。

方案二秒、分计数器为60进制计数器，小时计数器为24进制计数器。

实现这两种模数的计数器采用中规模集成计数器74LS90构成。

优点：简单易懂，比较好调试。

1 设计原理数字电子钟由信号发生器、“时、分、秒”计数器、译码器及显示器、校时电路、整点报时电路等组成。

秒信号产生器是整个系统的时基信号，它直接决定计时系统的精度，一般用555构成的振荡器加分频器来实现。

将标准秒脉冲信号送入“秒计数器”，该计数器采用60进制计数器，每累计60秒发出一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。

“分计数器”也采用60进制计数器，每累计60分，发出一个“时脉冲”信号，该信号将被送到“时计数器”。

“时计数器”采用24进制计数器，可以实现一天24h的累计。

译码显示电路将“时、分、秒”计数器的输出状态经七段显示译码器译码，通过六位LED显示器显示出来。

整点报时电路是根据计时系统的输出状态产生一个脉冲信号，然后去触发音频发生器实现报时。

校时电路是来对“时、分、秒”显示数字进行校对调整。

其数字电子钟系统框图如下:图 1 数字电子钟系统框图4 详细设计及实验步骤4.1秒脉冲信号发生器秒脉冲信号发生器是数字电子钟的核心部分，它的精度和稳定度决定了数字钟的质量。

课程名称：数字电路逻辑设计课程设计设计项目：数字电子钟学生姓名：同组人：高爽一．设计目的1.掌握组合逻辑电路、时序逻辑电路及数字逻辑电路系统的设计、安装、测试方法；2.进一步巩固所学的理论知识，提高运用所学知识分析和解决实际问题的能力；3.提高电路布局﹑布线及检查和排除故障的能力；4.培养书写综合实验报告的能力。

二 . 设计要求1.设计一个具有时、分、秒显示的电子钟（23小时59分59秒）；2.应该具有手动校时校分的功能；3.应该具有整点报时功能：从59分51秒起(含59分51秒)，每隔2秒发出一次蜂鸣，连续5次；4.使用中小规模集成电路组成电子钟，并在实验箱上进行组装、调试；5.画出框图和逻辑电路图，写出设计、实验总结报告。

三 . 设计原理1.数字电子钟基本原理数字电子钟的逻辑框图如下图所示。

它由555集成芯片构成的振荡电路、分频器、计数器、显示器和校时电路组成。

555集成芯片构成的振荡电路产生的信号经过分频器作为秒脉冲，秒脉冲送入计数器，计数结果通过“时”、“分”、“秒”译码器显示时间。

2.数字电子钟单元电路设计时钟脉冲已经由实验箱提供,实验箱提供的是秒脉冲；显示电路已经由实验箱提供。

(1)计数器电路A．秒个位计数器，分个位计数器，时个位计数器均是十进制计数器；B．秒十位计数器，分十位计数器均是六进制计数器；C．时十位计数器为二进制计数器因此，选择74LS90可以实现二-五-十进制异步计数器芯片实现上述计数功能。

时位计数器分位计数器秒位计数器(2)手动校时电路当数字钟走时出现误差时，需要校正时间。

校时电路实现对“时”“分”“秒”的校准。

在电路中设有正常计时和校对位置。

本实验实现“时”“分”的校对。

对校时的要求是：在小时校正时不影响分和秒的正常计数；在分钟校正时不影响秒和小时的正常计数。

手动校时电路图(3)整点报时电路整点报时功能：即从59分51秒起(含59分51秒)，每隔2秒发出一次蜂鸣，连续5次。

数电电子钟课程设计一、课程目标知识目标：1. 让学生掌握数字电路基础知识，特别是时序逻辑电路的原理和应用；2. 能够理解电子时钟的组成和工作原理，掌握电子时钟的设计方法；3. 学会使用常见数字电路元器件，如晶体振荡器、计数器、显示器件等，并能进行正确连接。

技能目标：1. 培养学生运用所学知识进行实际电子电路设计的能力，具备分析和解决实际问题的技能；2. 通过课程实践，提高学生动手操作能力，能够正确使用相关仪器和工具进行电子电路搭建；3. 培养学生团队协作和沟通能力，能够就设计过程中遇到的问题进行有效讨论和解决方案的提出。

情感态度价值观目标：1. 激发学生对电子科学的兴趣，培养积极探索、勇于创新的精神；2. 增强学生的环保意识，养成节约能源、爱护电子元器件的好习惯；3. 培养学生面对挫折和困难时，保持积极乐观的心态，勇于克服和解决问题。

课程性质：本课程为实践性较强的课程，旨在通过电子时钟的设计与制作，让学生将理论知识与实际应用相结合。

学生特点：学生具备一定的数字电路基础，对电子制作有较高的兴趣，但动手能力和实际问题解决能力有待提高。

教学要求：注重理论与实践相结合，充分调动学生的积极性，引导他们通过团队协作完成课程任务。

在教学过程中，关注学生个体差异，鼓励他们提出问题、解决问题，提高自主学习能力。

最终实现对课程目标的分解和达成。

二、教学内容本课程依据以下教材章节组织教学内容：1. 《数字电路》第四章：时序逻辑电路原理及其应用；2. 《电子技术》第三章：数字电路元器件及其特性；3. 《电子制作实践》第五章：电子时钟的设计与制作。

教学内容安排如下：1. 数字电路基础知识回顾，重点复习时序逻辑电路的原理和功能；2. 介绍电子时钟的组成，包括时钟振荡器、分频器、计数器、译码器、显示器件等；3. 讲解晶体振荡器的原理和选型，分析不同类型计数器的特点和应用；4. 实践操作部分，指导学生进行电子时钟的电路设计、元器件选型、电路搭建及调试；5. 依据课程进度，安排以下教学实践活动：a. 2学时：晶体振荡器实验，熟悉振荡器的工作原理和调试方法；b. 2学时：计数器实验，掌握不同类型计数器的连接和使用；c. 4学时：电子时钟设计与制作，分组进行电路设计、搭建、调试及展示。

数电课程设计电子钟一、课程目标知识目标：1. 让学生掌握数字电路基础知识，理解电子钟的工作原理。

2. 使学生了解并掌握电子钟各组成部分的功能及相互关系。

3. 培养学生运用数字电路知识分析、设计简单电子系统的能力。

技能目标：1. 培养学生运用所学知识，设计并搭建电子钟的能力。

2. 培养学生运用电子仪器、设备进行测试、调试和故障排查的能力。

3. 培养学生团队协作、沟通表达及解决问题的能力。

情感态度价值观目标：1. 培养学生对电子技术产生兴趣，激发学生学习积极性。

2. 培养学生严谨的科学态度和良好的实验习惯。

3. 培养学生具备创新意识和实践能力，增强学生对我国电子科技发展的自豪感。

课程性质分析：本课程属于电子技术课程，通过设计电子钟，使学生将所学数字电路知识应用于实际项目中，提高学生的实践能力。

学生特点分析：学生具备一定的数字电路基础知识，具有较强的动手能力和探究欲望，对实际应用场景感兴趣。

教学要求：结合学生特点，注重理论与实践相结合，培养学生的动手能力、创新能力和团队协作能力。

通过课程目标分解，实现对学生知识、技能和情感态度价值观的全面提升。

二、教学内容1. 数字电路基础知识回顾：逻辑门、组合逻辑电路、时序逻辑电路等。

2. 电子钟工作原理：振荡器、分频器、计数器、显示电路等。

3. 电子钟各组成部分功能及相互关系：晶振、分频器、秒、分、时计数器、显示驱动等。

4. 电子钟设计流程：需求分析、电路设计、仿真测试、硬件搭建、调试优化等。

5. 教学大纲：（1）第一周：回顾数字电路基础知识，介绍电子钟工作原理及各部分功能。

（2）第二周：分析电子钟各组成部分的相互关系，讲解设计流程。

（3）第三周：分组讨论，确定设计方案，进行电路设计和仿真测试。

（4）第四周：硬件搭建，进行调试和优化，确保电子钟正常工作。

6. 教材章节及内容：（1）第四章：数字电路基础，涉及逻辑门、组合逻辑电路等。

（2）第五章：时序逻辑电路，涉及计数器、寄存器等。

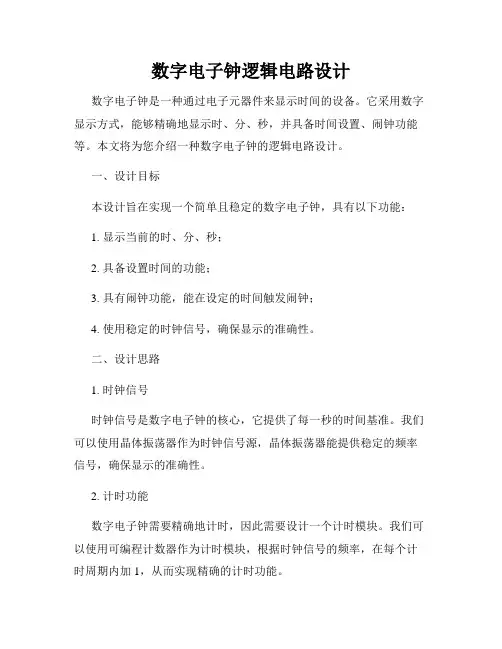

数字电子钟逻辑电路设计数字电子钟是一种通过电子元器件来显示时间的设备。

它采用数字显示方式，能够精确地显示时、分、秒，并具备时间设置、闹钟功能等。

本文将为您介绍一种数字电子钟的逻辑电路设计。

一、设计目标本设计旨在实现一个简单且稳定的数字电子钟，具有以下功能：1. 显示当前的时、分、秒；2. 具备设置时间的功能；3. 具有闹钟功能，能在设定的时间触发闹钟；4. 使用稳定的时钟信号，确保显示的准确性。

二、设计思路1. 时钟信号时钟信号是数字电子钟的核心，它提供了每一秒的时间基准。

我们可以使用晶体振荡器作为时钟信号源，晶体振荡器能提供稳定的频率信号，确保显示的准确性。

2. 计时功能数字电子钟需要精确地计时，因此需要设计一个计时模块。

我们可以使用可编程计数器作为计时模块，根据时钟信号的频率，在每个计时周期内加1，从而实现精确的计时功能。

3. 数码管显示为了显示时、分、秒等信息，我们需要使用数码管。

数码管由多个数码管单元组成，每个数码管单元可以显示一个数字(0-9)。

通过控制每个数码管单元的输入信号，我们可以实现相应的数字显示。

4. 设置功能为了实现设置时间的功能，我们可以使用开关和触发器。

当用户按下设置按钮时，触发器会将时、分、秒数据锁存，并将数据传输到计时模块中。

用户可以通过增加或减少按键来调整时间，同时按下确认按钮后，触发器会将锁存的时间数据传输到计时模块中，实现时间的设置。

5. 闹钟功能为了实现闹钟功能，我们可以设置一个闹钟触发器模块。

用户可以按下闹钟设置按钮，将所需闹钟时间输入到触发器中，并按下确认按钮进行确认。

当达到设定的闹钟时间时，触发器会输出一个高电平信号，触发闹钟。

三、电路设计1. 时钟信号部分时钟信号部分使用晶体振荡器作为时钟源，通过稳压电源提供适当的电压，并通过数字时钟芯片将信号引入。

2. 计时功能部分计时功能部分由可编程计数器组成，计数器的时钟输入与时钟信号相连接，使其能够按照时钟信号的频率进行计数。

数电课程设计数字钟一、课程目标知识目标：1. 理解数字钟的基本原理和组成，掌握数字电路基础知识；2. 学会运用组合逻辑电路设计数字钟的时、分、秒显示部分；3. 掌握数字钟的计时功能，了解其工作过程和调试方法；4. 了解数字钟在实际应用中的优势，如精确度、稳定性等。

技能目标：1. 能够运用所学知识，设计并搭建一个简单的数字钟电路；2. 培养动手实践能力，学会使用相关仪器、工具进行电路搭建和调试；3. 提高问题解决能力，能够分析并解决数字钟运行过程中出现的问题；4. 学会团队协作，与他人共同完成课程设计任务。

情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发创新意识；2. 培养学生的耐心、细心和责任心，养成良好的学习习惯；3. 引导学生关注科技发展，认识数字技术在实际生活中的应用；4. 培养学生的环保意识，注意电子垃圾的处理和回收。

课程性质：本课程为实践性较强的课程，注重培养学生的动手能力和实际操作技能。

学生特点：学生已具备一定的数字电路基础知识，具有较强的求知欲和动手欲望。

教学要求：结合课程性质和学生特点，采用理论教学与实践操作相结合的方式，注重启发式教学，引导学生主动参与课程设计过程，提高学生的实践能力和创新能力。

通过课程目标的分解，确保学生能够达到预定的学习成果，为后续的教学设计和评估提供依据。

二、教学内容1. 数字钟原理及组成- 了解数字钟的基本工作原理- 掌握数字钟的各个组成部分，如振荡器、分频器、计数器、显示电路等2. 组合逻辑电路设计- 学习组合逻辑电路的设计方法- 应用组合逻辑电路设计数字钟的时、分、秒显示部分3. 数字电路基础知识- 复习数字电路基础知识，如逻辑门、触发器、计数器等- 了解不同类型数字电路的特点和应用4. 数字钟电路搭建与调试- 学习数字钟电路的搭建方法- 掌握数字钟电路的调试技巧，分析并解决常见问题5. 教学内容安排与进度- 第一周：数字钟原理及组成，数字电路基础知识复习- 第二周：组合逻辑电路设计，数字钟显示部分设计- 第三周：数字钟电路搭建，初步调试- 第四周：数字钟电路调试，优化与改进6. 教材章节及内容列举- 教材第三章：数字电路基础- 教材第四章：组合逻辑电路- 教材第五章：时序逻辑电路- 教材第六章：数字钟设计与实践教学内容科学、系统，注重理论与实践相结合，以学生动手实践为主，充分调动学生的积极性，培养实际操作能力。

电子数字时钟课程设计报告（数电）第一篇：电子数字时钟课程设计报告(数电)数字电子钟的设计1.设计目的数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，因此得到了广泛的使用。

数字钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。

因此，我们此次设计数字钟就是为了了解数字钟的原理，从而学会制作数字钟。

而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法。

且由于数字钟包括组合逻辑电路和时叙电路。

通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法。

1.1设计指标1.时间以12小时为一个周期；2.显示时、分、秒；3.具有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间； 1.2 设计要求1、电路设计原理说明2、硬件电路设计(要求画出电路原理图及说明)3、实物制作：完成的系统能达到题目的要求。

4、完成3000字的课程设计报告2.功能原理2.1 数字钟的基本原理数字电子钟由信号发生器、“时、分、秒”计数器、LED数码管、校时电路、整点报时电路等组成。

工作原理为时钟源用以产生稳定的脉冲信号，作为数字种的时间基准，要求震荡频率为1HZ，为标准秒脉冲。

将标准秒脉冲信号送入“秒计数器”，该计数器采用60进制计数器，每累计60秒发出一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。

“分计数器”也采用60进制计数器，每累计60分，发出一个“时脉冲”信号，该信号将被送到“时计数器”。

“时计数器”采用24进制计数器，可以实现24小时的累计。

LED数码管将“时、分、秒”计数器的输出状态显示。

校时电路是来对“时、分、秒”显示数字进行校对调整。

2.2 原理框图3.功能模块3.1 振荡电路多谐振荡器也称无稳态触发器，它没有稳定状态，同时无需外加触发脉冲，就能输出一定频率的矩形波形（自激振荡）。

数字逻辑课程设计姓名:学号:班级：计102指导老师:2012-05-20数字钟简要说明数字钟是由振荡器、分频器、计秒电路、计分电路、计时电路组成。

计时有24h和12h两种。

当接通电源或数字钟走时出现误差，都需要对数字钟作手动时分秒时间校正。

一。

任务与要求设计任务：设计一个具有整点报时功能的数字钟要求：1、设计一个有“时”、“分”、“秒”（11小时59分59秒）显示且有校时功能的数字钟。

2、有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间。

3、计时过程具有整点报时功能，当时间到达整点前10秒进行报时。

4、用中小规模集成电路组成数字钟，并在实验箱上进行组装、调试。

5、画出框图和逻辑电路图。

功能：1、计时功能：要求准确计时，以数字形式显示时、分、秒的时间。

小时的计时要求为“12翻1”。

2、校时功能：当数字钟接通电源或者计时出现误差时，需要校正时间（简称校时）。

校时是数字钟应具备的基本功能，一般电子手表都具有时、分、秒等校时功能。

为使电路简单，这里只进行分和小时的校时。

对校时电路的要求是：在小时校正时不影响分和秒的正常计数；在分校正时不影响秒和小时的正常计数。

校时方式有“快校时”和“慢校时”两种。

“快校时”是通过开关控制，使计数器对1Hz 的校时脉冲计数 。

“慢校时”是用手动产生单脉冲作校时脉冲。

3、仿广播电台整点报时：每当数字钟计时快要到整点时发出声响；通常按照4低音1高音的顺序发出间断声响；以最后一声高音结束的时刻为整点时刻。

二、设计方案 电路组成框图：图1 数字钟电路组成框图数字钟电路是一个典型的数字电路系统，其由时、分、秒计数器以及校时和显示电路组成。

其主要功能为计时、校时和报时。

利用60进制和12进制递增计数器子电路构成数字钟系统，由2个60进制同步递增计数器完成秒、分计数，由12进制同步递增计数器完成小时计数。

秒、分、时之间采用同步级联的方式。

开关S1和S2分别是控制分和时的校时。

数电数字钟课程设计一、课程目标知识目标：1. 理解数字时钟的基本原理，掌握数字电路基础知识；2. 学会使用集成门电路设计简单的数字电路，并能正确读取数字时钟电路图；3. 掌握数字时钟各模块（如秒脉冲发生器、计数器、译码器等）的功能及相互关系。

技能目标：1. 能够运用所学知识，设计并搭建一个简易的数电数字钟；2. 培养学生动手实践能力，学会使用相关仪器、工具进行电路连接和调试；3. 提高学生的问题分析和解决能力，能够针对数字时钟故障进行排查和修复。

情感态度价值观目标：1. 激发学生对电子技术的兴趣，培养创新意识和团队合作精神；2. 培养学生严谨、细心的学习态度，养成良好的学习习惯；3. 增强学生对科技发展的关注，认识数字电路在实际应用中的价值。

分析课程性质、学生特点和教学要求，本课程目标旨在使学生在掌握数字电路基础知识的基础上，通过实际操作和设计，提高实践能力和创新意识，培养团队合作精神。

课程目标具体、可衡量，便于教师进行教学设计和评估。

在此基础上，将目标分解为具体的学习成果，为后续教学提供明确的方向。

二、教学内容1. 数字电路基础知识回顾：逻辑门电路、触发器、计数器等基本概念和工作原理。

2. 数字时钟原理：介绍数字时钟的构成、工作原理及各模块功能，如秒脉冲发生器、分频器、计数器、译码器等。

3. 教学案例：选用教材中相关的数字时钟案例，分析其电路原理和设计方法。

- 章节关联：第三章“组合逻辑电路”和第四章“时序逻辑电路”- 列举内容：3.2节“集成门电路”、4.3节“触发器”和4.4节“计数器”4. 实践操作：指导学生使用面包板、集成块等工具，搭建一个简易的数电数字钟。

- 进度安排：实践操作分为两个阶段，第一阶段为电路设计和搭建，第二阶段为电路调试和优化。

5. 故障排查与修复：教授学生针对数字时钟常见故障进行分析和解决的方法。

6. 课后拓展：引导学生关注数字电路在实际应用中的新技术和新发展。

教学内容根据课程目标进行选择和组织，确保科学性和系统性。

数字电路逻辑设计课程设计学校：学院：专业班级：姓名：学号：同组人：课程设计题目数字电子钟设计要求1. 设计一个具有时、分、秒显示的电子钟（23小时59分59秒）。

2. 该电子钟应具有手动校时、校分得功能。

3. 整点报时。

从59分50秒起，每隔2s发出一次“嘟”的信号。

连续5次，最后1次信号结束即达到正点。

设计方案1. 数字电子钟基本工作原理和整体设计方案数字钟实际上是一个对标准频率进行计数的计数电路。

它的计时周期是24小时，由于计数器的起始时间不可能与标准时间（如北京时间）一致所以采用校准功能和报时功能。

数字电子钟是由石英晶体振荡器、分频器、计数器、译码器、显示器和校时电路组成，石英晶体振荡器产生的信号经过分频器作为秒脉冲，秒脉冲送入计数器，计数结果通过时、分、秒译码器显示时间。

秒脉冲是整个系统的时基信号，它直接决定计时系统的精度，将标准秒信号送入“秒计数器”，“秒计数器”采用60进制计数器，每累计60秒发出一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。

“分计数器”也采用60进制计数器，每累计60分钟，发出一个时脉冲信号，该信号将被送到时计数器。

时计数器采用24进制计时器，可实现对一天24小时的计时。

译码显示电路将“时”、“分”、“秒”计数器的输出状态通过显示驱动电路，七段显示译码器译码，在经过六位LED七段显示器显示出来。

整点报时电路时根据计时系统的输出状态产生一个脉冲信号，然后去触发一音频发生器实现报时。

校准电路时用来对“时”、“分”、“秒”显示数字进行校对调整的。

数字电子钟逻辑框图如下：2. 数字电子钟单元电路设计、参数计算和元件芯片选择（1）石英晶体振荡器和分频器石英晶体振荡器的特点是振荡频率准确、电路结构简单、频率易调整。

它还具有压电效应，在晶体的某一方向加一电场，则在与此垂直的方向产生机械振动，有了机械振动，就会在相应的垂直面上产生电场，从而机械振动和电场互为因果，这种循环过程一直持续到晶体的机械强度限止时，才达到最后稳定。

数字钟数字电子课程设计一、课程目标知识目标：1. 理解数字钟的基本原理，掌握数字电子技术的基本概念。

2. 学会使用集成电路芯片，了解其功能及在数字钟中的应用。

3. 掌握数字钟各模块（如秒表、时钟、闹钟等）的工作原理及其相互关系。

技能目标：1. 能够运用所学知识设计简单的数字钟电路，具备实际操作能力。

2. 学会使用相关软件（如Multisim、Proteus等）进行电路仿真，提高实践技能。

3. 培养团队协作能力，学会与他人共同分析问题、解决问题。

情感态度价值观目标：1. 培养学生对数字电子技术的兴趣，激发学习热情，提高自主学习能力。

2. 培养学生严谨的科学态度，注重实践与理论相结合，养成良好的学习习惯。

3. 增强学生的环保意识，注重电子废弃物的合理处理，培养社会责任感。

本课程针对高年级学生，在已有电子技术知识的基础上，进一步深化对数字电子技术的理解。

课程性质为实践性、综合性，要求学生具备一定的理论基础和动手能力。

通过本课程的学习，旨在使学生在理论知识和实践技能上得到全面提升，培养具备创新精神和合作意识的高素质技术人才。

二、教学内容1. 数字电子技术基本原理回顾：逻辑门电路、触发器、计数器等。

2. 集成电路芯片介绍：集成电路的分类、功能及其在数字钟中的应用。

- 侧重于时钟芯片、计数器芯片、显示驱动芯片等。

3. 数字钟工作原理及模块设计：- 秒表模块：基于计时器/计数器的秒表设计。

- 时钟模块：时钟信号的产生、时序控制及时间调整。

- 闹钟模块：闹钟功能的设计与实现。

4. 数字钟电路设计与仿真：- 使用Multisim、Proteus等软件进行电路设计、仿真及调试。

- 熟悉电路图绘制、仿真分析及报告撰写。

5. 实际操作与制作：- 采购元器件、焊接组装数字钟电路板。

- 调试电路、测试功能、解决实际问题。

6. 教学内容的安排与进度：- 原理回顾与芯片介绍（2课时）。

- 数字钟模块设计（4课时）。

- 电路设计与仿真（4课时）。

数字电路课程设计报告设计课题：数字电子钟逻辑电路设计班级：13级电子科学与技术姓名：学号：指导老师：设计时间：2016年1月18日~20日学院：物理与信息工程学院内容摘要数字电子钟是一种用数字显示秒、分、时、日的计时装置，与传统的机械钟相比，它具有走时准确、显示直观、无机械传动装置等优点，因而得到了广泛的应用：小到人们日常生活中的电子手表，大到车站、码头、机场等公共场所的大型数显电子钟。

数字电子时钟是一个对标准频率（1Hz）进行计数的计数电路。

通常使用石英晶体振荡器电路构成数字钟，以保证其频率的稳定。

以16进制芯片74HC161设计成6或10进制来实现时间计数单元的计数功能。

采用CD4511作为显示译码电路。

选择LED数码管作为显示单元电路。

由CD4511把输进来的二进制信号翻译成十进制数字，再由数码管显示出来。

目录一、内容提要二、设计任务和要求三、总体方案选择的论证四、单元电路的设计、元器件选择和参数计算五、电路图六、组装与调试七、所用元器件八、设计总结九、附录十、参考文献数字电子钟逻辑电路设计一、内容提要本次课程设计的目的是通过设计与实验，了解CD4060、CD4511，74HC74、74HCl61、74HC00、74HC04等芯片的功能和管脚排列，进一步理解设计方案与设计理念，扩展设计思路与视野。

二、设计任务和要求用中小规模集成电路设计一台能显示日、时、分秒的数字电子钟，要求如下：1．由晶振电路产生1Hz 标准秒信号。

2．秒、分为00—59六十进制计数器。

3．时为00—23二十四进制计数器。

4．周显示从1—日为七进制计数器。

5．可手动校正：能分别进行秒、分、时、日的校正。

只要将开关置于手动位置，可分别对秒，分、时、日进行手动脉冲输入调整或连续脉冲输入的校正。

三、总体方案的论证系统框图根据设计方案，对照数字电子钟的框图，可分为以下几个模块进行设计：秒脉冲发生器、计数译码、数码显示、校正电路秒脉冲发生器:是数字钟的核心部分，它的精度和稳定度决定了数字钟的质量。

数电 电子钟课程设计一、课程目标知识目标：1. 让学生掌握数字电路基础知识，理解电子时钟的原理与设计方法。

2. 使学生能够运用所学知识分析电子时钟各模块的功能及相互关系。

3. 培养学生运用数字电路知识解决实际问题的能力。

技能目标：1. 培养学生运用所学知识设计、搭建和调试电子时钟的能力。

2. 培养学生团队协作和沟通表达能力，提高项目实施效率。

3. 培养学生运用计算机辅助设计软件进行电子电路设计与仿真。

情感态度价值观目标：1. 培养学生热爱科学、探索科学的精神，增强对数字电路的兴趣。

2. 培养学生严谨、务实的学习态度，养成良好学习习惯。

3. 培养学生具备创新意识和实践能力，提高对电子工程的认知。

课程性质：本课程为实践性较强的课程，结合理论知识，培养学生的实际操作能力和团队协作能力。

学生特点：学生具备一定的数字电路基础，具有较强的学习兴趣和动手能力。

教学要求：结合课程性质、学生特点，明确以下教学要求：1. 讲授与实验相结合，注重理论与实践相结合。

2. 引导学生主动参与，提高学生动手实践能力。

3. 创设情境，激发学生兴趣，培养学生团队协作能力。

4. 注重过程评价，关注学生个体差异，提高教学质量。

二、教学内容1. 数字电路基础知识回顾：逻辑门电路、触发器、计数器等基本概念与功能。

2. 电子时钟原理：介绍电子时钟的组成、工作原理及各模块功能。

3. 电子时钟设计：分析电子时钟各模块电路设计，包括秒脉冲发生器、分频器、计数器、显示译码器等。

4. 电路搭建与调试：指导学生运用所学知识搭建电子时钟电路，并进行调试与优化。

5. 计算机辅助设计：教授学生使用Multisim、Proteus等软件进行电子时钟设计与仿真。

6. 团队协作与项目实施：分组进行项目设计，培养学生团队协作能力和沟通表达能力。

教学内容安排与进度：第一周：回顾数字电路基础知识，介绍电子时钟原理及各模块功能。

第二周：分析电子时钟各模块电路设计，制定项目设计方案。

数字电子钟逻辑电路设计数字电子钟是一种应用广泛的数字化产品，它不仅方便准确地显示时间，还具备功能丰富、外观美观等优点。

本文将介绍数字电子钟的逻辑电路设计，包括时钟信号输入模块、计数模块、显示模块以及设置功能模块等方面。

一、时钟信号输入模块时钟信号输入模块是数字电子钟的核心模块之一，它负责提供准确的时钟信号供其他模块使用。

在设计时钟信号输入模块时，我们可以采用晶振作为时钟源，通过将晶振输出的脉冲信号进行适当的处理，得到精确的时钟信号。

具体而言，我们可以通过使用频率分频电路，将晶振输出的高频脉冲信号分频成我们需要的低频时钟信号。

这样能够降低电路的复杂度，提高系统的稳定性和可靠性。

二、计数模块计数模块是实现数字电子钟时间计数功能的核心模块。

在设计计数模块时，我们可以采用分秒计数和时分计数两种方式。

对于分秒计数，我们可以使用两个计数器分别表示分钟和秒钟，当秒钟计数到59时，分钟计数器加1，同时秒钟计数器清零，从而实现分秒的连续计数。

对于时分计数，我们可以使用两个计数器分别表示小时和分钟，同样采用类似的逻辑实现。

当分钟计数到59时，小时计数器加1，同时分钟计数器清零，从而实现时分的连续计数。

三、显示模块显示模块是数字电子钟的重要组成部分，它负责将计数模块得到的时间信息以合适的形式显示出来。

在设计显示模块时，我们可以采用数码管来显示时间信息。

数码管是一种方便实用的数字显示元件，它可根据控制信号显示0至9的数字。

我们可以通过将计数器输出的二进制信号转换为对应的数码管控制信号，从而实现时间的数字显示。

四、设置功能模块设置功能模块是数字电子钟的附加功能之一，它可以实现时间的设置和调整。

在设计设置功能模块时，我们可以引入按钮和开关等输入元件，通过对输入元件状态的检测和判断，实现时间的设置和调整。

具体而言，我们可以设计一个按钮矩阵用于选择要设置的时间单位（例如时、分、秒），再通过加减按钮来实现时间数值的单步增减操作。

数字钟课程设计报告班级08级自动化2班姓名聂文强学号2008550221指导老师肖业伟日期2010.11.10数字钟课程设计报告一、设计目的通过设计与实践，制作出具有准确显示小时、分、秒的数字钟，且可以校时。

二、功能要求以数字形式显示时、分、秒的时间，小时计数器要求“2翻1”，并要求能手动快校时、快校分或慢校时、慢校分。

三、所需器件及其功能1、七段显示共阴数码管（6个）：数码管是一种半导体发光器件，其基本单元是发光二极管。

共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管。

共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮。

当某一字段的阳极为低电平时，相应字段就不亮。

2、74LS48(6个):七段译码器。

74LS48引脚图3、74LS160(6个)：十进制同步计数器。

其引脚图如下图所示：74LS160引脚图4、555定时器（1个）：555 定时器是一种模拟和数字功能相结合的中规模集成器件。

外接几个电阻和电容可以形成多谐振动器，可以产生脉冲。

5、74LS00（2个）：四2输入与非门。

74LS00引脚图6、74LS04（1个）：六反向器。

74LS04引脚图7、74LS20(1个)：双四输入与非门。

74LS20引脚图8、10uF电容（2个），10nF电容（2个）9、3.3KO电阻（2个），3KO电阻（1个），68KO电阻（1个），2KO可调电阻(1个)10、导线若干11、电路板（1块）需要用到的工具：剥线钳，电烙铁，烙铁架，焊锡，万用表，示波器，电源，镊子。

四、设计步骤1. 数字电子计时器组成原理数字电子计时器的结构框图如下图所示：2、用74LS160实现12进制计数器用整体置零法构成的12进制计数器3、校时电路当接通电源或时钟走时出现误差时，都需要进行时间的校准。

校时是数字钟应用的基本功能，一般电子钟都有时、分、秒校时的功能。

数字电路课程设计数字钟逻辑电路设计
数字钟逻辑电路设计可以参考如下步骤：
1. 确定所需功能：数字钟通常需要显示当前时间、设置闹钟、调整时间等功能。

根据需求确定需要实现的功能。

2. 设计时钟计时电路：时钟计时电路可以使用时钟发生器和计时器组合实现。

时钟发生器用于产生稳定的时钟信号，计时器用于记录时间。

可以选择使用74系列的计数器和分频器来实现。

3. 设计时钟显示电路：时钟显示电路可以使用数码管显示时钟的小时与分钟。

可以使用BCD码->数码管译码器芯片来实现。

4. 设计闹钟功能电路：闹钟功能可以使用定时器和蜂鸣器组合实现。

定时器用于设置闹钟时间，蜂鸣器用于发出闹钟提醒声音。

5. 设计按钮控制电路：按钮控制电路可以使用触发器和门电路组合实现。

触发器用于存储按钮状态，门电路用于控制不同功能的触发。

6. 连接各个模块：根据设计的电路模块连接各个模块，确保信号的正确传递和相互配合。

7. 进行测试和调试：对设计的数字钟逻辑电路进行测试和调试，确保各个功能都可以正常工作。

注意：数字钟逻辑电路设计需要具备一定的数字电路知识和电路设计经验。

在实际设计过程中可能还需要考虑一些细节问题，如时钟信号的精度、电源电压稳定性等。

数字逻辑课程设计课题名称数字时钟班级姓名指导教师日期 2008-6-24前言自从它被发明的那天起，就成为人们生活中必不可少的一种工具，尤其是在现在这个讲究效率的年代，时钟更是在人类生产、生活、学习等多个领域得到广泛的应用。

然而随着时间的推移，人们不仅对于时钟精度的要求越来越高，而且对于时钟功能的要求也越来越多，时钟已不仅仅是一种用来显示时间的工具，在很多实际应用中它还需要能够实现更多其它的功能。

诸如闹钟功能、日历显示功能、温度测量功能、湿度测量功能、电压测量功能、频率测量功能、过欠压报警功能等。

钟表的数字化给人们的生产生活带来了极大的方便，而且大大地扩展了钟表原先的报时功能。

诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、自动起闭路灯、定时开关烘箱、通断动力设备、甚至各种定时电气的自动启用等，所有这些，都是以钟表数字化为基础的。

可以说，设计多功能数字时钟的意义已不只在于数字时钟本身，更大的意义在于多功能数字时钟在许多实时控制系统中的应用。

在很多实际应用中，只要对数字时钟的程序和硬件电路加以一定的修改，便可以得到实时控制的实用系统，从而应用到实际工作与生产中去。

因此，研究数字时钟及扩大其应用，有着非常现实的意义。

数字钟从原理上讲是一种典型的数字电路,其中包括了组合逻辑电路和时序电路.目前,数字钟的功能越来越强,并且有多种专门的大规模集成电路可供选择.目录前言 (2)目录 (2)题目 (2)摘要 (2)关键字 (3)设计要求 (3)正文 (3)1电路结构与原理图 (3)2数码显示器 (3)60进制计数和24进制计数 (4)校时 (7)振荡器 (8)3.计算、仿真的过程和结果 (9)鸣谢 (11)元器件清单 (11)参考文献 (11)总结与体会 (11)教师评语 (12)数字时钟的课程设计摘要:数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，因此得到了广泛的使用。

数字电子钟逻辑电路设计
数字电子钟的逻辑电路设计包括以下步骤：
1. 时钟信号产生器设计：时钟信号产生器是整个数字电子钟的核心部分，它能够产生一个精确的方波信号，用于控制电子时钟的计时。

时钟信号产生器的设计可以使用基本的RC或LC
谐振电路，也可以使用晶体振荡器电路。

2. 计时器设计：数字电子钟需要计时器来记录时间。

计时器一般由两个计数器构成，分别用于计时小时和分钟。

计时器的设计可以使用74系列逻辑门或计数器芯片，例如CD4017。

3. 显示器设计：数字电子钟需要显示器来显示时间。

显示器可以采用数码管或液晶显示屏两种形式。

如果使用数码管，则需要使用BCD到七段数码管转换器芯片；如果使用液晶显示屏，则需要使用驱动芯片来控制液晶显示。

4. 声音效果设计：数字电子钟可以加入报时的声音效果。

声音效果可以使用蜂鸣器或喇叭来实现，需要使用驱动芯片来控制。

5. 电源和外围接口设计：数字电子钟需要电源供电，也需要与外围设备进行通信。

因此，电源和外围接口的设计也是数字电子钟的重要组成部分。

以上就是数字电子钟的逻辑电路设计的基本步骤，通过这些步骤可以实现一个稳定、精确的数字电子钟。
