蒸压加气混凝土砌块自承重墙体高厚比验算

第四章承重墙设计本工业仓库选用纵墙承重方案，屋盖类别为整体式无檩条体系钢筋混凝土屋盖，横墙的最大间距s=6.0×5=30.0m<32m，因此本房屋属刚性方案。

此工程结构布置图如下图4-1 结构布置图墙体采用Mu10普通粘土砖、M5混合砂浆砌筑，墙厚均为370mm.由于本地区的基本风压值较小，房屋层高3.3m小于4m，房屋总高小于28m，设计时可不考虑风荷载的影响。

4.1高厚比验算]=24.本设计采用的砂浆最强强度等级M5，根据GB5003第6.1.1墙身允许高厚比[4.1.1纵墙高厚比对于第一、二层外纵墙，梁跨6.0m，墙厚370mm，应加设壁柱，属带壁柱墙，其几何特征为图4-2 带壁柱砖墙截面截面面积 A=0.37×4.5+0.12×0.49=1.72m 2=1720000mmy 轴方向形心坐标 y 1=72.106.037.049.012.02/37.05.437.0）（+⨯⨯+⨯⨯=0.194m=194mm y2=490-194=296mm截面惯性矩 I=【4500×3703/12+4500×370×（194-370/2）2】+【490×1203/12+490×120×（296-120/2）2】=224.75×108mm 4回转半径 i=A I /=√（224.75×108/1720000）=114.3mm截面折算厚度 h T =3.5i=3.5×114.3=400.1mm考虑窗洞的影响2μ=1—0.4s b s =1-0.4×2.1/6.0=0.861）对于第一层外纵墙，s>H ，所以H 0=1.0H=3.3+0.5=3.8m,β=0H / h T =3.8/0.4001=9.50<2μ[]β=0.86⨯24=20.64，满足要求.1）对于第二层外纵墙，s>H ，所以H 0=1.0H=3.3m,β=0H / h T =3.3 /0.4001=8.25<2μ[]β=0.86⨯24=20.64，满足要求.4.1.2壁柱间墙高厚比验算壁柱间墙H<s=6.0m<2H,取一层墙高，则有，H 0=0.4s+0.2H=0.4×6+0.2×3.8=3.16mβ=0H / h =3.16 /0.37=8.54<2μ[]β=0.86⨯24=20.64故壁柱间墙高厚比,满足要求。

蒸压加气混凝土砌块检验报告蒸压加气混凝土砌块是一种新型的建筑材料，具有轻质、保温、隔热、保水、耐火等优点。

为了确保蒸压加气混凝土砌块的质量和安全性，每批产品都需要进行严格的检验。

本文将对蒸压加气混凝土砌块检验报告进行详细说明。

一、检验目的二、检验内容1.抗压强度检验：通过压力试验，计算并评估蒸压加气混凝土砌块的抗压强度。

2.密度检验：使用密度计对蒸压加气混凝土砌块进行密度检测，确保其符合国家标准要求。

3.吸水率检验：浸泡蒸压加气混凝土砌块一定时间后，通过称重法计算吸水率，评估其保水性能。

4.耐火性检验：通过高温试验，观察蒸压加气混凝土砌块在高温条件下的耐火性能。

5.尺寸偏差检验：对蒸压加气混凝土砌块的尺寸进行测量，评估其尺寸偏差是否符合标准要求。

三、检验方法1.抗压强度检验：按照国家标准，使用压力计对样品进行均匀加载，记录加载过程中的压力变化，计算抗压强度。

2.密度检验：使用密度计对样品进行测量，取样品的平均值作为实际密度，并与国家标准要求进行比较。

3.吸水率检验：将蒸压加气混凝土砌块置于水中一定时间后取出，用纸巾擦干表面水分，称重，计算吸水率。

4.耐火性检验：将蒸压加气混凝土砌块置于高温炉中加热，观察其在高温下的变形、开裂等情况。

5.尺寸偏差检验：使用尺子或测量工具对蒸压加气混凝土砌块的长、宽、高进行测量，与国家标准进行比较。

四、检验结果及评价1.抗压强度：蒸压加气混凝土砌块的抗压强度应达到国家标准，评价其是否符合要求。

2.密度：蒸压加气混凝土砌块的实际密度应与国家标准要求相符，评价其密度是否合格。

3.吸水率：蒸压加气混凝土砌块的吸水率应小于国家标准要求，评价其保水性能是否合格。

4.耐火性：观察蒸压加气混凝土砌块在高温下的变形、开裂等情况，评价其耐火性能。

5.尺寸偏差：对蒸压加气混凝土砌块的尺寸进行测量，并与国家标准要求进行比较，评价其尺寸偏差是否合格。

五、结论根据以上检验内容和检验结果，对蒸压加气混凝土砌块的质量进行评估和判断，对产品是否合格给出结论。

蒸压加气混凝土砌块检验分析本文章由鑫运重工整理发布一、简介及特点蒸压加气混凝土砌块主要是用水泥、石灰和砂子、粉煤灰、矿渣等配料并加入铝粉作加气剂，经加水搅拌、浇注成型、发气膨胀、预养切割，再经高压蒸汽养护而成的多孔砌块。

蒸压加气混凝土砌块具备比粘土砖更好的性能，如它的单位体积重量是粘土砖的三分之一，保温性能是粘土砖的3-4倍，隔音性能是粘土砖的2倍，抗渗性能是粘土砖的一倍以上，耐火性能是钢筋混凝土的6-8倍。

因此受到广大客户的青睐。

二、应用范围随着蒸压加气混凝土砌块优势的不断凸显，被广泛应用于高层住宅、写字楼、宾馆、医院、学校等建筑物非承重墙体等建筑。

三、产品分类1、砌块按抗压强度和体积密度分级：（1）强度级别有：A1.0，A2.0，A2.5，A3.5，A5.0，A7.5，A10七个级别。

（2）体积密度级别有：B03，B04，B05，B06，B07，B08六个级别。

2、砌块按尺寸偏差与外观质量、体积密度和抗压强度分为：（1）优等品（A）、一等品（B）合格品（C）三个等级。

3、砌块产品标记：按产品名称（代号ACB）、强度级别、体积密度级别、规格尺寸、产品等级和标准编号的顺序进行标记。

4、标记示例：强度级别为A3.5、体积密度级别为B05、优等品、规格尺寸为600mm×200mm×250mm的蒸压加气混凝土砌块，其标记为：ACB A3.5 B05 600×200×250A GB11968四、检验规则1、型式检验（1）有下列情况之一时，进行型式检验。

a) 新厂生产试制定型鉴定。

b) 正式生产后，原材料、工艺等有较大改变，可能影响产品性能时。

c) 正常生产时，每年应进行一次检查。

d) 产品停产三个月以上，恢复生产时。

e) 出厂检验结果与上次型式检验有较大差异时。

f) 国家质量监督机构提出进行型式检验的要求时。

（2）判定规则：a）若受检的80块砌块中，尺寸偏差和外观不符合规定的砌块数量不超过7块时，判该批砌块符合相应等级；若不符合规定的砌块数量超过7块时，判该批砌块不符合相应等级。

蒸压加气混凝土砌块检测细则.doc蒸压加气混凝土砌块检测实施细则一、依据标准：GB/T11968－2006《蒸压加气混凝土砌块》GB/T11969— 2008《蒸加气混凝土性能试验方法》二、适用范围：本细则适用于检测粉煤灰为主要原料，经蒸压加气成型，主要用于填充墙的蒸压加气混凝土砌块。

三、取样规定：同品种、同规格、同等级的砌块，以 10000 块为一批，随机抽取50 块砌块，进行尺寸偏差、外观检验。

四、参数检验：抗压强度、干密度蒸压加气块抗压强度及干体积密度检验实施细则一、检验原理：通过对试样的加工处理，对其进行加压，得出破坏荷载，求出抗压强度值，可知其承受荷载的能力 ; 同时测量体积密度来判断其强度等级。

二、环境要求：本试验应在常温干燥环境下进行。

三、仪器设备：1 材料试验机，试验机的相对误差不大于±1%，其下加压板为球绞支座，预期最大破坏荷载在量程的 20%-80%之间。

2 钢板直尺：规格为300mm，精度为；3 托盘天平，称量2000g，感量 1g；4 电热鼓风干燥箱，0-200 ° C；7 低温箱：最低工作温度－30° C 以下；8 恒温水槽：水温（20±5）° C。

四、实验操作：一、试验的准备1.随机抽取 50 块砌块，进行尺寸偏差、外观检验。

2. 从外观和尺寸偏差检验合格的砌块中，随机抽取6 块砌体制作试件。

进行如下项目检验：（ 1）干密度 3 组 9块；（ 2）强度级别 3 组 9块；二、试样制备1、试样制备要采用机锯或刀锯，锯时不得把试样弄湿。

2、体积密度、抗压强度，要沿制品发气方向中心部分上、中、下顺序锯取一组。

块上表面距制品的顶面30mm，“中”块在制品正中处，“下”块下表面离制品的底面“上”30mm。

制品的高度不同，试样的间隔稍有不同。

3、试样必须逐块编号，并且要标明锯取部位和发气方向。

同时在锯取时要保持试样的外形，如为立方体试样必须是正立方体，表面必须平整，不应有裂缝或明显缺陷，尺寸允许偏差为± 2mm；试样承压面的不平度是每100mm不超过，承压面与相邻面的不垂直度不能超过± 10。

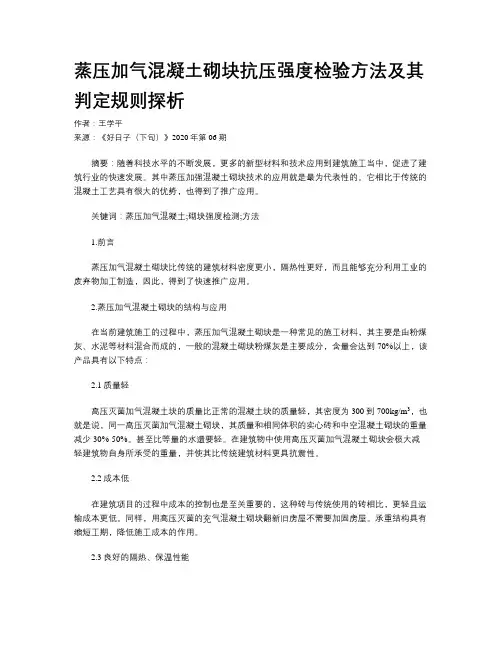

蒸压加气混凝土砌块抗压强度检验方法及其判定规则探析作者：王学平来源：《好日子（下旬）》2020年第06期摘要：随着科技水平的不断发展，更多的新型材料和技术应用到建筑施工当中，促进了建筑行业的快速发展。

其中蒸压加强混凝土砌块技术的应用就是最为代表性的。

它相比于传统的混凝土工艺具有很大的优势，也得到了推广应用。

关键词：蒸压加气混凝土;砌块强度检测;方法1.前言蒸压加气混凝土砌块比传统的建筑材料密度更小，隔热性更好，而且能够充分利用工业的废弃物加工制造，因此，得到了快速推广应用。

2.蒸压加气混凝土砌块的结构与应用在当前建筑施工的过程中，蒸压加气混凝土砌块是一种常见的施工材料，其主要是由粉煤灰、水泥等材料混合而成的，一般的混凝土砌块粉煤灰是主要成分，含量会达到70%以上，该产品具有以下特点：2.1质量轻高压灭菌加气混凝土块的质量比正常的混凝土块的质量轻，其密度为300到700kg/m3，也就是说，同一高压灭菌加气混凝土砌块，其质量和相同体积的实心砖和中空混凝土砌块的重量减少30%-50%。

甚至比等量的水還要轻。

在建筑物中使用高压灭菌加气混凝土砌块会极大减轻建筑物自身所承受的重量，并使其比传统建筑材料更具抗震性。

2.2成本低在建筑项目的过程中成本的控制也是至关重要的，这种砖与传统使用的砖相比，更轻且运输成本更低。

同样，用高压灭菌的充气混凝土砌块翻新旧房屋不需要加固房屋。

承重结构具有缩短工期，降低施工成本的作用。

2.3良好的隔热、保温性能蒸汽加气混凝土砌块在设计的过程中就考虑了其隔热、隔音因素，其内部有许多小孔，这些孔中的空气层会降低导热性和吸声性。

因此，与其它建筑材料相比较，高压灭菌的加气混凝土砌块具有更强的隔热，隔音和吸声效果。

研究结果表明，高压灭菌加气混凝土其材质的导热系数为0.11至016W/（mK），其隔热效果是实心砖的5倍，比中空混凝土砖的隔热效果高3倍。

2.4耐火性强蒸压加气混凝土砌块是一种不会自行燃烧并且传热系数相对较低的无机材料。

砌体高厚比验算详解及例题1.欧阳引擎（2021.01.01）2. 计算公式墙、柱高厚比按下式进行验算：式中0H —墙、柱的计算高度，按表8－3采用；h —墙厚或矩形柱相对应的边长；1μ—非承重墙允许高厚比的修正系数。

51902124011.μmm h . μmm h ====时，时，mm h mm 90240>>可按插入法取值。

2μ——有门窗洞口的修正系数。

按下式计算：式中s ——相邻窗间墙之间或壁柱之间距离；s b ——在宽度范围内的门窗洞口宽度[β]——墙、柱的允许高厚比。

3. 计算步骤及要点（1） 计算构件的实际高厚比，即计算高度和相应方向边长的比值，对于墙体来说，也就是计算高度和墙体厚度的比值。

（2） 判断所验算的墙体是否为承重墙，如果是承重墙，则1 1.0μ=，即不需要进行修正，否则，需要按照墙体厚度进行修正。

（3） 计算有门窗洞口的修正系数2μ，要注意计算所得值大于等于0.7，否则取为0.7。

（4） 判断墙体实际高厚比是否小于允许高厚比，即[]012H hβμμβ=≤是否成立。

成立，则意味着墙体的高厚比满足要求。

4. 举例分析〔例题〕某单层食堂，横墙间距S ＝26.4m ，为刚性方案，H 0=H ，外纵墙承重且每3.3m 开间有一个1500×3600mm 的窗洞，墙高H=4.5m ，墙厚240mm ，砂浆采用M2.5。

试验算外纵墙的高厚比是否满足要求。

【β】＝22【解】外墙承重，故0.11=μ；外墙每开间有1.5m 宽的窗洞，：不满足要求。

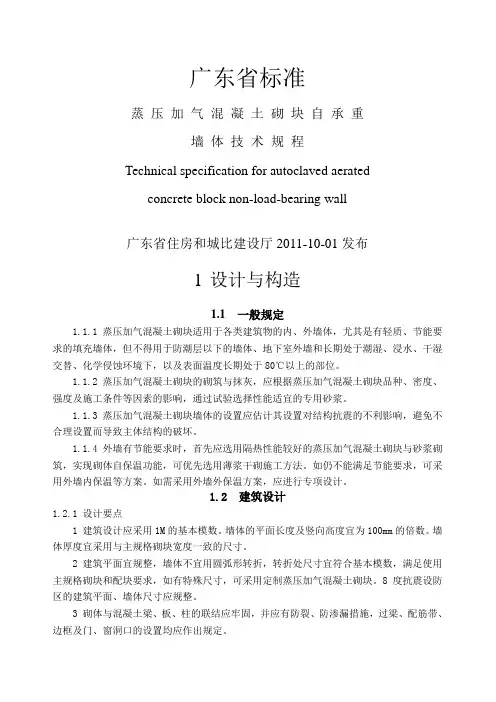

广东省标准蒸压加气混凝土砌块自承重墙体技术规程Technical specification for autoclaved aeratedconcrete block non-load-bearing wall广东省住房和城比建设厅2011-10-01发布1设计与构造1.1一般规定1.1.1 蒸压加气混凝土砌块适用于各类建筑物的内、外墙体，尤其是有轻质、节能要求的填充墙体，但不得用于防潮层以下的墙体、地下室外墙和长期处于潮湿、浸水、干湿交替、化学侵蚀环境下，以及表面温度长期处于80℃以上的部位。

1.1.2 蒸压加气混凝土砌块的砌筑与抹灰，应根据蒸压加气混凝土砌块品种、密度、强度及施工条件等因素的影响，通过试验选择性能适宜的专用砂浆。

1.1.3 蒸压加气混凝土砌块墙体的设置应估计其设置对结构抗震的不利影响，避免不合理设置而导致主体结构的破坏。

1.1.4 外墙有节能要求时，首先应选用隔热性能较好的蒸压加气混凝土砌块与砂浆砌筑，实现砌体自保温功能，可优先选用薄浆干砌施工方法。

如仍不能满足节能要求，可采用外墙内保温等方案。

如需采用外墙外保温方案，应进行专项设计。

1.2 建筑设计1.2.1 设计要点1 建筑设计应采用1M的基本模数。

墙体的平面长度及竖向高度宜为100mm的倍数。

墙体厚度宜采用与主规格砌块宽度一致的尺寸。

2 建筑平面宜规整，墙体不宜用圆弧形转折，转折处尺寸宜符合基本模数，满足使用主规格砌块和配块要求，如有特殊尺寸，可采用定制蒸压加气混凝土砌块。

8度抗震设防区的建筑平面、墙体尺寸应规整。

3 砌体与混凝土梁、板、柱的联结应牢固，并应有防裂、防渗漏措施，过梁、配筋带、边框及门、窗洞口的设置均应作出规定。

4 砌体上的孔、洞，以及管、线、盒在墙体内的尺寸位置，应在设计时预留和规定，并应说明孔洞周边的加固和防渗漏要求。

5 砌体应做双面抹灰，抹灰和饰面必须满足防水、防火、建筑节能和隔声要求。

6 空调设备、防盗网等重物吊挂，均应在建筑平面、立面设计时统一考虑，宜充分利用阳台、挑板、花池等安放。

关于大空间建筑超高超长砌块墙的允许高厚比问题大型体育场馆、轨道交通、公共建筑经常出现超高超长砌块墙体，其允许高厚比有可能超过《砌体结构设计规范》第6.1.1条强制性条文，必须加以验算，保证其稳定性，确保安全。

一．高厚比验算（以刚性方案房屋自承重砼砌块墙为例）≤u1u2u c[β]砼砌块墙的高厚比β=H0t砼砌块墙的允许高厚比[β]=22~26，当砂桨强度等级为M2.5、M5.0、M7.5时，分别取22、24、26。

墙厚修正系数 u1=1.2~1.5,当自承重墙厚为90、190、240mm时，分别取1.5、1.3、1.2。

门窗洞口修正系数 u2=0.7~1.0,当洞口宽占墙长的0%、25%、50%、75%时，分别取1.0、0.9、0.8、0.7。

构造柱提高系数 u c=1.0~1.25,当砼砌块墙每隔4、3、2、1m设1根宽为200mm的构造柱时，分别取1.05、1.067、1.1、1.25。

190厚砌块墙的高厚比:最小值βmin=22*1.3*0.7*1.00=20.02。

[M2.5、240、75%、>4m]通常值β =24*1.3*0.9*1.05=29.48。

[M5.0、190、25%、4m]最大值βmax=26*1.3*1.0*1.10=37.18。

[M7.5、190、 0%、2m] 下表为当洞口宽占墙长不超过25%，每隔4m设1根200mm宽构造柱时，满足高厚比要求的最高砌筑高度：注: 洞口宽占墙长不超过25% u2=0.9，每隔4m设1根200mm宽构造柱u c=1.05二．定性概念1．砌块墙的高厚比约为20~35，通常为25~32，估算时可取28。

2．按高厚比为28估算的砌体高度：190墙，为5.3m；240墙，为6.7m。

290墙，为8.1m。

3．增大墙厚可直接提高墙体允许砌筑高度，效果明显。

4．设置构造柱、提高砂桨强度等级可提高墙体允许砌筑高度，但效果有限。

5．当砌体高厚比接近25时必须进行精确验算。

蒸压加气混凝土砌块检验制度
1、检验项目：
出厂检验的项目包括：尺寸偏差、外观、抗折强度和抗压强度。

2、批量：
每10万块砖为一批，不足10万块砖亦为一批，但不得少于2万块。

3、抽样
（1）用机械随机抽样法抽取100块砖进行尺寸偏差、外观检验。

（2）从尺寸偏差、外观合格的砖样中按随机抽样法抽取3组15块砖样（每组5块）。

其中2组进行抗压强度和抗折强度试验，1组备用。

4、判定。

（1）若尺寸倪差、外观不符合表1优等品规定的砖不超过10块，判该批砖尺寸偏差、外观为优等品；不符合一等品规定的砖数不超过10块，判该批砖为一等品；不符合合格品规定的砖数不超过10块，判该批砖为合格品。

若不符合合
格品规定的砖数超过10块，可将这批砖中尺寸偏差、外观不合格的产品挑出，组成新的批量，重新抽样检验。

（2）该批砖的抗折强度和抗压强度级别由2组试验平均值和最小值按表2判定。

（3）每批砖的等级根据表1、表2、表3判定。

5、复验
（1）购贷单位对出厂产品检验结果有异议时，可会同生产厂按本标准规定的抽样方法抽取样品，委托产品质量监督检验机构进行复验。

复验项目包括抗折强度、抗压强度、抗冻性、尺寸偏差、外观或其中部分指标。

（2）砖的尺寸偏差、外观复验在生产厂内进行。

安徽省地方标准蒸压加气混凝土砌块砌体工程施工及质量验收规程DB34/T766-20071 总则1.0.1 为了节约能源，改善砌块热工性能，规范蒸压加气混凝土砌块的砌筑和墙面抹灰工程的施工及验收，防止砌体开裂、空鼓，做到技术先进、经济合理、安全适用，确保质量，制定本规程。

1.0.2 本规程适用与安徽省境内工业与民用建筑以蒸压加气混凝土砌块为墙体材料的非承重保温砌体工程及质量验收。

承重砌体可参照执行。

1.0.3 蒸压加气混凝土砌块工程的施工及质量验收，除应符合本规程外，尚应符合国家和行业现行的相关标准、规范和规程的要求。

2 术语、符号2.1.1 蒸压加气混凝土砌块以水泥、石灰、粉煤灰或英砂为基本原料，铝粉作发气剂，经浇筑成型、静停、预养、切割、蒸压养护而成的砌块。

当基本原料采用粉煤灰时，称为蒸压煤粉灰加气混凝土砌块；当基本原料采用石英砂时，称为蒸压石英砂加气混凝土砌块。

本规程皆简称为砌块。

2.1.2 专用砌筑砂浆由水泥、砂、掺合外加剂制成的用于蒸压加气混凝土砌块的砌筑材料。

2.1.3专用抹面砂浆由水泥或石膏、外加剂和砂制成的用于蒸压加气混凝土砌块的抹面材料。

2.1.4 外墙外表面建筑物暴露在室外自然环境中的墙体表面。

2.1.5 内墙面建筑物室内空间的墙体表面。

2.1.6 施工质量控制等级按质量控制和质量保证若干要素对施工技术水平所作的分级。

2.1.7 见证取样检测在监理单位或建设单位监督下，由施工单位有关人员现场取样，并送至具备相应资质的检测单位所进行的检测。

2.2符号2.1.1 材料PU-发泡型聚氨酯材料2.2.2 材料性能A-砌块强度等级；M-专用砌筑和抹面砂浆强度等级3 材料质量要求3.0.1 砌块产品的各项技术性能指标应符合现行国家标准《蒸压加气混凝土砌块》GB11968的规定，并应满足设计要求。

3.0.2 进入施工现场的砌块应在出斧存放28天后砌筑上墙；出厂产品应附产品合格证和质量保证书；施工前，应见证取样检测，检验合格后方可使用。
