扩声个性化设计的实质就是以人为本的扩声清晰度之设计——兼述北京师范大学体育馆扩声工程个性化设计2010-6-1 祝科（总工）一、概述扩声工程个性化设计实质就是以人为本，以最佳效果为目的的两方面设计1. 针对各个不同声场环境的扩声清晰度设计2. 服务于扩声清晰度的功能与管理控制设计目前的问题是：业主投入各种项目的扩声资金不断提高，扩声清晰度却一直不高，但却能通过验收！原因之一：工程验收的五项扩声指标里，目前暂时没有规定可测量的清晰度STTPA指标，因此满足扩声五项指标要求后还听不清也只能验收！原因是扩声五项指标是为清晰度服务的必要条件，但它们不是实现扩声清晰度的充分条件（要达到多种语言可懂度，清晰度STTPA指标要大于0.50 STI以上）原因之二：投入巨大资金做建声处理后的大型场馆，混响时间很难达标。

其原因很复杂………实际的混响时间往往比设计的偏长，这种环境下选择常规音箱、多声源布局扩声方式，语言清晰度很难达标。

围绕体育场馆的扩声清晰度设计主要有三个部分。

首先：语言清晰度的设计是第一位的，如何配置扩声系统设备来实现语言清晰度；如何实现音乐丰满度及多种功能的实现。

其次：是扩声系统五项技术指标如何设计，实质上也是语言清晰度的设计，只是必要条件而已。

语言清晰度的设计，并结合该项目招标要求的五项扩声技术指标的设计，这才是扩声清晰度的充分必要条件。

尤其是奥运会体育场馆提出语言可懂度STIPA＞0.50的技术指标，使其扩声系统设计指标更加完善。

最后：是声学EASE软件仿真模型设计，是在工程设计阶段，就可预测体育场馆竣工后的语言清晰度（语言辅音清晰度损失率的百分比）。

笔者例举北京师范大学体育馆之扩声工程个性化设计，就是依照上述之三个部分，按顺序进行设计的。

本体育馆是北京奥运会的美国国家队各项目参赛队的专用综合热身馆，也是备受关注的最著名的梦之队——美国国家篮球队热身的地方。

美国方面要求语言扩声能让队员们“很轻松的听清楚”，竟然要求达到扩声语言清晰度STIPA＞0.70（超过普通小型会议室的扩声语言清晰度要求）国内对于扩声清晰度方面的实践经验与研究相对落后和缺乏，不太适应这种非常高的清晰度要求. 截至目前，国内还没有哪个体育场馆的扩声语言清晰度有如此之高的要求！美国人测试认为：200Hz-4KHz间（1/3倍频程）对语言清晰度贡献之和为91.5％中国人测试认为：200Hz-4KHz间（1/3倍频段）对语言清晰度贡献之和为93.8％美国声学专家唐•戴维斯说：“提供平滑的频响比扩展频响更重要！由增加频带宽度所引起的听觉感受，弱于不平坦的频响所带来的差别感受，对此很少有人能理解”。

体育馆扩声系统解决方案目录一、设计理念二、设计方法三、功能概述四、设备简介五、声场声压图六、电力电源系统要求七、工程保障与服务方案一、设计理念理念：体育馆的固定音响系统的设计是以满足播发各类音乐、广播和比赛语言扩声的使用要求为主，在使用功能上不同于厅堂扩声，也不同于剧场扩声，它有其特殊性，除保证语言的清晰度要高及音质柔和、有大动态范围、声压覆盖要均匀外，还要求设备的功率要大并留有余量，因此我们在方案设计及设备选型上以满足使用的稳定性和可靠性为主，这是我们始终坚持的设计理念和指导思想。

音质优化以音质为设计的核心。

要达到这一目标必须以设备的选用为首要条件，我们在这里所选用的都是高保真产品，并配有先进、合理的系统设计，保证了音质的优化。

先进性该扩声系统采用当今音响技术发展的最新成就以及相应的新产品、新技术、新工艺、所采用的技术和产品代表了当前的发展方向以使整个工程具有国内一流水平。

成熟性所采用的技术和产品应当是成熟的技术和经过考核的产品。

可扩充性一是体育馆根据应用需要扩充功能或提高性能时，本系统能方便地通过添加、扩充、升级等方式来扩大规模或提升功能。

二是随着技术以及文娱活动的发展。

本扩声系统能很方便的进行改进和扩充以适应技术的新需要和多种娱乐的要求。

体育场馆的扩声系统设计包括建声和电声两方面的内容；前者主要是控制混响时间和音质缺陷；后者则要保证馆内有足够的声压级，均匀的声场分布以及不同功能时所要求的声学效果。

两者相辅相成，只有相互密切配合才有可能使合理的投资而获得良好的艺术和音质效果。

二、设计方法由于体育馆需要满足比赛时的裁判语音传声时良好的语言可懂度和播放音乐应有清晰的中高音，除此之外担任扩声的音箱需将整场观众席和比赛场地的声场覆盖均匀，音响设备要能达到音乐的高频明亮、中频有力、低频丰满，音乐的层次分明，场内各处要有合适的响度和均匀度，扩声系统有较高的传声增益为了达到很好的扩声效果因此我们在对音响系统的设计中参考了相关国家标准《中华人民共和国广播电影电视部厅堂扩声系统声学特性指标GYJ25-86》中所规定的音乐/语言兼用扩声系统一级标准。

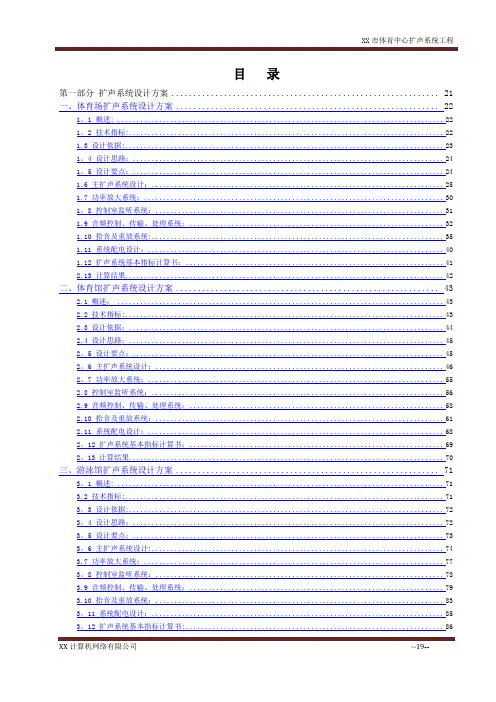

目录第一部分扩声系统设计方案 (21)一、体育场扩声系统设计方案 (22)1。

1 概述: (22)1。

2 技术指标: (22)1.3 设计依据: (23)1。

4 设计思路： (24)1。

5 设计要点： (24)1.6 主扩声系统设计： (25)1.7 功率放大系统： (30)1。

8 控制室监听系统： (31)1.9 音频控制、传输、处理系统： (32)1.10 拾音及重放系统: (35)1.11 系统配电设计： (40)1.12 扩声系统基本指标计算书： (41)2.13 计算结果 (42)二、体育馆扩声系统设计方案 (43)2.1 概述： (43)2.2 技术指标: (43)2.3 设计依据： (44)2.4 设计思路： (45)2。

5 设计要点： (45)2。

6 主扩声系统设计： (46)2。

7 功率放大系统： (55)2.8 控制室监听系统： (56)2.9 音频控制、传输、处理系统： (58)2.10 拾音及重放系统： (61)2.11 系统配电设计： (68)2。

12 扩声系统基本指标计算书： (69)2。

13 计算结果 (70)三、游泳馆扩声系统设计方案 (71)3。

1 概述: (71)3.2 技术指标: (71)3。

3 设计依据: (72)3。

4 设计思路： (72)3。

5 设计要点： (73)3。

6 主扩声系统设计: (74)3.7 功率放大系统： (77)3。

8 控制室监听系统： (78)3.9 音频控制、传输、处理系统： (79)3.10 拾音及重放系统： (83)3。

11 系统配电设计： (85)3。

12 扩声系统基本指标计算书: (86)3.13 计算结果 (86)四、主要投标品牌 (87)五、投标货物偏离表 (90)5.1、体育场投标货物偏离表 (90)5.2、体育馆投标货物偏离表 (93)5。

3、游泳馆投标货物偏离表 (97)六、投标货物清单 (98)6。

1、体育场投标货物清单 (98)6。

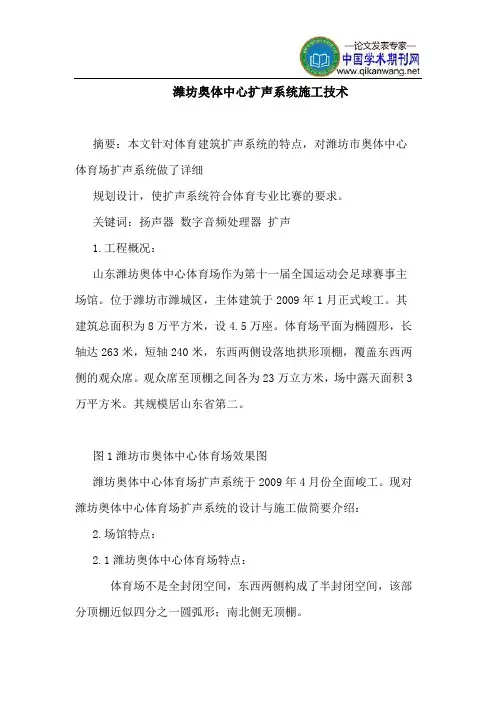

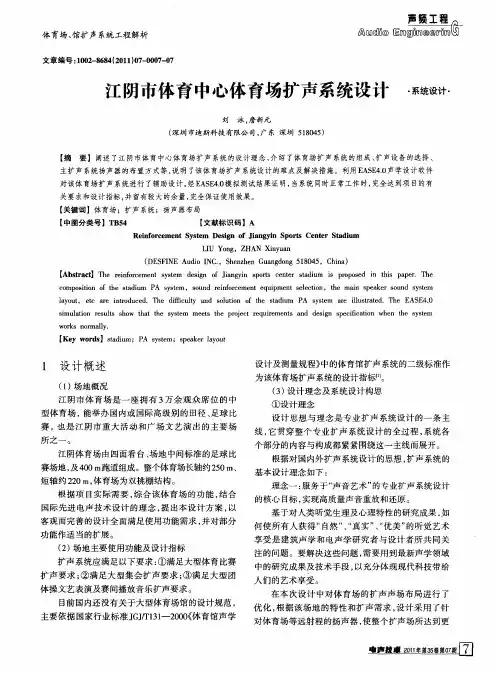

潍坊奥体中心扩声系统施工技术摘要：本文针对体育建筑扩声系统的特点，对潍坊市奥体中心体育场扩声系统做了详细规划设计，使扩声系统符合体育专业比赛的要求。

关键词：扬声器数字音频处理器扩声1.工程概况：山东潍坊奥体中心体育场作为第十一届全国运动会足球赛事主场馆。

位于潍坊市潍城区，主体建筑于2009年1月正式峻工。

其建筑总面积为8万平方米，设4.5万座。

体育场平面为椭圆形，长轴达263米，短轴240米，东西两侧设落地拱形顶棚，覆盖东西两侧的观众席。

观众席至顶棚之间各为23万立方米，场中露天面积3万平方米。

其规模居山东省第二。

图1潍坊市奥体中心体育场效果图潍坊奥体中心体育场扩声系统于2009年4月份全面峻工。

现对潍坊奥体中心体育场扩声系统的设计与施工做简要介绍：2.场馆特点：2.1潍坊奥体中心体育场特点：体育场不是全封闭空间，东西两侧构成了半封闭空间，该部分顶棚近似四分之一圆弧形；南北侧无顶棚。

顶棚高度较高，离地最高处达到52米，观众席至顶棚之间空间大，容积达到23万立方米。

顶棚结构内，混响时间较长。

经实测1000赫兹，混响时间长达3秒。

马道高度高且不在同一水平面上，呈圆弧形。

控制室至功率放大器室信号传输距离远且线路复杂。

2.2扩声深化设计根据体育场的现场特点，潍坊奥体中心体育场主扩声深化设计方案如下：由于该体育场顶棚内东西侧观众席封闭空间容积较大，混响时间长，对语音清晰度影响较大；马道呈圆弧形，扬声器无法吊挂在同一水平面上且落差较大，造成各点扩声环境迥异；南北侧看台无顶棚结构，容易造成声音外溢，对体育场外部造成声污染。

所以，采用β3 onax系统的s12l、s15l高声压扬声器以分散式布局对体育场观众席及比赛场地进行均匀扩声。

其优点如下：单只扬声器的要求较低，可选择的范围大，在满足马道承重前提下有更多的选择。

相对于集中式布局，分散的扬声器距离观众席较近，直达声较强，反射声的烦扰小，有利于提高清晰度，同时，声功率较小，声音不易外溢，降低了声污染。

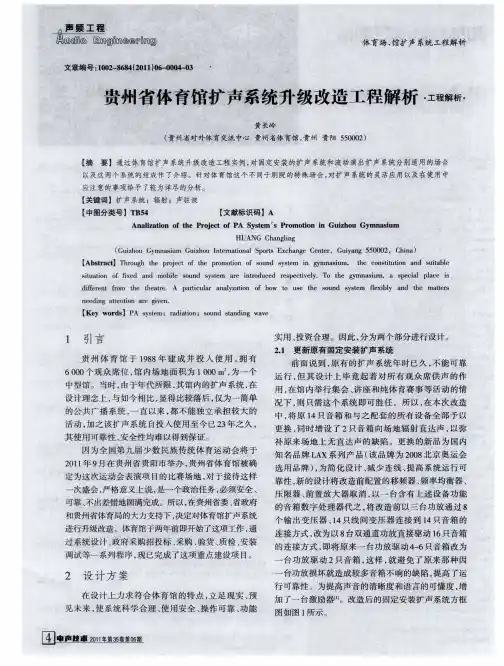

报告厅、会议室、体育馆音响扩声系统设计说明一、概述音响设计内容包括：1、500人报告厅音响系统；2、200人报告厅音响系统；3、体育馆音响系统；二、500人报告厅2.1.项目概况：报告厅长约23米，宽约24米，高度约4.5米，面积约550平米，阶梯式房间。

2.2.设计依据《厅堂、体育场馆扩声系统设计规范》(GB28049 —2011)《厅堂扩声系统声学特性指标》(GYJ25—86)《厅堂扩声特性测量方法》(GB4959—85)《会议系统电及音频性能要求》(GBJ76—84)《声系统设备互连用连接器的应用》(GB/T14197—93)《客观评价厅堂语言可懂度的RASTI法》(GB/T14476—93)《厅堂混响时间测量规范》(GBJ76—84)《民用建筑电器设计规范》(JGJ/T16—92)2.3.学设计：500人报告厅作为学院内中型会议发言、报告等语言扩声为主，兼顾文娱活动的重要场所。

需提出合理的声学设计方案，保证清晰度，不能有声学缺陷，满足语言扩声的要求，电声系统需保证均匀的声场分布。

2.4.系统设备器材选用原则：可靠性：系统应具有长期稳定工作能力，选用设备均应符合国家的或国际的有关标准，而且是全新的未使用过的产品，均有合格证、质保书、产地证明、测试资料等质量保证依据。

实用性:扩声系统必须满足技术指标和功能要求，具有可实现性，操作方便，维护容易。

先进性：在满足实用性，可靠性的前提下，应是先进的系统，主要设备应采用和著名品牌的产品，系统的设计应采用先进的设计手段和理念。

一致性：系统必须具有较高的性价比，实用不夸张，高档而不奢侈。

2.5.接地要求：保证系统需良好接地，应符合安全要求，避免交流声，应用基础接地其接地电阻小于1欧姆，单独接地装置接地，其接地电阻小于4欧姆。

供货方可提出具体要求。

2.6.系统说明扩声系统：必须在确认建声满足要求的大前提下，才可进行电声声场的设计工作。

通常情况下，声场设计按照会议室结构类型来进行音箱选型和分布形式的设计。

体育场馆扩声系统综述作者：王福津来源：《演艺科技》2019年第01期自北京成功申办2008年奥运会以来，为满足奥运会体育比赛的需要，在北京和其周边地区已开始新建或改建30余座现代体育场馆，并带动了全国各地兴建体育场馆的热潮。

随着科技的进步与经济的发展，我国新世纪建设的体育场馆与以往的体育场馆相比，无论是建筑形式与格局，还是使用功能和设施等方面，都有了很大的提高与进步。

下面就体育场馆扩声系统设计中，需要考虑和注意的一些基本问题进行讨论。

1; 体育场馆对扩声系统的基本要求这里需要强调三点。

（1）体育场馆最常用的功能就是举行体育比赛或群众集会，因而对扩声系统最基本的要求就是保证语言扩声的可懂度（或清晰度）。

这看似简单，在实施过程中要真正使体育场馆观众坐席（或大多数观众坐席）具有良好的听闻效果并非易事。

（2）当体育场馆举行大型运动会开幕式、闭幕式或大型文艺演出时，如果为扩声系统配置高质量的“流动系统”，再与原有的“固定”安装系统联合使用，就会得到比较理想的扩声效果，而且这种方式在投入上也比较经济。

（3）现代体育场馆的观众群体有别于传统的“观众”，很多观众是“球迷”拉拉队，他们的呐喊助威使比赛过程气氛热烈。

但对扩声而言，“背景噪声”级增大了，而且是无规律的，这一点在扩声系统设计中应予以充分注意。

2; 体育场馆声学特性规范《体育馆声学设计及测量规程》由中国建筑科学研究院主编，经建设部批准的全国行业标准，自2001年3月1日起施行。

其主要内容包括：总则;建筑声学设计;噪声控制;扩声设计和声学测量等五个部分。

比赛大厅基本分为：综合体育馆比赛大厅、游泳馆比赛大厅和溜冰馆等。

在这里还需要说明几点。

（1）体育场声学特性目前尚无规范可循，有资料表明，对体育场观众席扩声声压级的要求应该在103 dB左右。

（2）大多体育场观众席上方多带有“雨蓬”，会形成一定的反射声。

虽然体育场是非封闭空间，在设计中也不能简单地以自由声场来对待，这是非常重要的。
