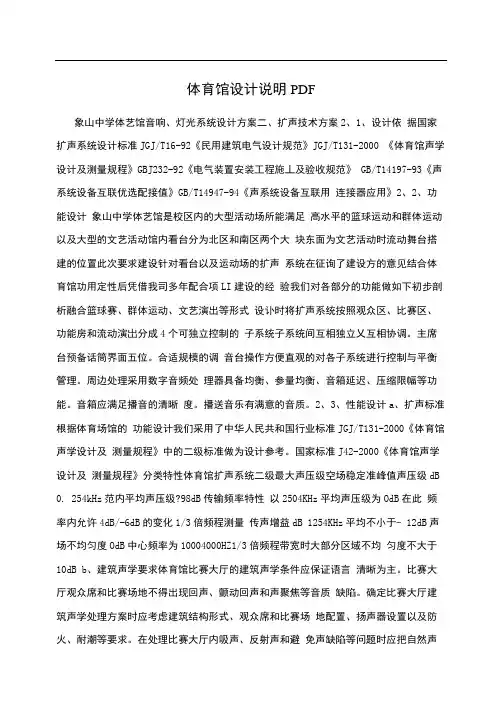

体育馆设计说明 PDF

体育馆设计说明 PDF

象山中学体艺馆音响、灯光系统设计方案二、扩声技术方案 2、1、设计依据国家扩声系统设计标准 JGJ/T16-92《民用建筑电气设计规范》 JGJ/T131-2000《体育馆声学设计及测量规程》 GBJ232-92《电气装置安装工程施工及验收规范》GB/T14197-93《声系统设备互联优选配接值》 GB/T14947-94《声系统设备互联用连接器应用》 2、2、功能设计象山中学体艺馆是校区内的大型活动场所能满足高水平的篮球运动和群体运动以及大型的文艺活动馆内看台分为北区和南区两个大块东面为文艺活动时流动舞台搭建的位置此次要求建设针对看台以及运动场的扩声系统在征询了建设方的意见结合体育馆功用定性后凭借我司多年配合项目建设的经验我们对各部分的功能做如下初步剖析融合篮球赛、群体运动、文艺演出等形式设计时将扩声系统按照观众区、比赛区、功能房和流动演出分成4个可独立控制的子系统子系统间互相独立又互相协调。主席台预备话筒界面五位。合适规模的调音台操作方便直观的对各子系统进行控制与平衡管理。周边处理采用数字音频处理器具备均衡、参量均衡、音箱延迟、压缩限幅等功能。音箱应满足播音的清晰度。播送音乐有满意的音质。 2、3、性能设计 a、扩声标准根据体育场馆的功能设计我们采用了中华人民共和国行业标准JGJ/T131-2000《体育馆声学设计及测量规程》中的二级标准做为设计参考。国家标准 J42-2000《体育馆声学设计及测量规程》分类特性体育馆扩声系统二级最大声压级空场稳定准峰值声压级dB 0.254kHz范内平均声压级?98dB 传输频率特性以2504KHz平均声压级为0dB在此频率内允许4dB/-6dB的变化1/3倍频程测量传声增益dB 1254KHz平均不小于-12dB 声场不均匀度0dB 中心频率为10004000Hz1/3倍频程带宽时大部分区域不均匀度不大于10dB b、建筑声学要求体育馆比赛大厅的建筑声学条件应保证语言清晰为主。比赛大厅观众席和比赛场地不得出现回声、颤动回声和声聚焦等音质

缺陷。确定比赛大厅建筑声学处理方案时应考虑建筑结构形式、观众席和比赛场地配置、扬声器设置以及防火、耐潮等要求。在处理比赛大厅内吸声、反射声和避免声缺陷等问题时应把自然声源、扩声扬声器作为主要声源。 c、混响时间综合体育馆比赛大厅满场5001000Hz混响时间及各频率混响时间对于5001000Hz混响时间的比值宜符合下表 2、4、扬声器布置按照功能要求将馆内扬声器分成如下控制区域比赛区采用分散式单声道扩声选用6只强指向远程扬声器顶部吊装均指向比赛场。观众区采用分散式单声道扩声选用12只全频扬声器顶部吊装均匀覆盖观众区。主席台采用单声道扩声选用2只全频扬声器流动临时摆放在北、南主席台预备扬声器、话筒、其它信息控制接口在活动舞台摆放处预备扬声器接口。功能房采用定压式共广系统包括裁判休息室、贵宾休息室、运动员候场室以及馆内的洗手间等。文艺演出采用立体声扩声选用世界著名可堆砌式线性扬声器流动摆放本处是一个完整的扩声系统可以通过接口界面将声信号送至总系统。 2、5、系统结构根据体艺馆内的实际情况来分别控制每个区域如下图三、灯光技术方案 3、1、实现功能表述演出照明是艺术照明不仅仅是舞台照亮而是表现情感的最重要艺术手段之一好的灯光能烘托气氛、创造意境还能增强艺术感染力从中国角度讲艺术照明是有生命、有感情的。艺术照明的设计照明光线不宜太强以免产生浓厚的阴影但亦不宜过于漫射或过于均匀以免缺少亮度变化更不宜单项直射以免人、景、物缺乏层次变的平淡索然无味。会议、文艺表演等形式特点性能稳定、专业而朴实、操作合理而便捷建设有一面、两顶、上下侧、一逆、天排共计七道光。采用了舞台聚光、舞台回光、

舞台散光三种专业舞台光源组成整个艺术照明。灯具安装采用电动灯光吊杆方便日常维护和检修。可控硅独立调光柜对每路灯光进行调光控制。每输出回路均有空气开关保护。预留流动光源和其他舞台效果灯具接口。使用舞台烟机增加舞台气氛。采用换色器丰富舞台色彩变换。 3、2、灯具及灯位一面一顶二顶

逆光左侧右侧天排地流调光直放 2KW远程聚光灯 12 0 0 0 0 0 0 0 6 0 2KW回光灯 8 0 0 10 0 0 0 0 4 0 LED舞台射灯 0 11 11 0 0 0 0 0 8 0 1.25KW 双反射柔光灯 0 0 0 0 0 0 10 0 5 0 0.75KW成像灯 0 0 0 0 6 6 0 0 4 0 电脑摇头灯 0 0 0 0 0 0 0 0 0 0

电脑扫描灯 0 4 0 0 0 0 4 0 0 8 换色器 8 0 0 10 6 6 10 0 0 0 烟机 0 0 0 0 0 0 0 2 0 2

泡泡机 0 0 0 0 0 0 0 0 0 0 33、用电功率统计舞台灯光用电要求舞台灯光及其它电源总装机容量约为160KW不含其它用电灯光用电计算容量约为110KW电压380V、三相五线。舞台灯光配电部分由土建设计院完成并负责接入舞台灯光调光立柜。为了减小干扰要求电源总进线不得横穿舞台表演区域。照度台上表演区最大白光照度大于1200LUX 显色指数Ragt85 色温常规灯具3200K 调光柜性能高于国家《电子调光设备无线电骚扰特性限值及测量方法》的一级标准舞台照明负荷需要总电量110KW380v/50Hz 3.4舞台灯光设备用房光控制室是用来控制舞台灯光设备的房间。建议象山第一中学灯光控制室布置在观众厅后区设有视频监控能看到整个舞台及场馆情况。室内设调光台换色器控制台等。房间要通风、散热、装绝缘防静电地板、留接线槽。室内净高不低于2.5米。四、音响系统主要设备配置一、比赛区扩声系统配置 1、比赛区扩声音箱采用分散式单声道扩声选用6只强指向中远程扬声器分别安装于顶部网架固定吊装均指向比赛场。音箱选用品牌SoundKing 音王型号H12产品介绍如下使用场合※可用作体育馆、礼堂的补声系统※酒吧卡拉OK包厢。特点: ※ H系列音箱具有箱体偏小功率偏大灵敏度偏高等特点※ 中高频明亮人声比较突出适合听人声和背景音乐的扩声※ 配有常规12点吊挂系统既简单又方便※ 底部配有孔径为35mm托盘可以支撑固定※ 箱体表面喷有一层水性颗粒漆外罩内嵌式优质钢网内粘3mm透气棉使音箱即保护喇叭单元又具备防雨功能。 H12技术参数类型: 二分频12寸全频音箱频率响
