电力系统谐振消除方法

电力系统谐振原因及处理措施分析电力系统谐振是指在电力系统中，由于电感元件和电容元件之间的耦合作用，导致系统频率与其中一谐振频率非常接近或者相等，从而引发强烈的谐振现象。

电力系统谐振会导致系统的稳定性降低，甚至对设备造成损伤，因此需采取相应的处理措施。

1.线路参数不平衡：电力系统中，线路参数可能由于材料、施工等原因导致不平衡，使得电阻、电容、电感的数值存在差异，从而引发谐振问题。

2.寄生参数影响：由于电力系统中存在各种元件的寄生参数，如线路电容、变压器互感等，这些寄生参数也会产生谐振现象。

3.变压器的串联谐振：当变压器的电容和电抗连续串联时，会导致系统在谐振频率附近出现谐振现象。

4.电容补偿的谐振：电容补偿系统用来提高无功功率补偿能力，但若补偿容量选择不当，会形成与其他元件共振，引起谐振。

1.选择合适的线路参数：优化电力系统的线路参数，例如通过合理选择导线材料、提高线路间隙距离等措施，可以减小谐振的产生。

2.增加阻尼措施：在电力系统中增加合适的阻尼器，可以消耗谐振的能量，减轻谐振的影响，提高系统的稳定性。

3.采用合适的电容补偿：在进行电容补偿时，应合理选择补偿容量，避免与其他元件共振。

可以通过对电容器的串联电感进行合理设计，避免谐振的发生。

4.使用滤波器：适当地在系统中引入谐振滤波器，可以将谐振频率范围的干扰信号滤除，从而消除谐振现象。

5.加强监测与控制：对电力系统进行实时监测，发现谐振问题时及时采取控制措施，如调整电力系统的运行状态，避免谐振过程的加剧。

6.加强设备维护：定期检查和维护电力系统的设备，防止电容、电感元件损坏引发谐振。

总结起来，电力系统谐振的处理措施是多方面的，包括优化线路参数、增加阻尼措施、合理选择电容补偿、使用滤波器、加强监测与控制以及设备维护等。

通过采取这些措施，可以有效地预防和处理电力系统谐振问题，提高系统的稳定性和可靠性。

浅谈电力系统中的铁磁谐振过电压及消除方法摘要：本文简要分析了电力系统中铁磁谐振产生的原因、现象及对电气设备的危害，并介绍了消除铁磁谐振过电压的常用方法。

关键词：电力系统；铁磁谐振；过电压；电容；电感1 引言电力系统中有许多的电感、电容元件，如变压器、互感器、电抗器、消弧线圈、发电机等的电感，输电线路的对地电容及相间电容，以及各种高压设备的电容。

这些电感，电容元件在特定的参数配合条件下构成振荡回路，当系统进行操作或发生故障时形成谐振现象，从而产生谐振过电压，导致系统中某些电气设备出现严重的过电压而损坏，影响电力系统的安全运行。

2铁磁谐振过电压产生的原因电力系统内，一般的回路都可简化成电阻R、感抗、容抗的串联和并联回路。

铁磁谐振回路由带铁芯的电感元件(如空载变压器、电压互感器)和系统的电容元件组成。

正常运行条件下，感抗大于容抗，即＞，此时电路运行在感性工作状态，不具备线性谐振条件，回路保持稳定状态。

铁磁谐振回路的容抗在频率不变的情况下基本上是个不变的常数，而感抗一般是由带铁芯的线圈产生的，铁芯饱和时感抗会变小。

当电源电压有所升高或电感线圈中出现涌流时，就有可能使铁芯饱和，其感抗值随之减小，当＝时，即满足串联谐振条件，于是发生铁磁谐振[4]。

电力系统运行参数具有随机性，其运行方式灵活，构架比较复杂，容易使系统参数发生变化。

在进行操作或者发生故障的条件下，电力系统中的电容和电抗元件很容易形成振荡回路，尤其是主变压器，电压互感器等有绕组及铁芯的设备在一定的激励条件下，最容易产生电磁耦合现象，进而产生串、并联谐振，引发铁磁谐振过电压。

35kV、10kV系统大多采用中性点不接地方式运行，电网结构相对薄弱，加上电力系统操作频繁，运行方式又多变，很容易导致铁磁谐振过电压。

据有关统计，铁磁谐振过电压导致故障概率高达50% ～ 55%。

铁磁谐振过电压导致故障的严重性可见一般。

铁磁谐振过电压本质上是由于非线性励磁电感与电力系统对地电容所构成的铁磁谐振所引发的电网中性点不稳定现象。

电力谐波治理的几种方法
随着现代化程度的不断提高，电力谐波问题日益突出，给电力系统的安全稳定运行带来了极大的威胁。

为此，电力谐波治理成为了电力系统建设和运行中必不可少的一项工作。

电力谐波的治理主要有以下几种方法：
1. 滤波器法
采用电力滤波器对电力谐波进行滤波处理，以减小其对电力系统的干扰。

常见的电力滤波器包括L-C滤波器、谐振滤波器和有源滤波器等。

滤波器法具有费用低、性能稳定等优点，适用于小功率电器的电力谐波治理。

2. 变压器法
采用特殊结构的变压器进行电力谐波治理，包括隔离变压器、耦合变压器等。

变压器法可以有效地降低电力谐波对电力系统的影响，但需要投入较大的资金，适用于大功率电器的电力谐波治理。

3. 电容器法
通过电容器的串联或并联方式，对电力谐波进行电容滤波处理。

电容器法具有构造简单、成本低等优点，适用于小功率电器的电力谐波治理。

4. 谐波抑制器法
采用谐波抑制器对电力谐波进行抑制处理。

常见的谐波抑制器包括谐波电流抑制器、谐波电压抑制器等。

谐波抑制器法具有能够有效抑制电力谐波、无需改变电路结构等优点，适用于各类电器的电力谐
波治理。

在电力谐波治理中，需要综合考虑电力系统的实际情况和治理成本，选择合适的治理方法，并采取科学有效的措施加以实施，以确保电力系统的安全稳定运行。

电力系统谐振原因及处理措施分析电力系统谐振是指电力系统中存在频率与系统其中一谐振频率相近的异常振动现象。

谐振会导致系统设备振幅增大、电流容量减小、电压稳定性下降，甚至会使系统设备损坏，严重时还会引发系统事故。

本文将详细分析电力系统谐振的原因，并给出相应的处理措施。

1.电抗器的并联谐振：电力系统中常见的电抗器有电动励磁容器、电抗器组等，在负载下和其中一种电抗器传输系统中，电源电抗器与传输线电感一起形成一个并联谐振回路。

当电抗器的谐振频率与线路电感谐振频率相近时，就会发生谐振。

2.传输线上的谐振：传输线上的谐振分为并列谐振和串联谐振两种。

并列谐振是指传输线电抗与负载电容并联形成的谐振回路，串联谐振则是指线路电感与负载电感串联形成的谐振回路。

这两种谐振都是传输线参数与负载特性相匹配时才会发生。

3.系统频率与负载谐振：电力系统的频率为50Hz，而一些设备的响应频率可能在50Hz附近，当系统频率正好与一些设备的谐振频率相符时，就会发生谐振。

常见的设备包括风电、光伏发电等新能源设备。

4.不平衡负荷引起的谐振：当电力系统中存在不平衡负荷时，系统各相之间的不均衡会导致谐振的发生。

针对以上原因，可以采取以下处理措施来避免和解决电力系统谐振问题：1.降低谐振频率：通过选择合适的电容、电感等元件参数，可以使谐振频率远离系统频率。

电容器、电抗器的接线和接地等方式可能会影响并联谐振频率的变化。

2.改变谐振回路的拓扑结构：对并联谐振回路来说，可以通过改变电源、电抗器、传输线等的连接方式来改变谐振回路的拓扑结构，从而避开谐振频率。

对串联谐振回路来说，可以通过改变传输线、负载之间的连接方式来改变谐振回路的拓扑结构。

3.使用谐振抑制装置：谐振抑制装置是一种专门用于抑制谐振的设备，可以通过在谐振回路中引入合适的电阻、电容、电感等元件来实现谐振的消除或抑制。

4.优化电力系统参数：通过优化电力系统的参数，如调整负荷分配、改变线路结构、提高系统稳定性等，来减小谐振的可能性。

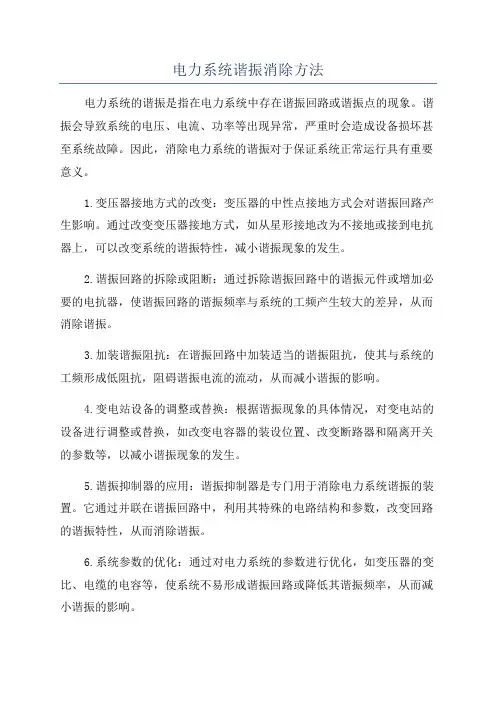

电力系统谐振消除方法电力系统的谐振是指在电力系统中存在谐振回路或谐振点的现象。

谐振会导致系统的电压、电流、功率等出现异常，严重时会造成设备损坏甚至系统故障。

因此，消除电力系统的谐振对于保证系统正常运行具有重要意义。

1.变压器接地方式的改变：变压器的中性点接地方式会对谐振回路产生影响。

通过改变变压器接地方式，如从星形接地改为不接地或接到电抗器上，可以改变系统的谐振特性，减小谐振现象的发生。

2.谐振回路的拆除或阻断：通过拆除谐振回路中的谐振元件或增加必要的电抗器，使谐振回路的谐振频率与系统的工频产生较大的差异，从而消除谐振。

3.加装谐振阻抗：在谐振回路中加装适当的谐振阻抗，使其与系统的工频形成低阻抗，阻碍谐振电流的流动，从而减小谐振的影响。

4.变电站设备的调整或替换：根据谐振现象的具体情况，对变电站的设备进行调整或替换，如改变电容器的装设位置、改变断路器和隔离开关的参数等，以减小谐振现象的发生。

5.谐振抑制器的应用：谐振抑制器是专门用于消除电力系统谐振的装置。

它通过并联在谐振回路中，利用其特殊的电路结构和参数，改变回路的谐振特性，从而消除谐振。

6.系统参数的优化：通过对电力系统的参数进行优化，如变压器的变比、电缆的电容等，使系统不易形成谐振回路或降低其谐振频率，从而减小谐振的影响。

7.谐振抑制装置的研发与应用：通过引入新的谐振抑制装置，如谐振消除器、谐振合成器等，用于抑制系统中谐振的发生，提高电力系统的稳定性和可靠性。

需要注意的是，在进行谐振消除时，需要科学、合理地分析系统的谐振特性，并综合考虑各种因素的影响。

对于不同系统的谐振问题，需要采取相应的措施，以达到消除谐振、提高系统稳定性和可靠性的目的。

总之，电力系统谐振的消除是一个复杂且重要的问题，需要综合运用不同的方法和技术手段，并随着系统的需求和发展不断进行研究和优化。

只有在谐振消除的过程中做到科学合理、严谨细致，才能有效消除谐振现象，保证电力系统的正常运行。

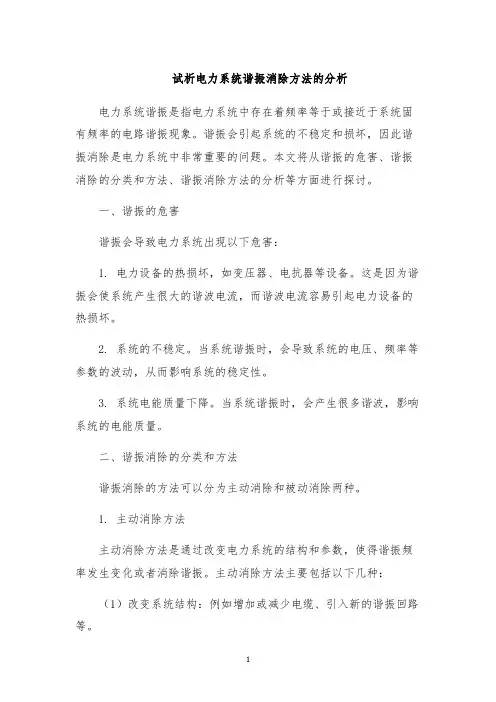

试析电力系统谐振消除方法的分析电力系统谐振是指电力系统中存在着频率等于或接近于系统固有频率的电路谐振现象。

谐振会引起系统的不稳定和损坏，因此谐振消除是电力系统中非常重要的问题。

本文将从谐振的危害、谐振消除的分类和方法、谐振消除方法的分析等方面进行探讨。

一、谐振的危害谐振会导致电力系统出现以下危害：1. 电力设备的热损坏，如变压器、电抗器等设备。

这是因为谐振会使系统产生很大的谐波电流，而谐波电流容易引起电力设备的热损坏。

2. 系统的不稳定。

当系统谐振时，会导致系统的电压、频率等参数的波动，从而影响系统的稳定性。

3. 系统电能质量下降。

当系统谐振时，会产生很多谐波，影响系统的电能质量。

二、谐振消除的分类和方法谐振消除的方法可以分为主动消除和被动消除两种。

1. 主动消除方法主动消除方法是通过改变电力系统的结构和参数，使得谐振频率发生变化或者消除谐振。

主动消除方法主要包括以下几种：（1）改变系统结构：例如增加或减少电缆、引入新的谐振回路等。

（2）改变系统参数：例如改变电抗器、电容器等的参数。

（3）控制技术：例如利用调节系统的控制参数来消除谐振。

2. 被动消除方法被动消除方法是将谐振引入到某个特定的电路或设备中，从而消除其他电路或设备上的谐振。

被动消除方法主要包括以下几种：（1）谐振回路：将控制的谐振电路接入电力系统中，从而消除其它谐振。

（2）继电器控制：利用继电器进行控制，以消除谐振。

（3）自动抑制器：将抑制器接入系统电路中，会自动检测并消除谐振。

三、谐振消除方法的分析谐振消除方法的选择需要根据实际情况进行分析，以下几个方面需考虑：1. 系统的特点：不同的系统具有不同的特点，需要根据不同的特点选择不同的谐振消除方法。

2. 技术难度：不同的谐振消除方法在技术上难度不同，需要选择技术难度适当的方法。

3. 经济成本：不同的谐振消除方法在经济成本上也有差异，需要根据实际情况选择经济成本适当的方法。

4. 可行性：不同的谐振消除方法在实际应用中的可行性也有差异，需选择可行性较高的方法。

一、概述铁磁谐振就是由铁心电感元件,如发电机、变压器、电压互感器、电抗器、消弧线圈等与与系统的电容元件,如输电线路、电容补偿器等形成共谐条件,激发持续的铁磁谐振,使系统产生谐振过电压。

电力系统的铁磁谐振可分二大类:一类就是在66kV及以下中性点绝缘的电网中,由于对地容抗与电磁式电压互感器励磁感抗的不利组合,在系统电压大扰动(如遭雷击、单相接地故障消失过程以及开关操作等)作用下而激发产生的铁磁谐振现象;另一类就是发生在220kV(或110kV)变电站空载母线上,当用220kV、110kV带断口均压电容的主开关或母联开关对带电磁式电压互感器的空母线充电过程中,或切除(含保护整组传动联跳)带有电磁式电压互感器的空母线时,操作暂态过程使连接在空母线上的电磁式电压互感器组中的一相、两相或三相激发产生的铁磁谐振现象,即串联谐振,简单地讲就就是由高压断路器电容与母线电压互感器的电感耦合产生谐振由于谐振波仅局限于变电站空载母线范围内,也称其为变电站空母线谐振。

二、铁磁谐振的现象1、铁磁谐振的形式及象征1)基波谐振:一相对地电压降低,另两相对地电压升高超过线电压;或两相电压降低、一相电压升高超过线电压、有接地信号发出2)分次谐波:三相对地电压同时升高、低频变动3)高次谐波:三相对地电压同时升高超过线电压2、串联谐振的现象:线电压升高、表计摆动,电压互感器开口三角形电压超过100V三、铁磁谐振产生的原因及其分析:1、铁磁谐振产生的原因:1)、有线路接地、断线、断路器非同期合闸等引起的系统冲击2)、切、合空母线或系统扰动激发谐振3)、系统在某种特殊运行方式下,参数匹配,达到了谐振条件2、串联谐振产生的原因:进行刀闸操作时,断路器隔离开关与母线相连,引发断路器端口电容与母线上互感器耦合满足谐振条件3、电力系统铁磁谐振产生的原因分析电力系统就是一个复杂的电力网络,在这个复杂的电力网络中,存在着很多电感及电容元件,尤其在不接地系统中,常常出现铁磁谐振现象,给设备的安全运行带来隐患,下面先从简单的铁磁谐振电路中对铁磁谐振原因进行分析。

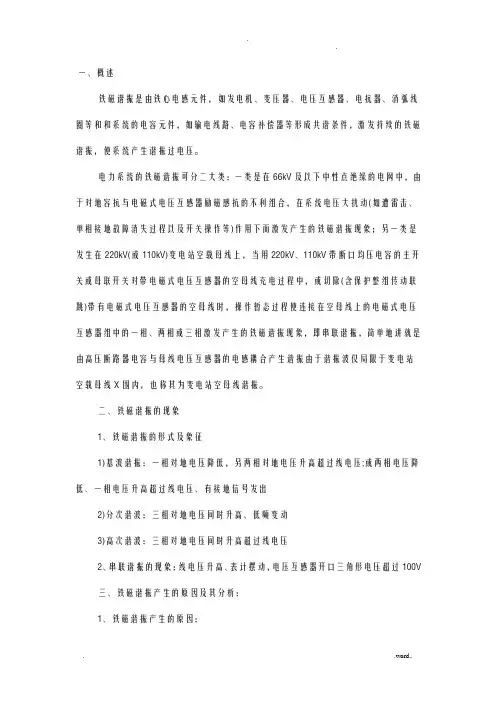

一、概述铁磁谐振是由铁心电感元件，如发电机、变压器、电压互感器、电抗器、消弧线圈等和和系统的电容元件，如输电线路、电容补偿器等形成共谐条件，激发持续的铁磁谐振，使系统产生谐振过电压。

电力系统的铁磁谐振可分二大类：一类是在66kV及以下中性点绝缘的电网中，由于对地容抗与电磁式电压互感器励磁感抗的不利组合，在系统电压大扰动(如遭雷击、单相接地故障消失过程以及开关操作等)作用下而激发产生的铁磁谐振现象；另一类是发生在220kV(或110kV)变电站空载母线上，当用220kV、110kV带断口均压电容的主开关或母联开关对带电磁式电压互感器的空母线充电过程中，或切除(含保护整组传动联跳)带有电磁式电压互感器的空母线时，操作暂态过程使连接在空母线上的电磁式电压互感器组中的一相、两相或三相激发产生的铁磁谐振现象，即串联谐振，简单地讲就是由高压断路器电容与母线电压互感器的电感耦合产生谐振由于谐振波仅局限于变电站空载母线X围内，也称其为变电站空母线谐振。

二、铁磁谐振的现象1、铁磁谐振的形式及象征1)基波谐振：一相对地电压降低，另两相对地电压升高超过线电压;或两相电压降低、一相电压升高超过线电压、有接地信号发出2)分次谐波：三相对地电压同时升高、低频变动3)高次谐波：三相对地电压同时升高超过线电压2、串联谐振的现象：线电压升高、表计摆动，电压互感器开口三角形电压超过100V三、铁磁谐振产生的原因及其分析：1、铁磁谐振产生的原因：1)、有线路接地、断线、断路器非同期合闸等引起的系统冲击2)、切、合空母线或系统扰动激发谐振3)、系统在某种特殊运行方式下，参数匹配，到达了谐振条件2、串联谐振产生的原因：进展刀闸操作时，断路器隔离开关与母线相连，引发断路器端口电容与母线上互感器耦合满足谐振条件3、电力系统铁磁谐振产生的原因分析电力系统是一个复杂的电力网络，在这个复杂的电力网络中，存在着很多电感及电容元件，尤其在不接地系统中，常常出现铁磁谐振现象，给设备的平安运行带来隐患，下面先从简单的铁磁谐振电路中对铁磁谐振原因进展分析。

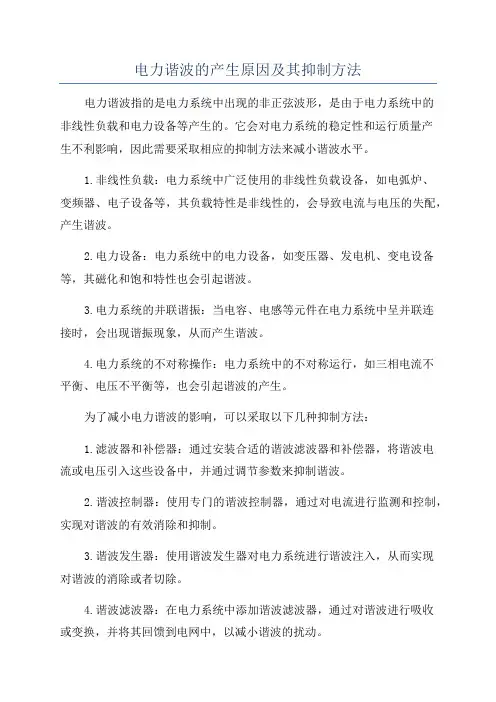

电力谐波的产生原因及其抑制方法电力谐波指的是电力系统中出现的非正弦波形，是由于电力系统中的非线性负载和电力设备等产生的。

它会对电力系统的稳定性和运行质量产生不利影响，因此需要采取相应的抑制方法来减小谐波水平。

1.非线性负载：电力系统中广泛使用的非线性负载设备，如电弧炉、变频器、电子设备等，其负载特性是非线性的，会导致电流与电压的失配，产生谐波。

2.电力设备：电力系统中的电力设备，如变压器、发电机、变电设备等，其磁化和饱和特性也会引起谐波。

3.电力系统的并联谐振：当电容、电感等元件在电力系统中呈并联连接时，会出现谐振现象，从而产生谐波。

4.电力系统的不对称操作：电力系统中的不对称运行，如三相电流不平衡、电压不平衡等，也会引起谐波的产生。

为了减小电力谐波的影响，可以采取以下几种抑制方法：1.滤波器和补偿器：通过安装合适的谐波滤波器和补偿器，将谐波电流或电压引入这些设备中，并通过调节参数来抑制谐波。

2.谐波控制器：使用专门的谐波控制器，通过对电流进行监测和控制，实现对谐波的有效消除和抑制。

3.谐波发生器：使用谐波发生器对电力系统进行谐波注入，从而实现对谐波的消除或者切除。

4.谐波滤波器：在电力系统中添加谐波滤波器，通过对谐波进行吸收或变换，并将其回馈到电网中，以减小谐波的扰动。

5.调整电力设备：对电力设备进行调整和优化，减小非线性特性，从而降低谐波的产生。

总结起来，电力谐波的产生是由于电力系统中的非线性负载和电力设备等因素所致。

为了有效抑制电力谐波，可以采取滤波器、补偿器、控制器等方法，以减小谐波的影响。

此外，对电力设备进行调整和优化也是降低谐波的有效手段。

对于电力系统的设计和运行，应该重视谐波抑制的问题，从而保证电力系统的正常运行和供电质量。

电力系统产生铁磁谐振过电压的原因及消除方法目前，我国的经济发展十分迅速，在电力系统中容易出现铁磁谐振过电压事故，严重威胁着人们的生命财产安全，需要引起高度的重视，有针对性采取解决措施，避免出现铁磁谐振过电压现象。

本文将简述铁磁谐振的危害性，并分析了其产生的原因与条件，最后提出了具体可行的预防对策。

标签：电力系统；铁磁谐振；消除方法引言电力系统内设置有众多的储能元件，在系统操作与出现故障以后，变压器、互感器等含铁芯元件的非线性电感元件和系统内电容串联将造成铁磁谐振现象，将严重威胁着电力系统运行的安全性与稳定性。

在出现铁磁谐振过电压以后，会让电压互感器一次熔丝熔断，并将电压互感器烧毁，严重时还会炸毁瓷绝缘子和避雷器，从而以引起系统停运。

且受到电源的作用，还会引起串联谐振的情况，让系统内发生严重的谐振过电压。

对此我们需要引起高度重视，消除铁磁谐振过电压势在必行。

1 电压互感器发生铁磁谐振的机理谐振是交流电路当中独有的一种现象，通常情况下，交流电路当中出现了电感以及电容的串联现象，会出现感抗等于容抗，从而造成谐振。

一般来说，电力系统当中，受到电容、电感等元件故障影响或者误操作时，就会产生以谐振为代表的震荡回路。

谐振所具有的串谐特征，还会对某些系统元件产生不可逆的破坏性影响，其中电压互感器在谐振影响下的表现十分明显，这是由于电压互感器作为铁芯元件，而铁芯在参与到回路当中所形成的饱和电路会表现为非线性的电感参数，从而造成其严重破坏。

就目前的电力系统谐振问题影响特征来看，谐振问题一般可以依据电网结构分为并联谐振以及串联谐振两种谐振类型，前者表现在小接地单流系统内部，并联状态下的铁磁谐振会使得电容互感器与电压互感器在一次中性接地点的非线性电感之上，构成谐振回路；而后者则是在大接地电流系统当中产生。

电磁式电压互感器会通过非线性电感与断路器断口的电容共同构成谐振回路。

而在众多谐振回路当中，铁磁电压谐振出现最为频繁，同时影响力也最大。

电力系统谐振产生原理及消除措施分析摘要：本文介绍了电力系统铁磁谐振产生的原理，分析了磁谐振的若干特点，我们指出将互感器高压侧中性点经高阻抗接地，并接一个电阻 R消耗能量限制谐振，将电源变压器中性点经过消弧线圈接地等电力系统谐振消除策略。

关键词：电力系统；谐振产生；原理；消除措施1前言众所周知，电力系统内部的网络结构是很复杂的，系统内有许多电感与电容等电子元器件，使用时间长，不断会产生过电压现象。

产生这过电压原因有好多方面，比如谐振过电压，使用过程中若操作不注意就会产生故障。

尤其到了雨雪等天气或者是雷雨季会导致电力系统出现过电压情况。

据统计，电力系统谐振过电压发生的概率较大，这类问题会影响电气设备与电网安全，还会提高维修成本，一不小心会影响着大面积的停电，极大地影响百姓的生活与工业企业的经营，极大地阻碍着电力系统的未来发展。

因此，电力系统中的谐振影响非常大，作为电力工作者我们要积极关注这一课题。

2 电力系统铁磁谐振产生的原理图1 铁磁谐振产生的原理示意图如上图所示，电源变压器中性点是不接地设置，要达到监视绝缘之目的，电压互感器设备的一次绕组中性点需要设计成直接接地。

我们把励磁电感计为：La、Lb、Lc，和它相关意义的电容C0则表示的是母线以及相导线引起的对地电容。

励磁电感跟前文所述的C0并联，会有导纳，我们标示为：Ea、Eb、EC。

一般条件下，励磁电感La=Lb=Lc，Ea=Eb=Ec，可以计算出三相对地负载为平衡状态，变压器中性点电位是0。

如果电网内有冲击的波动发生，比如电源合闸到空母线时，影响着互感器一相、两相形成了一定的涌流情况，要么是线路瞬间单相弧光接地，或者是熄弧发生了，则健全相，或者说是故障相的电压就会一下子升高起来，这样的情况也会出现特别大的涌流，会导致这相互感器磁路的饱和，这样会影响励磁电感L 的减小，时间过去了，会影响三相对地负荷的平衡状态，导致中性点有位移电压出现。

经研究，我们可以发现：为母线电容三相励磁电感和发生并联形成的导纳；为三相电源电压；为中性点位移（对地）电压。

电力系统防止谐振的方法电力系统中的谐振是由于电力负荷的变化、传输线路的参数以及系统的结构等因素引起的电压和电流谐振现象。

谐振会导致系统的不稳定和机电设备的损坏，因此需要采取相应的措施来防止谐振的发生。

下面就电力系统防止谐振的方法进行详细的介绍。

1.改变系统结构：改变电力系统的结构是防止谐振的重要手段之一。

可以通过增加自耦变压器、改变系统的接地方式、增加电力电容器等方式来改变系统的谐振特性，从而防止谐振的产生。

2.调整传输线参数：传输线参数包括线路的电感、电容和阻抗等，调整这些参数可以改变线路的谐振特性。

例如，增大线路的电感、降低线路的功率损耗等措施可以有效地防止谐振。

3.使用补偿装置：补偿装置是电力系统中常用的防止谐振的方法之一。

补偿装置可以通过调整电力系统中的无功功率来抑制谐振的发生。

常用的补偿装置有无功补偿装置、无功电容器、调压器等，通过这些装置可以在系统中实现对谐振的补偿或消除，从而防止谐振的产生。

4.控制电源和负荷：电力系统中，电源和负荷的变化会直接导致谐振的产生。

因此，通过控制电源和负荷的方式也可以防止谐振的发生。

例如，合理安排电源的运行状态、控制负荷的启动和停止时间等，都可以有效地防止谐振现象的出现。

5.使用谐波滤波器：谐波滤波器是一种专门用于消除系统谐振的装置。

它可以选择性地分离和消除系统中产生的谐波，从而防止谐振的发生。

谐波滤波器通常由谐波抑制器、电抗器和电容器等组成，通过调整这些元件的参数，可以有效地防止系统谐振。

6.合理设计电力系统：电力系统的合理设计也是防止谐振的关键因素之一。

在电力系统的设计中，应该充分考虑系统的安全性、稳定性和可靠性，合理选择系统的参数和配置，从而减少谐振的可能性。

同时，还需要合理安排各个电气设备的接线和布置，以提高系统的抗谐振能力。

综上所述，防止电力系统谐振的方法主要包括改变系统结构、调整传输线参数、使用补偿装置、控制电源和负荷、使用谐波滤波器以及合理设计电力系统等。

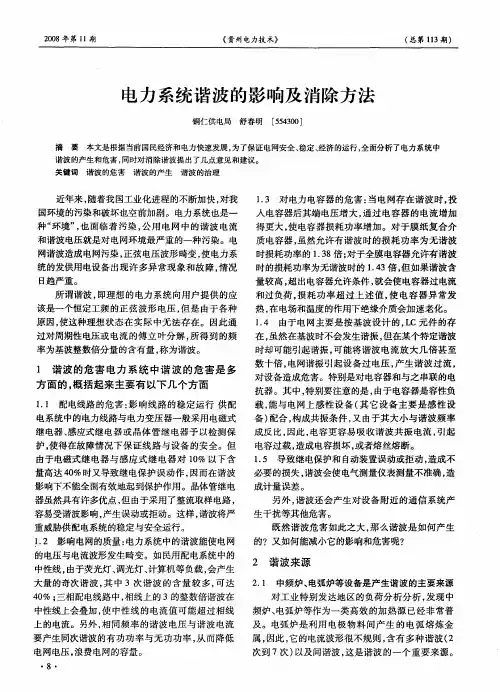

电力系统中的谐波分析及消除方法摘要：本文针对电力系统中普遍存在的谐波问题进行了分析研究，首先概述了谐波的危害，然后介绍了三种谐波检测的方法，最后从改造谐波源的角度提出了几种谐波抑制方法。

关键词：电力谐波检测治理0 引言目前，谐波与电磁干扰、功率因数降低被列为电力系统的三大公害，因而了解谐波产生的机理，研究和清除供配电系统中的高次谐波，对改于供电质量、确保电力系统安全、经济运行都有着十分重要的意义。

1 电力系统谐波危害1.1 谐波会使公用电网中的电力设备产生附加的损耗，降低了发电、输电及用电设备的效率。

大量三次谐波流过中线会使线路过热，严重的甚至可能引发火灾。

1.2 谐波会影响电气设备的正常工作，使电机产生机械振动和噪声等故障，变压器局部严重过热，电容器、电缆等设备过热，绝缘部分老化、变质，设备寿命缩减，直至最终损坏。

1.3 谐波会引起电网谐振，可能将谐波电流放大几倍甚至数十倍，会对系统构成重大威胁，特别是对电容器和与之串联的电抗器，电网谐振常会使之烧毁。

1.4 谐波会导致继电保护和自动装置误动作，造成不必要的供电中断和损失。

1.5 谐波会使电气测量仪表计量不准确，产生计量误差，给供电部门或电力用户带来直接的经济损失。

1.6 谐波会对设备附近的通信系统产生干扰，轻则产生噪声，降低通信质量;重则导致信息丢失，使通信系统无法正常工作。

1.7 谐波会干扰计算机系统等电子设备的正常工作，造成数据丢失或死机。

1.8 谐波会影响无线电发射系统、雷达系统、核磁共振等设备的工作性能，造成噪声干扰和图像紊乱。

2 谐波检测方法2.1 模拟电路消除谐波的方法很多，即有主动型，又有被动型；既有无源的，也有有源的，还有混合型的，目前较为先进的是采用有源电力滤波器。

但由于其检测环节多采用模拟电路，因而造价较高，且由于模拟带通滤波器对频率和温度的变化非常敏感，故使其基波幅值误差很难控制在10%以内，严重影响了有源滤波器的控制性能。

电力系统铁磁谐振的产生及消除措施【摘要】铁磁谐振过电压是一种常见的内部过电压，多发生在中性点不直接接地的配电网中，在中性点直接接地的电网中也时有发生，谐振时的过电压和过电流，严重影响了系统安全运行。

本文就其原理、检测方法以及消除措施作了简单的探究。

【关键词】电力系统铁磁谐振产生消除中图分类号：f407.61 文献标识码：a 文章编号：一、电力系统铁磁谐振原理电磁式电压互感器正常工作时，低压侧的负荷很小，接近空载，高压侧具有很高的励磁阻抗，在受到某些大的冲击或扰动干扰时，如中性点不接地系统非同期合闸，或者在接地故障消失之后，电磁式电压互感器因瞬间过电压而发生铁芯饱和，电压互感器电感的非线性效应使励磁电流的波形发生畸变，将工频电源能量转化为谐波能量，由此产生的谐波会成为引发谐振的谐波源，电压互感与导线对地电容或其它设备的杂散电容间形成了单相或三相谐振回路，并激发起谐波的铁磁谐振过电压。

由于回路参数及外界激发条件的不同，可能造成分频、工频或高频铁磁谐振过电压。

三相电网各相导线之间及各相对地之间，沿导线全长都分布有电容。

当中性点不接地电网发生单相接地故障时，故障相的对地电容为零，另外两相的对地电压升高到1.732倍。

相电压升高若未超过安全电压设计的绝缘强度，但是会导致其对地电容的增加，单相接地时电容电流为正常运行时一相对地电容电流的3倍。

当该电容电流较大时，较易引起间歇电弧，对电网的电感和电容的震荡回路产生过电压，其值可达2.5到3倍的相电压。

电网电压越高，由其引起的过电压危险越大。

相关研究表明，电磁式电压互感器饱和引起铁磁谐振过电压的有如下几个必要条件:(1)电源变压器中性点不接地，包括经消弧线圈接地时消弧线圈脱离运行的情况，电压互感器中性点接地，电压互感器伏安特性较差。

(2)电网参数和互感器参数的不利组合。

(3)有强烈的冲击扰动发生，如断路器合闸；雷击线路引起单相瞬间接地；持续性单相接地故障的切除以及来自另一高压绕组的传递过电压等。
