大学物理薄膜干涉薄膜干涉是光学干涉的一种常见形式,它涉及到两个或多个薄膜层的反射和透射光的相互叠加。
薄膜干涉现象的复杂性使得其在实际应用中具有广泛的应用,例如在光学仪器、光学通信和生物医学领域。
本文将介绍大学物理中薄膜干涉的基本原理及其应用。

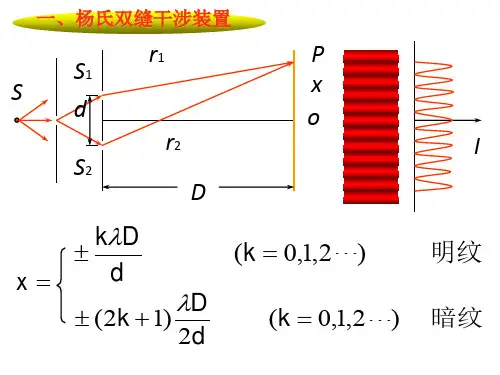

一、薄膜干涉的基本原理1、光的干涉现象光的干涉是指两个或多个波源发出的光波在空间中叠加时,产生明暗相间的条纹的现象。
干涉现象的产生需要满足以下条件:(1)光波的波长和传播方向必须相同;(2)光波的相位差必须恒定;(3)光波的振幅必须相等。

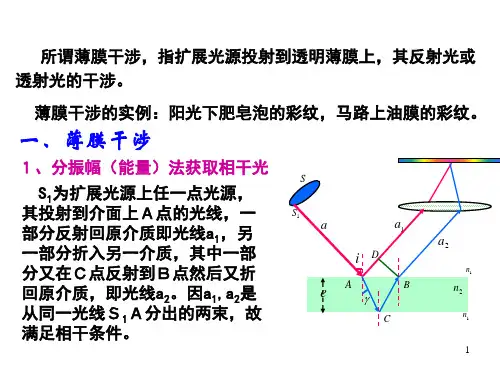

2、薄膜干涉的形成薄膜干涉是指光在两个或多个薄膜层之间反射和透射时产生的干涉现象。
当光线照射到薄膜上时,一部分光线会被反射回来,一部分光线会穿透薄膜继续传播。
由于薄膜的厚度通常很薄,所以光的反射和透射都会受到薄膜的影响。
当多个反射和透射的光线相互叠加时,就会形成薄膜干涉现象。
3、薄膜干涉的公式薄膜干涉的公式可以表示为:Δφ = 2πnΔndλ,其中Δφ为光程差,n为薄膜的折射率,Δn为薄膜的厚度变化量,λ为光波的波长。
当光程差满足公式时,就会形成明暗相间的条纹。
二、薄膜干涉的应用1、光学仪器中的应用在光学仪器中,薄膜干涉被广泛应用于表面形貌测量、光学厚度控制和光学表面质量检测等方面。
例如,在表面形貌测量中,可以利用薄膜干涉原理测量表面的粗糙度和高度变化;在光学厚度控制方面,可以利用薄膜干涉原理控制材料的折射率和厚度;在光学表面质量检测方面,可以利用薄膜干涉原理检测表面的缺陷和划痕等。
2、光学通信中的应用在光学通信中,薄膜干涉被广泛应用于光信号的调制和解调等方面。
例如,在光信号的调制方面,可以利用薄膜干涉原理将电信号转换为光信号;在光信号的解调方面,可以利用薄膜干涉原理将光信号转换为电信号。
薄膜干涉还被广泛应用于光学通信中的信号传输和处理等方面。
3、生物医学中的应用在生物医学中,薄膜干涉被广泛应用于生物组织的光学成像和生物分子的检测等方面。

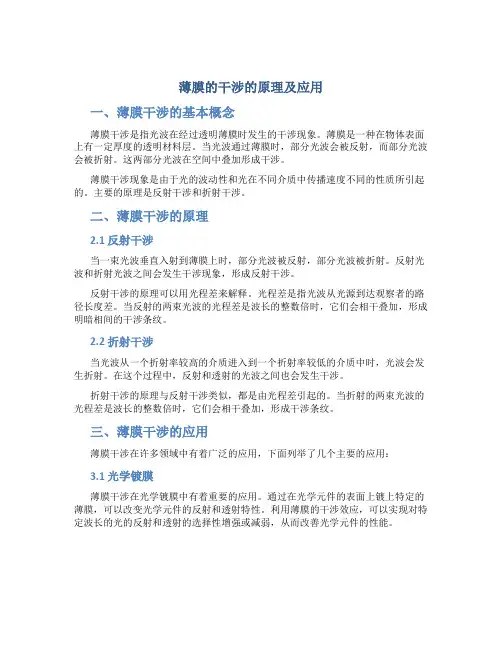

薄膜的干涉的原理及应用一、薄膜干涉的基本概念薄膜干涉是指光波在经过透明薄膜时发生的干涉现象。
薄膜是一种在物体表面上有一定厚度的透明材料层。
当光波通过薄膜时,部分光波会被反射,而部分光波会被折射。
这两部分光波在空间中叠加形成干涉。
薄膜干涉现象是由于光的波动性和光在不同介质中传播速度不同的性质所引起的。
主要的原理是反射干涉和折射干涉。
二、薄膜干涉的原理2.1 反射干涉当一束光波垂直入射到薄膜上时,部分光波被反射,部分光波被折射。
反射光波和折射光波之间会发生干涉现象,形成反射干涉。
反射干涉的原理可以用光程差来解释。
光程差是指光波从光源到达观察者的路径长度差。
当反射的两束光波的光程差是波长的整数倍时,它们会相干叠加,形成明暗相间的干涉条纹。
2.2 折射干涉当光波从一个折射率较高的介质进入到一个折射率较低的介质中时,光波会发生折射。
在这个过程中,反射和透射的光波之间也会发生干涉。
折射干涉的原理与反射干涉类似,都是由光程差引起的。
当折射的两束光波的光程差是波长的整数倍时,它们会相干叠加,形成干涉条纹。
三、薄膜干涉的应用薄膜干涉在许多领域中有着广泛的应用,下面列举了几个主要的应用:3.1 光学镀膜薄膜干涉在光学镀膜中有着重要的应用。
通过在光学元件的表面上镀上特定的薄膜,可以改变光学元件的反射和透射特性。
利用薄膜的干涉效应,可以实现对特定波长的光的反射和透射的选择性增强或减弱,从而改善光学元件的性能。
3.2 惠斯托克森干涉仪惠斯托克森干涉仪是一种基于薄膜干涉原理的光学仪器。
它由两个平行的透明薄膜组成,在光路中产生干涉现象。
通过观察干涉条纹的变化,可以测量物体的形状、厚度和折射率等参数。
3.3 光学薄膜滤波器光学薄膜滤波器利用薄膜干涉的原理,可以选择性地透过或反射特定波长的光。
这种滤波器在光学传感器、摄像机、光学仪器等领域中广泛应用,用于分离和选择特定的光谱成分。
3.4 光膜干涉显示技术光膜干涉显示技术利用薄膜的干涉效应,在显示屏上产生出明亮、清晰的图像。

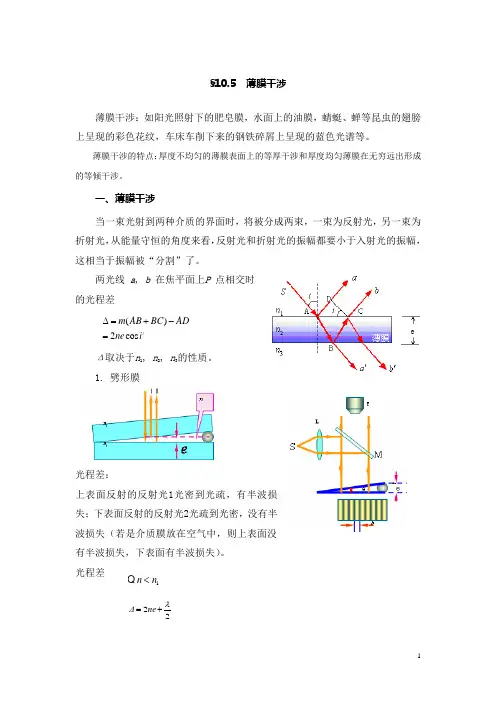

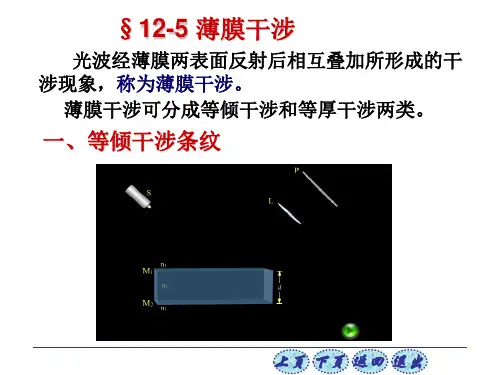

§10.5 薄膜干涉薄膜干涉:如阳光照射下的肥皂膜,水面上的油膜,蜻蜓、蝉等昆虫的翅膀上呈现的彩色花纹,车床车削下来的钢铁碎屑上呈现的蓝色光谱等。
