仓库照度计算书

照度计算书说明：以下计算的利用系数见照明设计手册（第二版）；维护系数见《建筑照明设计标准》（GB50034-2013）表4.1.6。

一、综合厂房一层照度计算1、丙类仓库1）丙类仓库参数：依据《建筑照明设计标准》（GB50034-2013）表5.4.1中的相关要求，丙类仓库照度要求值为100 lx房间名称：中间仓库房间尺寸：宽W:14m，长L:26.1m，高H:6.5m，参考平面高度：地面，灯具计算高度H:6.5顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=A/H*（W+L）=14*26.1/6.5*(14+26.1)=1.42）灯具参数：灯具采用防水防尘防腐LED灯，单个光源光通量: 7800 lm, 灯具光源功率: 60 W3）其它参数：查利用系数表，利用系数: 0.51，查维护系数表，维护系数: 0.7，照度要求: 100 lx4）计算结果：依据照明设计手册（第二版）5-39 式进行计算N=Eav*A/Φ*U*K=100(26.1*14)/ 7800*0.51*0.7=13.1式中：Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数,照度计算：灯具光源数:14，计算照度: Eav =ΦUKN/A=7800*0.51*0.7*14/14*26.1=106.7lx照明功率密度计算：安装功率 = 灯具数× 总光源功率14*60=840W实际LPD计算：LPD=ΣP/A=14*60/14*26.1=2.3W/m2式中：P-- 光源额定功率W, A -- 工作面面积m²5）校验结果：根据《建筑照明设计标准》（GB50034-2013）规范表5.5.1要求实际计算平均照度:106.7 lx表6.3.13要求：LPD现行标准为4/m2，实际计算LPD=2.3W/m2<4/m2 符合规范要求!2、丙类车间照度计算1）房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.4.1中的相关要求，丙类车间照度要求值为100 lx房间名称：丙类车间房间尺寸：宽：W:30m，长L:49.8m，高H: 6.5m，参考平面高度：地面，灯具计算高度H:6.5 m 顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/ H*(L+W)/ =(49.8*30-11.9*7.5)/6.5(49.8-11.9+30-7.5)=2.182）灯具参数：灯具采用防水防尘防腐LED灯，单个光源光通量: 7800 lm, 灯具光源功率: 60 W3）其它参数：查利用系数表：利用系数: 0.61，查维护系数表：维护系数: 0.74）计算结果：依据照明设计手册（第二版）5-39 式进行计算N=Eav*A/Φ*U*K=100*(49.8*30-11.9*7.5)/7800*0.57*0.7=45式中：Φ--光通量lm, N --光源数量, U --利用系数, A --工作面面积m², K -- 灯具维护系数, 照度计算：灯具光源数: 46，计算照度: Eav=ΦUKN/A=7800*0.57*0.7*46/(49.8*30-11.9*7.5)=103.6 lx 照明功率密度计算：安装功率 = 灯具数× 总光源功率46*60=2760W实际LPD计算：LPD=ΣP/A=46*60/（49.8*30-11.9*7.5）=1.96W/m2式中：P-- 光源额定功率W, A -- 工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）规范实际计算平均照度:103.6 lx表6.3.13要求：LPD现行标准为4W/m2，实际功率密度为：1.96W/m²< 4.0W/m2符合规范要求!3、甲类作业场所1）房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.5.1中的相关要求，甲类作业场所照度要求值为100 lx房间名称：甲类作业场所房间尺寸：宽W:7.5m，L:7.4m，高H: 6.5m，灯具计算高度H:3m顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/ H*(L+W)/ =7.5*7.4/3*(7.5+7.4)=1.242）灯具参数：灯具采用防水防尘防腐LED灯，单个光源光通量: 9750 lm, 灯具光源功率:60W3）其它参数：查利用系数表：利用系数: 0.49查维护系数表：维护系数: 0.74）计算结果：依据照明设计手册（第二版）5-39 式进行计算N=Eav*A/Φ*U*K=100*7.4*7.5/7800*0.49*0.7=2.07Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 照度计算：灯具光源数:2,计算照度: Eav =ΦUKN/A=7800*0.49*0.7*2/7.4*7.5=96.4lx实际安装功率 = 灯具数× 总光源功率2*60=120W实际LPD计算：LPD=ΣP/A=2*60/7.5*7.4=2.16W/m2式中：P-- 光光源额定功率W, A -- 工作面面积m²5）校验结果：根据《建筑照明设计标准》（GB50034-2013）规范实际计算平均照度:96.4 lx表6.3.13，LPD现行标准为4/m2，实际功率密度为：2.16W/m²< 4W/m2,符合规范照度要求!4、防爆前室1）房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.4.1中的相关要求，防爆前室照度要求值为100 lx房间名称：防爆前室房间尺寸：宽W:4.5m，L:4.6m，高H: 6.5m，参考平面高度：地面，灯具计算高度H:3m顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/ H*(L+W)/ =4.6*4.5/3*(4.5+4.6)=0.762）灯具参数：灯具采用防水防尘防腐LED灯，单个光源光通量: 5200lm, 灯具光源功率: 30W3）其它参数：查利用系数表：利用系数: 0.37，查维护系数表：维护系数: 0.7，照度要求: 100 lx4）计算结果：依据照明设计手册（第二版）5-39式进行计算N=Eav*A/Φ*U* K=100*4.5*4.6/3900*0.37*0.7=2.04Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 照度计算:灯具光源数: 2计算照度: Eav =ΦUKN/A=3900*0.37*0.7*2/4.5*4.6=97.6 lx照明功率密度LPD计算：LPD=ΣP/A=2*30/4.5*4.6=2.9W/m2式中：P--光源额定功率W, A --工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）规范实际计算平均照度:97.6 lx实际功率密度LPD=2.9W m2<4W/m2符合规范要求!5、废弃物间1）房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.4.1中的相关要求，废弃物间照度要求值为100 lx房间名称：废弃物间房间尺寸：宽W:3.9m，L:7m，高H: 6.5m，参考平面高度：地面，灯具计算高度H:3m，顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/ H*（L+W）=7*3.9/3*(7+3.9)=0.832. ）灯具参数：灯具采用防水防尘防腐LED灯，单个光源光通量: 7800lm, 灯具光源功率: 40W3）其它参数：查利用系数表：利用系数: 0.39，查维护系数表：维护系数: 0.74）计算结果：依据照明设计手册（第二版）5-39进行计算N=Eav*A/Φ*U* K=75*3.9*7.0/5200*0.39*0.7=1.92Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 计算结果:灯具光源数:2，计算照度: Eav =ΦUKN/A=5200*0.39*0.7*2/3.9*7.0=104 lx功率密度LPD计算：LPD=ΣP/A=2*40/7*3.9=2.93W/m2式中：P--光源额定功率W, A --工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）规范实际计算平均照度:104 lx>100lx,实际功率密度LPD=2.93W m2<1.2*4W/m2 =4.8W符合规范要求!6、接待室1）房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.2.2中的相关要求，接待室照度要求值为200 lx房间名称：接待室房间尺寸：宽W:3.6m，L:8m，高H: 3.7m，参考平面高度：0.75m，灯具计算高度H:3.7m，顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/ H*（L+W）=8*3.6/(3.7-0.75)*(8+3.6)=0.842）灯具参数：灯具采用节能型荧光灯，单个光源光通量: 3350lm, 灯具光源功率: 36W3）其它参数：查利用系数表：利用系数: 0.4，查维护系数表：维护系数: 0.8，照度要求: 200lx4）计算结果：依据照明设计手册（第二版）5-39式进行计算N=Eav*A/Φ*U* K=200*8*3.6/3350*0.4*0.8=5.3Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 计算结果:灯具光源数:，计算照度: Eav =ΦUKN/A=3350*0.4*0.8*5/3.6*8=186.1lx照明功率密度LPD计算：LPD=Σ(P L+P B)/A=5(36+2)/8*3.6=6.59W/m2式中：P L-- 光光源额定功率W, P B -- 光源配套的高频电子镇流器功耗W, A -- 工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）表6.3.13，实际计算平均照度:186.1 lx,实际功率密度为：6.59W/m²< 7.0W/m2根据表6,3.13当室形指数为<1时，照明功率密度值限值应增加20%实际功率密度LPD=6.59W m2<1.2*9W/m2 =10.8W符合规范要求!7、员工活动室1）房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.2.2中的相关要求，员工活动室照度要求值为200 lx房间名称：接待室房间尺寸：宽W:7.8m，L:8m，高H: 3.7m，参考平面高度：0.75m，灯具计算高度H:3.7m，顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/ H*（L+W）=8*7.8/(3.7-0.75)*(7.8+8)=1.342）灯具参数：灯具采用节能型荧光灯，单个光源光通量: 3350lm, 灯具光源功率: 36W3）其它参数：查利用系数表：利用系数: 0.49，查维护系数表：维护系数: 0.8，照度要求: 200lx4）计算结果：依据照明设计手册（第二版）5-39式进行计算N=Eav*A/Φ*U*K=200*8*7.8/3350*0.49*0.8=9.5Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 计算结果:灯具光源数: 10，计算照度: Eav =ΦUKN/A=3350*0.49*0.8*10/7.8*8.=210lx照明功率密度LPD计算：LPD=Σ(P L+P B)/A=10(36+2)/7.8*8=6W/m2式中：P L-- 光光源额定功率W, P B -- 光源配套的高频电子镇流器功耗W, A -- 工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）表6.3.13， LPD现行标准为7.5W/m2实际计算平均照度:210 lx实际功率密度为：6W/m²< 7.0W/m2 符合规范要求!8、男、女更衣室照度计算依据《建筑照明设计标准》（GB50034-2013）表5.5.1中的相关要求，男、女更衣室照度要求值为150 lx房间名称：男、女更衣室房间尺寸：宽W:2.7m，L:8m，高H: 3.7m，参考平面高度：地面，灯具计算高度H:3.7m，顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/ H*（L+W）=2.7*8/3.7*(8+2.7)=0.552）灯具参数：灯具采用节能型荧光灯，单个光源光通量: 3350lm, 灯具光源功率: 36W3）其它参数：查利用系数表：利用系数: 0.31，查维护系数表：维护系数: 0.8，度要求: 150lx4）计算结果：依据照明设计手册（第二版）5-39 式进行计算N=Eav*A/Φ*U*K=150*8*2.7/3350*0.31*0.8=3.9Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 计算结果:灯具光源数: 4，计算照度: Eav =ΦUKN/A=3350*0.31*0.8*4/8*2.7=154 x照明功率密度LPD计算：LPD=Σ(P L+P B)/A=4(36+2)/10*5.7=2.7W/m2式中：P L-- 光光源额定功率W, P B -- 光源配套的高频电子镇流器功耗W, A -- 工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）表6.3.13，LPD现行标准为4W/m2实际计算平均照度:154 lx>150lx实际功率密度LPD=2.7W/m2< 4W/m2符合规范要求!10、门斗1.房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.5.1中的相关要求，门斗照度要求值为100lx房间名称：门斗房间尺寸：宽W:5.7m，L:10m，高H: 3.7m，参考平面高度：地面，灯具计算高度H:3.7m，顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/ H*（L+W）=8*3.6/3.7*(8+3.6)=0.84灯具采用节能型荧光灯，单个光源光通量: 3350lm, 灯具光源功率: 36W3）其它参数：查利用系数表：利用系数: 0.39，查维护系数表：维护系数: 0.84）计算结果：依据照明设计手册（第二版）5-39 式进行计算N=Eav*A/Φ*U*K=100*10*5.7/3350*0.39*0.8=5.5Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 计算结果:灯具光源数:6，计算照度: Eav =ΦUKN/A=3350*0.39*0.8*6/5.7*10=110 lx照明功率密度LPD计算：LPD=Σ(P L+P B)/A=6(36+2)/10*5.7=4W/m2式中：P L-- 光光源额定功率W, P B -- 光源配套的高频电子镇流器功耗W, A -- 工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）表6.3.13， LPD现行标准为4W/m2实际计算平均照度:110 lx>100lx,实际功率密度LPD=4W/m2≤4W/m2符合规范要求!二、综合厂房二层照度计算1、谈话室1）房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.2.2中的相关要求，谈话室照度要求值为200 lx房间名称：谈话室房间尺寸：宽W:3.6m，长L;8m，高H: 3.7m，参考平面高度：0.75m，灯具计算高度H:3.7m，顶棚反射比(%)：70，墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/ H*（L+W）=8*3.6/(3.7-0.75)*(8+3.6)=0.842）灯具参数：灯具采用节能型荧光灯，单个光源光通量: 3350lm, 灯具光源功率: 36W3）其它参数：查利用系数表：利用系数: 0.39，查维护系数表：维护系数: 0.84）计算结果：依据照明设计手册（第二版）5-39式进行计算N=Eav*A/Φ*U* K=200*8*3.6/3350*0.39*0.8=5.5Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 计算结果:灯具光源数:6，计算照度: Eav =ΦUKN/A=3350*0.39*0.8*6/8*3.6=217.8 lx照明功率密度LPD计算：LPD=Σ(P L+P B)/A=6(36+2)/3.6*8=7.92W/m2式中：P L-- 光光源额定功率W, P B -- 光源配套的高频电子镇流器功耗W, A -- 工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）表6.3.13， LPD现行标准为7W/m2实际计算平均照度:217.8 lx实际功率密度LPD=7.92W/ m2<7*1.2=8.4W/m2符合规范要求!2、办公室照度计算1.房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.2.2中的相关要求，办公室照度要求值为300 lx房间名称：办公室房间尺寸：宽W:8m，L:12m，高H: 3.7m，参考平面高度：0.75m，灯具计算高度H:3.7m，顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/ H*（L+W）=12*8/(3.7-0.75)*(12+8)=1.622）灯具参数：灯具采用节能型荧光灯，单个光源光通量: 3350lm, 灯具光源功率: 36W3）其它参数：查利用系数表：利用系数: 0.62，查维护系数表：维护系数: 0.84）计算结果：依据照明设计手册（第二版）5-39 式进行计算N=Eav*A/Φ*U*K=300*12*8/3350*0.53*0.8=20Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 计算结果:灯具光源数:21，计算照度: Eav =ΦUKN/A=3350*0.53*0.8*21/12*8=310.7 lx照明功率密度实际LPD计算：LPD=Σ(P L+P B)/A=21(36+2)/12*8=8.3/m2式中：P L-- 光光源额定功率W, P B -- 光源配套的高频电子镇流器功耗W, A -- 工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）表6.3.12， LPD现行标准为9/m2实际计算平均照度:310.7 lx实际功率密度为：8.3/m²< 9W/m2符合规范要求!3、接待室1）房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.2.2中的相关要求，接待室照度要求值为200 lx房间名称：接待室房间尺寸：宽W:4.8m，长L;8m，高H: 3.7m，参考平面高度：0.75m，灯具计算高度H:3.7m，顶棚反射比(%)：70，墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/ H*（L+W）=8*4.8/(3.7-0.75)*(8+4.8)=12）灯具参数：灯具采用节能型荧光灯，单个光源光通量: 3350lm, 灯具光源功率: 36W3）其它参数：查利用系数表：利用系数: 0.43，查维护系数表：维护系数: 0.84）计算结果：依据照明设计手册（第二版）5-39式进行计算N=Eav*A/Φ*U*K=200*8*4.8/3350*0.43*0.8=6.7Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 计算结果:灯具光源数:7，计算照度: Eav =ΦUKN/A=3350*0.43*0.8*7/8*4.8=210 lx照明功率密度计算：LPD=Σ(P L+P B)/A=7(36+2)/4.8*8=6.93W/m2式中：P L-- 光光源额定功率W, P B -- 光源配套的高频电子镇流器功耗W, A -- 工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）表6.3.12， LPD现行标准为7W/m2实际计算平均照度:210 lx实际功率密度为：6.93W/m²< 7W/m2符合规范要求!三、综合厂房三层照度计算1、会议室1）房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.2.2中的相关要求，会议室照度要求值为300 lx 房间名称：会议室房间尺寸：宽W:8m，长L;12m，高H: 3.7m，参考平面高度：地面，灯具计算高度H:3.7m，顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/ H*（L+W）=12*8/(3.7-0.75)*(12+8)=1.632）灯具参数：灯具采用节能型荧光灯，单个光源光通量: 3350lm, 灯具光源功率: 36W3）其它参数：查利用系数表：利用系数: 0.53，查维护系数表：维护系数: 0.84）计算结果：依据照明设计手册（第二版）5-39式进行计算N=Eav*A/Φ*U* K=300*12*8/3350*0.53*0.8=20Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 计算结果:灯具光源数: 22，计算照度: Eav =ΦUKN/A=3350*0.53*0.8*22/12*8=325lx照明功率密度LPD计算：LPD=Σ(P L+P B)/A=22(36+2)/12*8=8.7W/m2式中：P L-- 光光源额定功率W, P B -- 光源配套的高频电子镇流器功耗W, A -- 工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）表6.3.13， LPD现行标准为9W/m2实际计算平均照度:325lx实际功率密度为：8.7W/m²< 9W/m2符合规范要求!2、检测、试制中心21）房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.5.1中的相关要求，检测、试制中心照度要求值为300 lx房间名称：检测、试制中心2房间尺寸：宽W:8m，L:10.8m，高H: 3.7m，参考平面高度：0.75m，灯具计算高度H:3.7m，顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/ H*（L+W）=8*10.8/(3.7-0.75)*(8+10.8)=1.562）灯具参数：灯具采用节能型荧光灯，单个光源光通量: 3350lm, 灯具光源功率: 36W3）其它参数：查利用系数表：利用系数: 0.53，查维护系数表：维护系数: 0.84）计算结果：依据照明设计手册（第二版）5-39 式进行计算N=Eav*A/Φ*U* K=300*8*10.8/3350*0.53*0.8=18.2式中：Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数,计算结果:灯具光源数:20 计算照度: Eav =ΦUKN/A=3350*0.53*0.8*20/10.8*8=322.8lx照明功率密度LPD计算：LPD=Σ(P L+P B)/A=20(36+2)/10.8*8=8.8W/m2式中：P L-- 光光源额定功率W, P B -- 光源配套的高频电子镇流器功耗W, A -- 工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）表6.3.13， LPD现行标准为9.0/m2实际计算平均照度:322.8lx实际功率密度为：8.8W/m²< 9.0W/m2符合规范要求!3、辅助车间照度计算1）房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.4.1中的相关要求，辅助车间照度要求值为100 lx房间名称：辅助车间房间尺寸：宽W:14m，长L:30m，高H:6.5m，参考平面高度：地面，灯具计算高度H:6.5 m顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=A/H*（W+L）=14*30/6.5*(14+30)=1.472）灯具参数：灯具采用防水防尘防腐LED灯，单个光源光通量: 7800 lm, 灯具光源功率: 60 W3）其它参数：查利用系数表，利用系数: 0.52查维护系数表，维护系数: 0.7，4）计算结果：依据照明设计手册（第二版）5-39 式进行计算N=Eav*A/Φ*U*K=100*30*14/ 7800*0.52*0.7=15Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 计算结果:灯具光源数:16，计算照度: Eav =ΦUKN/A=7800*0.52*0.7*16/14*30=108lx照明功率密度LPD计算：LPD=ΣP/A=16*60/14*30=2.29W/m2式中：P--光源额定功率W, A --工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）规范表6.3.13， LPD现行标准为4.0/m2实际计算平均照度:108 lx实际功率密度LPD=2.29W m2<4.0W/m2符合规范要求!4、丙类车间照度计算1）房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.5.1丙类车间照度要求值为100 lx房间名称：丙类车间房间尺寸：宽：W:22.5m，长L:49.8m，高H: 6.5m，参考平面高度：地面，灯具计算高度H:5 m 顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/ H*(L+W)/ =(49.8*22.5+16.5*7.5)/6.5(49.8+22.5)=2.652）灯具参数：灯具采用防水防尘防腐LED灯，单个光源光通量: 7800 lm, 灯具光源功率: 60 W3）其它参数：查利用系数表：利用系数: 0.6查维护系数表：维护系数: 0.7，照度要求: 100 lx4）计算结果：依据照明设计手册（第二版）5-39 式进行计算N=Eav*A/Φ*U*K=100*(49.8*22.5+16.5*7.5)/7800*0.6*0.7=38Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 计算结果:灯具光源数:40，计算照度:Eav =ΦUKN/A=7800*0.6*0.7*40/(49.8*22.5+16.5*7.5)=105.3 lx照明功率密度LPD计算：LPD=ΣP/A=40*60/(49.8*22.5+16.5*7.5)=1.93W/m2式中：P--光源额定功率W, A --工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）表6.3.12， LPD现行标准为4.0W/m2实际计算平均照度:108 lx>100lx,实际功率密度LPD=1.93W m2<4.0W/m2符合规范要求!5、空压机房1）房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.4.1中的相关要求，空压机房照度要求值为150 lx房间名称：空压机房房间尺寸：宽W:5.5m，L:7m，高H: 6.5m，灯具计算高度H:6.5m顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/ H*(L+W)/ =7*5.5/6.5* (7+5.5) =0.472）灯具参数：灯具采用防水防尘防腐LED灯，单个光源光通量: 15600 lm, 灯具光源功率:75W3）其它参数：查利用系数表：利用系数: 0.31，查维护系数表：维护系数: 0.7，4）计算结果：依据照明设计手册（第二版）5-39式进行计算N= Eav*A/Φ*U*K=150*7*5.5/9750*0.31*0.7=2.73Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 计算结果:灯具光源数:3，计算照度: Eav =ΦUKN/A=9750*0.31*0.7*2/7*5.5=164.9 lx照明功率密度LPD计算：LPD=ΣP/A=3*75/7*5.5=5.8W/m2式中：P-- 光源额定功率W,A -- 工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）表6.3.13， LPD行标准为6.0/m2实际计算平均照度:164.9 lx实际功率密度为：5.8W/m²< 6.0W/m2符合规范要求!6、防爆前室1）房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.4.1中的相关要求，防爆前室照度要求值为100 lx房间名称：防爆前室房间尺寸：宽W:4.5m，L:4.6m，高H: 6.5m，参考平面高度：地面，灯具计算高度H:3m顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/ H*(L+W)/ =4.6*4.5/3*(4.5+4.6)=0.762）灯具参数：灯具采用防水防尘防腐LED灯，单个光源光通量: 5200lm, 灯具光源功率: 40W3）其它参数：查利用系数表：利用系数: 0.37，查维护系数表：维护系数: 0.7，照度要求: 100 lx4）计算结果：依据照明设计手册（第二版）5-39式进行计算N=Eav*A/Φ*U* K=100*4.5*4.6/3900*0.37*0.7=2.05Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 照度计算:灯具光源数: 2计算照度: Eav =ΦUKN/A=3900*0.37*0.7*2/4.5*4.6=97.6 lx照明功率密度LPD计算：LPD=ΣP/A=2*30/4.5*4.6=2.90W/m2式中：P--光源额定功率W, A --工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）规范实际计算平均照度:97.6 lx实际功率密度LPD=2.90W m2<4W/m2 =符合规范要求!7、CR机械室1）房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.4.1中的相关要求，CR机械室照度要求值为200 lx房间名称：CR机械室房间尺寸：宽W:5.5m，L:7m，高H: 6.5m，灯具计算高度H:3m顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/ H*(L+W)/ =7*5.5/3*(7+5.5)=1.022）灯具参数：灯具采用防水防尘防腐LED灯，单个光源光通量: 13000 lm, 灯具光源功率:90W3）其它参数：查利用系数表：利用系数: 0.43查维护系数表：维护系数: 0.8，照度要求: 200 lx4）计算结果：依据照明设计手册（第二版）5-39式进行计算N=Eav*A/Φ*U*K=200*7*5.5/11700*0.43*0.7=2.19Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 计算结果:灯具光源数: 2计算照度: Eav =ΦUKN/A=11700*0.43*0.7*2/7*5.5=183lx照明功率密度LPD计算：LPD=ΣP/A=2*90/7*5.5=4.68W/m2式中：P L-- 光光源额定功率W,A -- 工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）表6.3.12， LPD现行标准为7.0W/m2实际计算平均照度:183lx,实际功率密度为：4.68W/m²<7.0W/m2符合规范要求!8、甲类作业场所1）房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.5.1中的相关要求，甲类作业场所照度要求值为100 lx房间名称：甲类作业场所房间尺寸：宽W:7.5m，L:7.4m，高H: 6.5m，灯具计算高度H:3m顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/ H*(L+W)/ =7.5*7.4/3*(7.5+7.4)=1.242）灯具参数：灯具采用防水防尘防腐LED灯，单个光源光通量: 9750 lm, 灯具光源功率:75W3）其它参数：查利用系数表：利用系数: 0.49查维护系数表：维护系数: 0.7，照度要求: 100 lx4）计算结果：依据照明设计手册（第二版）5-39 式进行计算N=Eav*A/Φ*U*K=100*7.4*7.5/7800*0.49*0.7=2.07Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 照度计算：灯具光源数:2,计算照度: Eav =ΦUKN/A=7800*0.49*0.7*2/7.4*7.5=96.4lx实际安装功率 = 灯具数× 总光源功率2*60=120W实际LPD计算：LPD=ΣP/A=2*60/7.5*7.4=2.16W/m2式中：P-- 光光源额定功率W, A -- 工作面面积m²5）校验结果：根据《建筑照明设计标准》（GB50034-2013）规范实际计算平均照度:96.4 lx表6.3.13，LPD现行标准为4/m2，实际功率密度为：2.16W/m²< 4W/m2,符合规范照度要求!9、配电室照度计算1.房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.5.1中的相关要求，配电室照度要求值为200 lx房间名称：配电室房间尺寸：宽W:3.6m，长:L 5.5m: 高3.7m，参考平面高度：0.75m，灯具计算高度H:3.7m，顶棚反射比(%)：70, 墙射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/ H*（L+W）=5.5*3.6/(3.7-0.75)*(5.5+3.6)=0.742）灯具参数：灯具采用节能型荧光灯，单个光源光通量: 3350lm, 灯具光源功率: 36W3）其它参数：查利用系数表：利用系数: 0.36，查维护系数表：维护系数: 0.84）计算结果：依据照明设计手册（第二版）5-39 式进行计算N=Eav*A/Φ*U*K=200*5.5*3.6/3350*0.36*0.8=4.1Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 计算结果:灯具光源数:4，计算照度: Eav =ΦUKN/A=3350*0.36*0.8*4/5.5*3.6=194.9lx照明功率密度LPD计算：LPD=Σ(P L+P B)/A=4(36+2)/5.5*3.6=7.67W/m2式中：P L-- 光源额定功率W, P B -- 光源配套的高频电子镇流器功耗W, A -- 工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）表6.3.12， LPD现行标准为9.0/m2实际计算平均照度:194.5 lx实际功率密度LPD=7.68W/m2<7*1.2=8.4W/m2符合规范照度要求!四、综合厂房四层照度计算1、检测、试制中心11）房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.4.1中的相关要求，检测、试制中心照度要求值为300 lx房间名称：检测、试制中心1房间尺寸：宽W:10m，L:22.5m，高H: 4.25m，参考平面高度：0.75m，灯具计算高度H:3.7m，顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=22.5*10/ H*（L+W）=8*11/(3.7-0.75)*(22.5+10)=2.352）灯具参数：灯具采用节能型荧光灯，单个光源光通量: 3350lm, 灯具光源功率: 36W3）其它参数：查利用系数表：利用系数: 0.58，查维护系数表：维护系数: 0.84）计算结果：依据照明设计手册（第二版）5-39 式进行计算N=Eav*A/Φ*U* K=300*22.5*10/3350*0.58*0.8=43.4Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 计算结果:灯具光源数:44,计算照度: Eav =ΦUKN/A=3350*0.58*0.8*44/22.5*10=303lx照明功率密度LPD计算：LPD=Σ(P L+P B)/A=44(36+2)/22.5*10=7.43W/m2式中：P L-- 光光源额定功率W, P B -- 光源配套的高频电子镇流器功耗W, A -- 工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）表6.3.13， LPD现行标准为9.0/m2实际计算平均照度:303 lx实际功率密度为：7.43W/m²< 9.0W/m2符合规范要求!五、配电室照度计算1.房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.4.1中的相关要求，配电室照度要求值为200 lx房间名称：配电室房间尺寸：宽W:8m，长:L 9m: 高7.4m，参考平面高度：0.75m，灯具计算高度H:3m，顶棚反射比(%)：70, 墙射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/ H*（L+W）=9*8/(3-0.75)*(9+8)=1.882）灯具参数：灯具采用节能型荧光灯，单个光源光通量: 3350lm, 灯具光源功率: 36W3）其它参数：查利用系数表：利用系数: 0.55，查维护系数表：维护系数: 0.84）计算结果：依据照明设计手册（第二版）5-39 式进行计算N=Eav*A/Φ*U*K=200*9*8/3350*0.55*0.8=9.76Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 计算结果:灯具光源数:10，计算照度: Eav =ΦUKN/A=3350*0.55*0.8*10/9*8=204.7lx照明功率密度LPD计算：LPD=Σ(P L+P B)/A=10(36+2)/9*8=5.28W/m2式中：P L-- 光光源额定功率W, P B -- 光源配套的高频电子镇流器功耗W, A -- 工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）表6.3.13 LPD现行标准为7.0/m2实际计算平均照度:204.7 lx实际功率密度为：5.28W/m²< 7.0W/m2符合规范要求!六、消防泵房1）房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.4.1中的相关要求，消防泵房照度要求值为100 lx房间名称：消防泵房房间尺寸：宽W:8m，L:9m，高H: 9m，参考平面高度：地面，灯具计算高度H:8m，顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/ H*（L+W）=9*8/9*(9+8)=0.472. ）灯具参数：灯具采用防水防尘防腐LED灯，单个光源光通量: 7800lm, 灯具光源功率: 90W3）其它参数：查利用系数表：利用系数: 0.31，查维护系数表：维护系数: 0.74）计算结果：依据照明设计手册（第二版）5-39 式进行计算N=Eav*A/Φ*U*K=100*9*8/11700*0.31*0.7=2.8Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 计算结果:灯具光源数:3，计算照度: Eav =ΦUKN/A=11700*0.31*0.7*3/9*8=105.8lx照明功率密度LPD计算：LPD=ΣP/A=3*90/9*8=3.75W/m2式中：P L-- 光光源额定功率W, P B -- 光源配套的高频电子镇流器功耗W, A -- 工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）表6.3.13， LPD现行标准为4.0W/m2实际计算平均照度:105.8lx实际功率密度LPD=3.75W/ m2<4.0W/m2七、甲类仓库1）甲类仓库参数：依据《建筑照明设计标准》（GB50034-2013）表5.4.1中的相关要求，甲类仓库照度要求值为100 lx房间名称：甲类仓库房间尺寸：宽W:8m，长L:28m，高H:6.9m，参考平面高度：地面，灯具计算高度H:6.9 m顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：20室形系数RI: RI=A/H*（W+L）=28*8/6.9*(28+8)=0.92）灯具参数：灯具采用防水防尘防腐LED灯，单个光源光通量: 7800 lm, 灯具光源功率: 80 W3）其它参数：查利用系数表：利用系数: 0.42，查维护系数表：维护系数: 0.7，照度要求: 100 lx4）计算结果：依据照明设计手册（第二版）5-39 式进行计算N=Eav*A/Φ*U*K=100*28*8/10400*0.42*0.7=7.32Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数, 计算结果:灯具光源数:8，计算照度: Eav =ΦUKN/A=10400*0.42*0.7*8/28*8=109.2lx照明功率密度LPD计算：LPD=ΣP/A=8*80/28*8=2.85W/m2式中：P L--光源额定功率W, A --工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）表6.3.12， LPD现行标准为4.0/m2实际计算平均照度:109.2lx>100lx,实际功率密度LPD=2.85W/m2 < 4.0W/m2符合规范要求!八、门卫照度计算1.房间参数：依据《建筑照明设计标准》（GB50034-2013）表5.4.1中的相关要求，门卫照度要求值为200 lx房间名称：门卫兼消防控制房间尺寸：宽W:3.8m，长:L6.5m: 高3.3m，参考平面高度：0.75m，灯具计算高度H:3.3m，顶棚反射比(%)：70, 墙射比(%)：50, 地面反射比(%)：20室形系数RI: RI=L*W/H*（L+W）=6.5*3.8/(3.3-0.75)*(6.5+3.8)=0.942）灯具参数：灯具采用节能型荧光灯，单个光源光通量: 3350lm, 灯具光源功率: 36W3）其它参数：查利用系数表：利用系数: 0.42，查维护系数表：维护系数: 0.84）计算结果：依据照明设计手册（第二版）5-39 式进行计算N=Eav*A/Φ*U*K=200*6.5*3.3/3350*0.42*0.8=3.8Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数,计算结果:灯具光源数:4，计算照度: Eav =ΦUKN/A=3350*0.42*0.8*4/6.5*3.6=192.4 lx照明功率密度LPD计算：LPD=Σ(P L+P B)/A=4(36+2)/6.5*3.6=6.5W/m2式中：P L-- 光光源额定功率W, P B -- 光源配套的高频电子镇流器功耗W, A -- 工作面面积m²6）校验结果：根据《建筑照明设计标准》（GB50034-2013）表6.3.12， LPD现行标准为7.0/m2实际计算平均照度:192.4lx实际功率密度LPD=6.5W/m2 <7.0W/m2符合规范要求!。

照度计算书说明：以下计算的利用系数见照明设计手册（第二版）；维护系数见《建筑照明设计标准》（GB50034—2013）表4。

1。

6。

一、综合厂房一层照度计算1、丙类仓库1）丙类仓库参数：依据《建筑照明设计标准》（GB50034-2013）表5.4。

1中的相关要求，丙类仓库照度要求值为100 lx房间名称：中间仓库房间尺寸：宽W:14m，长L：26.1m,高H：6。

5m，参考平面高度：地面，灯具计算高度H:6.5顶棚反射比（％）：70，墙反射比(%)：50，地面反射比(%)：20室形系数RI： RI=A/H*(W+L)=14*26。

1/6。

5＊(14+26。

1）=1.42）灯具参数：灯具采用防水防尘防腐LED灯，单个光源光通量： 7800 lm, 灯具光源功率: 60 W3）其它参数：查利用系数表，利用系数： 0.51，查维护系数表，维护系数： 0。

7，照度要求: 100 lx4）计算结果:依据照明设计手册（第二版）5-39 式进行计算N=Eav*A/Φ*U*K=100(26.1＊14)/ 7800*0.51*0.7=13.1式中：Φ-- 光通量lm， N -—光源数量, U -—利用系数, A —- 工作面面积m²， K -- 灯具维护系数，照度计算：灯具光源数：14,计算照度: Eav =ΦUKN/A=7800＊0.51＊0.7*14/14*26.1=106。

7lx照明功率密度计算：安装功率 = 灯具数× 总光源功率14*60=840W实际LPD计算：LPD=ΣP/A=14*60/14*26。

1=2.3W/m2式中：P-—光源额定功率W， A -—工作面面积m²5）校验结果:根据《建筑照明设计标准》(GB50034—2013）规范表5。

5.1要求实际计算平均照度:106.7 lx表6.3。

13要求：LPD现行标准为4/m2，实际计算LPD=2.3W/m2〈4/m2 符合规范要求！2、丙类车间照度计算1)房间参数：依据《建筑照明设计标准》（GB50034—2013)表5。

一层7~９轴餐厅1、标准选择根据《GB50034—2０0４》，照度标准值为 200 lx,功率密度值为13 Ｗ／ｍ22、房间参数房间照明墙面积（m2）: 427、95房间照明地面积（m２）: ７１5、6灯具计算高度ｈ（ｍ): 3、0０室形系数(ＲI): RＩ= 5、0÷(2、５×照明墙面积÷照明地面积） = 3、３4顶棚反射率: ７6墙面反射率：７6地面反射率: 〈%地面反射率〉3、灯具参数型号: ﻩ简式荧光灯１YG2—１维护系数：ﻩ0、70距高比: ﻩ1、604、光源:型号：ﻩTLD36W/830数量: ﻩ2光源功率（W）：ﻩ3６镇流器功率（Ｗ）: １光通量（lm）：６７０0５、照度计算利用系数：ﻩ0、８400灯具数量Ｎ: N = (工作面上平均照度×工作面面积）÷（光源光通量×利用系数×灯具维护系数） = 37６、校验203、８实际平均照度（ｌx): ﻩ实际安装功率 = 光源数× (光源功率 + 镇流器功率)实际功率密度（W/m2）：３、８37、结论计算照度大于等于标准照度,采用标准功率密度1３（Ｗ／m2）计算功率密度小于标准功率密度,通过!十一层2～4轴会议室１、标准选择根据《GB50034-2004》，照度标准值为 30０ lx，功率密度值为 1１ W/ｍ2２、房间参数房间照明墙面积(m２）： 17５、２0房间照明地面积(m2）: 2０1、6灯具计算高度h（m）: 3、00室形系数（RＩ): RI ＝５、0÷(2、5×照明墙面积÷照明地面积） = 2、３0 顶棚反射率：７6墙面反射率: 7６地面反射率：＜%地面反射率＞3、灯具参数型号：ﻩ简式荧光灯1 YＧ２—1维护系数：ﻩ0、７0距高比: ﻩ1、604、光源：ﻩTLD36W/8３0型号：ﻩ数量：ﻩ2光源功率（Ｗ): 36镇流器功率（W)： 1光通量（ｌｍ): ６700５、照度计算利用系数：0、77４0灯具数量 N：N = （工作面上平均照度×工作面面积）÷（光源光通量×利用系数×灯具维护系数) = 176、校验实际平均照度(lx): ﻩ３06、2实际安装功率 = 光源数× (光源功率＋镇流器功率）实际功率密度(W/m2): 6、247、结论计算照度大于等于标准照度，采用标准功率密度11（W/m２）计算功率密度小于标准功率密度，通过！客房层1～５轴走廊１、标准选择根据《GB5０034—2０04》,照度标准值为 50 lx,功率密度值为 5 Ｗ/ｍ22、房间参数房间照明墙面积（ｍ2): 185、64房间照明地面积（m2）： 6６、９灯具计算高度ｈ（m）：3、00室形系数(RＩ）：ＲI = 5、０÷（2、5×照明墙面积÷照明地面积）＝ 0、７２顶棚反射率: 7６墙面反射率： 76地面反射率：〈％地面反射率〉3、灯具参数型号：ﻩﻩ简式荧光灯１ YG2—１维护系数：0、７０距高比: 1、60ﻩ4、光源：型号：ﻩＴLＤ22W/830数量： 1光源功率（W）: ２2镇流器功率（Ｗ): 1ﻩ光通量(lm)：33５０5、照度计算利用系数：ﻩ０、４430灯具数量Ｎ：ﻩＮ＝(工作面上平均照度×工作面面积) ÷ (光源光通量×利用系数×灯具维护系数) ＝ 4６、校验实际平均照度（ｌx): ﻩ6２、２实际安装功率 = 光源数× (光源功率 + 镇流器功率）实际功率密度（Ｗ/m2）：2、21７、结论计算照度大于等于标准照度，采用标准功率密度5（W/m２）计算功率密度小于标准功率密度,通过!地下一层车库1～6轴1、标准选择根据《ＧB5０034-２004》，照度标准值为７5 ｌx,功率密度值为５ W/m22、房间参数房间照明墙面积（m２）：410、０2房间照明地面积（m２）: 100０、1灯具计算高度ｈ(ｍ): ３、00室形系数(RＩ): RＩ = 5、０÷(2、5×照明墙面积÷照明地面积）＝ 4、88 顶棚反射率: ７6墙面反射率：７6地面反射率：＜％地面反射率＞3、灯具参数型号: 简式荧光灯1 YG2-１维护系数: 0、7０距高比：ﻩ1、6０4、光源:型号：ﻩﻩTLＤ36Ｗ/8３０数量：ﻩ1光源功率(W): ﻩ3６镇流器功率（Ｗ)： 1ﻩ光通量（ｌｍ）: 3350５、照度计算利用系数: ﻩ0、8８７0灯具数量 N: ﻩN ＝ (工作面上平均照度×工作面面积）÷ (光源光通量×利用系数×灯具维护系数) = 476、校验实际平均照度(lx）：ﻩ7７、0实际安装功率＝光源数×(光源功率＋镇流器功率）实际功率密度(W/m2)：ﻩ１、3７7、结论计算照度大于等于标准照度，采用标准功率密度5(W/m2)计算功率密度小于标准功率密度，通过!地下一层车库7~13轴１、标准选择根据《GＢ50０３４-２００４》，照度标准值为 7５ lx，功率密度值为０Ｗ/m２２、房间参数房间照明墙面积（m2）: 460、9４房间照明地面积(m2): 1０59、1灯具计算高度h(m)：３、00室形系数（RI）： RＩ＝ 5、０÷(2、５×照明墙面积÷照明地面积) ＝4、60顶棚反射率: 76墙面反射率: 7６地面反射率：〈%地面反射率>3、灯具参数型号：简式荧光灯1 ＹG2-1维护系数: ﻩ0、70距高比：１、60４、光源:型号: TＬD36W／８30数量: １光源功率（W）：ﻩ３6镇流器功率（W）: １光通量(lm）： 33505、照度计算利用系数：0、8８１０灯具数量Ｎ：ﻩN = (工作面上平均照度×工作面面积）÷（光源光通量×利用系数×灯具维护系数） = 396、校验实际平均照度(ｌx): ﻩ７６、1实际安装功率= 光源数×（光源功率 + 镇流器功率)实际功率密度(W/m2）: ﻩ1、36７、结论计算照度大于等于标准照度，采用标准功率密度5（W/m２)计算功率密度小于标准功率密度，通过!。

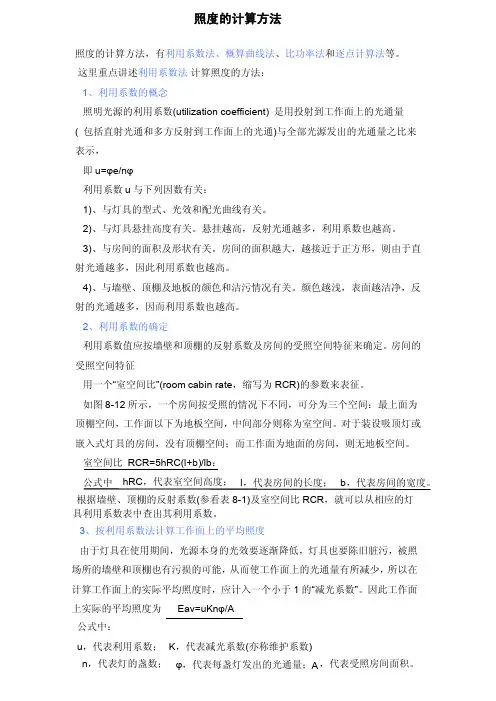

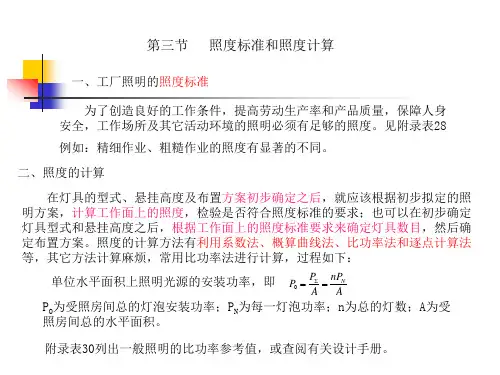

照度的计算方法照度的计算方法，有利用系数法、概算曲线法、比功率法和逐点计算法等。

这里重点讲述利用系数法计算照度的方法：1、利用系数的概念照明光源的利用系数(utilization coefficient) 是用投射到工作面上的光通量( 包括直射光通和多方反射到工作面上的光通)与全部光源发出的光通量之比来表示，即u=φe/nφ利用系数u与下列因数有关：1)、与灯具的型式、光效和配光曲线有关。

2)、与灯具悬挂高度有关。

悬挂越高，反射光通越多，利用系数也越高。

3)、与房间的面积及形状有关。

房间的面积越大，越接近于正方形，则由于直射光通越多，因此利用系数也越高。

4)、与墙壁、顶棚及地板的颜色和洁污情况有关。

颜色越浅，表面越洁净，反射的光通越多，因而利用系数也越高。

2、利用系数的确定利用系数值应按墙壁和顶棚的反射系数及房间的受照空间特征来确定。

房间的受照空间特征用一个“室空间比”(room cabin rate，缩写为RCR)的参数来表征。

如图8-12所示，一个房间按受照的情况下不同，可分为三个空间：最上面为顶棚空间，工作面以下为地板空间，中间部分则称为室空间。

对于装设吸顶灯或嵌入式灯具的房间，没有顶棚空间；而工作面为地面的房间，则无地板空间。

室空间比RCR=5hRC(l+b)/lb：公式中hRC，代表室空间高度；l，代表房间的长度；b，代表房间的宽度。

根据墙壁、顶棚的反射系数(参看表8-1)及室空间比RCR，就可以从相应的灯具利用系数表中查出其利用系数。

3、按利用系数法计算工作面上的平均照度由于灯具在使用期间，光源本身的光效要逐渐降低，灯具也要陈旧脏污，被照场所的墙壁和顶棚也有污损的可能，从而使工作面上的光通量有所减少，所以在计算工作面上的实际平均照度时，应计入一个小于1的“减光系数”。

因此工作面上实际的平均照度为Eav=uKnφ/A公式中：u，代表利用系数；K，代表减光系数(亦称维护系数)n，代表灯的盏数；φ，代表每盏灯发出的光通量；A，代表受照房间面积。

照度计算书及方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March根据照明设计手册商场的照度功率要求为12w/m2.商场的照度要求为300lx.计算照度时按照商场的一块面积算的。

其面积为5*7=35m2用利用系数法求平均照度。

（1）求空间系数室空间系数：RCR=5h rc(l+w)/l*w=5*(5+7)/5*7=l-------室长，m;w-------室宽，m;h rc-------室空间高，m;h cc-------顶棚空间高，m;h fc-------地板空间高，m。

由于灯具为嵌入到顶棚内的，所以h cc=0所以顶棚空间系数：CCR=h cc*RCR/h rc=0地板空间系数：FCR= h fc*RCR/h rc=*=（2）求顶棚有效反射比：ρcc=ρA0/(A s-ρA s+ρA0)ρ=∑ρi A i/∑A i=*(5*7)/5*7=所以ρcc=*35/（*35+*35）=A0-------顶棚（或地板）平面面积，m2;A s-------顶棚（或地板）空间内所有表面的总面积，m2;ρ-------顶棚（或地板）各表面的平均反射比。

（3）求地板空间有效的反射比：ρ=[*（*5*2+*7*2）+*5*7]/ （*5*2+*7*2+5*7）=（*+）/=ρfc=*35/根据RCR= ，ρw=,ρcc=查表得 U=根据RCR= ，ρw=,ρcc=查表得 U=用内插法可得：RCR=时U=U=U1+( U2- U1)*（RCR- RCR1）/（RCR2- RCR1）=+*=（5）因为ρfc不等于，按ρfc=，查表得修正系数为所以U=*=（6）求平均照度E av=NφUK/A=4*7800**5*7=E av-------工作平面平均照度，lx;N-------灯具数；φ-------每个灯具中光源的额定总光通量，lm;这里每个灯取7800lm; U-------利用系数；K-------维护系数；A-------工作面面积。

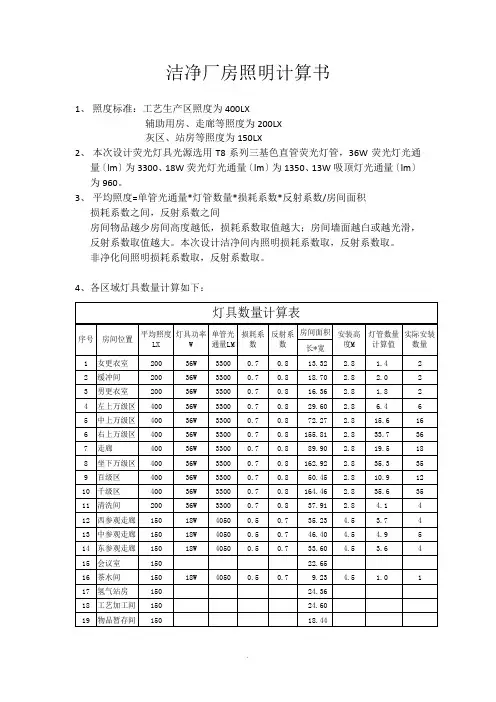

洁净厂房照明计算书
1、照度标准：工艺生产区照度为400LX
辅助用房、走廊等照度为200LX
灰区、站房等照度为150LX
2、本次设计荧光灯具光源选用T8系列三基色直管荧光灯管，36W荧光灯光通
量〔lm〕为3300、18W荧光灯光通量〔lm〕为1350、13W吸顶灯光通量〔lm〕为960。

3、平均照度=单管光通量*灯管数量*损耗系数*反射系数/房间面积
损耗系数之间，反射系数之间
房间物品越少房间高度越低，损耗系数取值越大；房间墙面越白或越光滑，反射系数取值越大。

本次设计洁净间内照明损耗系数取，反射系数取。

非净化间照明损耗系数取，反射系数取。

4、各区域灯具数量计算如下：。

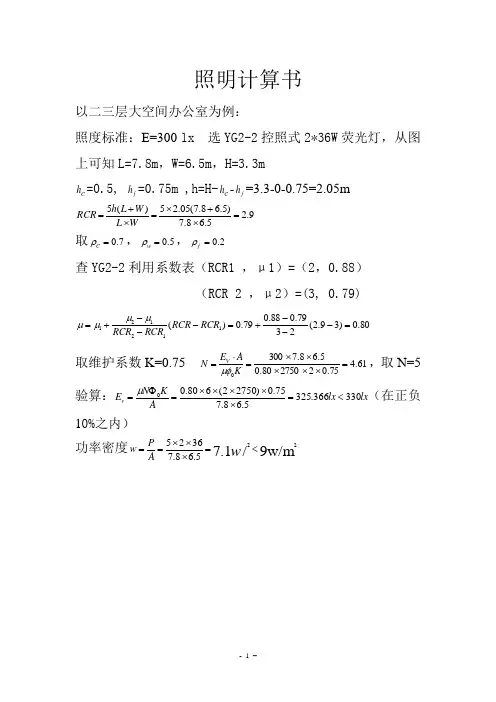

- 1 –照明计算书以二三层大空间办公室为例：照度标准：E=300 lx 选YG2-2控照式2*36W 荧光灯，从图上可知L=7.8m ，W=6.5m ，H=3.3mC h =0.5, f h =0.75m ,h=H-C h -f h =3.3-0-0.75=2.05m9.25.68.7)5.68.7(05.25)(5=⨯+⨯=⨯+=W L W L h RCR 取7.0=C ρ，5.0=w ρ，2.0=fρ查YG2-2利用系数表（RCR1 ，μ1）=（2，0.88）（RCR 2 ，μ2）=(3, 0.79)80.0)39.2(2379.088.079.0)(112121=---+=---+=RCR RCR RCR RCR μμμμ 取维护系数K=0.75 61.475.02275080.05.68.73000=⨯⨯⨯⨯⨯=⋅=K A E N V μφ，取N=5验算：lx lx AKN E v 330366.3255.68.775.0)27502(680.00<=⨯⨯⨯⨯⨯=Φ=μ（在正负10%之内）功率密度9w/m /1.7225.68.73625<=⨯⨯⨯==w AP w楼层房间长宽高顶棚hc地面hf室空间h RCRRCR1 μ1RCR2 μ2标准照度Eo／lx灯型利用系数μ计算灯数Nc实际灯数N实际照度E标准功率密度Po实际功率密度p距高比灯具间距A-A B-B A-A B-B一层展厅C23.48.54.20.50 3.7 3.0 20.8830.79200YG2-20.7912.1615089512197.343932494.3438914031.331.284.9214.736 展厅A6.26.54.20.50 3.7 5.8 50.6360.56200YG2-20.573.4165856423175.613920795.3598014891.331.284.9214.736 展厅B10.16.54.20.50 3.7 4.7 4 0.7 50.63200YG2-20.654.8778230485205.009486895.4836252861.331.284.9214.736 底层架空A8.46.54.20 0 4.2 5.7 50.5160.4930YG2-10.501.836956522232.6627218921.4652014651.461.286.1325.376底层架空B11.48.54.20 0 4.2 4.3 40.6150.5130YG2-10.582.79059006 332.2512436621.2383900931.461.286.1325.376- 2 –二层大空间办公室7.86.53.30.50.752.052.9 20.8830.79300YG2-20.804.61019913 5325.365555397.1005917161.331.282.72652.624大会议室10.16.53.30.50.752.052.6 20.8830.79300YG2-20.835.7751454916311.680459596.5803503431.331.282.72652.624办公16.26.53.30.50.752.053.2 30.794 0.7 300YG2-20.773.8099052934314.968459397.1464019851.331.282.72652.624 办公24.26.53.30.50.752.054.0 4 0.7 4 0.7 300YG2-20.702.8363636363317.307692397.9120879121.331.282.72652.624三层与二层相同1.331.280 0四层办公室13.9 53.30.50.752.054.7 4 0.7 50.63300YG2-20.652.1733733192276.068540497.3846153851.331.282.72652.624 办4.2 6. 3.0.0.7 2.0 4.0 4 0.7 4 0.7 300 YG2-0.70 2.836363633 317.3076929 7.912087911.3 1.2 2.726 2.62- 3 –公室25 3 5 5 5 26 3 2 3 8 5 4 办公室3 7.86.53.30.50.752.052.9 20.8830.79300YG2-20.804.61019913 5325.365555397.1005917161.331.282.72652.624活动室A 6.26.53.30.50 2.8 4.4 4 0.7 50.63200YG2-20.672.9112598933 206.096337 95.3598014891.331.283.7243.584活动室B 6.26.53.30.50 2.8 4.4 4 0.7 50.63200YG2-20.672.9112598933 206.096337 95.3598014891.331.283.7243.584储藏间A 3.9 33.30.50.752.056.0 60.4970.44100YG2-10.491.332632409175.0394477373.4188034191.331.282.72652.624储藏间B 3.91.53.30.50.752.059.5 90.36100.32100YG2-10.340.9515765771105.088757476.8376068381.331.282.72652.624五层办公室3.95.13.30.50.752.054.6 4 0.7 50.63300YG2-20.662.2073226922271.822512597.2398190051.331.282.72652.624- 4 –1 办公室2 4.26.53.30.50.752.054.0 4 0.7 4 0.7 300YG2-20.702.8363636363317.307692397.9120879121.331.282.72652.624办公室3 3.9 53.30.50.752.054.7 4 0.7 50.63300YG2-20.652.1733733192276.068540497.3846153851.331.282.72652.624办公室4 3 53.30.50.752.055.5 50.6360.56300YG2-10.601.8262987012328.53333339 9.61.331.282.72652.624储藏间A 31.53.30.50 2.8 14.0 140.43140.43100YG2-10.430.5813953491 344 717.777777781.461.284.0883.584储藏间B 3.9 33.30.50.752.056.0 60.4970.44100YG2-10.491.332632409175.0394477373.4188034191.461.282.9932.624- 5 –活动室A 6.26.53.30.50 2.8 4.4 4 0.7 50.63200YG2-20.672.9112598933 206.096337 95.3598014891.331.283.7243.584屋顶阁楼阁楼- 6 –。

照度计算计算书计算依据灯具数量,照度值计算根据《照明设计手册》第二版(中国电力出版社) P221页公式(5-39)计算。

利用系数根据《照明设计手册》第二版(中国电力出版社)表4-1至4-62查询获得。

计算结果一房间编号:1 房间名称卧室1.1 房间条件房间类型:矩形房间房间面积:10.36平方米房间高度:3米工作面高度:0.8米顶棚反射系数:70%墙面反射系数:30%1.2 灯具信息灯具维护系数:0.75灯具名称:吸顶式高效直下控照型荧光灯具灯具型号:FAC41260PH灯具效率:0.72利用系数:0.454769最大距高比A-A:0.78最大距高比B-B:1.34灯具镇流器使用0×0(W)灯具使用光源:光源生产厂家:松下光源类型:荧光灯光源型号:YZ32RZ/e-Hf(三基色)光源名称:T8 直管e-Hf高效荧光灯光源数量:1单个光源功率:45(W)单个光源光通量:4700(lm)1.3 照度要求照度要求:150(lx)功率密度要求:7(W/㎡)1.4 计算过程计算标准：依据《中华人民共和国国家标准建筑照明设计标准GB 50034-2004》P13；在一般情况下，设计照度值与照度标准值相比较，可有-10%～+10%的偏差。

由Eav = N×φ×U×K / A得N = (Eav×A) / (φ×U×K)Eav按90%计算最小灯具安装套数N = (Eav×90%×A) / (φ×U×K)= (150×90%×10.36) / (4700×0.454769×0.75)=1套1.5 校核结果采用本灯具:1套行数：1 列数:1边距比:0.5灯具布置方向:水平实际照度E = (N×φ×U×K) / A= (1×4700×0.454769×0.75) / 10.36 = 154.736(lx)0.9Eav< E < 1.1Eav, ∴计算照度达到平均照度要求La-a < La-aMax Lb-b < Lb-bMax∴灯具布置合理计算功率密度：W=灯具数×(单个灯的镇流器功率＋单个灯的光源容量)/面积=1×(0×0＋45)/10.36=4.34363(W/㎡)该建筑物: --住宅建筑-- 卧室：床头阅读要求的功率密度X=7(W/㎡)换算到照度标准值的功率密度X(实际)=7.2(W/㎡)W < X(实际) 满足功率密度要求。
