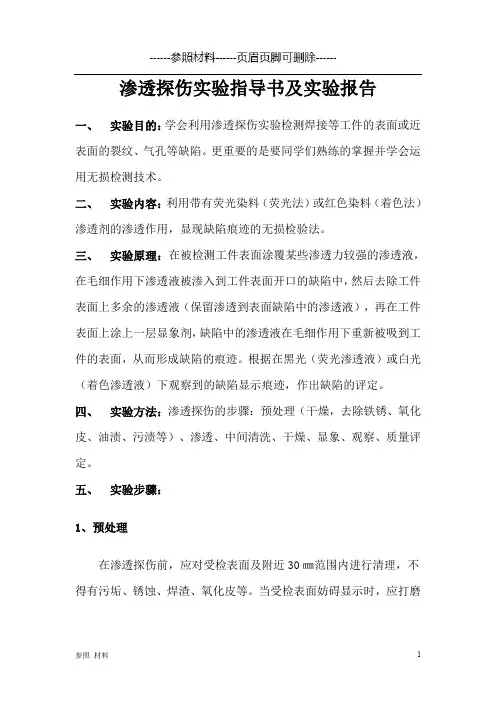

渗透探伤实验指导书及实验报告一、实验目的：学会利用渗透探伤实验检测焊接等工件的表面或近表面的裂纹、气孔等缺陷。
更重要的是要同学们熟练的掌握并学会运用无损检测技术。
二、实验内容：利用带有荧光染料（荧光法）或红色染料（着色法）渗透剂的渗透作用，显现缺陷痕迹的无损检验法。
三、实验原理：在被检测工件表面涂覆某些渗透力较强的渗透液，在毛细作用下渗透液被渗入到工件表面开口的缺陷中，然后去除工件表面上多余的渗透液（保留渗透到表面缺陷中的渗透液），再在工件表面上涂上一层显象剂，缺陷中的渗透液在毛细作用下重新被吸到工件的表面，从而形成缺陷的痕迹。
根据在黑光（荧光渗透液）或白光（着色渗透液）下观察到的缺陷显示痕迹，作出缺陷的评定。
四、实验方法：渗透探伤的步骤：预处理（干燥，去除铁锈、氧化皮、油渍、污渍等）、渗透、中间清洗、干燥、显象、观察、质量评定。
五、实验步骤：1、预处理在渗透探伤前，应对受检表面及附近30㎜范围内进行清理，不得有污垢、锈蚀、焊渣、氧化皮等。
当受检表面妨碍显示时，应打磨或抛光处理。
在喷、涂渗透剂之前，需清洗受检表面，如用丙酮干擦，再用清洗剂将受检表面洗净，然后烘干或晾干。
2、渗透用浸浴、刷涂或喷涂等方法将渗透剂施加于受检表面。
采用喷涂法时，喷嘴距受检表面宜为20～30㎜，渗透剂必须湿润全部受检表面，并保证足够的渗透时间（一般为15～30min）。
若对细小的缺陷进行探测，可将工件预热到40～50℃然后进行渗透。
3、乳化当使用后乳化型渗透剂时，应在渗透后清洗前用浸浴、刷涂或喷涂方法将乳化剂施加于受检表面。
乳化剂的停留时间可根据受检表面的粗糙度及缺陷程度确定，一般为1～5min，然后用清水洗净。
4、清洗施加的渗透剂达到规定的渗透时间后，可用布将表面多余的渗透剂除去，然后用清洗剂清洗，但需注意不要把缺陷里面的渗透剂洗掉。
若采用水清洗渗透剂时，可用水喷法。
水喷法的水管压力为0.2Mpa，水温不超过43℃，当采用荧光渗透剂时，对不宜在设备中洗涤的大型零件，可用带软管的管子喷洗，且应由上往下进行，以避免留下一层难以去除的荧光薄膜。
