(塑料橡胶材料)常用塑料的注塑工艺参数

注塑工艺参数表1. 引言注塑工艺在制造领域中扮演着重要的角色。

注塑过程是将熔融状态的塑料材料注入模具中，通过冷却固化后形成所需的塑料制品。

注塑工艺参数是指影响注塑过程和最终产品质量的相关参数，包括注射压力、注射速度、熔融温度、模具温度等。

合理调整和控制这些参数，可以确保产品的质量稳定和生产效率的提高。

本文将介绍注塑工艺参数表的编写方法和常用参数的解释，以便生产人员在注塑过程中能够准确设置和调整工艺参数。

2. 注塑工艺参数表的编写方法注塑工艺参数表用于记录和管理注塑过程中的各项参数，以便在生产过程中进行参考和调整。

编写注塑工艺参数表通常遵循以下步骤：2.1 确定表格格式注塑工艺参数表通常采用表格的形式进行组织和展示。

可使用Markdown或其他表格编辑工具进行编写。

表格的列可以包括参数名称、参数值、参数单位等。

2.2 确定参数名称根据具体的注塑过程和要生产的产品，确定需要监控和调整的工艺参数。

常见的注塑工艺参数包括注射压力、注射速度、熔融温度、模具温度、冷却时间等。

2.3 设置参数值和单位根据注塑机的型号和产品的要求，设置每个参数的取值范围和单位。

参数的取值范围通常需要根据实际生产条件和试验结果进行确定。

2.4 填写参数值在实际生产过程中，根据产品要求和工艺要求，填写每个参数的具体取值。

在设置参数值时，需要根据实际情况进行调整和优化，以确保产品质量和生产效率。

3. 常用注塑工艺参数解释本节将介绍常用的注塑工艺参数及其解释，以便生产人员在设定和调整参数时能够更好地理解其作用和影响。

3.1 注射压力注射压力是指在注塑过程中，注塑机向模具中注射塑料材料时施加的压力。

适当的注射压力可以确保塑料材料充分填充模具腔体，并产生所需的制品形状。

3.2 注射速度注射速度是指注塑机在注塑过程中将塑料材料注入模具的速度。

合适的注射速度可以控制塑料材料的流动性，避免产生气泡和翘曲等缺陷。

3.3 熔融温度熔融温度是指塑料材料在注塑过程中达到的熔融状态的温度。

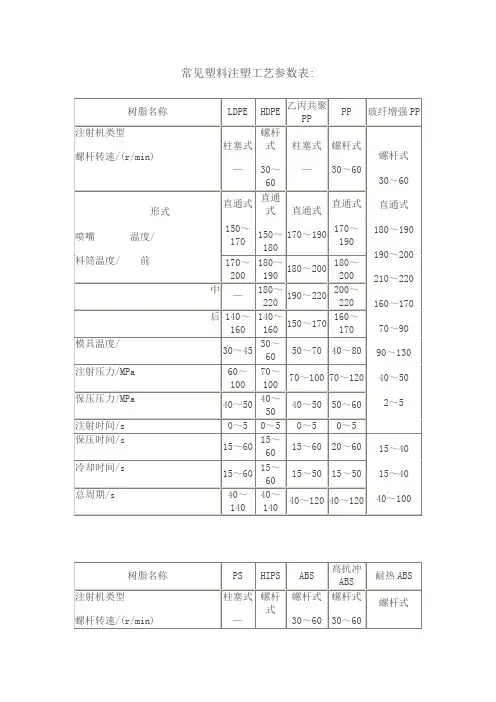

常见塑料注塑工艺参数表:常见塑料注塑工艺参数（2）-06-16 20:02:13| 分类: 个人日志| 标签: |字号大中小订阅聚甲醛加工参数聚甲醛成型收缩率聚甲醛后收缩九、PC注塑工艺特征与工艺参数设定1、聚集态特征属于无定型塑料, Tg为149～150℃; Tf为215～225℃; 成型温度为250～310℃; 2、热稳定性很好, 并随分子量增大而提升。

但PC高温下遇水易降解, 成型时要求水分含量在0.02%以下。

高温下水分对PC尤其有害。

在成型前, PC树脂必需进行充足干燥（而且应该充足注意预防干燥过物料再吸湿）。

干燥效果快速检验法, 是在注塑机上采取“对空注射”。

3、熔体粘度高, 流动性较差, 其流动特征靠近于牛顿流体, 熔体粘度受剪切速率影响较小, 而对温度改变十分敏感, 在适宜成型加工温度范围内调整加工温度, 能有效地控制PC粘度。

4、因为粘度高, 注射压力较高, 通常控制在80～120MPa。

对于薄壁长步骤、形状复杂、浇口尺寸较小制品, 为使熔体顺利、立刻充模, 注射压力要合适提升至120～150MPa。

保压压力为80～100MPa。

5、成型时, 冷却固化快, 为延迟物料冷凝, 需控制模温为80～120℃。

6、PC分子主链中有大量苯环, 分子链刚性大, 注塑中易产生较大内应力, 使制品开裂或影响制品尺寸稳定性; （在100℃以上作长时间热处理, 它刚硬性增加, 内应力降低）。

PC经典干燥曲线台湾奇美经典牌号加工参数: 十、PA及玻纤增强PA注塑工艺特征与工艺参数设定 1、常见具种及其熔点: q 品种: 尼龙-66; 尼龙-610; 尼龙-1010; 尼龙-1212; 尼龙-46尼龙-6; 尼龙-7; 尼龙-9; 尼龙-11; 尼龙-12; 尼龙-66/6、尼龙-66/610; 尼龙-6∕66∕1010 ; 尼龙-66/6/610q 熔点: 尼龙n系列: 尼龙－6 215～220℃; 尼龙－12为178℃; 尼龙m,n 系列: 尼龙－46 295 ℃; 尼龙－66 255～265℃; 尼龙－610 215～223℃; 尼龙－1010 200℃; 共缩聚尼龙: 因为分子链规整性较差, 结晶性和熔点通常较低, 如尼龙－6∕66∕1010熔点仅为155～175℃, 但其有很好透明性和弹性。

常用塑料的注塑工艺参数注塑成型是目前塑料加工领域最为常见、也最为广泛的加工方式之一。

而塑料产品质量好坏与注塑工艺的优劣分不开。

因此，正确掌握塑料注塑成型的工艺参数非常重要。

本文将以常用的塑料种类为切入点，详细介绍其注塑工艺参数。

一、聚丙烯（PP）的注塑工艺参数：聚丙烯（PP）是一种热塑性树脂，具有良好的耐酸碱性和耐热性，是一种广泛应用于日常生活和工业中的塑料。

其注塑工艺参数如下：1.注塑温度：200-250℃2.模具温度：30-60℃3.注塑压力：60-100MPa4.射出速度：高于30mm/s5.冷却时间：15-30s二、聚苯乙烯（PS）的注塑工艺参数：聚苯乙烯（PS）是一种透明的、热塑性的合成树脂，具有优良的透明性和抗冲击性能。

其注塑工艺参数如下：1.注塑温度：180-230℃2.模具温度：20-60℃3.注塑压力：50-100MPa4.射出速度：高于30mm/s5.冷却时间：20-30s三、聚碳酸酯（PC）的注塑工艺参数：聚碳酸酯（PC）是一种优良的工程塑料，具有很高的耐热性、抗冲击性和透明性等优点，广泛用于制造电子产品、汽车零部件、音响系统等。

其注塑工艺参数如下：1.注塑温度：260-330℃2.模具温度：80-110℃3.注塑压力：80-140MPa4.射出速度：高于50mm/s5.冷却时间：40-60s四、尼龙（PA）的注塑工艺参数：尼龙（PA）是一种聚酰胺类塑料，具有高的强度和耐磨性，被广泛用于制造化学纤维、汽车零部件和运动器材等领域。

其注塑工艺参数如下：1.注塑温度：240-290℃2.模具温度：80-110℃3.注塑压力：50-120MPa4.射出速度：高于40mm/s5.冷却时间：30-40s五、聚乙烯（PE）的注塑工艺参数：聚乙烯（PE）是一种低密度聚乙烯和高密度聚乙烯两种类型，是一种透明、柔韧的塑料材料，被广泛应用于制造塑料袋、垃圾桶和水暖管道等产品。

其注塑工艺参数如下：1.注塑温度：160-220℃2.模具温度：20-60℃3.注塑压力：30-100MPa4.射出速度：高于30mm/s5.冷却时间：20-30s在实际注塑生产中，各种塑料的注塑工艺参数应根据具体情况进行调整，以确保产品的质量。

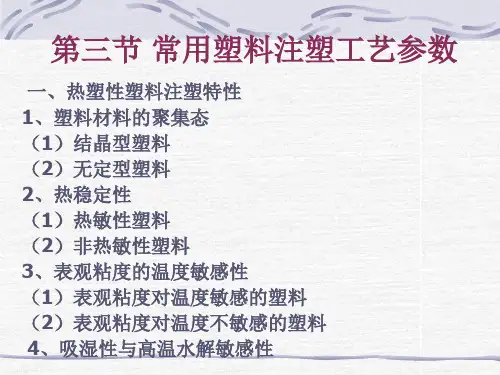

“塑料性能乃注塑技术之本”，掌握各种塑料的工艺性能及特性，是每一位注塑工作者必须懂得的基本专业知识，塑料的性能是设定“注塑工艺条件”的依据，也是在分析注塑过程中出现的质量问题和异常现象时必须考虑的因素之一。

1. 聚丙烯（PP）注塑加工工艺PP通称聚丙烯，因其抗折断性能好，也称“百折胶”。

PP是一种半透明、半晶体的热塑性塑料，具有高强度、绝缘性好、吸水率低、热变形温度高、密度小、结晶度高等特点。

改性填充物通常有玻璃纤维、矿物填料、热塑性橡胶等。

不同用途的PP其流动性差异较大，一般使用的PP流动速率介于ABS与PC之间。

纯PP是半透明的象牙白色，可以染成各种颜色。

PP的染色在一般注塑机上只能用色母料。

在一些机器上有加强混炼作用的独立塑化元件，也可以用色粉染色。

户外使用的制品，一般使用UV稳定剂和碳黑填充。

再生料的使用比例不要超过15%，否则会引起强度下降和分解变色。

PP注塑加工前一般不需特别的干燥处理。

对注塑机的选用没有特殊要求。

由于PP具有高结晶性。

需采用注射压力较高及可多段控制的电脑注塑机。

锁模力一般按3800t/m2来确定，注射量20%-85%即可。

模具温度50-90℃，对于尺寸要求较高的用高模温。

型芯温度比型腔温度低5℃以上，流道直径4-7mm，针形浇口长度1-1.5mm，直径可小至0.7mm。

边形浇口长度越短越好，约为0.7mm，深度为壁厚的一半，宽度为壁厚的两倍，并随模腔内的熔流长度逐肯增加。

模具必须有良好的排气性，排气孔深0.025mm-0.038mm，厚1.5mm，要避免收缩痕，就要用大而圆的注口及圆形流道，加强筋的厚度要小（例如是壁厚的50-60%）。

均聚PP制造的产品，厚度不能超过3mm，否则会有气泡（厚壁制品只能用共聚PP）。

PP的熔点为160-175℃，分解温度为350℃，但在注射加工时温度设定不能超过275℃,熔融段温度最好在240℃。

为减少内应力及变形，应选择高速注射，但有些等级的PP和模具不适用（出现气泡、气纹）。

塑料注塑工艺标准1、PP塑料制品：1.1概述：聚丙烯，英文简称PP，为一种白色蜡状材料，密度0.90g/cm3。

PP具有良好的电性能和化学稳定性，其机械性能、耐热性均高于PE，经过增强的PP可用做工程材料。

PP成纤性好，耐疲劳性好，用其制成的铰链几十万次不断；PP低温冲击性不好，成型收缩率大，产品精度不高。

1.2加工：1.2.1成型特性：1.2.1.1结晶性料，吸湿性小，可能发生熔融破裂，长期与热金属接触易发生分解。

1.2.1.2流动性极好，溢边值0.03mm左右。

1.2.1.3冷动速度快，浇注系统及冷却系统应散热缓慢。

1.2.1.4成型收缩范围大，收缩率大，易发生缩孔、凹痕、变形、方向性强。

1.2.1.5注意控制成型温度，料温低方向性明显，尤其是低温高压时更明显，模温低于50℃以下塑件不光泽，易发生熔接不良、流痕；90℃以上时易发生翘曲、变形。

1.2.1.6塑件应壁厚均匀，避免缺口、尖角，以避免应力集中。

1.2.1.7注塑模及注塑制品：A、最小脱模斜度30’---1°。

B、最小壁厚0.85mm。

C、流程与壁厚的关系： ,其中t为壁厚(mm),l为流程(mm)。

D、塑件转接处均应有不小于0.5---1mm的圆角。

E、塑件壁厚应尽可能均匀一致，以防制品结构缩水和翘曲、变形。

1. 3注塑工艺条件：1.2.3.1干燥温度和时间：封袋PP无须干燥即可注塑，预热温度和时间：80---100℃/1---2h。

1.2.3.2料筒温度：200---230℃。

1.2.3.3射嘴温度：180---190℃。

1.2.3.4模温：20---60℃。

1.2.3.5注射压力：≤69---98Mpa1.2.3.6注射时间（包括保压时间）：≤20---60S。

1.2.3.7冷却时间：≤20---90S。

1.2.3.8螺杆转速：≤80rpm。

2、PE塑料制品：2.1概述：聚乙烯，英文简称PE，有低密度聚乙烯（LDPE）、高密度聚乙烯（HDPE）及线性低密度聚乙烯（LLDPE）三种。

常用塑料的注塑工艺参数一、高密度聚乙烯（HDPE）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀二、聚丙烯（PP）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（220℃）区3 220～300℃（240℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30％）；约为注射压力的30％～60％背压5～20MPa（50～200bar）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀三、聚苯乙烯（PS）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（230℃）区5 220～300℃（230℃）喷嘴220～300℃（230℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）保压压力注射压力的30％～60％；相对较短的保压时间背压5～10MPa（50～100bar）；在背压太低的地方，熔料中易产生气泡（制品中有灰黑纹路）注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器螺杆转速高螺杆转速（最大线速度为1.3m/s）是允许的；但为取得好的效果，塑化过程应该缓慢同冷却时间一样计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率0.3％～0.6％浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑（PVC－U）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 165～180℃（170℃）区3 180～210℃（190℃）区4 180～210℃（200℃）区5 180～210℃（200℃）喷嘴180～210℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa（800～1600bar）保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据背压鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量（关闭热量输入控制）比从料筒加热圈产生的热量更好；背压不超过30MPa（300bar）注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地方，应绝对需要多级注射速度螺杆转速使用允许的最低设置，最大速度折合线速度为0.2m/s；如果必要，延迟塑化以确保在冷却时间长的情况下，计量操作在低螺杆转速时能在冷却时间结束前完成；需要高扭矩并保持均匀计量行程 1.0～3.5D残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干如果贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率0.5％～0.7％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，允许熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯（P－PVC）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 150～180℃（165℃）区3 160～220℃（180℃）区4 160～220℃（190℃）区5 160～220℃（190℃）喷嘴160～220℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度200～220℃料筒恒温120℃模具温度30～50℃注射压力80～120MPa（800～1200bar）保压压力注射压力的30％～60％背压5～10MPa（50～100bar）注射速度为了获得好的表面质量，注射不应该太快（如果必要，采用多级注射）螺杆转速设置中等螺杆转速，最大折合线速度为0.5m/s计量行程 1.0～3.5D残料量2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率1％～2.5％浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6（PA6）料筒温度喂料区60～90℃（70℃）区1 230～240℃（240℃）区2 230～240℃（240℃）区3 240～250℃（250℃）区4 240～250℃（250℃）区5 240～250℃（250℃）喷嘴230～240℃（250℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度240～250℃料筒恒温220℃模具温度60～100℃注射压力100～160MPa（1000～1600bar），如果是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。

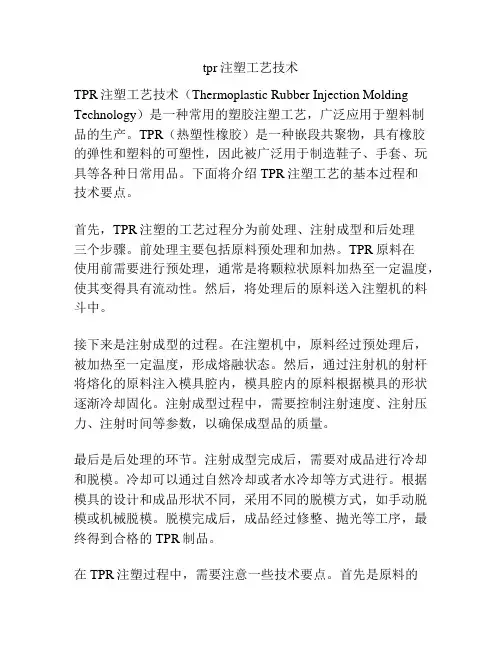

tpr注塑工艺技术TPR注塑工艺技术（Thermoplastic Rubber Injection Molding Technology）是一种常用的塑胶注塑工艺，广泛应用于塑料制品的生产。

TPR（热塑性橡胶）是一种嵌段共聚物，具有橡胶的弹性和塑料的可塑性，因此被广泛用于制造鞋子、手套、玩具等各种日常用品。

下面将介绍TPR注塑工艺的基本过程和技术要点。

首先，TPR注塑的工艺过程分为前处理、注射成型和后处理三个步骤。

前处理主要包括原料预处理和加热。

TPR原料在使用前需要进行预处理，通常是将颗粒状原料加热至一定温度，使其变得具有流动性。

然后，将处理后的原料送入注塑机的料斗中。

接下来是注射成型的过程。

在注塑机中，原料经过预处理后，被加热至一定温度，形成熔融状态。

然后，通过注射机的射杆将熔化的原料注入模具腔内，模具腔内的原料根据模具的形状逐渐冷却固化。

注射成型过程中，需要控制注射速度、注射压力、注射时间等参数，以确保成型品的质量。

最后是后处理的环节。

注射成型完成后，需要对成品进行冷却和脱模。

冷却可以通过自然冷却或者水冷却等方式进行。

根据模具的设计和成品形状不同，采用不同的脱模方式，如手动脱模或机械脱模。

脱模完成后，成品经过修整、抛光等工序，最终得到合格的TPR制品。

在TPR注塑过程中，需要注意一些技术要点。

首先是原料的选择和配方的确定。

根据成品的用途和要求，选择合适的TPR原料，并确定配方。

在注塑过程中，要保持原料的稳定性，避免其分解或变质。

其次是模具的设计和制造。

模具的设计需要考虑到成品的尺寸、形状等因素，合理设置模具腔、冷却系统等，并确保模具的精度和质量。

此外，注塑机的选择和调试也对成品的质量有重要影响。

注塑机需要具备稳定的压力、温度和流量控制系统，以确保稳定性和一致性的生产过程。

总结起来，TPR注塑工艺技术是一种常用的塑胶注塑工艺，通过前处理、注射成型和后处理三个步骤，可以生产出质量优良的TPR制品。

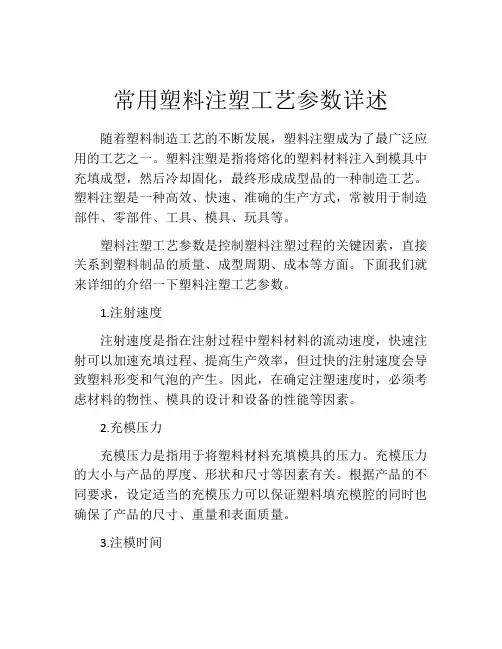

常用塑料注塑工艺参数详述随着塑料制造工艺的不断发展，塑料注塑成为了最广泛应用的工艺之一。

塑料注塑是指将熔化的塑料材料注入到模具中充填成型，然后冷却固化，最终形成成型品的一种制造工艺。

塑料注塑是一种高效、快速、准确的生产方式，常被用于制造部件、零部件、工具、模具、玩具等。

塑料注塑工艺参数是控制塑料注塑过程的关键因素，直接关系到塑料制品的质量、成型周期、成本等方面。

下面我们就来详细的介绍一下塑料注塑工艺参数。

1.注射速度注射速度是指在注射过程中塑料材料的流动速度，快速注射可以加速充填过程、提高生产效率，但过快的注射速度会导致塑料形变和气泡的产生。

因此，在确定注塑速度时，必须考虑材料的物性、模具的设计和设备的性能等因素。

2.充模压力充模压力是指用于将塑料材料充填模具的压力。

充模压力的大小与产品的厚度、形状和尺寸等因素有关。

根据产品的不同要求，设定适当的充模压力可以保证塑料填充模腔的同时也确保了产品的尺寸、重量和表面质量。

3.注模时间注模时间是指塑料进入模具充填、冷却、固化等全过程的时间。

注塑时间取决于塑料材料的熔化速度、产生的热量、模具的设计和设备的性能等多种因素。

因此，在注塑时，注塑机操作人员需要进行反复的试验和调整，以确定最佳的注模时间。

4.保压时间和压力保压时间是指在塑料注塑过程中用于固化和定型的时间，保压时间的长短会影响产品的密度和性能。

保压时间和压力直接影响产品的收缩和外观。

设置适当的保压时间和压力可以避免产品中出现气泡和变形等缺陷。

5.冷却时间冷却时间是塑料注塑过程中最常被忽略的一个重要参数。

冷却时间长短会直接影响产品的质量和生产效率。

过短的冷却时间可能会导致产品收缩、变形等缺陷，过长的冷却时间则会降低生产效率和增加生产成本。

6.模具温度模具温度是指在塑料注塑过程中用于加热和冷却模具的温度。

模具温度直接影响产品的充填、冷却、固化等全过程。

模具温度设置的不确定或不稳定会导致产品缺陷和生产效率的低下。

ldpe注塑成型工艺参数主要包括注射压力、注射速度、模具温度、成型周期等。

以下将对这些参数进行详细说明：注射压力：ldpe注塑成型通常使用中等至高压的注射压力。

具体压力取决于模具的结构、塑料的种类和制品的大小。

一般来说，对于小型制品，可以使用较低的压力以避免产生过度内应力。

随着制品尺寸的增大，需要增加注射压力以克服更大的流动阻力。

在某些情况下，可能需要高压保压阶段以改善制品的力学性能。

注射速度：注射速度是指塑料在注射器中流动的速度。

快速注射可以减少充模时间，提高成型效率，但可能会产生飞边和制品缺陷。

慢速注射可以减少熔料的充模时间，有助于熔料均匀分布和填充顺序。

通常使用高速注射和慢速填充相结合的方法来获得良好的填充效果。

模具温度：ldpe注塑模具温度对于制品的成型质量和性能具有重要影响。

过高的模具温度可能导致塑料过早固化，导致制品出现收缩和变形。

过低的模具温度可能导致塑料流动性不足，难以填充模具型腔。

通常建议将模具温度控制在较稳定的水平，以避免因温度波动而导致的制品缺陷。

成型周期：ldpe注塑成型的成型周期通常包括注射时间和冷却时间两个阶段。

注射时间包括充模、熔料填充型腔和保压等过程。

冷却时间是为了使塑料在模具中充分冷却，以获得高质量的制品。

成型周期的长短取决于塑料的种类、模具的结构和制品的大小。

其他参数：在ldpe注塑成型中，还有一些其他参数需要注意，如背压、螺杆转速等。

背压通常用于提高熔料浓度并促进塑化过程。

螺杆转速则会影响熔料的剪切速率和温度分布，从而影响塑料的充模和固化速度。

塑料种类和制品大小对工艺参数的影响：不同的塑料种类和制品大小对ldpe注塑成型工艺参数有不同的要求。

在选择合适的工艺参数时，需要根据塑料的种类和制品的大小进行调整。

例如，某些塑料可能需要更高的注射压力和模具温度，而另一些塑料则可能需要更低的注射速度和保压时间。

此外，对于不同大小的制品，需要调整充模速率和保压时间以确保制品的质量和完整性。

常用塑料注塑工艺参数注塑工艺是现代工业中十分重要的一种制造工艺，它广泛应用于汽车、电器、机械等行业中。

注塑工艺本质上是将熔化的塑料材料通过模具注射进模具中，经过冷却、固化等工艺步骤最终制造出所需要的产品或零件。

在注塑工艺中，工艺参数的设置十分重要，而常用的塑料注塑工艺参数就是指在注塑工艺中常用的参数，本文将为大家介绍常用塑料注塑工艺参数及其影响。

1.注射压力注射压力是指将熔化的塑料材料注入到模具中所需的压力。

注射压力的大小决定了塑料在模具中填充的程度。

在注射工艺中，根据塑料材料的性质和模具的尺寸来确定所需的注射压力，以保证注塑成型的品质。

2.保压时间保压时间是指在注塑过程中，在材料充满模腔之后，需要保持注射压力的时间。

保压时间的长短直接影响到产品的质量，如果保压时间短，则产品会出现短流、翘曲等问题，保压时间长则容易出现气泡和变形等问题。

3.冷却时间冷却时间是指模具中的材料保持压力后到达充分固化的时间。

冷却时间的长短取决于材料和模具的尺寸，如果冷却时间过短，会导致产品内部存在缺陷，而冷却时间过长则会导致生产效率低下。

4.注射速率注射速率是指塑料熔体充满模腔的速度。

注射速率过快会导致气泡和毛边等问题，而过慢则会导致材料的热损失。

5.融料温度融料温度是指塑料熔体的温度，这个参数对注塑工艺的成功至关重要。

融料温度高会使塑料熔化过度，从而导致气泡或变形等问题，而过低则会导致材料填充不充分，出现未填充的空洞。

6.模具温度模具温度直接影响到塑料材料的固化速度和成品的性质。

模具温度过高会导致产品变形、塑料烧焦等问题，而模具温度过低会导致冷却时间长，生产效率低下。

7.熔体压力熔体压力是指加热器与注射器之间的压力。

熔体压力过高会导致塑料熔化过度，出现气泡或变形等问题，而过低则会导致材料填充不充分，出现未填充的空洞。

在注塑工艺中，以上这些常用的工艺参数是十分重要的，如何调整这些参数以达到理想的塑件品质及项目目标，这是一项具有挑战性的工作。

几种常用塑料的成型工艺介绍几种常用塑料的成型工艺ABS 丙烯腈-丁二烯-苯乙烯共聚物典型应用范畴:汽车〔外表板，工具舱门，车轮盖，反光镜盒等〕，电冰箱，大强度工具〔头发烘干机，搅拌器，食品加工机，割草机等〕，机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。

注塑模工艺条件:干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。

建议干燥条件为80~90C下最少干燥2小时。

材料温度应保证小于0.1%。

熔化温度：210~280C；建议温度：245C。

模具温度：25…70C。

〔模具温度将阻碍塑件光洁度，温度较低那么导致光洁度较低〕。

注射压力：500~1000bar。

注射速度：中高速度。

化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。

每种单体都具有不同特性：丙烯腈有高强度、热稳固性及化学稳固性；丁二烯具有坚强性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。

从形状上看，ABS是非结晶性材料。

三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。

ABS的特性要紧取决于三种单体的比率以及两相中的分子结构。

这就能够在产品设计上具有专门大的灵活性，同时由此产生了市场上百种不同品质的ABS材料。

这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。

ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳固性以及专门高的抗冲击强度。

PA12 聚酰胺12或尼龙12典型应用范畴:水量表和其他商业设备，电缆套，机械凸轮，滑动机构以及轴承等。

注塑模工艺条件:干燥处理：加工之前应保证湿度在0.1%以下。

假如材料是暴露在空气中储存，建议要在85C热空气中干燥4~5小时。

假如材料是在密闭容器中储存，那么通过3小时温度平稳即可直截了当使用。

熔化温度：240~300C；关于一般特性材料不要超过310C，关于有阻燃特性材料不要超过270C。

注塑工艺及参数设定首先，注射压力是指在注射过程中，由于塑料熔体注入模腔而产生的压力。

注射压力过大会造成模具过度开合，导致制品尺寸偏大，表面粗糙，甚至可能造成模具损坏；而注射压力过小则会使制品的充填不充分，导致短射或者气孔等缺陷。

注射压力的设定要根据材料的特性和模具的结构来确定。

其次，注射速度是指熔融塑料进入模腔的速度。

注射速度过快会造成破坏模具或者产生气泡等缺陷，而注射速度过慢会使制品的表面产生瑕疵。

注射速度的设定要根据材料的流动性和产品的结构来确定。

保压时间是指塑料在模腔内保持一定压力以保证制品的密实度和尺寸稳定性的时间。

保压时间过长会造成注塑周期延长，产量降低；保压时间过短会导致制品的表面缩短、收缩变形。

保压时间的设定需要根据产品的结构和材料的特性来确定。

保压压力是指在注射结束后，通过保持一定的压力来排除模具内的气体和缩短产品的填充时间的压力。

保压压力过大会导致产品产生变形，甚至可能导致模具损坏；保压压力过小会使得产品的尺寸稳定性降低。

保压压力的设定需要根据产品的形状和材料的特性来确定。

注射温度是指塑料熔融后进入模腔的温度。

注射温度过高会使材料分解、气泡产生、雪花状漏料等缺陷，而注射温度过低会导致进料不良、机器健康下降等不良问题。

注射温度的设定需要根据材料的熔点范围和热稳定性来确定。

冷却时间是指模具中塑料冷却至足够硬度以便脱模的时间。

冷却时间过短会导致产品收缩变形，冷却时间过长会使注塑周期延长。

冷却时间的设定需要根据产品的厚度和材料的热传导性来确定。

除了以上参数外，注塑工艺还包括模具温度、制品质量要求、模腔排气处理、材料干燥要求等各种工艺因素。

正确设置注塑工艺参数能够保证产品质量、提高生产效率和生产效益。

所以在实际生产中，根据产品的特性和要求，合理设定注塑工艺参数是至关重要的。

TPR注塑成型工艺参数1. 简介TPR（热塑性橡胶）是一种特殊的材料，具有橡胶的弹性和塑料的可加工性。

TPR 注塑成型是一种常用的加工方法，通过在高温和压力下将熔融的TPR材料注入模具中，经冷却后得到所需形状的制品。

本文将详细介绍TPR注塑成型工艺参数，包括温度、压力、速度等方面。

2. 工艺参数2.1 温度温度是影响TPR注塑成型质量的重要参数之一。

合适的温度可以保证熔融状态下的TPR材料流动性和可加工性。

通常，温度分为以下几个部分：2.1.1 喂料区温度喂料区温度指进料斗和螺杆进给区域的温度。

一般来说，喂料区温度应控制在180-220摄氏度之间。

2.1.2 加热区温度加热区温度指螺杆上加热器设置的温度。

根据不同的TPR材料，加热区温度一般控制在180-240摄氏度之间。

2.1.3 螺杆头温度螺杆头温度是指注塑机喷嘴处的温度，一般来说，螺杆头温度应控制在200-260摄氏度之间。

2.2 压力压力是控制TPR注塑成型过程中的重要参数之一。

合适的压力可以保证熔融TPR材料充分填充模具空腔，并得到良好的尺寸和表面质量。

2.2.1 注射压力注射压力是指将熔融TPR材料注入模具时所施加的压力。

注射压力通常根据模具设计和工件要求进行调整，一般控制在50-150MPa之间。

2.2.2 保压压力保压压力是指在注射完成后继续施加的压力，以确保TPR材料充分填充模具空腔并防止产生缩孔或气泡。

保压时间一般为5-30秒，保压时间结束后释放保压压力。

2.3 速度速度是控制TPR注塑成型过程中的重要参数之一。

合适的速度可以保证TPR材料充分填充模具空腔，并得到良好的尺寸和表面质量。

2.3.1 螺杆转速螺杆转速是控制TPR材料进给和熔融的关键参数。

通常情况下，螺杆转速应根据具体情况进行调整，一般控制在20-100r/min之间。

2.3.2 注射速度注射速度是指将熔融的TPR材料注入模具时的速度。

注射速度应根据具体工件要求进行调整，一般控制在5-50cm/s之间。

常用塑料的注塑工艺参数介绍注塑是塑料制品加工中最重要的加工方式之一，其以塑料颗粒等为原料，通过注塑机将塑料材料熔化，注入模具中进行成型，是塑料制品加工中的核心工艺之一。

因此，注塑工艺参数的设定对塑料制品的质量和产量具有重要影响。

本文将介绍常用塑料的注塑工艺参数，以及如何根据不同的塑料材料设置合理的注塑参数。

一、常见的塑料材料常见的塑料材料包括聚丙烯（PP）、聚乙烯（PE）、聚苯乙烯（PS）、聚碳酸酯（PC）、聚酰胺（PA）和聚丙烯酸酯（PMMA）等。

它们的物理性质和化学性质各不相同，因此需要根据不同的材料进行设置注塑工艺参数。

二、注塑工艺参数的设定1.注射压力注射压力是指注射机将熔化的塑料推入模具中的压力值。

压力值不同，注塑制品的物理性质和外观也不同。

一般来说，注塑压力与注射机的大小有关，注塑机越大，其注射压力越大，可以制作更大的塑料制品。

但是，注塑压力也不是越大越好，过大的注射压力会导致部分产品出现缺陷，如翘曲、气泡等问题。

2.融料温度塑料的熔融温度不同，根据不同的塑料材料，设置不同的融料温度可以保证制品良好的外观和物理性能。

一般来说，融料温度分为料缸温度和射嘴温度两部分。

料缸温度是指注塑机塑化室中的温度，更高的温度可以使塑料熔融得更彻底，但过高的温度会使塑料变性和劣化。

射嘴温度是指将熔化的融料注入模具前，预先保持在较高的温度，以确保能流入模具中。

3.冷却时间注塑制品的冷却时间是指将熔融的塑料注入模具后保持的时间，使其冷却成形。

冷却时间可以影响塑料制品的物理性能。

通常情况下，在工艺参数的设计中，要考虑合理的注塑时间，如过短的冷却时间会在模具中保留熔化的塑料，而过长的时间则会降低生产效率。

4.射胶量射胶量是指注塑机在每个工作循环中注入模具中的塑料量。

射胶量的设定也要根据处理的材料而定。

对于较软的塑料材料，更小的射胶量在注塑制品中显得更有弹性，而对于刚性塑料来说，较大的射胶量可提供更强的坚硬度。

三、总结注塑工艺参数是制作优质的塑料制品不可或缺的一步。
