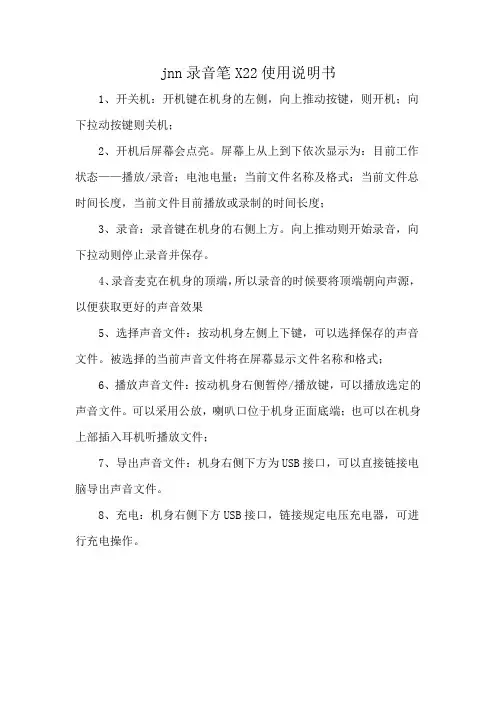

jnn录音笔X22使用说明书

jnn录音笔X22使用说明书

jnn录音笔X22使用说明书
1、开关机：开机键在机身的左侧，向上推动按键，则开机；向下拉动按键则关机；
2、开机后屏幕会点亮。

屏幕上从上到下依次显示为：目前工作状态——播放/录音；电池电量；当前文件名称及格式；当前文件总时间长度，当前文件目前播放或录制的时间长度；
3、录音：录音键在机身的右侧上方。

向上推动则开始录音，向下拉动则停止录音并保存。

4、录音麦克在机身的顶端，所以录音的时候要将顶端朝向声源，以便获取更好的声音效果
5、选择声音文件：按动机身左侧上下键，可以选择保存的声音文件。

被选择的当前声音文件将在屏幕显示文件名称和格式；
6、播放声音文件：按动机身右侧暂停/播放键，可以播放选定的声音文件。

可以采用公放，喇叭口位于机身正面底端；也可以在机身上部插入耳机听播放文件；
7、导出声音文件：机身右侧下方为USB接口，可以直接链接电脑导出声音文件。

8、充电：机身右侧下方USB接口，链接规定电压充电器，可进行充电操作。

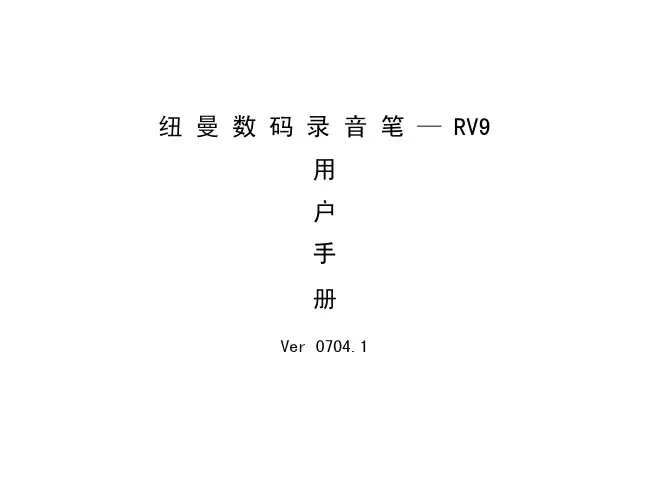

纽曼rv9 数字录音笔 用户手册说明书

纽曼rv9 数字录音笔 用户手册说明书
本机的开机/关机状态由“ ▏▏”键控制，具体如下： 关机：开机状态下，长按“ ▏▏”键直到显示“ByeBye”关机。 开机：关机状态下，长按“ ▏▏”键则开机，进入功能选择菜单。 注：在暂停或停止状态下，如果本机设置了定时关机, 在定时关机时间内没有任何操作， 系统将自动关机。 3) 功能选择
5
本机主菜单下有 3 种功能选择：音乐文件夹、语音文件夹、系统设置。可以通过按“ ” 键或“ ”键进行选择，按“菜单”键即可进入选中模式。
在播放状态下,短按“菜单”键进入播放菜单，然后短按“ ”键或“ ”键选择 “复读模式”选项，再按“菜单”键进入，返回到播放状态，但此时 LCD 屏中 的“A” 在闪烁，等待确定复读起点 A，短按“ ”确定复读起点 A。
b. 设置复读终点 设置复读起点 A 后，此时 LCD 屏中 的 B 在闪烁，再短按“ ”键，设置复读终点 B，
6
没有文件时，显示“磁盘无文件” 。 2. 录音 当“一键录音”键按照箭头指示方向向上拨到顶端位置后，若原先不在停止状态下，
则首先停止当前的工作，随后立即自动开始录音；若原先已在停止状态下，则立即自动开 始录音。
3. 使用内置麦克风录音 开始录音：将录音快捷键按提示方向拨到上端。 暂停录音：在录音状态下，短按“确认”键暂停录音。在暂停状态，再短按“确认”
2.如果当前歌曲有歌词文件匹配，则在屏幕左上方的音乐模式图标下将出现歌词标 志，如下所示 ，若没有歌词匹配，则没有该标志，如下所示 。
2). 录音类型选择
进入系统设置模式，按“ ”键或“ ”键选择“录音类型”，默认是“立体声录音”，
按“ ”或“ ”选择录音类型，然后按“菜单”键确认。
录音类型：
立体声录音：MP3 格式，高音质
长时录音：REC 格式，音质一般

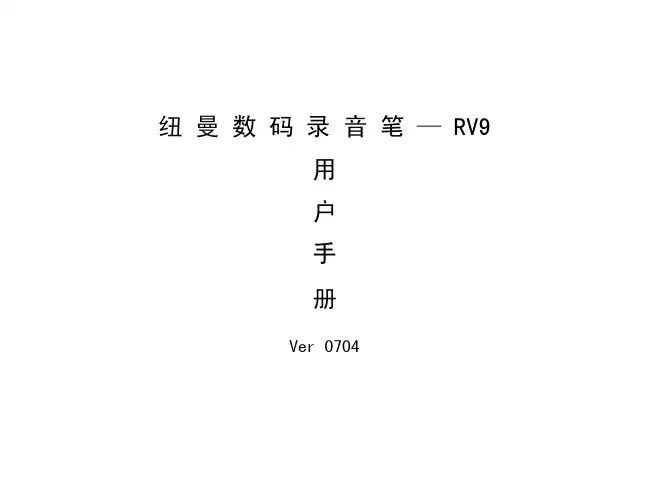

纽曼录音笔V9说明书

纽曼录音笔V9说明书

9
6.LINE IN 录音： LINE IN 录音是通过双声道音频线（如下图所示）将本机与外部音源设备的音频输出 接口正确连接,即可将外部音源的声音转录至本机（音源设备如收音机、CD、VCD、DVD 等） 。 正确操作方法为使用附送的双声道音频线，一端连接外部音源输出口，另一端接本机的 “LINE IN”插孔。录音操作方式和使用麦克风录音相同。
”键， 设置复读终点 B，
此时 LCD 显示 烁图标
。当复读图标固定
，开始 AB 点间的反复播放，到达设定的次数后，闪
中的“A” ，等待确定起点 A，这时播放返回正常播放，如不再需要设定复读，可
通过以下方式退出复读模式。 c. 取消 ▏ ”键，将之前设置 AB 复读取消，并暂停播放。 Ⅰ. 短按“ ▏ Ⅱ. 短按“停止”键，将之前设置 AB 复读取消，并停止播放。 Ⅲ. 短按“菜单”键，将之前设置 AB 复读取消，并返回正常播放状态。 2) 跟读功能（语音模式没有此功能） 在 AB 段的复读中，短按“ 放的图标 ，此时可以短按“ ”键进入跟读模式，复读图标变 ”键进入对比功能。 ”键可以回到“AB 复读”状态。 ，此时播放用户跟读声音；录音播放完毕后，图标 为跟读图标 ，此时 开始记录用户的声音，时间长度为 AB 复读的时间。时间到后，又播放原音，图标变为播 注：跟读状态下，短按“
3
外壳说明
4
使用说明
一、快捷录音 当“一键录音”键按照箭头指示方向向上拨到顶端位置后，若原先不在停止状态下， 则首先停止当前的工作，随后立即自动开始录音；若原先已在停止状态下，则立即自动开 始录音。 二、基本操作 1）电源 本机使用两节 AAA 电池供电。当电量指示标志显示为“ 注意：如果机器长时间不使用请取出电池。 2）开机/关机 ▏ ”键控制，具体如下： 本机的开机/关机状态由“ ▏ ▏ ”键直到显示“ByeBye”关机。 关机：开机状态下，长按“ ▏ ▏ ”键则开机，进入功能选择菜单。 开机：关机状态下，长按“ ▏ 注：在暂停或停止状态下，如果本机设置了定时关机, 在定时关机时间内没有任何操作， 系统将自动关机。 3) 功能选择

纽曼数码录音笔用户手册

纽曼数码录音笔用户手册

09:05 ： 表示在所设定年、 日的 09 小时 05 分开启定时录音 月、 （参考时间设置方法） ； （2）继续按“M”键设定将要录音的长度（以分钟计算）如下图所示：
12
：表示定时录音功能。
0010：将要录音的长度（10 分钟） 。
3. 声控录音 启用/禁用声控录音 在待机状态下， 短按 “M” 键进入菜单设置， 找到如下图所示： 通过按 “ ” 键或 “ ” 键可选择“OFF” （关闭）或“ON” （打开）声控录音功能，然后按“M”键确认，在启用 声控录音状态下，如果本机检测到没声音会自动暂停录音， “ ”符号在闪烁，在检测 到有声音时会接着当前文件继续录音， “ ”符号不再闪烁。
14
6.LINE IN 录音： LINE IN 录音是通过双声道音频线（如右图所示）将本机与外部音源设备的音频输出 接口正确连接,即可将外部音源的声音转录至本 机（音源设备如收音机、CD、VCD、DVD 等） 。正 确操作方法为使用双声道音频线，一端连接外部
15
音源输出口，另一端接本机的“LINE IN”插孔。录音操作方式和内置麦克风录音相同。 7.外置麦克风录音 将外置麦克风插头插进本机“LINE-IN”插口内,在待机状态下，选定 HP、SP、LP 录 音类型后，长按“REC”键开始录音，录音方法同内置麦克风录音。 8.查看剩余可录时间 在录音前，可查询本机内存还剩余多少可录音时间，在待机状态下，短按“M”键进入 菜单设置，找到如下图界面：
【注意】把音乐文件下载到本机的音乐文件夹“MUSIC”内，不能下载到其它文件夹中或 根目录中，否则检测不到音乐文件。 001：表示当前正在播放第一个文件。 04：00：表示第一个文件播放的时间为 4 分钟。 1. 播放 停止状态或暂停状态下，按“PLAY”键，开始播放当前曲目。 2. 上一曲/下一曲、快进/快退

U盘录音笔使用说明书

U盘录音笔使用说明书

U盘录音笔使用说明书UC-10●操作说明◆开机/关机：长按“摄像”键三秒后录音笔红色指示灯长亮，录音笔开机进入待机状态。

再次长按“摄像”键三秒后红色指示灯熄灭，录音笔关机。

◆摄像：待机时短按“摄像”键，红色指示灯熄灭，蓝色指示灯闪烁，即开始摄像。

再次短按“摄像”键停止摄像并保存文件，蓝色指示灯熄灭，红色指示灯长亮，录音笔进入待机状态。

◆录音：待机时短按“录音”键，红色指示灯熄灭，蓝色指示灯长亮，即开始录音。

再次短按“录音”键停止摄像并保存文件，蓝色指示灯熄灭，红色指示灯长亮，录音笔进入待机状态。

◆播放：录音笔连接电脑后将文件上传电脑后播放。

◆时间设置：录音笔连接电脑双击移动盘里的“Set Time.exe”文件，再点击“Select Device”选择本机盘符，然后再点击“get system time”，本机即与电脑时间同步。

◆电脑摄像头：关机状态下长按录音键并且同时将录音笔和电脑连接，稍后即可使用摄像头功能。

◆充电：将录音笔连接USB进行充电，红色指示灯闪烁表示充电中，红色指示灯长亮表示充满。

●注意事项为避免事故发生，请在使用该产品之前仔细阅读该手册。

1.使用前请先插入TF卡。

2.当产品在使用过程中停止响应时，可使用小尖物体伸入复位孔按一下，即可正常工作。

3.为避免因误操作或本机故障而可能引发的数据丢失风险，请经常在电脑上进行数据备份。

4.因不正规操作或机器损坏而导致摄像或录音失败，本公司概不负责。

5.请勿自行对本机进行拆修。

送修机器时，请自行备份文件，因维修或其它原因造成信息丢失，本公司概不负责。

6.未经他人允许的摄像或录音行为所引起的纠纷，与本产品无关，本公司概不负责。

7.本公司尽力确保说明书的内容完整，因技术和生产的批次不同，如有和录音笔不相符的内容，请以录音笔为准。

录音笔使用说明书

录音笔使用说明书

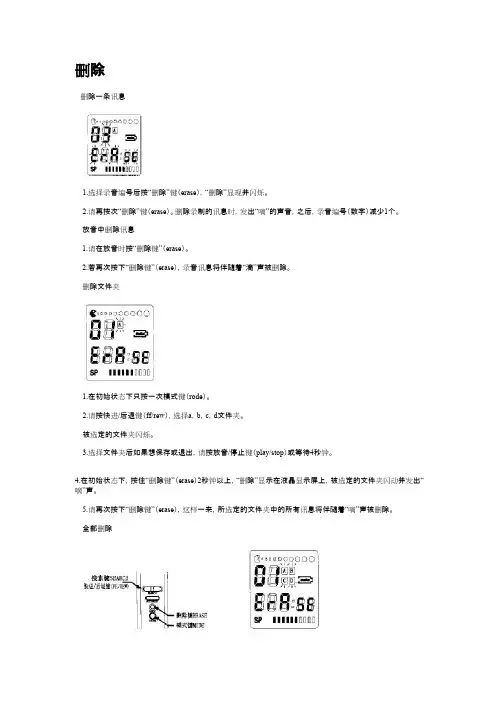

删除
删除一条讯息
1.选择录音编号后按“删除”键（erase），“删除”显现并闪烁。 2.请再按次“删除”键（erase）。删除录制的讯息时，发出“嘀”的声音，之后，录音编号（数字）减少1个。 放音中删除讯息 1.请在放音时按“删除键”（erase）。 2.若再次按下“删除键”（erase），录音讯息将伴随着“滴”声被删除。 删除文件夹
在录音过程中增加录音编号 若在录音过程中按下快进健（ff），则录音编号会自当前编号起增加一个。 ATTENTION：如果要听连续的录音讯息，应从各个文件夹中选择讯息。
节省录音时间模式（vox） 1.若在断电状态下选择vox，则嘴形图标闪烁。 如果在录音过程中5秒种没有声音录入，自动转入录音暂停状态，液晶显示屏上有“quiet”闪烁。 2.“quiet”状态下，如果10分钟没有声音录入，录音机自动返回初始状态。 3.“quiet”状态下，若再次用麦克风录音，则自动转入录音状态。
电话内容录音
从普通电话机录音 1.请将录音机的麦克风插孔与电话录音所需的适配器的输出（out）插孔连接起来。 2.请用30cm线将电话机连入适配器 3.请将电话线接入适配器的另一个插孔
与PC互换(用于管理声音文件的软件)
这是用外部连线将录音机的耳机插孔与麦克风或pc内线连接起来，并将录制的声音文件上传到pc的软件。 特点 1.将录制的文件从录音机保存到pc中。 2.在pc中按照文件名和主题，管理声音文件。 3.在pc中进行文件编辑 4.邮寄声音文件 5.放音 6.使用者易于删除 使用环境 1.配置有声卡的486以上pc 2.64mb以上内存 安装声音魔术师voice wizard 请将安装光盘（setup cd）插入pc。 并按照以下安装步骤进行。 *在安装过程中，如发生错误或需要重新安装，请重新安装。

JNN数码录音笔U盘插口说明书

备注:
由于本产品录音效果,以及音质比较清晰参数较高,已经达到顶级参数,所以录音文件较大,请及时提取保存录音文件.
温馨提醒:
本机自带智能复位系统，请连接电脑前先保存好正在录音的文件。Miniature recorder HD recording U disk MP3 player
First, the shape description
4、耳机孔
5、工作指示灯
二、功能使用
1、电源开关：
●在未插上耳塞状态下，将电源开关拨到标有“ON”端自动启动录音，此时指示灯点亮，闪动几次后自动熄灭，此时证明已进入录音工作状态。电源开关拨到标有“OFF”端可以进行录音保存。
●在插上耳塞状态下，将电源开关拨到标有“ON”端，将会开始播放录音文件或者MP3音乐文件，此时指示灯会不停闪动。
4, the headphone jack:
●power supply in the open state, the ear is plugged when not recording working condition; ear plug is fileplayback.
5, the light:
MP3 / WMA / WAV
About 48 hours continuous recording 4GB 8GB when continuous recording time of about 96 hours of continuousrecording time of about 192 hours 16GB
no need to open the power key while charging).
Third, the function parameters

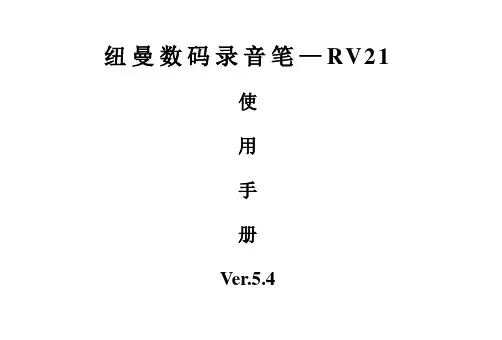

纽曼RV21录音笔使用说明书

纽曼数码录音笔—RV21使用手册Ver.5.4您好感谢您选用本公司生产的产品！为了使您尽快轻松自如地操作本产品,我们随机配备了内容详尽的用户手册，您可以获取有关产品介绍、使用方法等方面的知识。

使用本产品之前，请仔细阅读我们随机提供的所有资料，以便您能更好地使用该产品。

在编写本手册时我们非常认真和严谨，希望能给您提供完备可靠的信息，然而难免有错误和疏漏之处，请您给予谅解并由衷地欢迎您批评和指正。

如果您在使用该产品的过程中发现什么问题，请及时拨打我们的服务热线，感谢您的支持和合作！请随时备份您的数据资料到您的电脑上。

本公司对于因软件、硬件的误操作、产品维修、电池更换或其它意外情况所引起的个人数据的丢失和损坏不负任何责任，也不对由此而造成的其它间接损失负责。

同时我们无法控制用户对本手册可能造成的误解，因此，本公司将不对在使用本手册过程中可能出现的意外损失负责，并不对因使用该产品而引起的第三方索赔负责。

本手册中的信息如有变更，恕不另行通知。

本手册信息受到版权保护，其任何部分未经本公司事先书面许可，不准以任何方式影印和复制。

本公司保留对本手册、三包凭证及其相关资料的最终解释权。

企业执行标准：Q/BATB003-2010企业标准备案：2010007注意事项★禁止儿童单独玩耍本机,请勿摔落或与硬物摩擦撞击，否则可能导致机器表面磨花、数据丢失或其它硬件损坏。

★建议不要大音量连续使用耳机，请将音量调整至合适的音量大小，并控制使用时间，以避免您的听力受损。

因为使用耳机时如果音量过大，可能导致永久性的听力损伤。

★请不要试图分解或改造本机,这样可能导致电击或妨碍产品质保。

★不要用化学试剂或清洁试剂清洁本机，这样会损伤机器表面和腐蚀喷漆。

★建议在驾驶机动车或骑自行车时不要使用耳机，请保证行车安全。

★本机被作为移动硬盘使用时，请按正确文件管理操作方法存储导出文件，任何操作导致的文件丢失，本公司概不负责。

★建议及时备份存放在本机中的个人资料。

数码录音笔使用说明书

数码录音笔使用说明书■功能特点●一键录音，一键播放功能●声控录音●两种录音模式- 1 -页SP为高保真录音模式LP为长时间录音模式●靓丽背光，流线型外观设计。

●支持多种音频格式播放如：MP3、WMA、WAV等音乐格式。

●电话录音与外接麦克风功能●内置扬声器播放●免驱动U盘功能无需管理程序，可直接通过“我的电脑”中“可移动磁盘”进行文件操作，在WIN2000及以上系统中无需安装驱动程序。

■外型及按键显示屏1.菜单（MODE）2.显示屏（SCREEN）3. 选段（LAST）4.选段（NEXT）5.音量+（VOL+）6.音量-（VOL-）7.删除（DEL）8.录音（REC）9.电池（BATTERY）10开机/播放（PLAY）B接口（USB）- 2 -页12.耳机插孔（EAR）13.信号输入（SINGAL IN）14.锁定键（HOLD）15.喇叭（LOUDSPEAKER）■技术规格外形尺寸105mm*29mm*16mm重量32g显示屏段码液晶屏、LED背光连接电脑USB 2.0支持系统Windouw98/SE/ME/2K/XP,/Vista电源二节AAA（7号）碱性电池用耳机时播放时间10小时以上录音采样率8KHz录音格式WAV - 32K bpsACT - 8K bps录音时间128MB SP:8小时 LP：32小时256MB SP:17小时 LP：70小时512MB SP:36小时 LP：140小时1GB SP：71小时 LP：280小时2GB SP:142小时 LP:570小时MP3 WMAWAV 耳机最大输出（L）10mW＋（R）10mW MP3比特率8K bps – 320K bps WMA、WAV比特率5K bps – 384K bps 频率响应20Hz至20KHz- 3 -页信噪比80dB音乐格式MP3、WMA、WAV内存128MB----2GB■注意事项：1.长时间进行录音或听音乐，电量显示不足时，请及时更换电池。

录音笔使用说明精选全文完整版

可编辑修改精选全文完整版高清口香糖使用说明书一、总览1.录像停止键2.电源指示灯 3、待机指示灯 4、拍照录音指示灯5、录像录音转换键6、T卡插槽7、USB8、摄像头 9、麦克风 10、开关键本产品是当今首款采用内置存储器的先进摄像器。

用于数码有声视频拍摄，使用十分方便，是现代科技与传统文具的完美结合。

产品操作简便，小巧精致，美观实用，便于携带，是商务、教育、安防、媒体、司法、旅游、医疗、生活等领域必备的实用工具，受到广大用户的青睐。

二、1：操作说明1.开始暂停键：电源开关拨到“ON”处，录音键拨到VIDEO，蓝红灯亮（大概1秒钟左右）蓝灯亮，按开始键黄灯闪烁进入拍照模式，长按5秒蓝灯闪烁进入录像模式。

2.电源指示灯：连接电脑和充电灯亮；充电满后，红灯不亮。

3.待机指示灯：在录像模式，短按按钮，蓝灯不闪烁，蓝灯一直亮停止当前的录像，并保存录像内容，，机器进入待机状态。

4.录音指示灯：电源开关拨到“ON”处，录音键拨到RECORD，黄灯闪烁直接进入录音。

5.电源开关：电源开关拨到“ON”处，准备工作。

电源开关拨到“OFF”处关机，关机时插USB支持保存资料和网络视频6．T F插槽:支持128M-8G的TF卡。

：7．USB：连接电脑，充电，网络视频8．摄像头：录像启动摄像头。

9. 麦克风：录像的声音和录音10．录像键和录音键1：电源开关拨到“ON”处，录音键拨到RECORD，直接录音。

2：电源开关拨到“OFF”处，录音键拨到RECORD处，连接电脑，启动网络视频。

a. 正在录像时，如果此时电量不足，机器会先保存录像内容，然后自动关机，此时需要给机器充电。

b. 每次摄像时，每一次开始摄像和停止摄像的循环操作，系统将生成一个新的视频文件。

c. 文件存盘需要一定的时间，请勿在指示灯闪烁过程中进行其他操作，如：按按钮、连接计算机等；这样将会导致刚刚录制的视频文件无法顺利保存，可能导致生成文件不完整、丢失、死机等情况。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

适合AK01 X13 Q23等型号
咨询
品牌：Alisten JNN
微型录音笔高清录音U盘MP3播放器
一、外形说明
1、电源开关/录音开关
2、“+”音量加/下一曲键
3、“－”音量减/录音与MP3音乐转换键
4、耳机孔
5、工作指示灯
二、功能使用
1、电源开关：
●在未插上耳塞状态下，将电源开关拨到标有“ON”端自动启动录音，此时指示灯点亮，闪动几次后自动熄灭，此时证明已进入录音工作状态。

电源开关拨到标有“OFF”端可以进行录音保存。

●在插上耳塞状态下，将电源开关拨到标有“ON”端，将会开
始播放录音文件或者MP3音乐文件，此时指示灯会不停闪动。

●将电源开关拨到标有“OFF”端，所有工作关闭，此时电源已断开。

2、（+）音量加 / 下曲键：
●在插上耳塞播放状态下，短按“+”键则是下一曲，长按则是音量加。

3、（－）音量减 / 模式却换：
●在插上耳塞播放状态下，短按“－”键则是录音文件与MP3音乐转换播放，长按则是音量减。

4、耳机孔：
●在开启电源的状态下，未插上耳塞时是录音工作状态；插上耳塞则是文件播放状态。

5、指示灯：
●在录音状态时，指示灯闪动几下后自动灭掉；在播放状态时，指示灯会慢闪动；没有文件的时候是红蓝灯交互闪烁；充电状态，指示灯会一直闪动；充满电状态，则指示灯长亮(备注:充电时无需打开电源开关键)。

三、功能参数
供电电池：内置高品质锂电池
录音格式: WAV 音乐格式:MP3/ WMA /WAV
4GB连续录音时长约48小时 8GB连续录音时长约96小时16GB连续录音时长约192小时
采样率:48KHZ 位数:192KBPS
备注:由于本产品录音效果,以及音质比较清晰参数较高,已经达到顶级参数,所以录音文件较大,请及时提取保存录音文件.
温馨提醒:本机自带智能复位系统，请连接电脑前先保存好正在录音的文件。

Miniature recorder HD recording U disk MP3 player
First, the shape description
1, the power switch / record switch 2, "+" volume up / down a
key
3, "-" volume down / recording and MP3 music conversion key 4, headphone jack
5, work lights
Second, the functional use
1, the power switch:
● without plugging the ear condition, the power switch labeled "ON" end automatically start recording, when the indicator lights off automatically after flashing a few times, this time recording work demonstrated that it has entered the state. Power switch marked "OFF" side can be recorded saved.
● In ear plug state, the power switch to labeled "ON" side, you will start playing the audio file or MP3 music files, when the indicator will stop flashing.
● Set the power switch marked "OFF" side, turn off all the work, then the power is disconnected.
2, (+) Volume up / next song button:
● In the plug earplug playing mode, press "+" key is the next song, long press is volume plus.
3, (-) the volume reduction / mode but change:
● Under playing status ear plug, short press "-" key is to convert audio files and MP3 music playback, long press the volume down.
4, the headphone jack:
● power supply in the open state, the ear is plugged when not recording working condition; ear plug is file playback.
5, the light:
● When the recording mode automatically after a few exterminate lights flashing; when playing status indicator will slow flash; no files when it is interactive red and blue lights flashing; state of charge indicator will be flashing; full power state, long bright light (Note: no need to open the power key while charging).
Third, the function parameters
Power Battery: Built-in high-quality lithium batteries Recording Format: WAV music formats: MP3 / WMA / WAV
About 48 hours continuous recording 4GB 8GB when continuous recording time of about 96 hours of continuous recording time of about 192 hours 16GB
Sampling rate: 48KHZ digits: 192KBPS
Note: Due to the product sound effects, as well as a higher sound quality is relatively clear parameters, the parameters have reached the top, so the larger the audio file, please extract to save the recording file.
* Reminder: The machine comes with a smart reset the system, connect the computer to save the file being recorded.。
