霍尼韦尔VISTA-128BPT编程说明(详细对照)

霍尼韦尔VISTA-128BPT编程说明(详细对照)

Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机（以Vista 128BPT为例） (3)Vista系列报警主机控制键盘（6160） (7)4193SN/SNP单地址码两回路模块（已停产） (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程： (17)删除防区： (21)子系统编程： (23)1.子系统数量划分： (23)2.子系统跳转功能设置： (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程： (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置（VISTA 128BPT） (30)4100SN与IP2000模块编程： (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)五、键盘常见显示中英文对照 (36)一、设备认识Vista系列报警主机（以Vista 128BPT为例）（图1）由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商，其制造的VISTA系列报警主机（图1）是业界最早、认可度最高的大型总线制报警主机，主要用来接收处理前端探测器发送回来的报警信号，是先进的多功能控制主机。

功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格（一）：总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘（6160）（图2）6160键盘（图2）用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块（已停产）4193SN用于总线扩充，可以扩展成2个回路：白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路；这两个回路任选其一，都是第一个防区；绿、黑线组成常闭形式的第二个防区，在编程时要注意防区回路选择。

霍尼韦尔VISTA-128BPT250系列报警主机调试指南

霍尼韦尔VISTA-128BPT250系列报警主机调试指南
模块不用接电阻，对好码以后需要短接，保持防区正常才能撤布防。
010 INPUT S/N ：L A 006-5540 ： 2
三.VISTA系列主机键盘操作
Vista-128/250BPT报警主机编程要点
11，出现这个对话框，直接按※键过去。
XMIT TO CONFIRM PRESS ※ TO SKIP
在系统中学习5800系列发射器 的序列号或总线回路上防区的 序列号。
三.VISTA系列主机键盘操作
Vista-128/250BPT报警主机编程要点
1，将VISTA128主机的电源、键盘连接好，防区端子加上2K电阻，
进入数据编程模式（注意：只有6160液晶键盘可以编程）：
输入4140 + [8] + [0] + [0] + [0] ，按*93进入菜单编程。
再重复输入一次清除报警记忆。 3，旁路防区 •报警系统有时不需要对所有防区布防，这时需要对不设防的防区旁路，对其他防区布防。 •输入 A级用户密码 6 XXX（防区号） 防区旁路。
注意：撤防后原来的旁路无效。
三.VISTA系列主机键盘操作
Vista-120/250BP第一次使用遇到的问题
新的VISTA128主机连接正确，第一次加电往往键盘没有显示，请做以下工作： 同时按[1] 和 [3]键，键盘会显示31（键盘地址），在30秒内从键盘输入01，键盘就会 正常显示了。 代表意义：更改键盘地址为01默认地址。
总线
探测器1-8防区
12V + -
注：4208SN需要单独供电 每个防区都需要并连一 个10K电阻。
图5
二.设备连接
Vista-128串行打印机和联动模块接线
J8 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

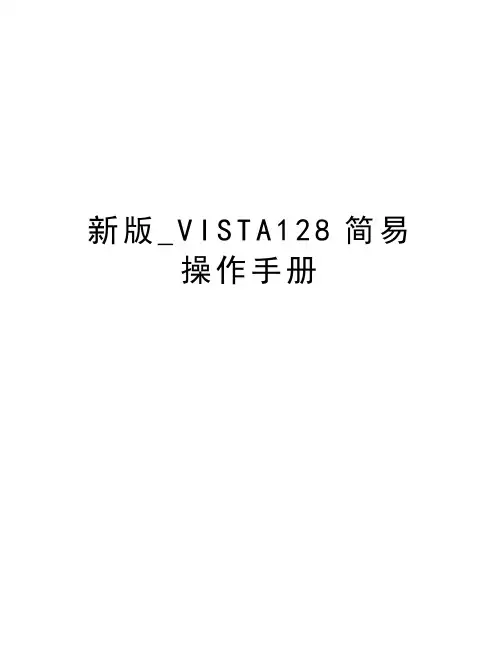

新版_VISTA128简易操作手册

新版_VISTA128简易操作手册
输入4140 2进入外出延时布防，键盘蜂鸣器响，将联接001愤怒过去的2K电阻拆下，主机将报警，键盘显示：ALARM 001表示001防区报警。
输入4140 1 4140 1，主机将停止报警，将联接001防区的2K电阻重新接好，001防区试验完成。
（二）ห้องสมุดไป่ตู้置使用序号式总线（使用4193SN和4293SN）联接的防区
按*键盘显示：010 REPORT CODE
1 st 00 2nd 00 00
此项设定010防区通讯码，1 st 11向第一报警中心发送报警信息
2 nd11向第二报警中心发送报警信息
按***键盘显示：010INPUT TYPE
00
此项设定010防区的接入类型，06表示序号式总线（使用4193SN和4293SN）
A XXX-XXXX：1
L下方输入010防区占用此4193SN的回路的序号，4193SN有两个回路，黄—黑为第一回路，绿—黑为第二回路
从4193SN线接在一起的三根线中抽出黄线，VISTA 120会自动读出这个4193SN的地址码并显示在键盘上，这个地址码与4193SN上粘贴的数码一致。
按*93键盘显示：ZONE PROG
1=YES 0=NO
按1进入防区编程
键盘显示SET TO CONFIRM?
1=YES 0=NO
输入1，按*
键盘显示ENTER ZONE NO.
000=QUIT 001
输入010（以010防区为例）*
键盘显示010 ZT P RC IN：L
00 1———
目前显示的是010防区的信息
双向开关式总线（Dip SW Poll）使用4208U编号07；
（一）设置电路板上接线（Hardwire）防区，以001防区为例

VISTA128BPT产品发布培训XXXX年9月9499

VISTA128BPT产品发布培训XXXX年9月9499
➢ 通讯速率9600,N,8,1
➢ 使用DTR握手(9.5-14VDC)
• 事件存储512条
RS-232 串口常见问题
（英文版）
11

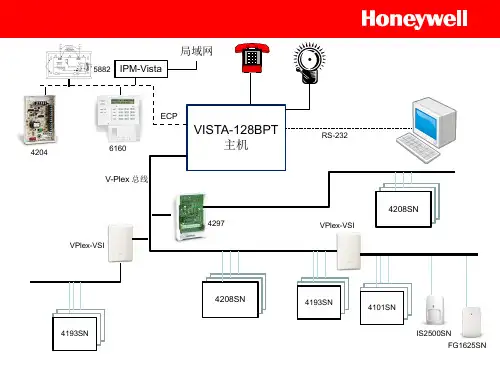

霍尼韦尔报警控制主机——VISTA-128BPT外围接口
• 通过电话线送数据到报警中心以及遥控编程软件连接。
（需使用专用接收机和接警软件，广泛用于报警联网）
• RS232串口连接计算机，报告警情、电子地图显示。
399
634
1,021
1,612
2,560
57-64 mA
349
555
893
1,411
2,240
65-72 mA
311
494
792
1,253
1,993
73-80 mA
278
442
713
1,128
1,792
81-88 mA
253
402
649
1,027
1,631
89-96 mA
232
369
594
942
1,494
LE8+ (LP1+LP2+LP3+LP4+LP5+LP6+LP7+LP8) < 3658米
19
霍尼韦尔报警控制主机——VISTA-128BPT
使用多个 4297模块构成一个半径3648米的覆盖范围
LE5
LE1
LE2
4297
4297
LP1
4297 L
P2
LE3
4297
LP3
LP4
LE4
LP5
4297
VISTA
128BPT

Windows Vista使用教程

Windows Vista使用教程

Windows Vista使用教程2006-12-22 09:54:58来源: 网易学院(广州)网友评论1 条进入论坛Windows Vista是微软(Microsoft)用五年时间耗费巨资打造的新一代操作系统(参见Windows Vista 耗资几许？中的有趣数字)，它不仅延续了历史上Windows系统的优点，如操作简便易于上手等，也在许多方面做出了重大改进，这不仅体现在Windows Vista更华丽的操作界面。

尤其是Aero Galss，也体现在大大提高的系统安全性——当然，这不能从根本上改变黑客与恶意攻击者更喜欢针对Windows平台操作的事实，毕竟Windows平台庞大的用户量，和更根本的原因：Windows平台用户与其他平台如Linux用户相比，自身的安全防护能力相对差了不少，攻击者更易得手。

——以及更丰富、更强大的功能，而在许多细节方面的优化调整同样让人心动。

根据微软的计划，Windows Vista面向最终消费者的正式版本将于2007年1月30日上市。

这带来的不仅仅是用户软件平台的升级，对整个计算机界包括硬件行业也有着深远的影响，也许，新一轮的P C更新即将开始。

在这一革命性的系统平台即将到来之际，为帮助用户尽快地掌握Windows Vista相关知识，切换到微软这一革命性的新系统平台，Vista天地将推出《Windows Vista使用教程》系列文章，内容涵盖Wi ndows Vista的安装、使用基础知识及操作指南，希望能对用户有所助益。

欢迎朋友们提出宝贵意见。

对《Windows Vista使用教程》的说明内容Windows Vista使用教程主要面向家庭用户的日常使用，介绍在对等网或简单Internet接入情况下Windows Vista使用的基础知识与技巧。

至于Windows Vista在企业中的应用及与域环境的结合、企业网络的统一管理，则不在此教程范围之内，我们将在Vista天地的其他部分中穿插介绍。

霍尼韦尔Vista-128BPT报警主机编程说明(常用版)-工程服务部编辑

Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机（以Vista 128BPT为例） (3)Vista系列报警主机控制键盘（6160） (7)4193SN/SNP单地址码两回路模块（已停产） (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程： (17)删除防区： (21)子系统编程： (23)1.子系统数量划分： (23)2.子系统跳转功能设置： (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程： (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置（VISTA 128BPT） (30)4100SN与IP2000模块编程： (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)一、设备认识Vista系列报警主机（以Vista 128BPT为例）（图1）由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商，其制造的VISTA系列报警主机（图1）是业界最早、认可度最高的大型总线制报警主机，主要用来接收处理前端探测器发送回来的报警信号，是先进的多功能控制主机。

功能框图表格（一）：总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘（6160）（图2）6160键盘（图2）用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块（已停产）4193SN用于总线扩充，可以扩展成2个回路：白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路；这两个回路任选其一，都是第一个防区；绿、黑线组成常闭形式的第二个防区，在编程时要注意防区回路选择。

新版_VISTA128简易操作手册要点

按*键盘显示：001INPUT TYPE
Hardwire 01
此项设定001防区的接入类型，请输入防区接入类型的编号：
按*键盘显示：001 ZT P RC IN：L
03 1——HW 1
目前显示的是001防区的信息，
按*键盘显示ENTER ZONE NO .
000=QUIT 002
输入下一个防区的信息，如果不输入下一个防区的信息，（002—009防区不用时应将防区类型输入00）
按*键盘显示：010 REPORT CODE
1 st 00 2nd 00 00
此项设定010防区通讯码，1 st 11向第一报警中心发送报警信息
2 nd11向第二报警中心发送报警信息
按***键盘显示：010INPUT TYPE
00
此项设定010防区的接入类型，06表示序号式总线（使用4193SN和4293SN）
按防区接入类型区分共有6种：
电路板上接线（Hardwire）001—009防区可以使用，编号01；
受监控无线（RF Xmitter）编号03；
不受监控无线（Unsupevsd）编号04；
无线按钮类型（Button RF）编号05；
序号式总线（Serial Poll）使用4193SN和4293SN，编号06；
1
011防区所属第一子系统（划分多个子系统时，输入该防区的子系统号）
按*键盘显示：010 REPORT CODE
1 st 00 2 nd 00 00
此项设定011防区通讯码，1 st11向第一报警中心发送报警信息
2 nd11向第二报警中心发送报警信息
按* * *键盘显示：011 INPUT TYPE
1、输入子系统的数量
输入4140 8000进入编程

VISTA128报警主机常用编程


2. 退出数据编程模式 ：可以用如下 A 或 B方法进入：
3. 数据项编程模式 ：分为三页显示（*00—*90，1*01—1*77，2*00—2*24） 4. #93菜单编程模式：（是很重要的编程）进入数据编程模式后按#93进入。 5. 分子系统数据项编程模式：进入编程后
若想在输入完前回到全局编程，输入任意一个*+全局数据项即可。
输入1进入继电器编程状态
继电器默认的启动状态
继电器默认的停止状态
继电器的动作方式：
0=未使用； 1=闭合2秒； 2=持续闭合； 3=断续闭合；4= 交替闭合和断开
事件触发的类型：0=未使用；1=报警；2=失效；3=故障
可启动继电器的防区列表，共15个防区列表，如果不使用列表，
直接输入00
泽博内部培训资料
继电器编程－－Output Prog
可启动继电器的防区号。
可启动继电器的防区类型。
泽博内部培训资料
继电器编程－－Output Prog
可启动继电器动作的子系统。子系统与事件类型相关联
可停止继电器动作的防区列表。 可停止继电器动作的防区类型。类型表与启动类型表一致
可停止继电器动作的子系统。
继电器组别分类。可以时间窗来驱动继电器组动作 禁止用户手动控制的选项
泽博内部培训资料
Vista128BPT编程
防区编程（ZONE PROG）
泽博内部培训资料
Vista128BPT的防区编程
该选项适用 于1、2、4、10类型的防区，当防区触发 时，主机可以进行强制布防，在延进时间结束前，恢 复故障防区后，这个防区也可以正常报警。 当防区触发时，延进时间结束前，自动旁路故障防区
泽博内部培训资料
产用篇：Vista报警主机

VISTA-128编程指南

VISTA-128编程指南VISTA-128报警操作步骤一．网络通讯模块IPM-VISTA SUPER II的编程: 进入编程: 操作密码4140+8000键盘显示:Program Mode*Fill# View-00进入报告编程:*93键盘显示ZONE PROG. ?1=YES 0=NO输入两次０键盘显示：REPORT CODE PROG1=YES 0=NO按一下１按一下０键盘显示：RSTR,SUPV.CODE?1=YES 0=NO按下１键盘显示：ENTER ZN FOR GRP000=Quit输入００１点击＊号键键盘显示：ALARM RESTOREGRP 001-016输入０１点击＊号键键盘显示：TROUBLEGRP 001-016输入０１点击＊号键键盘显示：TROUBLE RESTOREGRP 001-016输入０１点击＊号键键盘显示：BYPASSGRP 001-016输入０１点击＊号键键盘显示：BYPASS RESTOREGRP 001-016输入０１点击＊号键键盘显示：ENTER ZN FOR GRP000=Quit 017防区数以１６为一组，重复以上操作直至到你所接的防区数为止；退出输入０００按＊号键键盘显示：QUIT REPORT MENU1=YES 0=NO输入０键盘显示：SYSTEM GROUP #1?1=YES 0=NO按下１键盘显示：CLOSE1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：OPEN1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：LOW BATTERY1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：LOW BATTERY RSTR1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：AC LOSS1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：AC RESTORE1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：PERIODIC TEST1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：POWER1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：CANCEL1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：PROGRAM TAMPER 1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：QUIT REPORT MENU 1=YES 0=NO输入０键盘显示：SYSTEM GROUP #２?1=YES 0=NO输入１键盘显示：STAY1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：TIME SET,LOG RST 1st 01 2nd 00输入０１再按下＊号键1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：EXIT ERROR ZONE 1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：RESENT CLOSE1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：QUIT REPORT MENU 1=YES 0=NO输入０键盘显示：SYSTEM GROUP #3?1=YES 0=NO输入１键盘显示：EARLY OPEN1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：EARLY CLOSE1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：LATE OPEN1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：LATE CLOSE1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：FAILED TO OPEN1st 01 2nd 00输入０１再按下＊号键1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：AUTO ARM FAILED 1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：SCHEDULE CHANGE 1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：QUIT REPORT MENU 1=YES 0=NO输入０键盘显示：SYSTEM GROUP #4?1=YES 0=NO输入１键盘显示：WALK TEST START1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：WALK TEST END1st 01 2nd 00输入０１再按下＊号键输入０１再按下＊号键键盘显示：QUIT REPORT MENU1=YES 0=NO按下１再按下０再按下０键盘显示：DEVICE PROG. ?1=YES 0=NO输入１键盘显示：DEVICE ADDRESS01-30,00=QUIT输入０２按下＊号键键盘显示：０２DEVICE TYPENOT USED输入０１按下＊号键再按５下＊号键键盘显示：DEVICE ADDRESS1-30,00=QUIT ０３按下＊号键键盘显示：０３DEVICE TYPENOT USED输入０６按＊号键再按下０键盘显示：DEVICE ADDRESS1-30,00=QUIT ０４输入００按下＊号键键盘显示：QUIT MENU MODE1=YES 0=NO输入１键盘显示Program Mode*Fill# View-00输入＊２３键盘显示：Multiple Alarms-23输入１键盘发出叮叮叮三声输入＊３２键盘显示Prim.Subs. Acct#-32输入十九次０,1次１键盘发出叮叮叮三声输入＊３９键盘显示：Open/Close Rep.For Installer-39输入１键盘发出叮叮叮三声输入＊56键盘显示：Dynamic SignalDelay -56输入００发出叮叮叮三声输入＊5７键盘显示Dynamic SignalPriority -57输入1发出叮叮叮三声输入＊58键盘显示；:LRR CS#1Category En. -58输入六个１发出叮叮叮三声Zone Type 1-8Restore -79输入八个１发出叮叮叮三声输入＊８０键盘显示：Zn Types 9,10,16,14 Restore-80输入四下１发出叮叮叮三声输入＊８４键盘显示：SwingerSuppress . -84输入００发出叮叮叮三声输入＊８８键盘显示：Burg. Alarm Comm.Delay -88输入０发出叮叮叮三声输入＊９９二．防区模块编程进入编程:操作密码4140+8000 键盘显示: Program Mode*Fill# View-00进入报告编程:*93键盘显示ZONE PROG. ?1=YES 0=NOEnter Zone no.000=Quit 001输入防区号（总线防区从０１０开始）按两下＊号键键盘显示：010Zone TypeNO RESPONSE 00输入防区类型（０３为周界，０７为２４小时防区）按一下＊号键键盘显示：０１０Partition1输入防区所在的子系统１－８按４下＊号键键盘显示：０１０Input TypeNone 00输入类型０６（t制）按四下＊号键键盘显示：０１0 Input S/N:LAXXX-XXXX:1输入７位地址码和回路号（两防区模块有１号回路和２号回路之分，八防区模块都是１号回路）按三下＊号键：Enter Zone no.000=Quit 0XX编剩余防区重复以上步骤，如要退出输入０００按＊号键再按１接着＊９９退出编程。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
按*键盘显示：001INPUT TYPE
Hardwire 01
此项设定001防区的接入类型，请输入防区接入类型的编号：
按*键盘显示：001 ZT P RC IN：L
03 1——HW 1
目前显示的是001防区的信息，
按*键盘显示ENTER ZONE NO .
000=QUIT 002
输入下一个防区的信息，如果不输入下一个防区的信息，（002—009防区不用时应将防区类型输入00）
按*93键盘显示：ZONE PROG
1=YES 0=NO
按1进入防区编程
键盘显示SET TO CONFIRM?
1=YES 0=NO
输入1，按*
键盘显示ENTER ZONE NO.
000=QUIT 001
输入010（以010防区为例）*
键盘显示010 ZT P RC IN：L
00 1———
目前显示的是010防区的信息
输入00*返回键盘显示QUIT MENU MODE？
1=YES 0=NO 0
输入1返回键盘显示Program Mode
*Fill # View-00
输入*99返回键盘绿灯亮，显示***DISARMED***
READY TO ARM
主机开始自检，约两分钟后，键盘绿灯亮的情况下，可以布防，试验001防区
按*键盘显示：010 REPORT CODE
1 st 00 2nd 00 00
此项设定010防区通讯码，1 st 11向第一报警中心发送报警信息
2 nd11向第二报警中心发送报警信息
按***键盘显示：010INPUT TYPE
00
此项设定010防区的接入类型，06表示序号式总线（使用4193SN和4293SN）
编号03—周边防区，布防时有效，撤防时无效；
编号04—内部防区，留守布防时无效，外出布防时有效，撤防时无效；
编号06—24小时无声防区；
编号07—24小时有声防区；
编号09—火警防区；
编号00—无用防区。
其他防区类型的编号请参照英文手册。
输入03键盘显示：001 ZONE RESPONSE
PERIMETER 03
A XXX-XXXX：1
L下方输入010防区占用此4193SN的回路的序号，4193SN有两个回路，黄—黑为第一回路，绿—黑为第二回路
从4193SN线接在一起的三根线中抽出黄线，VISTA 120会自动读出这个4193SN的地址码并显示在键盘上，这个地址码与4193SN上粘贴的数码一致。
目前显示的是001防区的信息，按*
键盘显示001ZONE RESPONSE
Fire 09
目前001防区为火警防区，请根据具体情况输入防区类型的编号
编号01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；
编号02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；
按*键盘显示010ZONE RESPONSE
NO RESPONSE
根据用户需要输入防区类型，现以周边防区（03）为例
输入03*键盘显示：010 ZONE RESPONSE
PERIMETER 03(可选03或者07)
按*键盘显示：010PARTITION
1
010防区所属第一子系统（划分多个子系统时，输入该防区的子系统号）
请输入防区接入类型的编号06 *：键盘显示：010INPUT
Serial Poll 06
按*键盘显示：010 SMART CONTACT
1=YES 0=NO 0
按*键盘显示：010V-PLEX Байду номын сангаасELAY
1=YES 0=NO 0
按*键盘显示：010 DOOR #
（01-15）00
按*
键盘显示：010INPUT S/N：L
输入4140 2进入外出延时布防，键盘蜂鸣器响，将联接001愤怒过去的2K电阻拆下，主机将报警，键盘显示：ALARM 001表示001防区报警。
输入4140 1 4140 1，主机将停止报警，将联接001防区的2K电阻重新接好，001防区试验完成。
（二）设置使用序号式总线（使用4193SN和4293SN）联接的防区
双向开关式总线（Dip SW Poll）使用4208U编号07；
（一）设置电路板上接线（Hardwire）防区，以001防区为例
先将随机配的2K电阻按接线图接在VISTA—120的端子上
进入编程模式
输入4140 8000（4140为出厂设置的安装员密码）
进入编程模式，键盘显示：Program Mode
1、使用4193SN双回路总线编址器时（以010，011防区为例）：
将4193SN的红线接入VISTA 120接线端子的24，
黑线接入VISTA 120接线端子的25，
另外三根线（黑，黄，绿）接在一起，白线不用。
输入4140 8000进入编程模式键盘显示：Program Mode
*Fill # View
*Fill # View
按*93键盘显示ZONE PROG
1=TES 0=NO
按1进入防区编程
键盘显示SET TO CONFIRM?
1=YES 0=NO
输入1，按*
键盘显示ENTER ZONE NO.
000=QUIT 001
输入01（以001防区为例），按*
键盘显示001 ZT P RC IN：L
09 1———
001定为设定周边防区
按*键盘显示：001 PARTITION
1
001所属第一子系统（划分多个子系统时，输入该防区的子系统号）
按*键盘显示：001 REPORT CODE
1st00 2nd 00 00
此项设定001防区通讯码，1st输入11向第一报警中心发送报警信息
2nd输入11向第二报警中心发送报警信息
按防区接入类型区分共有6种：
电路板上接线（Hardwire）001—009防区可以使用，编号01；
受监控无线（RF Xmitter）编号03；
不受监控无线（Unsupevsd）编号04；
无线按钮类型（Button RF）编号05；
序号式总线（Serial Poll）使用4193SN和4293SN，编号06；

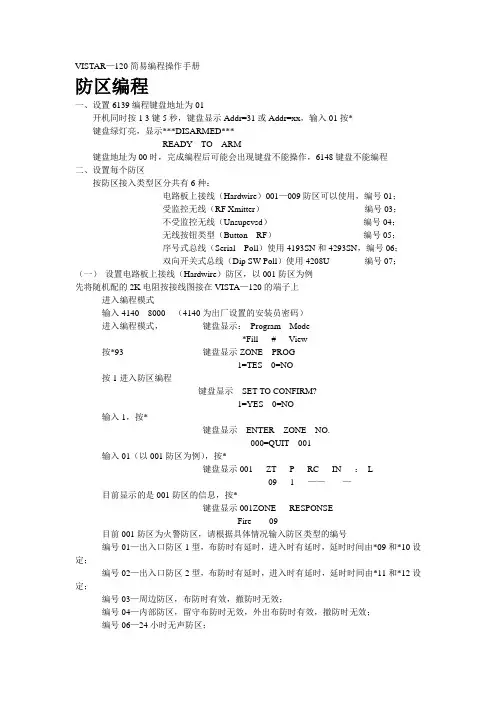

VISTAR—120简易编程操作手册
