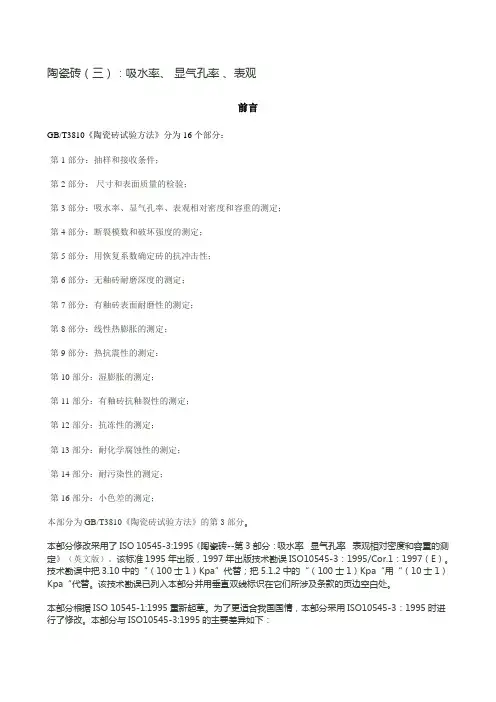

陶瓷砖（三）：吸水率、显气孔率、表观前言GB/T3810《陶瓷砖试验方法》分为16个部分：-第1部分：抽样和接收条件；-第2部分：尺寸和表面质量的检验；-第3部分：吸水率、显气孔率、表观相对密度和容重的测定；-第4部分：断裂模数和破坏强度的测定；-第5部分：用恢复系数确定砖的抗冲击性；-第6部分：无釉砖耐磨深度的测定；-第7部分：有釉砖表面耐磨性的测定；-第8部分：线性热膨胀的测定；-第9部分：热抗震性的测定：-第10部分：湿膨胀的测定；-第11部分：有釉砖抗釉裂性的测定；-第12部分：抗冻性的测定；-第13部分：耐化学腐蚀性的测定；-第14部分：耐污染性的测定；-第16部分：小色差的测定；本部分为GB/T3810《陶瓷砖试验方法》的第3部分。

本部分修改采用了ISO 10545-3:1995《陶瓷砖--第3部分：吸水率显气孔率表观相对密度和容重的测定》（英文版）。

该标准1995年出版，1997年出版技术勘误ISO10545-3：1995/Cor.1：1997（E）。

技术勘误中把3.10中的“（100士1）Kpa”代替；把5.1.2中的“（100士1）Kpa“用“（10士1）Kpa“代替。

该技术勘误已列入本部分并用垂直双线标识在它们所涉及条款的页边空白处。

本部分根据ISO 10545-1:1995重新起草。

为了更适合我国国情，本部分采用ISO10545-3：1995时进行了修改。

本部分与ISO10545-3:1995的主要差异如下：---增加了变长大于400mm的大规格砖的试样要求；---为便于使用，本部分做了下列编辑性修改：a)”ISO10545的本部分“修改为”GB/T3810的本部分“；b)删除国际标准的前言；本部分代替了GB/T3810.3-1999《陶瓷砖试验方法第3部分：吸水率显气孔率表观相对密度和容量的测定》。

本部分与GB/T3810.3-1999相比主要变化如下：---将2中的”干陶瓷砖吸饱水后吊挂在水中。

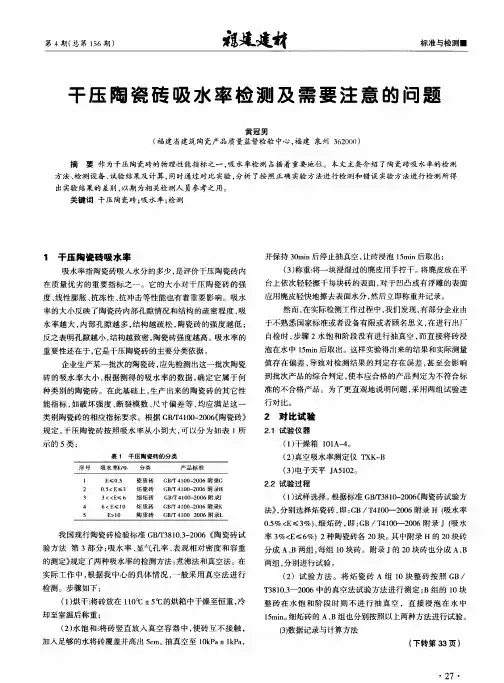

度、 线性膨胀 、 抗冻性 、 抗冲击等性能也有着重 要影响 。吸水 率 的大小反映 了陶瓷砖 内部孔 隙情况 和结构的疏密程 度 ， 吸 水 率越大 ， 内部孔 隙越 多 ， 结 构越疏 松 ， 陶瓷砖 的强度越 低 ； 反之表 明孔 隙越小 ， 结构越致 密 ， 陶瓷砖强度越高 。吸水 率的 重要性还在 于， 它是干压 陶瓷砖 的主要分类依据 。
行对 比。
砖 的吸水率 大小 ， 根据测 得的 吸水 率的数据 ， 确定它 属于何 种类别 的陶瓷砖 。在此基础上 ， 生产 出来 的陶瓷砖 的其它性
能指 标 ， 如破坏 强度 、 断裂模 数 、 尺寸偏差 等 ， 均应满 足这一
类别 陶瓷砖 的相应指标要求。根据 Ｇ Ｂ ／ Ｔ ４ １ ０ ０ — ２ ０ ０ ６ （ （ 陶瓷砖》 规定 ， 干压陶瓷砖 按照 吸水 率从小 到大 ， 可 以分 为如 表 １ 所
企业生产某一批次 的陶瓷砖 ， 应先检测 出这一批次 陶瓷
于不熟悉 国家标准或者设备有 限或者顾名思义 ， 在进行 出厂
自检时 ， 步骤 ２水饱 和阶段没 有进行抽 真空 ， 而直接 将砖浸
泡 在水 中 １ ５ ｍ ｉ ｎ后取 出。这样实验得 出来的结果和实际测量
值 存在偏 差 ， 导致对检 测结果 的判定存在 误差 ， 甚 至会影 响 到批 次产品的综合判定 ， 使本应合格 的产 品判定为不符合标 准 的不合格产品 。为 了更直观地说 明问题 ， 采 用两组试验进
实际工 作 中， 根据 我中心 的具体情况 ， 一 般采用真 空法 进行
检测。步骤 如下 ：
（ ２ ）试验 方 法 。将 炻瓷 砖 Ａ组 ｌ ０块 整砖 按 照 Ｇ Ｂ／ Ｔ ３ ８ １ ０ ． ３ —２ ０ ｏ ６中的真 空法试验方法进 行测定 ； Ｂ组 的 １ ０块 整 砖在 水 饱 和阶 段 时则 不进 行 抽 真空 ，直接 浸 泡在 水 中

湖南亚柏技术管理咨询有限公司作业文件
文件编号：
陶瓷砖吸水率、表观相对密度测定作业指导书
第1页共2页
第1版第0次修订
颁布日期：2011年月日
七、试验报告
1.依据GB/T3810本部分;
2.试样的描述;
3.每一块砖各项性能试验的试验结果;
4.各项性能试验结果的平均值。
9.玻璃烧杯，或者大小和形状与其类似的容器。将试样用吊环(3.8)吊在天平的(3.4)一端，使试样完全浸人水中，试样和吊环不与容器的任何部分接触
10.真空容器和真空系统:能容纳所要求数量试样的足够大容积的真空容器和抽真空能达到10kPa士1kPa并保持30min的真空系统。
五、试验步骤
1.每种类型取10块整砖进行测试。
四、仪器设备
1.干燥箱:工作温度为110℃士5℃;也可使用能获得相同检测结果的微波、红外或其他干燥系统。
2.加热装置:用惰性材料制成的用于煮沸的加热装置。
3.热源。
4.天平:天平的称量精度为所测试样质量0.01%。
5.去离子水或蒸馏水。
6.干燥器。
7.鹿皮。
8.吊环、绳索或篮子:能将试样放人水中悬吊称其质量。
显气孔率:
用下列公式计算表观体积V(cm3)
用下列公式计算开口气孔部分体积Vo和不透水部分V1的体积(cm3)
显气孔率P用试样的开口气孔体表观相对密度:
计算试样不透水部分的表观相对密度T，计算公式如下:
容重:
试样的容重B(g/cm3)用试样的干重除以表观体积(包括气孔)所得的商表示。计算公式如下:
悬挂称量：
试样在真空下吸水后，称量试样悬挂在水中的质量(m3)，精确至0.01g。称量时，将样品挂在天平一臂的吊环、绳索或篮子上。实际称量前，将安装好并浸人水中的吊环、绳索或篮子放在天平上，使天平处于平衡位置。吊环、绳索或篮子在水中的深度与放试样称量时相同。

吸水率是陶瓷砖的一个重要性能指标，是衡量陶瓷砖质量优劣的重要参数。

吸水率是陶瓷砖开气孔率的间接度量，与陶瓷砖的微观结构有关。

吸水率越大通常表明砖体的结构孔隙越多，强度越低，反之表明结构致密，强度越高。

我国现行的陶瓷砖吸水率检测方法为GB/T 3810.3-2016《陶瓷砖试验方法第3部分：吸水率、显气孔率、表观相对密度和容重的测定》[1]，该标准等同采用ISO10545-3：1995。

标准中规定了吸水率的2种检测方法：真空法和煮沸法。

而在最新版的ISO 10545-3：2018中吸水率的测定只保留了真空法。

美国标准ASTM C373-2018标准中规定干压陶瓷砖的吸水率测定采用真空法，而煮沸法适用于挤压陶瓷砖。

在实际工作中，采用不同的检测方法得出结果可能相差较大，历年陶瓷砖质量的监督抽查中，发现的不合格项目都有吸水率这个项目。

根据GB/T 4100-2015陶瓷砖产品标准规定，陶瓷砖分类是按照陶瓷砖吸水率大小进行的，不同的分类对应不同的性能指标。

因此为提高陶瓷砖吸水率测定的准确度，采用适当的测试方法至关重要。

电热鼓风干燥箱DHG-9070B，上海培英实验仪器有限公司。

恒温水浴锅HH-4，金坛市华峰仪器有限公司。

真空吸水率装置CXK-A，宁夏机械研究院股份有限公司。

电子天平（精度0.01g ）ES225SM-DR，普利赛斯。

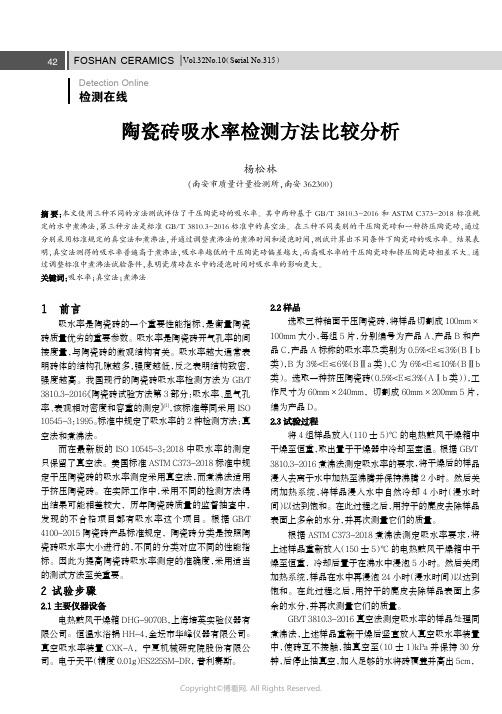

选取三种釉面干压陶瓷砖，将样品切割成100mm×100mm 大小，每组5片，分别编号为产品A、产品B 和产品C，产品A 标称的吸水率及类别为0.5%<E≤3%（BⅠb 类），B 为3%<E≤6%（BⅡa 类），C 为6%<E≤10%（BⅡb 类）。

选取一种挤压陶瓷砖（0.5%<E≤3%（AⅠb 类）），工作尺寸为60mm×240mm，切割成60mm×200mm 5片，编为产品D。

将4组样品放入（110士5）℃的电热鼓风干燥箱中干燥至恒重，取出置于干燥器中冷却至室温。

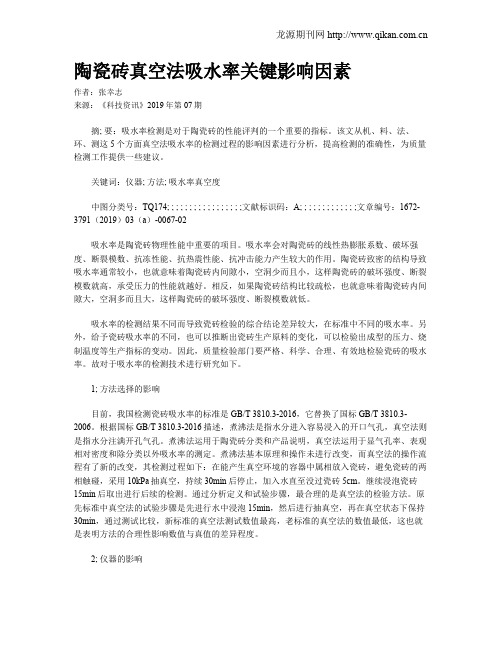

陶瓷砖真空法吸水率关键影响因素作者：张幸志来源：《科技资讯》2019年第07期摘; 要：吸水率检测是对于陶瓷砖的性能评判的一个重要的指标。

该文从机、料、法、环、测这5个方面真空法吸水率的检测过程的影响因素进行分析，提高检测的准确性，为质量检测工作提供一些建议。

关键词：仪器; 方法; 吸水率真空度中图分类号：TQ174; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ;文献标识码：A; ; ; ; ; ; ; ; ; ; ; ; ;文章编号：1672-3791（2019）03（a）-0067-02吸水率是陶瓷砖物理性能中重要的项目。

吸水率会对陶瓷砖的线性热膨胀系数、破坏强度、断裂模数、抗冻性能、抗热震性能、抗冲击能力产生较大的作用。

陶瓷砖致密的结构导致吸水率通常较小，也就意味着陶瓷砖内间隙小，空洞少而且小，这样陶瓷砖的破坏强度、断裂模数就高，承受压力的性能就越好。

相反，如果陶瓷砖结构比较疏松，也就意味着陶瓷砖内间隙大，空洞多而且大，这样陶瓷砖的破坏强度、断裂模数就低。

吸水率的检测结果不同而导致瓷砖检验的综合结论差异较大，在标准中不同的吸水率。

另外，给予瓷砖吸水率的不同，也可以推断出瓷砖生产原料的变化，可以检验出成型的压力、烧制温度等生产指标的变动。

因此，质量检验部门要严格、科学、合理、有效地检验瓷砖的吸水率。

故对于吸水率的检测技术进行研究如下。

1; 方法选择的影响目前，我国检测瓷砖吸水率的标准是GB/T 3810.3-2016，它替换了国标GB/T 3810.3-2006。

根据国标GB/T 3810.3-2016描述，煮沸法是指水分进入容易浸入的开口气孔，真空法则是指水分注满开孔气孔。

煮沸法运用于陶瓷砖分类和产品说明，真空法运用于显气孔率、表观相对密度和除分类以外吸水率的测定。

煮沸法基本原理和操作未进行改变，而真空法的操作流程有了新的改变，其检测过程如下：在能产生真空环境的容器中属相放入瓷砖，避免瓷砖的两相触碰，采用10kPa抽真空，持续30min后停止，加入水直至没过瓷砖5cm。

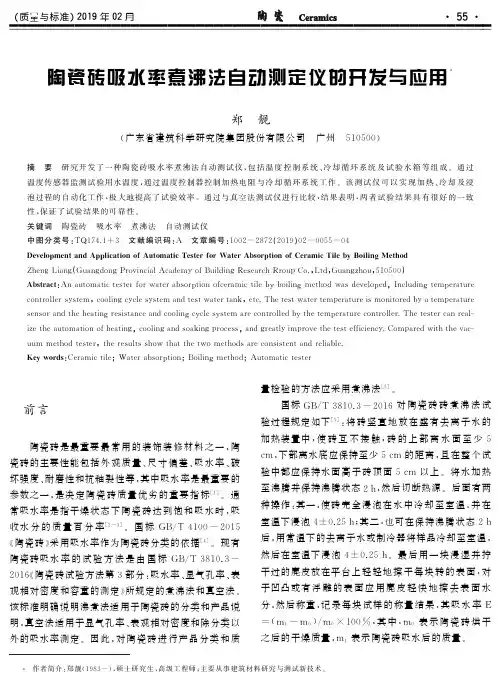

前言
陶瓷砖是最重要 最 常 用 的 装 饰 装 修 材 料 之 一,陶 瓷砖的主要性能包 括 外 观 质 量、尺 寸 偏 差、吸 水 率、破 坏 强 度 、耐 磨 性 和 抗 釉 裂 性 等 ,其 中 吸 水 率 是 最 重 要 的 参数之一,是决 定 陶 瓷 砖 质 量 优 劣 的 重 要 指 标 。 [1] 通 常吸水率是指干燥状 态 下 陶 瓷 砖 达 到 饱 和 吸 水 时,吸 收水 分 的 质 量 百 分 率 。 [2~3] 国 标 GB/T4100-2015 《陶瓷砖》采用吸水率作为陶瓷砖分类的依据 。 [4] 现 有 陶瓷砖吸水 率 的 试 验 方 法 是 由 国 标 GB/T3810.32016《陶 瓷 砖 试 验 方 法 第 3 部 分 :吸 水 率 、显 气 孔 率 、表 观 相 对 密 度 和 容 重 的 测 定 》所 规 定 的 煮 沸 法 和 真 空 法 。 该标准明确说明沸煮法适用于陶瓷砖的分类和产品说 明 ,真 空 法 适 用 于 显 气 孔 率 、表 观 相 对 密 度 和 除 分 类 以 外的吸水率测定。因 此,对 陶 瓷 砖 进 行 产 品 分 类 和 质
量检验的方法应采用煮沸法 。 [5] 国标 GB/T3810.3-2016 对 陶 瓷 砖 砖 煮 沸 法 试
验过程规定如下[5]:将 砖 竖 直 地 放 在 盛 有 去 离 子 水 的 加热装置中,使 砖 互 不 接 触,砖 的 上 部 离 水 面 至 少 5 cm,下部离水底应保持至少5cm 的距离,且 在 整 个 试 验中都应保持水面 高 于 砖 顶 面 5cm 以 上。 将 水 加 热 至 沸 腾 并 保 持 沸 腾 状 态 2h,然 后 切 断 热 源 。 后 面 有 两 种操作:其一,使砖完 全 浸 泡 在 水 中 冷 却 至 室 温,并 在 室 温 下 浸 泡 4±0.25h;其 二 ,也 可 在 保 持 沸 腾 状 态 2h 后 ,用 常 温 下 的 去 离 子 水 或 制 冷 器 将 样 品 冷 却 至 室 温 , 然后在室温下浸 泡 4±0.25h。最 后 用 一 块 浸 湿 并 拧 干过的麂皮放在平台 上 轻 轻 地 擦 干 每 块 转 的 表 面,对 于凹凸或有 浮 雕 的 表 面 应 用 麂 皮 轻 快 地 擦 去 表 面 水 分,然后称重,记 录 每 块 试 样 的 称 量 结 果,其 吸 水 率 E =(m1 -m0)/m0 ×100%,其 中,m0 表 示 陶 瓷 砖 烘 干 之后的干燥质量,m1 表示陶瓷砖吸水后的质量。

陶瓷砖吸水率测定仪、陶瓷砖吸水率测试仪符合GB/T3810.3-2016《陶瓷砖试验方法第3部分：吸水率、显气孔率、表观相对密度和容重的测定》、GB/T 1966-1996《多孔陶瓷显气孔率、容重试验方法》、GB/T3299-2011《日用陶瓷器吸水率测定方法》等标准测试方法进行设计制造。

陶瓷砖吸水率及孔隙率的测定是基于陶瓷砖密度进行计算的，遵循阿基米德原理。

该仪器主要包括称重部分、密度测试配件、密度测定软件等。

由于陶瓷砖的体积及重量一般都比较大且重，故陶瓷砖密度计的测量支架与普通密度计的相比，在支撑强度及体积上都要求更为严格。

陶瓷砖密度计的测量支架材质为铝合金，强度高且坚固。

陶瓷砖密度测量仪的测量水槽也相应的扩大了容积，其内部空间达到了24*17*12cm，实际能用空间24*16*10cm，在特定要求的情况下还能根据使用需要制造规定尺寸的水槽。

称重传感器采用德国进口HBM传感器，重复性较好且稳定。

但由于传感器自身称重精度及量程的制约，在扣掉配重的情况下，要制作3000g量程的电子密度计，称重精度只能限制在0.01g以内。

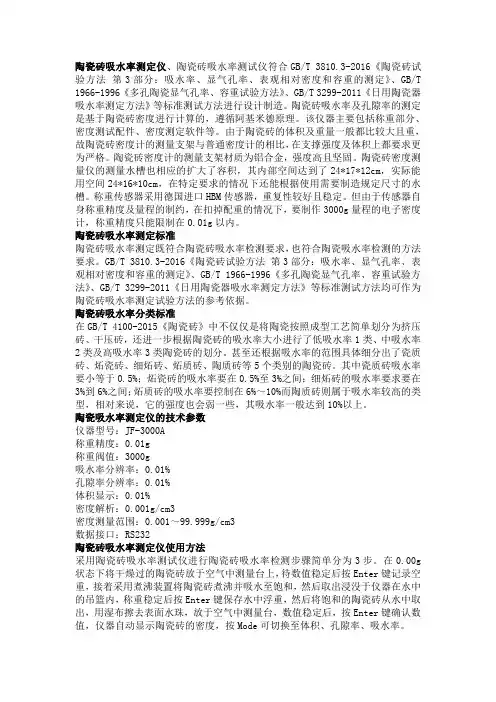

陶瓷砖吸水率测定标准陶瓷砖吸水率测定既符合陶瓷砖吸水率检测要求，也符合陶瓷吸水率检测的方法要求。

GB/T3810.3-2016《陶瓷砖试验方法第3部分：吸水率、显气孔率、表观相对密度和容重的测定》、GB/T1966-1996《多孔陶瓷显气孔率、容重试验方法》、GB/T3299-2011《日用陶瓷器吸水率测定方法》等标准测试方法均可作为陶瓷砖吸水率测定试验方法的参考依据。

陶瓷砖吸水率分类标准在GB/T4100-2015《陶瓷砖》中不仅仅是将陶瓷按照成型工艺简单划分为挤压砖、干压砖，还进一步根据陶瓷砖的吸水率大小进行了低吸水率1类、中吸水率2类及高吸水率3类陶瓷砖的划分。

甚至还根据吸水率的范围具体细分出了瓷质砖、炻瓷砖、细炻砖、炻质砖、陶质砖等5个类别的陶瓷砖。

其中瓷质砖吸水率要小等于0.5%；炻瓷砖的吸水率要在0.5%至3%之间；细炻砖的吸水率要求要在3%到6%之间；炻质砖的吸水率要控制在6%～10%而陶质砖则属于吸水率较高的类型，相对来说，它的强度也会弱一些，其吸水率一般达到10%以上。

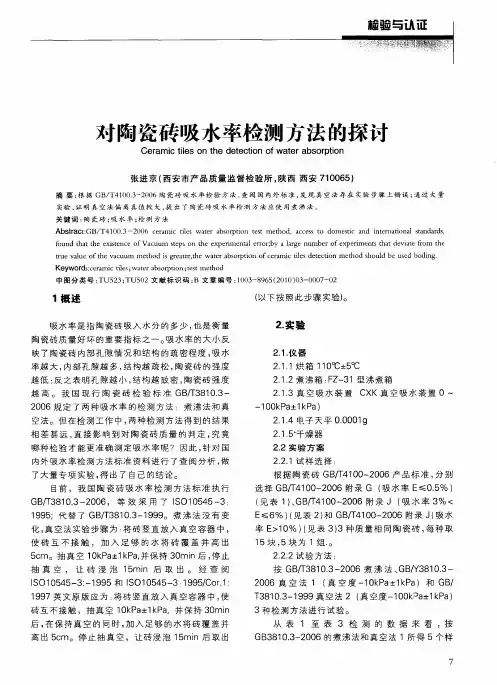

ｆｕｎｄ ｔ ａ ｈｅ ｅ ｓｅ ｅ ｏ ａ ｕｕ ｔｐｓｏ ｈｅ ｅ ｐｅ ｉ ｅ ｔｌｅｒ ｒｂ ａｇｅｎｕ ｂｅ ｘ ｒｍ ｅ ｔ ｈａ ｖ ａｅ ｆｏ ｈｅ ｏ ｈ ｔｔ ｘｉｔｎｃ ｆＶ ｃ ｍ ｓｅ ｎ ｔ ｘ ｒｍ ｎａ ｒｏ ；ｙ ａｌｒ ｍ ｒｏｆｅ ｐｅｉ ｎ ｓ置 ０ ～
２０ ０ ６规 定 了两 种 吸水 率 的检 测 方法 ：煮 沸 法和 真
１ Ｏ Ｐ ￣１ Ｐ Ｏ ｋ ａ ａ１ ｋ
空 法。但 在检 测工 作 中 ， 两种 检 测 方法得 到 的结 果
相 差甚 远 ， 接影 响 到 对 陶 瓷砖 质 量 的 判定 ， 竟 直 究 哪种 检验 才 能更准 确 测定 吸水 率 呢？ 因此 ， 针对 国
率越 大 ， 内部 孔 隙越 多 ， 构越 疏 松 ， 瓷砖 的 强度 结 陶
越 低 ； 之 表 明 孔 隙 越 小 ， 构 越 致 密 ， 瓷 砖 强 度 反 结 陶
２ １２煮 沸 箱 ：Ｚ ３ ．． Ｆ 一 １型沸 煮 箱
２ １３真 空 吸 水 装 置 ．．
一
越 高 。 我 国 现 行 陶 瓷 砖 检 验 标 准 Ｇ ／３ １ ． ＢＴ ８ ３— ０
目前 ，我 国 陶 瓷砖 吸水 率 检 测 方法 标 ； 行 隹执
Ｇ ／３ １ ． ２ ０ ＢＴ ８ ３— ０ ６， 等 效 采 用 了 ＩＯ１ ５ ５— ０ Ｓ ４ ３： ０
选择 ＧＢ ＿ １ ０ ２ ０ ／４ ０ — ０ ６附录 Ｇ （ ｒ 吸水率 Ｅ ．％ ） ≤０５ （ 见表 １ 、 ／４ ０ ２ ０ ）ＧＢ＿ １ — ０ ６附录 Ｊ （ 水 率 ３ 厂 Ｏ 吸 ％＜
１概 述
吸水 率是 指 陶瓷砖 吸入 水 分 的多少 ， 是衡 量 也

实验三 陶瓷材料体积密度、吸水率及气孔率的测定一、目的意义在无机非金属材料中，有的材料内部是有气孔的，这些气孔对材料的性能和质量有重要的影响。

材料的体积密度是材料最基本的属性之一，它是鉴定矿物的重要依据，也是进行其他许多物性测试(如颗粒粒径测试)的基础数据。

材料的吸水率、气孔率是材料结构特征的标志。

在材料研究中，吸水率、气孔率的测定是对制品质量进行检定的最常用的方法之一。

在陶瓷材料、耐火材料、塑料、复合材料等材料的科研和生产中，测定这三个指标对质量控制有重要意义。

本实验的目的：①了解体积密度、吸水率、气孔率等概念的物理意义； ②掌握体积密度、吸水率、气孔率的测定方法；③了解体积密度、吸水率、气孔率测试中误差产生的原因及防止方法。

二、基本原理材料吸水率、气孔率的测定都是基于密度的测定，而密度的测定则基于阿基米德原理。

由阿基米德定律可知，浸在液体中的任何物体都要受到浮力(即液体的静压力)的作用，浮力的大小等于该物体排开液体的重量。

重量是一种重力的值，但在使用根据杠杆原理设计制造的天平进行衡量时、对物体重量的测定巳归结为对其质量的测定。

因此，阿基米德定律可用下式表示：L VD m m =-21 （1） 式中 1m ——在空气中称量物体时所得物体的质量； 2m ——在液体中称量物体时所得物体的质量； V ——物体的体积； L D ——液体的密度。

这样，物体的体积就可以通过将物体浸于已知密度的液体中，通过测定其质量的方法来求得。

由于浸于浸液中的物体受到液体静压力的作用，所以这种方法称之为“液体静力衡量法”。

在工程测量中，往往忽略空气浮力的影响，在此前提下进一步推导可得用称量法测定物体密度时的原理公式 211m m D m D L-=（2）这样，只要测出有关量并代入上式，就可计算出待测物体在温度t ℃时的密度。

材料的密度，可以分为真密度、体积密度等。

体积密度指不含游离水材料的质量与材料的总体积(包括材料的实体积和全部孔隙所占的体积)之比。

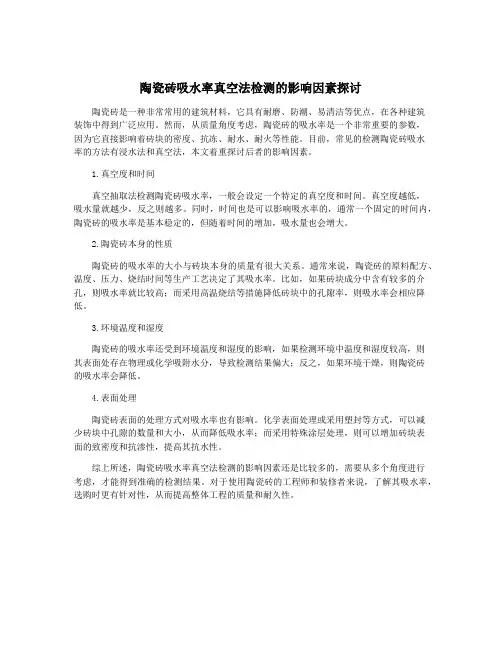

陶瓷砖吸水率真空法检测的影响因素探讨陶瓷砖是一种非常常用的建筑材料，它具有耐磨、防潮、易清洁等优点，在各种建筑装饰中得到广泛应用。

然而，从质量角度考虑，陶瓷砖的吸水率是一个非常重要的参数，因为它直接影响着砖块的密度、抗冻、耐水、耐火等性能。

目前，常见的检测陶瓷砖吸水率的方法有浸水法和真空法，本文着重探讨后者的影响因素。

1.真空度和时间真空抽取法检测陶瓷砖吸水率，一般会设定一个特定的真空度和时间。

真空度越低，吸水量就越少，反之则越多。

同时，时间也是可以影响吸水率的，通常一个固定的时间内，陶瓷砖的吸水率是基本稳定的，但随着时间的增加，吸水量也会增大。

2.陶瓷砖本身的性质陶瓷砖的吸水率的大小与砖块本身的质量有很大关系。

通常来说，陶瓷砖的原料配方、温度、压力、烧结时间等生产工艺决定了其吸水率。

比如，如果砖块成分中含有较多的介孔，则吸水率就比较高；而采用高温烧结等措施降低砖块中的孔隙率，则吸水率会相应降低。

3.环境温度和湿度陶瓷砖的吸水率还受到环境温度和湿度的影响，如果检测环境中温度和湿度较高，则其表面处存在物理或化学吸附水分，导致检测结果偏大；反之，如果环境干燥，则陶瓷砖的吸水率会降低。

4.表面处理陶瓷砖表面的处理方式对吸水率也有影响。

化学表面处理或采用塑封等方式，可以减少砖块中孔隙的数量和大小，从而降低吸水率；而采用特殊涂层处理，则可以增加砖块表面的致密度和抗渗性，提高其抗水性。

综上所述，陶瓷砖吸水率真空法检测的影响因素还是比较多的，需要从多个角度进行考虑，才能得到准确的检测结果。

对于使用陶瓷砖的工程师和装修者来说，了解其吸水率，选购时更有针对性，从而提高整体工程的质量和耐久性。

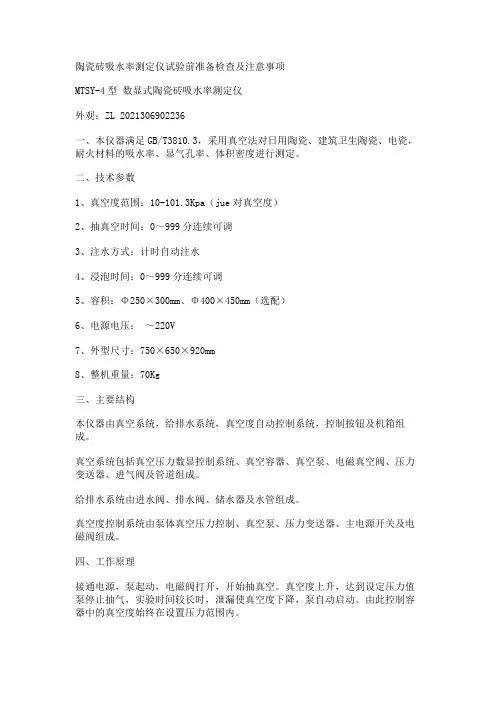

陶瓷砖吸水率测定仪试验前准备检查及注意事项MTSY-4型数显式陶瓷砖吸水率测定仪外观：ZL 2021306902236一、本仪器满足GB/T3810.3，采用真空法对日用陶瓷、建筑卫生陶瓷、电瓷，耐火材料的吸水率、显气孔率、体积密度进行测定。

二、技术参数1、真空度范围：10-101.3Kpa（jue对真空度）2、抽真空时间：0～999分连续可调3、注水方式：计时自动注水4、浸泡时间：0～999分连续可调5、容积：Φ250×300mm、Φ400×450mm（选配）6、电源电压：～220V7、外型尺寸：750×650×920mm8、整机重量：70Kg三、主要结构本仪器由真空系统，给排水系统，真空度自动控制系统，控制按钮及机箱组成。

真空系统包括真空压力数显控制系统、真空容器、真空泵、电磁真空阀、压力变送器、进气阀及管道组成。

给排水系统由进水阀、排水阀、储水器及水管组成。

真空度控制系统由泵体真空压力控制、真空泵、压力变送器、主电源开关及电磁阀组成。

四、工作原理接通电源，泵起动，电磁阀打开，开始抽真空。

真空度上升，达到设定压力值泵停止抽气，实验时间较长时，泄漏使真空度下降，泵自动启动。

由此控制容器中的真空度始终在设置压力范围内。

五、安置与检查1. 打开包装，查看设备外观是否完好2. 将设备放置与水平平稳的地面。

3. 检查真空装置是否接地。

4. 接通电源，启动真空泵，查看设备是否能正常工作。

六、使用与操作1. 关闭设备下方的排水阀（真空容器排水阀）。

2.打开真空容器上盖，将支架放置容器内，将称重好后的试样放在支架上，注意要确保试样表面无油污和灰尘。

4. 打开设备后门向真空泵储水器倒入蒸馏水，水量为储水器容积的90%。

5.操作设定，按目录，选择操作设定进行参数设定。

6. 做好上述事项，按“启动”按钮启动真空泵，待压力达到要求后，根据设定上水时间自动上水,保持真空时间开始计时，达到时间后自动停止保压。

陶瓷砖吸水率检测方法标准一、检测范围本标准适用于室内外采用烧结技术制成的各种类型的陶瓷砖及其辅助材料的吸水率检测。

二、检测原理吸水率是指陶瓷砖在特定条件下吸收水分的能力，通常以其干重和饱和重之比表示。

检测过程中，将样品在恒定温度和湿度条件下加以处理，并记录吸水前后样品的重量差异来计算吸水率。

三、检测仪器（1）天平：用于测量样品的重量。

（2）恒温恒湿箱：用于维持检测时的恒定环境条件。

（3）容器：用于放置样品并加入水分。

（4）计时器：用于控制吸水时间。

四、检测步骤（1）准备样品：将陶瓷砖样品清洗干净，取出样品中央的一小块，将其削平并加工成规定大小的小块（通常为10x10x0.5cm）。

在样品两侧各刻上两个洞，以方便悬挂样品。

（2）称重：将样品放在天平上称重，记录其干重m1。

（3）浸水：将样品放在容器中加入水分，浸泡20-30分钟。

在此过程中，要用手轻轻摆动样品，让其均匀吸水。

（4）去除表面水分：将样品取出，用软布轻轻擦去表面多余水分。

吸水率=（m2-m1）/m1*100%五、检测环境条件（1）温度：23℃±2℃。

（2）相对湿度：50%±5%。

（3）检测时间：24小时。

六、结论判定（1）标准吸水率：不同类型的陶瓷砖标准吸水率有所不同，检测得到的吸水率应与相应标准的要求相符。

（2）误差范围：吸水率检测误差在±0.5%以内。

（3）重复性：重复检测得出的结果应在5%内。

七、注意事项（1）样品应是通透均匀的，如有色差、瑕疵等不均匀情况，应重新选择合适的样品检测。

（2）浸水时间应控制在20-30分钟，过长或过短均会影响吸水率检测结果。

（3）在标准条件下测量吸水率，非标准条件下测量结果仅供参考。

（4）为了保证测量准确性，检测过程中应尽量保持稳定的环境条件。

八、检测报告检测报告应包括以下内容：（1）检测单位名称、地点和时间。

（2）被测试样品信息：品牌、型号、规格、生产日期和生产厂家等。

设备编号
设备状态
检测项目 编号 1
试样干重 m0（g）
检测内容
试样恒重后干重 m（g）
试样吸水后重量 m1（g）
2
3
4
吸水率 W
5
（%）
6
7
8
9
10
吸水率平均值（%）
℃ 电子天平
吸水率 W(%)
抗釉裂性
试验条件下（500kpa±20kpa 压力，蒸汽温度热震性
试验温度下（15℃和 145℃之间）经 10 次循环试验 试样（有无）炸裂或裂纹
记录说明
W=100×( m1- m0)/m
校核：
主检：
检测日期：
陶瓷砖抗热震性吸水率检测原始记录
样品名称
□瓷质砖□炻瓷砖□细炻砖□炻质砖□陶质砖
共 页第 页 样品编号
规格型号
(
)mm
检测编号
检测依据 GB/T3810.3-2016 GB/T3810.11-2016 GB/T3810.9-2016
环境条件
设备名称 陶瓷砖吸水率真空装置
陶瓷砖釉面抗龟裂蒸压釜 电热鼓风干燥箱

陶瓷吸水率测定仪使用方法
陶瓷吸水率测定仪是用来测定陶瓷材料吸水率的仪器，它是在陶瓷工业中非常重要的一种测试设备。

下面我将从多个角度来介绍陶瓷吸水率测定仪的使用方法。

1. 准备工作：
在使用陶瓷吸水率测定仪之前，首先要确保仪器处于正常工作状态。

检查仪器的电源线、传感器和控制面板是否完好，确保仪器表面干净整洁，没有杂物或污渍。

另外，需要准备好待测的陶瓷样品，并根据实验要求将样品切割成规定的尺寸。

2. 样品安装：
将准备好的陶瓷样品放置在测定仪的样品台上，确保样品与台面接触紧密，避免出现空隙影响测量准确性。

在安装样品时要注意避免样品表面有灰尘或杂质，以免影响测量结果。

3. 设置参数：
打开测定仪的控制面板，根据实验要求设定好测定参数，包括测定温度、测定时间等。

一般来说，测定温度会根据具体的陶瓷材料来设定，而测定时间则根据实验要求来确定。

4. 启动测定：
设置好参数后，启动测定仪，让其开始对样品进行吸水率的测量。

在测定过程中要确保仪器的稳定性，避免外部因素对测量结果产生干扰。

5. 记录结果：
当测定结束后，测定仪会给出样品的吸水率数据。

将这些数据记录下来，并根据实验要求进行分析和处理。

总的来说，使用陶瓷吸水率测定仪的方法主要包括准备工作、样品安装、设置参数、启动测定和记录结果等步骤。

通过严格按照这些步骤操作，可以确保测定结果的准确性和可靠性。

6　第２９卷　第4期中国建材科技2020年8月　陶瓷砖吸水率是陶瓷砖分类的重要依据。

为更进一步精准判定陶瓷砖吸水率是否符合GB/T 4100-2015规定要求，不确定度的评定是吸水率测定流程所需要的，应引入判定规则。

符合规定要求时，判定表述为合格。

实际检测结果在涉及数值方面时，需要引入检测结果的不确定性，即测量不确定度。

当检测结果涉及数值需要对结果进行判定（合格或不合格）时，需要引入一个符合要求的判定规则。

1　测定方法本次测定采用GB/T 3810.3-2016中的真空法对样品（陶质砖）进行吸水率测定。

测定过程：将砖样置于110°C 烘箱烘干至恒重，然后在干燥器内冷却，称量和记录干砖质量（m 1），使用已校准设备CXK -A 陶瓷吸水率真空装置对砖样进行吸水率测定，检测完成后取出试样并擦去其表面水分，迅速称量并记录试样质量（m 2）。

2　吸水率测定结果判定规则使用判定标准对检测结果进行判定，检测结果与数值相关时，不确定度的置信水平以95%为宜，检测结果加上检测过程中产生的不确定性数值，用以表述最终结果是否符合所使用的判定标准，并做出符合规范的声明。

以陶质砖为例，使用判定标准GB/T 4100-2015附录L ，标准中注明:吸水率均值大于10%,吸水率单个最小值大于9%，在吸水率均值大于20%时，制造商应说明。

考虑到判定标准规定为下限值，判定规则的使用要同时考虑吸水率的平均值和单个值，实际检测结果可能出现的判定结果为5种(见图1)。

3　吸水率测定公式使用真空法测定吸水率引入公式：E v=×(m m 21m −1)100%式中：m 1—干燥后砖样质量，g ；m 2—检测后湿砖样质量，g ；E v —吸水率，%。

4　吸水率测定使用设备表1　检测使用仪器设备实验室自有并已外部校准、确认设备使用设备备注101-4型电热恒温鼓风干燥箱波动度±1°CGS4202电子天平精度0.01g CXK -A 陶瓷吸水率真空装置真空度(9±1)kPa干燥器内附硅胶干燥剂陶瓷砖吸水率不确定度评定及其不确定度在判定规则中的运用Evaluation of uncertainty of water absorption of ceramic tiles and its application in judging rules袁争发 周智鹏 肖鹏（江西和美陶瓷有限公司实验室，江西 丰城 331117）摘要：根据国家标准GB/T 3810.3-2016中所述真空法来测定陶瓷砖吸水率，并计算吸水率检测过程所产生的不确定度。

陶瓷砖吸水率真空法检测的影响因素探讨摘要：中国陶瓷砖试验方法GB/T 3810的部分规定了陶瓷砖吸水率、显气孔率、表观相对密度和容重的测定方法。

关键词：陶瓷砖吸水率;真空法检测;影响因素1 引言本篇文章向我们探讨关于陶瓷砖吸水率真空法检测的影响因素，详细状况如下所述。

2 陶瓷砖真空吸水率型号/陶瓷砖真空吸水率说明2.1 概述该仪器系采用真空法对日用陶瓷、建筑卫生陶瓷、电瓷的吸水率进行测定。

满足中华人民共和国国家标准GB/T 3810《陶瓷砖试验方法：吸水率、显气孔率、表观相对密度和容重的测定》。

该仪器也可用于测定砖瓦、水泥制品等的吸水率测定。

2.2 主要技术指标：（1）真空度：≥ 0.09MPa。

（2）容积：ф320 ×350mm。

（3）抽真空时间：0～99分钟59秒连续可调0～99。

（4）浸泡时间： 0～99分钟59秒连续可调0～99。

（5）重复性误差：<5%。

2.3 仪器的结构及组成该仪器采用机电一体化结构，由真空容器、蒸馏水容器、真空泵、真空注气阀、注水阀（放水阀）及数字式控制器组成。

2.4 仪器的测试原理该仪器采用全自动数字化控制系统，根据国家标准的技术要求设定好预抽真空时间及保持时间、浸泡时间。

当将已按测定方法制备好的试样烘至恒重后称重m1，放入真空容器内，关闭注气阀。

启动真空泵对真空容器进行预抽真空，当真空达到要求保持一定时间后，打开注水阀，使其蒸馏水徐徐注入真空容器中，直至达到水面要求时，手动关闭注水阀，然后浸泡一定时间。

通过声音报警得知浸泡时间结束，打开注气阀对真空容器中注入空气，同时打开注水阀（放水阀）将真空容器中的蒸馏水放回蒸馏水容器中。

将真空容器盖揭去，取出试样。

将一块浸湿过的麂皮用手拧干，将麂皮放在平台上依次轻轻擦干每块砖的表面，对于凹凸或有浮雕的表面应用麂皮轻快地擦去表面水分，然后立即称重m2，记录每块试样的测量结果，然后计算陶瓷砖的吸水率。

2.5 实验室应配备的相关仪器（1）能在110°c±5°c温度下工作的烘箱。

真空法检测陶瓷砖吸水率的不确定度评定
陶瓷砖的吸水率是该产品的一项重要指标，检测吸水率的方法多种多样，其中真空法是目前应用最为广泛的一种方法。

然而，检测结果是否准确可靠，很大程度上取决于该方法的不确定度，因此，对真空法检测陶瓷砖吸水率的不确定度评定非常重要。

真空法检测陶瓷砖吸水率的方法原理是：将陶瓷砖样品放置于含水盘中，并施加真空负压，通过真空保持样品内外压力差，让样品逐渐吸水，直至吸水达到平衡时，根据吸水前后样品重量差，计算出陶瓷砖的吸水率。

该方法的优点是操作简便、易于使用、适用范围广泛、重复性好等。

真空法检测陶瓷砖吸水率的结果受到多种因素的影响，例如温度、湿度、真空度、含水盘的形状和尺寸、陶瓷砖样品的大小和形状等。

为了获得准确可靠的结果，需要在确保检测设备正常运转的前提下，严格控制各种不确定因素的影响。

1. 确定不确定度的组成部分：通过分析真空法的实验过程，确定影响真空法检测陶瓷砖吸水率的各种因素，如容器、样品、真空度、称量、环境等。

并建立各不确定因素的误差概率模型，并通过实验数据确定其统计量。

2. 确定合成不确定度：采用逐差法或统计分析法，计算合成标准偏差，即真空法检测陶瓷砖吸水率的不确定度。

3. 计算扩展不确定度：根据评定的标准不确定度和置信度，求得扩展不确定度。

四、小结
评定真空法检测陶瓷砖吸水率的不确定度是对该方法的评价和优化，有助于保证检测结果的准确性、可靠性和可比性，提高产品的质量和市场竞争力。

因此，应严格按照评定方法进行评定，尽量减小各种不确定性影响，提高评定结果的精度和可靠性。
