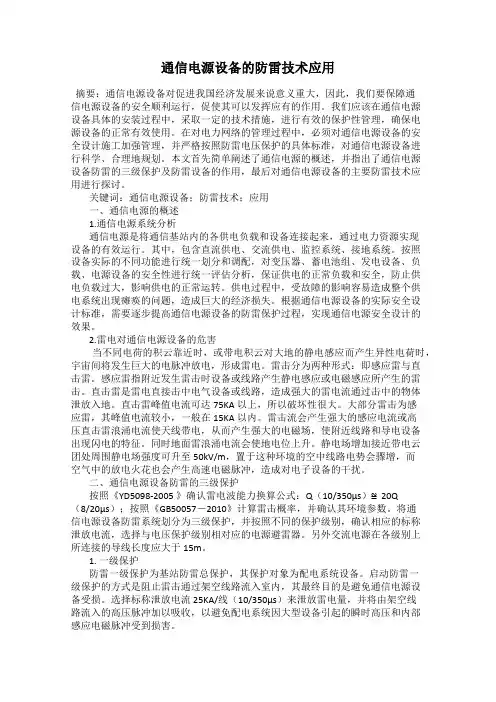

通信电源设备的防雷技术应用摘要：通信电源设备对促进我国经济发展来说意义重大，因此，我们要保障通信电源设备的安全顺利运行，促使其可以发挥应有的作用。

我们应该在通信电源设备具体的安装过程中，采取一定的技术措施，进行有效的保护性管理，确保电源设备的正常有效使用。

在对电力网络的管理过程中，必须对通信电源设备的安全设计施工加强管理，并严格按照防雷电压保护的具体标准，对通信电源设备进行科学、合理地规划。

本文首先简单阐述了通信电源的概述，并指出了通信电源设备防雷的三级保护及防雷设备的作用，最后对通信电源设备的主要防雷技术应用进行探讨。

关键词：通信电源设备；防雷技术；应用一、通信电源的概述1.通信电源系统分析通信电源是将通信基站内的各供电负载和设备连接起来，通过电力资源实现设备的有效运行。

其中，包含直流供电、交流供电、监控系统、接地系统。

按照设备实际的不同功能进行统一划分和调配，对变压器、蓄电池组、发电设备、负载、电源设备的安全性进行统一评估分析，保证供电的正常负载和安全，防止供电负载过大，影响供电的正常运转。

供电过程中，受故障的影响容易造成整个供电系统出现瘫痪的问题，造成巨大的经济损失。

根据通信电源设备的实际安全设计标准，需要逐步提高通信电源设备的防雷保护过程，实现通信电源安全设计的效果。

2.雷电对通信电源设备的危害当不同电荷的积云靠近时，或带电积云对大地的静电感应而产生异性电荷时，宇宙间将发生巨大的电脉冲放电，形成雷电。

雷击分为两种形式：即感应雷与直击雷。

感应雷指附近发生雷击时设备或线路产生静电感应或电磁感应所产生的雷击。

直击雷是雷电直接击中电气设备或线路，造成强大的雷电流通过击中的物体泄放入地。

直击雷峰值电流可达75KA以上，所以破坏性很大。

大部分雷击为感应雷，其峰值电流较小，一般在15KA以内。

雷击流会产生强大的感应电流或高压直击雷浪涌电流使天线带电，从而产生强大的电磁场，使附近线路和导电设备出现闪电的特征。

通信基站防雷接地方式及要求众所周知，雷电对通信设备的危害很大，如果防雷措施不得当，就会导致设备遭受雷击，从而引发重大事故。

因此，对交换设备而言，防雷接地有着举足轻重的意义。

一、雷电基本知识l、雷电产生的条件雷电是一种自然现象，它是由雷云产生的，形成雷云必须具备以下3个条件：即空气中含有足够的水蒸气；大气中的空气形成温度差，以使潮湿的空气形成强大的上升气流；没有破坏或阻碍强烈而持久的上升气流形成的因素。

2、雷电过电压的形成对于通信设备而言，雷电过电压的来源主要有以下几种：(1)感应过电压。

感应过电压是指霄击建筑物或其近区时，瞬态空间电磁场造成设备的损坏。

感应过电压包括电磁感应和静电感应两个分量。

对于建筑物内的各种金属环路或电子设备而言，电磁感应分量大于静电感应分量。

(2)雷电侵入波。

雷电侵入波又称为线路来波，是指当雷云之间或雷云对地放电时，在附近的金属管线上产生的感应过电压。

该感应过电压也会以行波的方式窜入室内，造成电子设备的损坏。

(3)反击过电压。

雷电反击是指雷击建筑物或其近区时，造成其附近设备的接地点处地电位的升高，使设备外壳与设备的导电部分问产生高过电压(称为反击过电压)，而导致设备损坏的现象。

通信设备防雷需要考虑预防的是：感应雷、雷电侵入波和反击过电压，其中需要重点关注的是雷电侵入波和反击过电压。

3、雷电防护的基本原则(1) 系统防护原则应将信息系统及其运行环境作为一个整体开展考虑，防护应该针对整体开展，而不应该只考虑局部情况。

通信设备的防雷包括外部防雷系统和内部防雷系统两个部分，它们是一个有机的整体。

外部防雷主要是防直击雷，它由接闪器、引下线和接地装置组成；而内部防雷则包括防雷电感应、防反击、防雷电波侵入以及保障人身安全，它是指除了外部防雷系统外的所有附加措施。

这些措施可能会减少雷电流在需要防雷的空间内所产生的电磁效应，防止雷电损坏机房内的电气设备或电子设备，这是外部防雷系统所无法保证的。

通信工程电源系统防雷技术规定1 总则1.0.1 为确保通信局（站）站内通信设备和工作人员的安全，以及站内通信设备的正常工作，防止通信局（站）由于电源系统引入的雷害，特制定本规定。

1.0.2 本规定对新建通信局（站）电源系统的防雷做出了技术要求，改建、扩建通信局（站）电源系统的雷电防护亦可参照执行。

1.0.3 本规定是通信工程电源系统防雷设计、设备选型、防护器件选择、施工监督和日常维护的技术依据。

通信电源防护器件应采用部级主管部门鉴定合格的产品。

1.0.4 通信电源系统的防雷应根据电源设备类型、运行及接地方式、安装地点环境条件，因地制宜合理制定雷电防护措施，做到经济合理，安全可靠。

通信电源系统的防雷应统筹设计、统筹施工，加强随工验收和维护管理。

雷电活动特别强烈的地区，还应根据当地的实践经验，适当加强防雷措施。

1.0.5 从交流电力网高压线路开始，到通信设备直流电源入口端，通信电源系统自身除应采取分级协调的防护措施外，还应与通信系统的防雷、建筑物的防雷、通信局（站）的接地及通信系统电磁兼容要求协调配合。

1.0.6 本规定与国家标准、规范相矛盾时，应以国家标准、规范为准。

如执行本规定个别条款有困难时，应充分论述理由，提出采取措施的报告，报主管部门审批。

2 术语2.0.1 避雷器的残压放电电流通过避雷器时，其端子间所呈现的电压。

2.0.2 避雷器的持续运行电压在运行中允许持久地施加在避雷器端子上的工频电压有效值。

2.0.3 雷电活动特别强烈地区年平均雷暴日数超过90天的地区，或根据运行经验，雷害特别严重的地区。

2.0.4 模拟雷电冲击电压波摸拟雷电冲击电压波如图2.0.4所示。

图中：1. 视在原点O1是指通过波前上A点（电压峰值的30%处）和B点（电压峰值的90%处）作一直线与横轴相交之点。

2. 时间T指电压波上A，B两点间的时间间隔。

3. 波前时间T1指由视在原点O1到D点（=1.67T处）的时间间隔。

通信工程电源系统防雷技术规定1 总则1.0.1 为确保通信局（站）站内通信设备和工作人员的安全，以及站内通信设备的正常工作，防止通信局（站）由于电源系统引入的雷害，特制定本规定。

1.0.2 本规定对新建通信局（站）电源系统的防雷做出了技术要求，改建、扩建通信局（站）电源系统的雷电防护亦可参照执行。

1.0.3 本规定是通信工程电源系统防雷设计、设备选型、防护器件选择、施工监督和日常维护的技术依据。

通信电源防护器件应采用部级主管部门鉴定合格的产品。

1.0.4 通信电源系统的防雷应根据电源设备类型、运行及接地方式、安装地点环境条件，因地制宜合理制定雷电防护措施，做到经济合理，安全可靠。

通信电源系统的防雷应统筹设计、统筹施工，加强随工验收和维护管理。

雷电活动特别强烈的地区，还应根据当地的实践经验，适当加强防雷措施。

1.0.5 从交流电力网高压线路开始，到通信设备直流电源入口端，通信电源系统自身除应采取分级协调的防护措施外，还应与通信系统的防雷、建筑物的防雷、通信局（站）的接地及通信系统电磁兼容要求协调配合。

1.0.6 本规定与国家标准、规范相矛盾时，应以国家标准、规范为准。

如执行本规定个别条款有困难时，应充分论述理由，提出采取措施的报告，报主管部门审批。

2 术语2.0.1 避雷器的残压放电电流通过避雷器时，其端子间所呈现的电压。

2.0.2 避雷器的持续运行电压在运行中允许持久地施加在避雷器端子上的工频电压有效值。

2.0.3 雷电活动特别强烈地区年平均雷暴日数超过90天的地区，或根据运行经验，雷害特别严重的地区。

2.0.4 模拟雷电冲击电压波摸拟雷电冲击电压波如图2.0.4所示。

图中：1. 视在原点O1是指通过波前上A点（电压峰值的30%处）和B点（电压峰值的90%处）作一直线与横轴相交之点。

2. 时间T指电压波上A，B两点间的时间间隔。

3. 波前时间T1指由视在原点O1到D点（=1.67T处）的时间间隔。

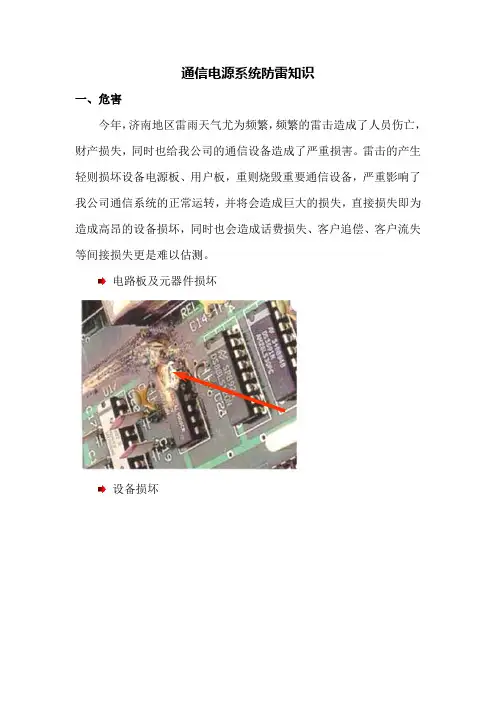

通信电源系统防雷知识一、危害今年，济南地区雷雨天气尤为频繁，频繁的雷击造成了人员伤亡，财产损失，同时也给我公司的通信设备造成了严重损害。

雷击的产生轻则损坏设备电源板、用户板，重则烧毁重要通信设备，严重影响了我公司通信系统的正常运转，并将会造成巨大的损失，直接损失即为造成高昂的设备损坏，同时也会造成话费损失、客户追偿、客户流失等间接损失更是难以估测。

电路板及元器件损坏设备损坏二、雷电简介一）雷电产生雷电是一种自然现象，其物理成因仍处于探索阶段，比较流行的是起电学说。

根据这种学说，雷电源于异性电荷群体间的起电机制。

这里所说的异性电荷既可以是带大量正负极电荷的雷云，也可以是附有大量感应电荷的大地或物体表面。

同时，异性电荷之间存在着电场，当电荷量增大或电荷间距缩小时，电场强度增大，若场强增大到超过空气的击穿场强，就会发生大气放电现象，伴随着强烈的光和声音，这便是人们常说的电闪雷鸣。

二）种类我国的雷种主要有直击雷、球雷、感应雷和雷电侵入波等四种。

危害通信电源的雷击，大部分是雷电侵入波或感应雷，若通信电源遭直击雷或球雷，安装在附近的其他电信设备一般也将被损坏。

雷电侵入波是雷电发生时，雷电流经架空电线或空中金属管道等金属体产生冲击电压，冲击电压又随金属体的走向而迅速扩散，以致造成危害。

感应雷是指感应过压。

雷击于电线或电气设备附近时，由于静电或电磁感应将在电线或电气设备上形成过压。

没听到雷声并不表示没有雷击。

三）现状由于城市规模扩大，城市热岛效应加剧，高层建筑造成大气静电场畸变，使雷击概率增大。

同时，城市基础通信设施大幅增加，也大大提高了雷击概率。

通信设备遭到雷击的严重威胁。

另外，导致雷击灾害频繁发生的一个重要原因是，人们防雷意识仍停留在传统避雷针阶段，对感应雷和雷电侵入波造成的危害没有深刻了解。

三、通信行业特殊性一）概述通信行业有其自身的特点，主要表现在如下方面：1.通信系统复杂程度通信系统涵盖内容多样，设备种类繁多，诸如电源、信号、高频、低频、有线、无线等各个方面。

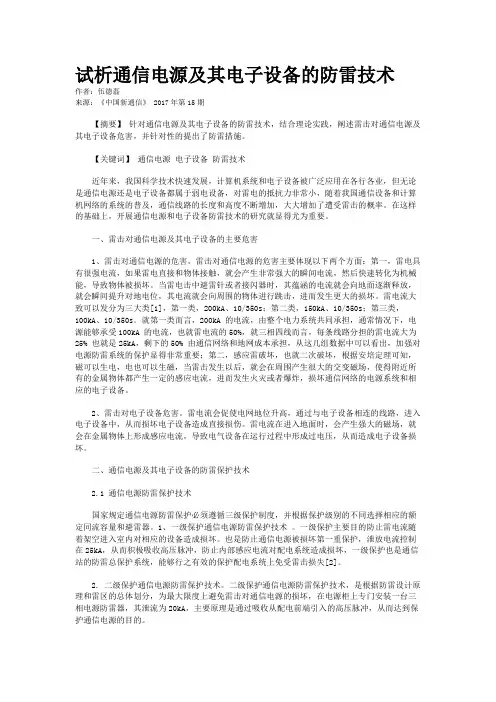

试析通信电源及其电子设备的防雷技术作者：伍德磊来源：《中国新通信》 2017年第15期【摘要】针对通信电源及其电子设备的防雷技术，结合理论实践，阐述雷击对通信电源及其电子设备危害，并针对性的提出了防雷措施。

【关键词】通信电源电子设备防雷技术近年来，我国科学技术快速发展，计算机系统和电子设备被广泛应用在各行各业，但无论是通信电源还是电子设备都属于弱电设备，对雷电的抵抗力非常小，随着我国通信设备和计算机网络的系统的普及，通信线路的长度和高度不断增加，大大增加了遭受雷击的概率。

在这样的基础上，开展通信电源和电子设备防雷技术的研究就显得尤为重要。

一、雷击对通信电源及其电子设备的主要危害1、雷击对通信电源的危害。

雷击对通信电源的危害主要体现以下两个方面：第一，雷电具有很强电流，如果雷电直接和物体接触，就会产生非常强大的瞬间电流，然后快速转化为机械能，导致物体被损坏。

当雷电击中避雷针或者接闪器时，其蕴涵的电流就会向地面逐渐释放，就会瞬间提升对地电位，其电流就会向周围的物体进行跳击，进而发生更大的损坏。

雷电流大致可以发分为三大类[1]，第一类，200kA、10/350s；第二类，150kA、10/350s；第三类，100kA、10/350s。

就第一类而言，200kA 的电流，由整个电力系统共同承担，通常情况下，电源能够承受100kA 的电流，也就雷电流的50%，就三相四线而言，每条线路分担的雷电流大为25% 也就是25kA，剩下的50% 由通信网络和地网成本承担，从这几组数据中可以看出，加强对电源防雷系统的保护显得非常重要；第二，感应雷破坏，也就二次破坏，根据安培定理可知，磁可以生电，电也可以生磁，当雷击发生以后，就会在周围产生很大的交变磁场，使得附近所有的金属物体都产生一定的感应电流，进而发生火灾或者爆炸，损坏通信网络的电源系统和相应的电子设备。

2、雷击对电子设备危害。

雷电流会促使电网地位升高，通过与电子设备相连的线路，进入电子设备中，从而损坏电子设备造成直接损伤。

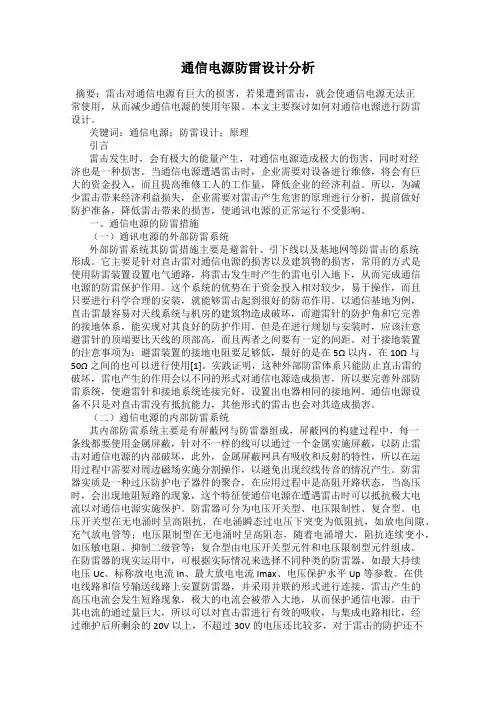

通信电源防雷设计分析摘要：雷击对通信电源有巨大的损害，若果遭到雷击，就会使通信电源无法正常使用，从而减少通信电源的使用年限。

本文主要探讨如何对通信电源进行防雷设计。

关键词：通信电源；防雷设计；原理引言雷击发生时，会有极大的能量产生，对通信电源造成极大的伤害，同时对经济也是一种损害。

当通信电源遭遇雷击时，企业需要对设备进行维修，将会有巨大的资金投入，而且提高维修工人的工作量，降低企业的经济利益。

所以，为减少雷击带来经济利益损失，企业需要对雷击产生危害的原理进行分析，提前做好防护准备，降低雷击带来的损害，使通讯电源的正常运行不受影响。

一、通信电源的防雷措施（一）通讯电源的外部防雷系统外部防雷系统其防雷措施主要是避雷针、引下线以及基地网等防雷击的系统形成。

它主要是针对直击雷对通信电源的损害以及建筑物的损害，常用的方式是使用防雷装置设置电气通路，将雷击发生时产生的雷电引入地下，从而完成通信电源的防雷保护作用。

这个系统的优势在于资金投入相对较少，易于操作，而且只要进行科学合理的安装，就能够雷击起到很好的防范作用。

以通信基地为例，直击雷最容易对天线系统与机房的建筑物造成破坏，而避雷针的防护角和它完善的接地体系，能实现对其良好的防护作用。

但是在进行规划与安装时，应该注意避雷针的顶端要比天线的顶部高，而且两者之间要有一定的间距。

对于接地装置的注意事项为：避雷装置的接地电阻要足够低，最好的是在5Ω以内，在10Ω与50Ω之间的也可以进行使用[1]。

实践证明，这种外部防雷体系只能防止直击雷的破坏，雷电产生的作用会以不同的形式对通信电源造成损害，所以要完善外部防雷系统，使避雷针和接地系统连接完好，设置出电器相同的接地网。

通信电源设备不只是对直击雷没有抵抗能力，其他形式的雷击也会对其造成损害。

（二）通信电源的内部防雷系统其内部防雷系统主要是有屏蔽网与防雷器组成，屏蔽网的构建过程中，每一条线都要使用金属屏蔽，针对不一样的线可以通过一个金属实施屏蔽，以防止雷击对通信电源的内部破坏，此外，金属屏蔽网具有吸收和反射的特性，所以在运用过程中需要对周边磁场实施分割操作，以避免出现绞线传音的情况产生。

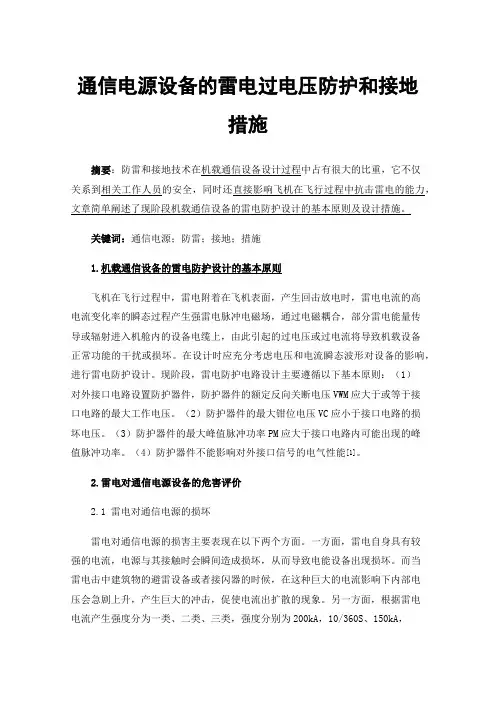

通信电源设备的雷电过电压防护和接地措施摘要：防雷和接地技术在机载通信设备设计过程中占有很大的比重，它不仅关系到相关工作人员的安全，同时还直接影响飞机在飞行过程中抗击雷电的能力，文章简单阐述了现阶段机载通信设备的雷电防护设计的基本原则及设计措施。

关键词：通信电源；防雷；接地；措施1.机载通信设备的雷电防护设计的基本原则飞机在飞行过程中，雷电附着在飞机表面，产生回击放电时，雷电电流的高电流变化率的瞬态过程产生强雷电脉冲电磁场，通过电磁耦合，部分雷电能量传导或辐射进入机舱内的设备电缆上，由此引起的过电压或过电流将导致机载设备正常功能的干扰或损坏。

在设计时应充分考虑电压和电流瞬态波形对设备的影响，进行雷电防护设计。

现阶段，雷电防护电路设计主要遵循以下基本原则：（1）对外接口电路设置防护器件，防护器件的额定反向关断电压VWM应大于或等于接口电路的最大工作电压。

（2）防护器件的最大钳位电压VC应小于接口电路的损坏电压。

（3）防护器件的最大峰值脉冲功率PM应大于接口电路内可能出现的峰值脉冲功率。

（4）防护器件不能影响对外接口信号的电气性能[1]。

2.雷电对通信电源设备的危害评价2.1 雷电对通信电源的损坏雷电对通信电源的损害主要表现在以下两个方面。

一方面，雷电自身具有较强的电流，电源与其接触时会瞬间造成损坏，从而导致电能设备出现损坏。

而当雷电击中建筑物的避雷设备或者接闪器的时候，在这种巨大的电流影响下内部电压会急剧上升，产生巨大的冲击，促使电流出扩散的现象。

另一方面，根据雷电电流产生强度分为一类、二类、三类，强度分别为200kA，10/360S、150kA，10/350S、100kA，10/350S。

当最强的第一类电流出现时，电源会承担一半的电流，剩余电流则由其他部分线路承担，每条线路大约承担1/4的电流，大约为25kA，其中的一半电流最后通信网络和地线进行承担，由此可见通信电源需要加强防雷保护措施[2]。

2.2 雷电对相关电子设备的危害当出现雷击现象时，雷电能够提高电子设备的电流强度，从而产生巨大的破坏力，而电子设备接触到这样的电流时会对电子设备中元件产生破坏，同时这些电流进入地面时会产生磁场，对相关的电气元件产生影响。

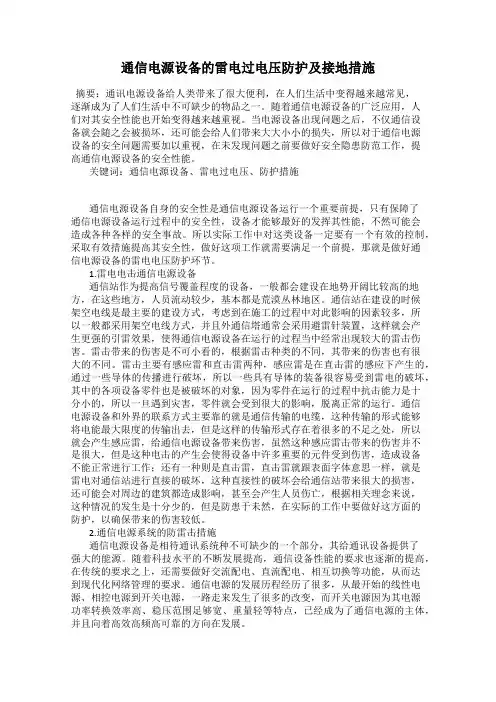

通信电源设备的雷电过电压防护及接地措施摘要：通讯电源设备给人类带来了很大便利，在人们生活中变得越来越常见，逐渐成为了人们生活中不可缺少的物品之一。

随着通信电源设备的广泛应用，人们对其安全性能也开始变得越来越重视。

当电源设备出现问题之后，不仅通信设备就会随之会被损坏，还可能会给人们带来大大小小的损失，所以对于通信电源设备的安全问题需要加以重视，在未发现问题之前要做好安全隐患防范工作，提高通信电源设备的安全性能。

关键词：通信电源设备、雷电过电压、防护措施通信电源设备自身的安全性是通信电源设备运行一个重要前提，只有保障了通信电源设备运行过程中的安全性，设备才能够最好的发挥其性能，不然可能会造成各种各样的安全事故。

所以实际工作中对这类设备一定要有一个有效的控制，采取有效措施提高其安全性，做好这项工作就需要满足一个前提，那就是做好通信电源设备的雷电电压防护环节。

1.雷电电击通信电源设备通信站作为提高信号覆盖程度的设备，一般都会建设在地势开阔比较高的地方，在这些地方，人员流动较少，基本都是荒漠丛林地区。

通信站在建设的时候架空电线是最主要的建设方式，考虑到在施工的过程中对此影响的因素较多，所以一般都采用架空电线方式，并且外通信塔通常会采用避雷针装置，这样就会产生更强的引雷效果，使得通信电源设备在运行的过程当中经常出现较大的雷击伤害。

雷击带来的伤害是不可小看的，根据雷击种类的不同，其带来的伤害也有很大的不同。

雷击主要有感应雷和直击雷两种，感应雷是在直击雷的感应下产生的，通过一些导体的传播进行破坏，所以一些具有导体的装备很容易受到雷电的破坏，其中的各项设备零件也是被破坏的对象，因为零件在运行的过程中抗击能力是十分小的，所以一旦遇到灾害，零件就会受到很大的影响，脱离正常的运行。

通信电源设备和外界的联系方式主要靠的就是通信传输的电缆，这种传输的形式能够将电能最大限度的传输出去，但是这样的传输形式存在着很多的不足之处，所以就会产生感应雷，给通信电源设备带来伤害，虽然这种感应雷击带来的伤害并不是很大，但是这种电击的产生会使得设备中许多重要的元件受到伤害，造成设备不能正常进行工作；还有一种则是直击雷，直击雷就跟表面字体意思一样，就是雷电对通信站进行直接的破坏，这种直接性的破坏会给通信站带来很大的损害，还可能会对周边的建筑都造成影响，甚至会产生人员伤亡，根据相关理念来说，这种情况的发生是十分少的，但是防患于未然，在实际的工作中要做好这方面的防护，以确保带来的伤害较低。

浅谈通信电源系统的防雷接地保护摘要：通信电源系统是通信系统的动力之源，在通信系统运行中必须要确保通信电源系统正常运行，做好影响通信电源系统运行稳定性因素的分析并积极做好防雷设计与接地保护，保证通信电源系统运行的稳定性。

雷暴天气下所产生的雷击将产生几十万伏的超高压，如果云团上的感应电动势能累积到一定程度将会导致直接雷击，如通信电源系统未能做好防雷保护致使雷击作用于通信电源系统时将会造成通信电源系统的烧毁，严重的甚至会影响到通信系统的其他模块，造成通信系统瘫痪。

为保证通信电源系统的稳定运行需要积极做好通信电源系统的防雷接地保护，增强通信电源系统运行的安全性与稳定性。

关键词：通信电源系统；防雷接地；保护一、通信电源系统防雷设计通信电源系统以交流电作为输入电源，在交流输入端所采用的交流输入端口，使其能够达到对20kA8/20us雷电通流的安全防护。

国家对于电气接口的防雷有着一定的规范要求，应用于电气设备的防雷器其需要经过多次雷击试验，此前对于防雷器的雷电冲击采用的是在防雷器不带电的情况下进行模拟雷电冲击，这一雷电冲击测试无法完全模拟电气设备在雷电冲击时的状态，致使雷电冲击测试存在一定的缺陷。

为更好地对通信电源系统防雷器设计情况进行测试需要在通信电源系统带电的情况下进行相应的测试试验，通过直流负载对通信电源系统的工作情况进行模拟，需要对通信电源系统联网之间的通信线路进行测试，通信电源系统联网通信线路包括网络传输线路、专用线路、交流进线和直流出线等。

通信电源系统中如使用光纤作为通信介质则无须对光纤网络进行防雷保护，对于通信系统光纤通信线路的两端加装防雷接地设计，通信系统中如加装有光端机则需要对光端机进行接地设计，对于通信系统中使用其他类型线路作为传输介质的则需要结合信号线路的具体类型加装相应的防雷器。

通信电源系统为带电回路，其转换模块和直流输入端所能承受的电压较低，如通信电源系统遭受雷击，过大的电流和超高的电压件将会对通信电源系统造成冲击造成通信电源系统损坏。
