华为防雷基础知识资料

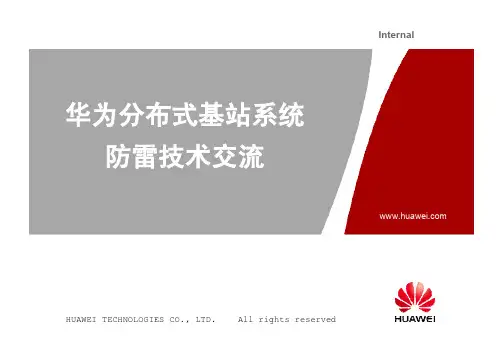

HUAWEI TECHNOLOGIES CO., LTD.All rights reservedInternal交流内容防雷区的划分l LPZ0A：本区内各物体可能遭受直接雷击，电磁场没有衰减；l LPZ0B：本区内各物体不可能遭受直接雷击，电磁场没有衰减；l LPZ1：本区内各物体不可能遭受直接雷击，电磁场有可能衰减；l LPZ2等后续防雷区，电磁场有进一步的减小。

l在塔上的线缆或者设备能够直接感应到铁塔的雷电流，分流的比例大约在4～5％l机房内部线缆分流的比例一般为50%雷电过电压的产生及危害－直击雷LPZ 0BLPZ 1LPZ 0A雷电过电压的产生及危害－感应过电压雷电过电压的产生及危害－雷电侵入波l当雷云之间或雷云对地放电时，在附近的金属管线上产生的感应过电压,该感应过电压也会以行波的方式窜入室内，造成电子设备的损坏。

所以一般要求线缆进入机房或者设备之前尽量埋地处理,减少进入设备的雷电流雷电过电压的产生及危害－地电位反击l因为设备之间存在信号连接，在地线比较长的情况下，会在信号线两端产生地电位反击，导致设备损坏。

最好的解决方法就是将两个设备做等电位连接，减少地电位差。

国际、国内防雷接地标准l国内标准GB 50057-1994（2000）建筑物防雷设计规范GB 50343-2004建筑物电子信息系统防雷技术规范YD 5098-2005通信局(站)防雷与接地工程设计规范l IEC（国际电工委员会）相关标准IEC 62305 系列:2006Protection against lightningIEC 61643Low-voltage surge protective devicesITU-T（国际电信联盟-电信标准部门）K系列相关标准K.27 (1996)Bonding configurations and earthing inside a telecommunication buildingK.25 (2000)Protection of optical fibre cablesK.56 (2003)Protection of radio base stations against lightning dischargesEarthing& Bonding Handbook-2003防雷保护等级划分防雷场景划分城市环境：高的建筑物密度线缆一般埋地进入建筑物或者设备线缆密度比较高乡村环境：比较低的建筑物密度电缆架空走线进入建筑物或设备很低的走线密度山区环境：非常低的建筑物密度电缆架空走线进入建筑物或设备很低的走线密度很高的雷击风险交流内容华为分布式基站的应用情况说明n华为的分布式基站全球应用37万多载频n内置防雷技术现网五年商用验证，目前为止,没有一例雷击损坏n规模应用于马来西亚、新加坡、斯里兰卡、南非、尼日利亚、毛里求斯及巴西等强雷区国家华为分布式基站系统防护—直流RRU防雷直流四级防护技术l对于直流基站系统采用屏蔽电源线实现初级防护,至少实现50%的雷电流分流l对于直流基站系统,RRU内部集成了两级防护电路,可以实现单线标称差模10KA/共模15KA的防雷能力，两级防雷电路能够作到最好的匹配，并将残压降到最低l后续电路的器件采用高耐压能力的器件，能够承受前级的残压，保证后续电路不会损坏l通过防雷电路和屏蔽层的结合，RRU 的整体共模防护能力可以达到标称60KA((15+15)*2=60)华为分布式基站系统防护—机房环境电源防雷过DC-BOX进行防雷.需要接地.CLASS III级防雷.华为分布式基站内置二级防雷电路的特点n所有设备一定要内置部分防雷电路，以便实现与前级的配合。

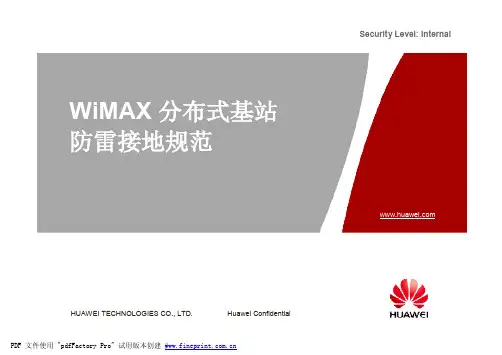

Security Level: Internal47ptWiMAX 分布式基站 防雷接地规范HUAWEI TECHNOLOGIES CO., LTD.Huawei ConfidentialPDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿ 防雷接地的基本规范HUAWEI TECHNOLOGIES CO., LTD.Huawei ConfidentialPage 2PDF 文件使用 "pdfFactory Pro" 试用版本创建 防雷接地基本规范• • • • • • • • • • • 符合《YD5098－通信局(站)防雷接地工程设计规范》，接地电阻建议不大于10欧姆 接地线严禁从户外架空引入，必须全程埋地或室内走线。

接地线不宜与信号线平行走线或相互缠绕。

接地线应选用铜芯导线，不得使用铝材。

保护地线应选用黄绿双色相间的塑料绝缘铜芯导线。

保护地线上严禁接头，严禁加装熔断器或开关。

接地端子必须经过防腐、防锈处理，其连接应牢固可靠。

RRU到接地排的距离不应超过30米，且越短越好。

当超过30米时，应要求用户重新就 近设置接地排。

RRU天馈口在基站侧和天线侧都不需要安装防雷器。

RRU与APM之间的直流电源线应该采用屏蔽电源线，且屏蔽层需要双端接地。

BBU与RRU之间的光纤建议使用不带金属加强筋的类型，无需接地。

HUAWEI TECHNOLOGIES CO., LTD.Huawei ConfidentialPage 3PDF 文件使用 "pdfFactory Pro" 试用版本创建 WiMAX 天馈系统接地HUAWEI TECHNOLOGIES CO., LTD.Huawei ConfidentialPage 4PDF 文件使用 "pdfFactory Pro" 试用版本创建 天线和RRU在同一金属抱杆上• 当馈线总长度小于5m 时，RRU的馈线不需要 做接地处理，如图所示。

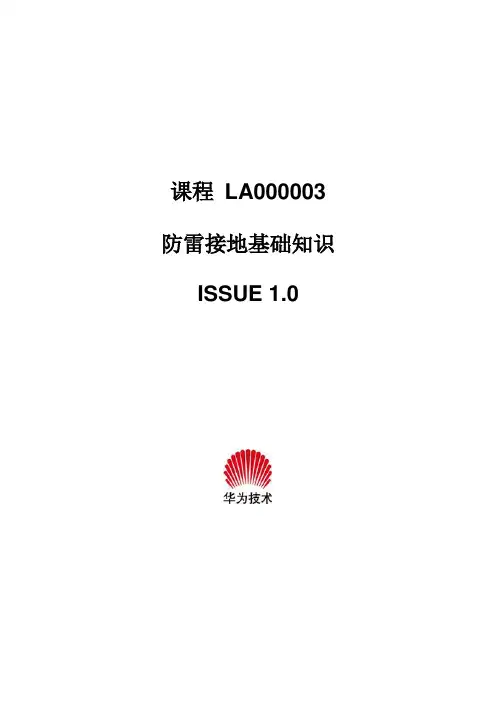

课程LA000003 防雷接地基础知识ISSUE 1.0目录课程说明 (1)课程介绍 (1)培训目标 (1)参考资料 (1)第1章关键词及简介 (2)1.1简介 (2)1.2关键词 (2)第2章防雷接地所依据的标准和规范 (3)2.1 IEC相关标准 (3)2.2 ITU-T K 系列相关标准 (4)2.3国家标准、行业标准 (5)2.4公司内标准和规范 (5)第3章雷电知识简介 (6)3.1雷电的产生 (6)3.2防雷区的划分 (6)3.2.1防雷区的划分 (6)3.3雷电参数简介 (8)3.3.1雷暴日 (8)3.3.2雷电流波形 (8)3.3.3雷电波频谱分析 (9)3.4雷电过电压的形成 (9)小结 (10)思考题 (10)第4章雷电防护的基本原则 (11)4.1系统防护原则 (11)4.2概率防护原则 (11)4.3多级防护原则 (12)小结 (12)思考题 (12)第5章通信局站的防雷接地 (14)5.1通信局站的接地系统 (14)5.1.1简介 (14)5.1.2工作接地与保护接地 (15)5.1.3通信局站等电位连接的基本要求 (16)5.1.4移动站天馈系统外部防雷接地要求 (16)5.2低压配电系统简介 (17)5.2.1 TN配电系统 (18)5.2.2 TT配电系统 (19)5.2.3 IT配电系统 (20)5.2.4与配电系统有关的接地故障 (21)5.3局内布线 (22)5.3.1交流电源线 (22)5.3.2普通的信号电缆 (22)5.3.3光纤的防雷 (23)5.4接地电阻 (24)5.4.1国内相关规范中的规定 (24)5.4.2接地电阻和防雷的关系 (24)小结 (25)思考题 (25)第6章通信设备防雷的基本措施 (26)6.1端口防雷设计 (26)6.1.1 E1信号防雷器的设计案例 (27)6.1.2防雷器的使用要求和使用场合 (27)6.1.3防雷器的正确接地 (28)6.2通信设备的系统接地 (32)6.2.1基本原则 (32)6.2.2通信设备的系统接地设计 (33)小结 (34)思考题 (34)第7章常见问题 (36)7.1保护接地线的线径 (36)7.2接地电阻值问题 (38)7.3哪些设备需要做保护接地 (39)7.4接地错误理解－－设备采用单独的通信地 (39)7.5直流供电设备，机房内无保护接地排，配电柜的电源48V正极排能否做保护地 (40)7.6交流用电的设备，机房无保护接地排，能否通过交流电源的PE接地 (40)7.7终端接地，接交流电源线中保护地还是楼内的机房接地排 (41)7.8 DDF架的接地 (42)7.9逆变器已做保护接地，终端设备是否需要保护接地 (42)7.10机架的绝缘问题 (43)小结 (45)思考题 (45)附录A：接地电阻的测量方法 (46)A.1 接地电阻的测量方法 (46)A.2 测量注意事项 (46)附录B: 通信局站防雷接地检查通则 (48)B.1 通信机房建筑物防雷 (48)B.2 电源系统 (48)B.3电缆布放 (50)ISSUE1.0 课程说明课程说明课程介绍本课程通过对雷电基础知识、雷电防护基本原则、通信局站的防雷接地、通信设备的防雷接地基本措施、常见问题处理的讲解，引导学员掌握通信设备防雷的基础知识。

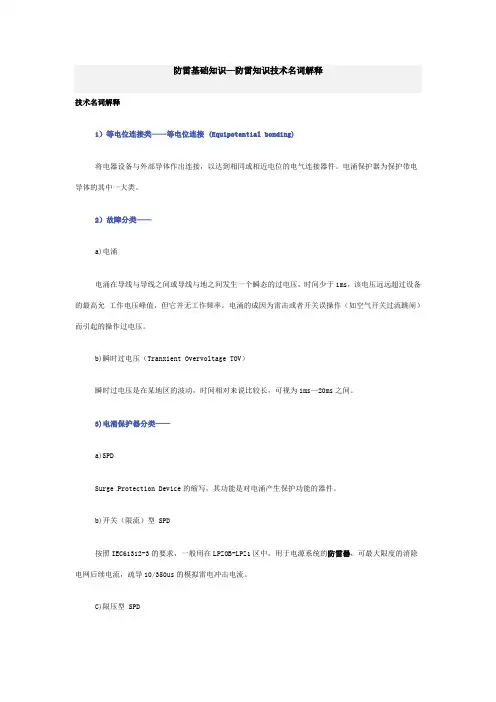

防雷基础知识—防雷知识技术名词解释技术名词解释1）等电位连接类——等电位连接 (Equipotential bonding)将电器设备与外部导体作出连接，以达到相同或相近电位的电气连接器件。

电涌保护器为保护带电导体的其中一大类。

2）故障分类——a)电涌电涌在导线与导线之间或导线与地之间发生一个瞬态的过电压，时间少于1ms，该电压远远超过设备的最高允工作电压峰值，但它并无工作频率。

电涌的成因为雷击或者开关误操作（如空气开关过流跳闸）而引起的操作过电压。

b)瞬时过电压（Tranxient Overvoltage TOV）瞬时过电压是在某地区的波动，时间相对来说比较长，可视为1ms—20ms之间。

3)电涌保护器分类——a)SPDSurge Protection Device的缩写，其功能是对电涌产生保护功能的器件。

b)开关（限流）型 SPD按照IEC61312-3的要求，一般用在LPZOB-LPZ1区中，用于电源系统的防雷器，可最大限度的消除电网后续电流，疏导10/350us的模拟雷电冲击电流。

C)限压型 SPD按照 IEC61312-3的要求，一般用在 LPZ1区和 LPZ2区的防雷器，可较大程度减低电网上的残压，疏导8/20us 的模拟雷电冲击电流。

d)类电涌保护器（第一级）由于特殊设计，能够承受直击雷的能量和释放部分直接雷击电流的电涌保护器。

e类电e)涌保护器（第二级）能够释放由远距离或传导雷击以及开关转换而引起的电涌的电涌保护器。

f)类电涌保护器（第三级）为了保护使用插座的单个负载而设计的电涌保护器。

g)电涌保护器前端的保护熔丝（后备保险熔丝）在所有的电涌保护器前端都必须安装前级保险丝。

如果电路中的熔丝的额定值高于电涌保护器元件的最大容许熔丝，电涌保护器必须选择符合要求的前级熔丝串联在前端，进行保护。

4)电涌保护器参数分类——a)最大持续工作电压 Uc对于内部没有放电间隙的电涌保护器，该电压值表示最大可允许加在电涌保护器两端的工频交流均方根（r.m.s）。

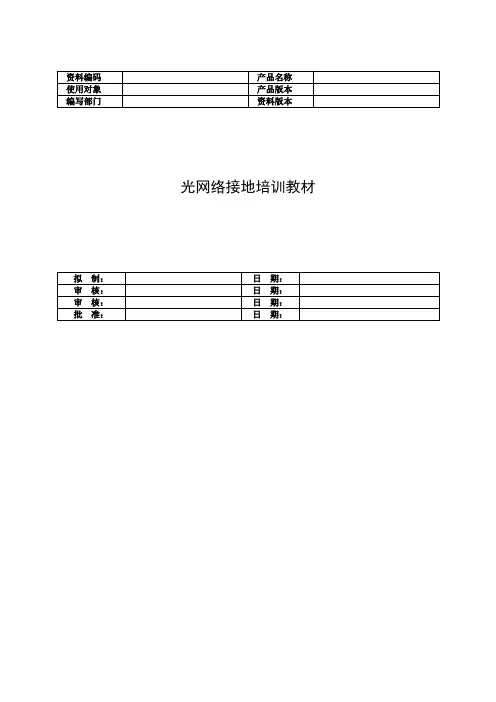

光网络接地培训教材光网络接地培训教材内部华为技术有限公司版权所有侵权必究光网络接地培训教材内部修订记录光网络接地培训教材文档密级：内部公开目录范围和简介 (1)范围 1简介 1关键词 (1)目标和要点 (2)课程目标 (2)课程要点 (2)1SDH传输设备接地规范 (3)2SDH传输设备防雷与接地工程规范 (6)3传输设备接地常见问题 (10)光网络接地培训教材文档密级：内部公开范围和简介范围本培训教材适用于工程安装、维护、检查类技术支援工程师和相关工程人员。

简介简要介绍防雷接地基本知识和基本原则，讲解传输设备防雷接地方式和基本要求，并对工程安装和维护工作中地常见防雷接地问题进行解答。

关键词防雷、接地、PE、PGND、GND、接地排光网络接地培训教材文档密级：内部公开目标和要点课程目标了解防雷接地的基本知识和基本原则掌握传输设备防雷接地的方式和基本要求。

学会防雷接地方面一些常见问题的处理方法。

课程要点防雷接地基本知识和基本原则传输设备防雷接地的方式和基本要求。

防雷接地常见问题。

光网络接地培训教材文档密级：内部公开LA003701光网络接地培训教材1 SDH传输设备接地规范第一章总则第1.0.1条本规范适用于传输设备的接地和防雷设计。

第1.0.2条传输设备的接地和防雷设计，应做到确保人身和通信设备安全，以及通信设备的正常工作。

第1.0.3条传输设备的接地和防雷设计，除应执行本规定外，还应符合国家现行的相关标准。

第1.0.4条如执行本规范有困难时，在设计中应充分论述理由，提出采取措施的报告，报传输产品组批准。

第1.0.5条本规范的解释权属深圳市华为技术有限公司。

第二章一般原则第2.0.1条接地导线必须采用铜导线以降低高频阻抗，接地线尽量粗和短。

第2.0.2条接地端子必须经过防腐、防锈处理，同时用螺栓拧紧，以机械方式保证接触良好。

第2.0.3条地线与信号线不宜平行走线或相互缠绕以减少相互的干扰。

第2.0.4条接地设计应按均压、等电位的原理设计，即工作接地、保护接地（包括屏蔽接地和配线架防雷接地）共同合用一组接地体的联合接地方式。

通信电源防雷与接地安装规范拟制：xxx日期：1999－07审核：__接地工作小组__日期：1999－08～09 _____________________________________________ 规范化审查：_______________日期：__________ 批准：___________________日期：__________更改信息登记表规范名称: 规范编码:1.目的2.适用范围3. 引用/参考标准4.定义5.基本要求6.接地安装7.注意事项8.附录接地电阻的测量方法1、目的规范通信电源装机时的防雷与接地工作，确保通信电源具备正常的防雷、浪涌保护和防电击功能。

2、适用范围2.1 本规范规定了实现通信电源防雷与接地功能的要求和方法。

对于其它类似的低压电气装置，如电力操作电源、铁路信号电源、接入网电源等，亦可参考执行。

2.2 在制定本规范时，已注意到同现行国家相关标准的原意保持一致。

若在执行过程中发现本规范与国家现行相关标准矛盾时，应以国家标准为准，并及时向公司主管部门报告。

2.3 若执行本规范个别条文有困难时，应在开机运行前充分论述理由，提出采取措施的报告，报公司主管部门审批。

2.4 本规范解释权属深圳市华为电气股份有限公司。

3、引用/参考标准IEC 61024 Protection of structures against lightningIEC 1312 Protection against lightning electromagnetic impulseIEC 60364-4-41 建筑物电气装置安全防护电击防护YD 2011-93 微波站防雷与接地设计规范YDJ 26-89 通信局（站）接地设计暂行技术规定（综合楼部分）YD/T 994-1998 通信电源设备的防雷技术要求和测试方法DL/T 621-1997 交流电气装置的接地DL 548-94 电力系统通信站防雷运行管理规程YD 5078-98 通信工程电源系统防雷技术规定4、定义4.1 接地体（earthing electrode）埋入地中并直接与大地接触的金属导体。

1 直击雷防护 (2)2 室外覆盖站点防雷接地方案 (2)2.1 方案1 （BBP530室内，RRU室外，-48V供电） (2)2.2 方案2 （BBP530室外，RRU室外，220V供电） (2)3 室内覆盖站点防雷接地方案 (3)3.1 方案1 （BBP530室内，RRU室内，-48V供电） (3)3.2 方案2 （BBP530室内，RRU室内，220V供电） (4)4 GPS防雷接地方案 (5)4.1 室外部分GPS馈线 (5)4.2 室内部分GPS馈线 (6)部分设备防雷接地具体说明：： (8)5 部分设备防雷接地具体说明5.1 直流屏蔽电源线的接地 (8)5.2 天馈线的接地 (10)1 直击雷防护天线、GPS 天线和支架、馈线、GPS 馈线、RRU 、机房内各种设备（包括BBU 、DCDU 、DDF 等）应在避雷针45度角的保护范围之内。

2 室外覆盖室外覆盖站点站点站点防雷接地方案防雷接地方案2.1 方案1 （BBP530室内，RRU 室外，-48V 供电） 接地对象 接地要求接地线径 BBU530 通过挂耳与机柜搭接 DCDU-03B 通过接地线接到机柜接地点上6 mm 2 机柜/机框/机架 通过接地线接到机房保护地，不超过30米 25 mm 2 E1/FE 线 室内无需额外接地RRU 电源线1 电源线RRU 侧将屏蔽层通过压线环压接在RRU 壳体2 电源线进馈窗前1米处将屏蔽层通过接地夹接室外地排3 电源线DCDU 侧不接地，只需将屏蔽层缠上绝缘胶带接地夹自带10 mm 2地线RRU 壳体1 RRU 不上塔，通过接地线接到塔体或地排，接地线不超过30米2 RRU 上塔，接地线不超过5米25 mm 2RRU 天馈跳线1 天馈跳线长度大于7米时，将屏蔽层在天线所在抱杆底部或铁塔底部馈线拐弯处用接地夹接地接地夹自带10 mm 2地线 GPS室外部分：1 楼顶站：GPS 下方无需加装GPS 防雷器，馈线在室外全程绝缘2 上塔：上塔的情况，GPS 下方需加装GPS 防雷器，GPS 馈线通过接地夹在GPS 防雷器下方1米处接地室内部分：GPS 防雷器安装在馈窗内1米处走线架上，通过接地线接到室外地排接地夹自带10 mm 2地线； 避雷器接地线采用6 mm 2OCB 外壳 通过接地线接地25 mm 22.2 方案2 （BBP530室外，RRU 室外，220V 供电） 接地对象接地要求 接地线径BBU530 通过挂耳与机柜搭接APM30/BBC 柜APM30和BBC 通过接地线等电位连接，然后由离接地点最近的机柜接到室外地排，接地线长不超过30米25 mm 2E1/FE 线 1 E1线无需额外接地2 FE 线将屏蔽层通过接地夹接地接地夹自带10 mm 2地线 RRU 电源线 1 电源线RRU 侧将屏蔽层通过压线环压接在RRU 壳体 2 电源线APM30侧将屏蔽层通过APM30内的接地夹连接到APM30内的接地点上接地夹自带 6 mm 2地线RRU 壳体 1 RRU 不上塔，通过接地线接到塔体或地排，接地线不超过30米2 RRU 上塔，接地线不超过5米25 mm 2RRU 天馈跳线 1 天馈跳线长度大于7米时，将屏蔽层在天线所在抱杆底部或铁塔底部馈线拐弯处用接地夹接地接地夹自带10 mm 2地线 GPS 室外部分：1 楼顶站：GPS 下方无需加装GPS 防雷器，馈线在室外全程绝缘2 上塔：上塔的情况，GPS 下方需加装GPS 防雷器，GPS 馈线通过接地夹在GPS 防雷器下方1米处接地室内部分：GPS 防雷器安装在APM30机柜内支架上，通过接地线接地接地夹自带10 mm 2地线； 避雷器接地线采用6mm 2OCB 外壳 通过接地线接地25 mm 23 室内覆盖覆盖站点站点站点防雷接地方案防雷接地方案3.1 方案1 （BBP530室内，RRU 室内，-48V 供电） 接地对象 接地要求接地线径 BBU 通过挂耳与机柜搭接 DCDU 通过接地线接到机柜接地点上6 mm 2 机柜/机框/机架 通过接地线接到机房保护地，不超过30米 25 mm 2 E1/FE 线室内无需额外接地RRU 电源线 1 电源线RRU 侧将屏蔽层通过压线环压接在RRU 壳体 2 电源线DCDU 侧不接地，只需将屏蔽层缠上绝缘胶带RRU 壳体 1 RRU 通过接地线接到室内地排25 mm 2 GPS室外部分：1 楼顶站：GPS 下方无需加装GPS 防雷器，馈线在室外全程绝缘2 上塔：上塔的情况，GPS 下方需加装GPS 防雷器，GPS 馈线通过接地夹在GPS 防雷器下方1米处接地室内部分：GPS 防雷器安装在馈窗内1米处走线架上，通过接地线接到室外地排接地夹自带10 mm 2地线； 避雷器接地线采用6 mm 2OCB 外壳 通过接地线接地25 mm 23.2 方案2 （BBP530室内，RRU 室内，220V 供电） 接地对象 接地要求接地线径 BBU 通过挂耳与机柜搭接 EPS4815 通过挂耳与机柜搭接机柜/机框/机架 通过接地线接到机房保护地，不超过30米 25 mm 2 E1/FE 线 室内无需额外接地RRU 电源线1 电源线RRU 侧将交流输入的PE 线通过OT 端子压接在维护腔内部压线环左侧的接地点上RRU 壳体 1 RRU 通过接地线接到室内地排25 mm 2 GPS室外部分：1 楼顶站：GPS 下方无需加装GPS 防雷器，馈线在室外全程绝缘2 上塔：上塔的情况，GPS 下方需加装GPS 防雷器，GPS 馈线通过接地夹在GPS 防雷器下方1米处接地室内部分：GPS 防雷器安装在馈窗内1米处走线架上，通过接地线接到室外地排接地夹自带10 mm 2地线； 避雷器接地线采用6 mm 2OCB 外壳 通过接地线接地25 mm 24 GPS防雷接地方案4.1 室外部分GPS馈线图5：GPS馈线在室外不接地塔站的情况下，GPS天线室外不上塔顶的时候，华为采用GPS室外馈线全程不接地的方案。

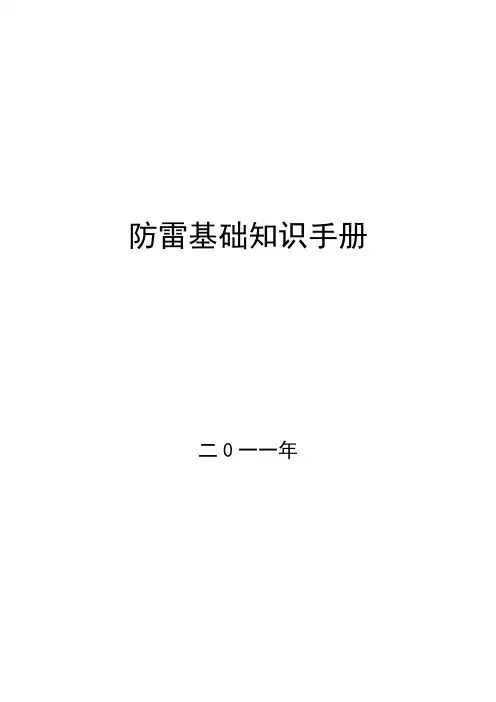

防雷基础知识手册二0一一年目录一、雷电的基础知识 (3)2、雷电 (4)3、雷云的形成 (4)4.雷电防护常识 (5)5、企业防雷 (7)6、电子设施防雷 (7)7、什么是防雷器 (7)二、雷击侵入设备的途径有那些 (8)3、球形雷 (10)4、电磁脉冲 (10)5、地电位反击 (11)6.操作瞬间过电压 (11)三、建筑物危险等级与防雷分类 (12)1、建筑物防雷分类 (12)2、爆炸物质与危险环境的划分 (14)1、人工接地体 (15)一、雷电的基础知识1、雷电灾害雷电灾害，也是目前中国十大自然灾害之一。

近些年来，伴随着高新技术的发展，尤其是电子技术的飞速发展，各种先进的测量、保护中心、电信和计算机等电子产品正日益广泛的应用于各行各业中，人类对电子产品尤其是计算机设备的依赖越来越严重。

而电子元件的微型化、集成化程度越来越高，备类电子设备的耐过电压能力下降，造成雷电和过电压破坏的比例呈上升的趋势。

美国研究报告【AD．722675]指出：当雷电活动时，磁感应强度达到0．07GS时，无屏蔽的计算机会发生误动作，当磁感应强度超过2 4Gs 时，计算机将发生永久性损坏。

也就是说，按安培环路定理估算，离无屏蔽的计算机800m处落一个100kA的雷，计算机就可能发生误动作，距其83m处落一个100kA的雷，就要损坏。

这些须实时运行而因中断造成设备的瘫痪，必会带来不可估量的直接或间接经济损失。

对于金融、证券、医疗、保险、航空、航天、国防、广电等国家重要关键部门尤其是这样，根据统计，雷电对微电子设备的破坏而造成的损失，远远超过雷击火灾的损失，已成为当今电子时代的一大公害。

2、雷电雷电是指一部分带电的云层与另一部分带异种电荷的云层，或者是带电的云层对大地之间迅猛的放电。

放电过程产生强光并伴随巨声。

雷电带电云层的存在是密不可分的，带电的云层称为雷云。

3、雷云的形成不管是直击雷还是感应雷都与带电的云层存在分不开，带电的云层称为雷云。

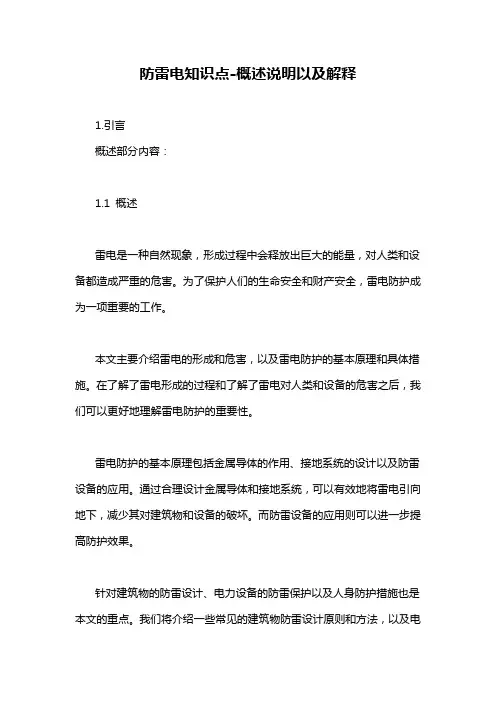

防雷电知识点-概述说明以及解释1.引言概述部分内容：1.1 概述雷电是一种自然现象，形成过程中会释放出巨大的能量，对人类和设备都造成严重的危害。

为了保护人们的生命安全和财产安全，雷电防护成为一项重要的工作。

本文主要介绍雷电的形成和危害，以及雷电防护的基本原理和具体措施。

在了解了雷电形成的过程和了解了雷电对人类和设备的危害之后，我们可以更好地理解雷电防护的重要性。

雷电防护的基本原理包括金属导体的作用、接地系统的设计以及防雷设备的应用。

通过合理设计金属导体和接地系统，可以有效地将雷电引向地下，减少其对建筑物和设备的破坏。

而防雷设备的应用则可以进一步提高防护效果。

针对建筑物的防雷设计、电力设备的防雷保护以及人身防护措施也是本文的重点。

我们将介绍一些常见的建筑物防雷设计原则和方法，以及电力设备的防雷保护方案。

此外，我们还将提供一些建议，帮助人们正确地采取个人防护措施，以减少雷击的危险。

综上所述，雷电防护是一项重要而复杂的工作，涉及到多个方面的知识和技术。

通过本文的介绍，希望读者们能够更好地了解雷电防护的重要性，并掌握一些基本的防护知识和技巧。

正确地采取防雷措施可以有效地减少雷击事故的发生，保障人们的生命安全和财产安全。

未来，我们也应该不断地探索和发展雷电防护技术，以应对日益增长的雷电威胁。

1.2文章结构文章结构部分内容可能如下所示：1.2 文章结构本文将以雷电防护知识为主题，从以下几个方面展开讨论：1.2.1 雷电的形成和危害在这一部分，将介绍雷电形成的过程，包括云内电荷分离、云间电荷分离和电荷积聚等过程。

同时，将探讨雷电对人类和设备造成的危害，包括人身安全的威胁以及设备的损毁和工作中断等问题。

1.2.2 雷电防护的基本原理在这一部分，将详细介绍雷电防护的基本原理。

首先，将探讨金属导体在雷电防护中的作用，以及如何选择合适的导体材料。

其次，将讨论接地系统在雷电防护中的重要性，以及如何设计和布置合理的接地系统。

防雷技术基础和应用雷电防护的基本原理一、雷电的危害方式和中心防护雷电及其它强干扰对通信系统的致损及由此引起的后里是严重的，雷电防护将成为必需。

雷电由高能的低频成份与极具渗透性的高频成份组成。

其主要通过两种形式，一种是通过金属管线或地线直接传导雷电致损设备；一种是闪电通道及泄流通道的雷电电磁脉冲以各种耦合方式感应到金属管线或地线产生浪涌致损设备。

绝大部分雷电损害由这种感应而引起。

对于电子信息设备而言，危害主要来自于由雷电引起的雷电电磁脉冲的耦合能量，通过以下三个通道所产生的瞬态浪涌。

1、金属管线通道，如自来水管、电源线、天馈线、信号线、航空障碍灯引线等产生的浪涌；2、地线通道，地电们反击；3、空间通道，电磁小组的辐射能量。

其中金属管线通道的浪涌和地线通道的地电位反击是电子信息系统致损的主要原因，它的最见的致损形式是在电力线上引起的雷损，所以需将其作为防扩的重点。

由于雷电无孔不入地侵袭电子信息系统，雷电防护将是个系统工程。

雷电防护的中心内容就是泄放和均衡。

1、泄放是将雷电与雷电电磁脉冲的能量通过大地泄放，并且按照层次性原则，即尽可能多、尽可能远地将多余能量在引入通信系统之前泄放入大地；层次性就是按照所设立的防雷保护区分层次对雷电能量进行削弱。

防雷保护区又称电磁兼容分区，是根据人、物和信息系统对雷电及雷电电磁脉冲的感应强度不同把环境分成几个区域：1、LPZOA区，本区内的各个物体都可能遭到直接雷击，因此各物体都有可能导走全部雷电流，本区内电磁场没有衰减。

2、LPZOB区，本区内的各物体不可能遭到直接雷击，但本区电磁场有衰减。

3、LPZ1区，本区内的各物体不可能遭到直接雷击，流往各导体的电流比LPZOB区进一步减少，电磁场衰减和效果取决于整体的屏蔽措施。

后续的防雷区（LPZ2区等）如果需要进一步减小所导引的电流和电磁场，就应引入后续防雷区，应按照需要保护的系统所要求的环境区选择后续防雷区的要求条件。

保护区序号越高，预期的干扰能量和干扰电压越低。

防雷基础知识防雷知识1.基础知识雷电是⼀种常见的⾃然现象，在世界上每天约形成44000个雷暴中⼼，发⽣800万次雷闪放电，平均每秒放电100次左右，可见雷电活动是相当频繁的。

通常，雷云形成之后，雷云对⼤地哪⼀点放电，虽然因素复杂多变，但客观上仍存在⼀定的规律。

通常雷击点选择在地⾯电场强度最⼤的地⽅，也就是在地⾯电荷最集中的地⽅，从那⾥升起迎⾯先导。

地⾯上导电良好和地形特别突出的地⽅，⽐附近其它地⽅密集了更多的电荷，那⾥的电场强度也就越⼤，成为遭受雷击的⽬标。

在地⾯上特别突出的地⽅，离雷云最近，其尖端电场强度最⼤。

例如旷野中孤⽴的⼤树、⾼塔或单独的房屋、⼩丘顶部、房屋群中最⾼的建筑物的尖顶、屋脊、烟囱、避雷针、避雷线等，都是最容易遭受雷击的地⽅。

雷击会严重损害建筑物、电⽓设备和电⼦设备。

数⼗乃⾄⼀、⼆百千安的雷电冲击电流，具有巨⼤的电磁效应、热效应和机械效应，雷电冲击电流流过被击物体形成幅值很⾼的冲击电压波，使电⽓设备绝缘破坏；冲击电流的电动⼒作⽤，使被击物体炸裂；冲击电流使导线等⾦属物体温度突然升⾼，以致熔断毁坏。

其中以第⼀种情况的破坏性最⼤，也是我们主要关注的问题。

由于雷击作为⼀种强⼤⾃然⼒的爆发，⽬前的⼈类是⽆法制⽌的。

⼈们⼒所能及的主要是设法去预防和限制它的破坏性。

这就要求装设防雷保护装置，采⽤防雷保护措施。

1.1雷电特性和危害1.1.1雷云带电的原因雷电放电是由带电荷的雷云引起的。

雷云带电原因的解释很多，但还没有获得⽐较满意的⼀致认识。

⼀般认为雷云是在有利的⼤⽓和⼤地条件下，由强⼤的潮湿的热⽓流不断上升进⼊稀薄的⼤⽓层冷凝的结果。

强烈的上升⽓流穿过云层，⽔滴被撞分裂带电。

轻微的⽔沫带负电，被风吹得较⾼，形成⼤块得带负电的雷云；⼤滴⽔珠带正电，凝聚成⾬下降，或悬浮在云中，形成⼀些局部带正电的区域。

实测表明，在5～10km的⾼度主要是正电荷的云层，在1～5km的⾼度主要是负电荷的云层，但在云层的底部也有⼀块不⼤区域的正电荷聚集。

防雷击使用指南目录1 防雷术语及基本常识概述1.1 防雷常用术语介绍1.2 雷击基本常识1.2.1 雷击的危害1.2.2 雷击的分类及传播1.2.3 雷电的防护2 设备防雷安装的一般原则2.1 防雷接地2.2 线缆走线2.3 等电位连接3 防雷接地要求及方法3.1 防雷接地的一般性要求3.2 防雷接地方法3.2.1 安装环境中提供接地排3.2.2 安装环境中无接地排，附近可以埋设接地体3.2.3 安装环境中无接地排，并且条件不允许埋设接地体4 线缆走线要求及方法4.1 线缆走线的一般性要求4.2 线缆走线安装方法4.2.1 电源线的安装方法4.2.2 电缆的安装方法4.2.3 光纤的安装方法4.2.4 地线的安装方法5 等电位连接要求及方法5.1 设备等电位连接的一般性要求5.2 设备等电位连接方法6 防雷器的安装6.1 防雷器的安装方法6.1.1 电源防雷器的安装6.1.2 信号防雷器的安装6.2 防雷器的正确安装实例7 楼道网络设备防雷典型安装实例7.1 楼道网络设备防雷安装示意7.2 楼道网络设备防雷安装注意事项图1-1 建筑物电子信息系统综合防雷系统图3-1 机房有接地排时接地安装示意图图3-2 机房附近允许埋设接地体时接地安装示意图图3-3 利用交流PE线接地时接地安装示意图图5-1 设备等电位连接示意图图6-1 电源防雷器示意图图6-2 设备信号防雷器安装示意图图6-3 防雷器正确安装示意图图7-1 楼道交换机防雷安装示意图表1-1 防雷常用术语及解释对照表1 防雷术语及基本常识概述1.1 防雷常用术语介绍表1-1 防雷常用术语及解释对照表1.2 雷击基本常识1.2.1 雷击的危害雷击是严重自然灾害之一，随着现代通信技术的不断发展，日益繁忙庞杂的事务通过电脑、网络及通讯设备的连接变得井然有序，而这些电子设备的工作电压却在不断降低，数量和规模不断扩大，使得它们受到过压特别是雷击的损害在逐步增加，其后果不仅是对设备造成直接损害，更为严重的是使整个系统的运行中断，造成难以估算的经济损失。

防雷专业基础知识内容提要：●雷电基础知识（形成、效应、主要参数）●建筑物防雷防雷系统，建筑物分级（有关参数），滚球半径，年预计雷击次数的计算，冲击接地电阻，各类建筑物的防雷措施（防直击雷、防雷电感应、防雷电波侵入、等电位连接的要求、防闪络措施、屏蔽、电涌保护）●电涌保护（电源、信号SPD的器件分类, 特性，使用）●防雷有关器件知识●接地电阻的计算及测量1.雷电基础知识1.1雷电的形成空中的尘埃、云滴、冰晶等物质在云层中翻滚运动的时候，经过一些复杂过程，使这些物质分别带上了正电荷与负电荷。

一部分带电荷的云层对另一部分带异种电荷的云层，或者是带电的云层对大地之间迅猛的放电，这种放电过程产生强烈的闪光并伴随有巨大的声音，这就是“雷”（即闪电）。

1.2雷电的主要参数●有统计，云层对地面的闪电次数为每秒钟100次（全球范围），还有一种说法任一时刻全球表面（包括云间和云对地）连续发生1000个雷暴。

●雷云对地放电的电流蜂值从几千安到数百千安。

大多数为几十千安，超过100千安的约有10% 。

●雷电流击中物体产生的瞬时单位能量可达到几百万到上千万焦耳/欧姆。

瞬时的功率非常之大。

●直击雷的电压的可达几百万伏甚至几千万伏。

●雷电流的持续时间只有几十到几百微秒。

1.3雷电的危害当人类社会进入电子信息时代后，雷灾表现出现的新特点：●受灾面大大扩大，从电力、建筑这两个传统领域扩展到几乎所有行业，如航天航空、国防、邮电通信、计算机、电子工业、石油化工、金融证券等；●雷灾的主要对象已集中在微电子器件设备上，防雷工程已从防直击雷、感应雷进入防雷电电磁脉冲（LEMP）。

●雷灾的经济损失和危害程度大大增加了，全球每年因雷电灾害造成的人员伤亡、财产损失不计其数，我国每年因雷击造成的人员伤亡达三四千人，财产损失近50—100亿元人民币。

1.4雷电的活动规律1.4.1随机性：雷电发生的地点、时间、强度都是随机的，不能准确预报。

因此一般是按统计规律去研究雷击。
