通信电源及防雷培训

通信站电源设备的防雷保护措施随着通信技术的快速发展，通信站的电源设备在保障通信系统的正常运行中起着至关重要的作用。

然而，雷电活动频繁和强烈的特点使得通信站的电源设备容易受到雷击的影响，因此需要采取一系列的防雷保护措施来保障电源设备的安全性和稳定性。

通信站的电源设备应当选择具有良好防雷特性的产品。

在选购电源设备时，应关注产品的防雷等级和防雷性能指标。

通常，通信站的电源设备应至少具备4级防雷等级，以能够有效抵御大部分雷电活动对设备的影响。

通信站的电源设备应采用良好的接地系统。

良好的接地系统能够将雷电能量有效地引入地下，保护电源设备不受雷击。

通信站的电源设备应按照相关规范要求，设计和建设接地系统。

接地系统的设计应合理布置接地体，并保证接地电阻符合要求，以确保接地系统的有效性。

通信站的电源设备还应配备可靠的防雷装置。

防雷装置可以分为外部防雷装置和内部防雷装置两部分。

外部防雷装置主要包括避雷针和避雷网，用于引导和吸收雷电能量，减少雷电对设备的影响。

内部防雷装置主要包括避雷器和防雷保护模块，用于限制雷电过电压的传播和保护设备免受雷击损坏。

通信站的电源设备还应定期进行防雷检测和维护。

定期的防雷检测可以及时发现设备存在的问题，及时采取修复措施，保障设备的正常运行。

同时，定期的维护工作可以保持设备的良好状态，延长设备的使用寿命。

通信站的电源设备还应采取合理的布线和设备间距，避免雷电通过电缆和设备之间的接口传导到电源设备。

合理的布线可以减少雷电对设备的干扰和损害，保障设备的稳定性和安全性。

通信站的电源设备的防雷保护措施是保障通信系统正常运行的重要环节。

通过选择具有良好防雷特性的产品、建设良好的接地系统、配备可靠的防雷装置、定期进行防雷检测和维护以及合理的布线和设备间距，可以有效地提高电源设备的防雷能力，保障设备的安全性和稳定性。

同时，通信站的运维人员也应加强对防雷知识的学习和培训，提高对防雷工作的认识和能力，以更好地应对各种雷电活动对电源设备的影响。

防雷安全培训讲义一、雷电基本知识雷电是天空中的云团在静电感应作用下，产生电荷并聚集形成雷云，当云层对地面产生电压达到一定程度时，会使空气电离而导电，形成放电通道，出现闪电和雷鸣现象。

雷电具有极高的能量和电压，对人类生产和生活设施、设备和人身安全构成巨大威胁。

二、雷电危害识别雷电危害主要包括直击雷、感应雷和雷电波侵入三种形式。

直击雷是指雷电直接击中建筑物、设备和人体等，造成直接损害；感应雷是指雷电放电时产生的静电感应和电磁感应，导致设备过热、损坏；雷电波侵入则是指雷电沿输电线路侵入，导致设备损坏和人员伤亡。

三、防雷设施与设备防雷设施主要包括避雷针、避雷带、避雷网等，用于接引雷电并将其引入地下；防雷设备主要包括浪涌保护器、电涌保护器等，用于限制瞬态过电压和泄放浪涌电流，保护设备和人身安全。

四、防雷安全措施1. 安装防雷设施：建筑物应安装避雷针、避雷带等防雷设施，并与地下连接线良好连接。

2. 设备接地：电气设备应进行接地处理，以避免雷电击中设备时产生过电压和过电流。

3. 安装电涌保护器：电子设备应安装浪涌保护器，以限制瞬态过电压和泄放浪涌电流。

4. 防雷宣传教育：加强防雷宣传教育，提高员工防雷意识和自救互救能力。

5. 建立防雷安全制度：建立健全防雷安全管理制度，定期检查和维护防雷设施及设备。

五、应急处置与救援在遭遇雷电天气时，应遵循“安全第一，预防为主”的原则，采取以下应急措施：1. 及时关闭电子设备和家用电器，切断电源和信号线路。

2. 避免在空旷地区停留，尽量寻找有防雷设施的建筑物躲避。

3. 不要在树下、金属物体附近停留，避免使用金属雨伞等物品。

4. 如果在行驶过程中遇到雷电天气，应关闭车窗、收音机天线，避免接打手机。

5. 在雷电天气结束后，应尽快离开躲雨的建筑物，以防积水带电伤人。

同时，需要了解基本的救援常识，如心肺复苏术（CPR）等，以便在遭遇意外时能够及时采取有效的救援措施。

六、防雷安全法规与标准为保障人民生命财产安全，国家制定了一系列防雷安全法规和标准。

通信电源系统防雷知识一、危害今年，济南地区雷雨天气尤为频繁，频繁的雷击造成了人员伤亡，财产损失，同时也给我公司的通信设备造成了严重损害。

雷击的产生轻则损坏设备电源板、用户板，重则烧毁重要通信设备，严重影响了我公司通信系统的正常运转，并将会造成巨大的损失，直接损失即为造成高昂的设备损坏，同时也会造成话费损失、客户追偿、客户流失等间接损失更是难以估测。

电路板及元器件损坏设备损坏二、雷电简介一）雷电产生雷电是一种自然现象，其物理成因仍处于探索阶段，比较流行的是起电学说。

根据这种学说，雷电源于异性电荷群体间的起电机制。

这里所说的异性电荷既可以是带大量正负极电荷的雷云，也可以是附有大量感应电荷的大地或物体表面。

同时，异性电荷之间存在着电场，当电荷量增大或电荷间距缩小时，电场强度增大，若场强增大到超过空气的击穿场强，就会发生大气放电现象，伴随着强烈的光和声音，这便是人们常说的电闪雷鸣。

二）种类我国的雷种主要有直击雷、球雷、感应雷和雷电侵入波等四种。

危害通信电源的雷击，大部分是雷电侵入波或感应雷，若通信电源遭直击雷或球雷，安装在附近的其他电信设备一般也将被损坏。

雷电侵入波是雷电发生时，雷电流经架空电线或空中金属管道等金属体产生冲击电压，冲击电压又随金属体的走向而迅速扩散，以致造成危害。

感应雷是指感应过压。

雷击于电线或电气设备附近时，由于静电或电磁感应将在电线或电气设备上形成过压。

没听到雷声并不表示没有雷击。

三）现状由于城市规模扩大，城市热岛效应加剧，高层建筑造成大气静电场畸变，使雷击概率增大。

同时，城市基础通信设施大幅增加，也大大提高了雷击概率。

通信设备遭到雷击的严重威胁。

另外，导致雷击灾害频繁发生的一个重要原因是，人们防雷意识仍停留在传统避雷针阶段，对感应雷和雷电侵入波造成的危害没有深刻了解。

三、通信行业特殊性一）概述通信行业有其自身的特点，主要表现在如下方面：1.通信系统复杂程度通信系统涵盖内容多样，设备种类繁多，诸如电源、信号、高频、低频、有线、无线等各个方面。

通信电源及其电子设备的防雷技术【摘要】：通信电源设备的防雷是一个系统工程，必须从市电交流电力网超高压开始逐级采取措施。

在对电力线入局前电力变压器的低压侧开始至通信机房的屏蔽和防雷地线的设置等方面，采取一系列防雷的措施后，再按照规程对通信电源设备实施措施，通信安全就能达到满意的效果。

【关键词】：通信电源；电子设备；防雷技术中图分类号：s972.7+6文献标识码： a 文章编号：引言随着现代科技的迅速发展，根据电子设备的特性，各个行业已把大量的电子设备与计算机系统运用到内部管理上。

而这些电子设备与计算机系统由于具有耐电压等级低，防干扰要求高的弱电设备，很容易受到感应雷电所形成的电磁脉冲和过电压的干扰和毁坏等特点，特别是近几年，由于计算机网络、有线视频监控及通信设备已大量使用，导致暴露在室外的线路增长，从而增加了遭受雷击的概率。

每年这类雷击事故频繁发生出现，给人们造成了很大的经济与财产损失。

因此，对防雷保护的探讨就很有现实意义了。

一、雷电对通信电源及其供电没备的危害雷电对通信电源及其供电设备造成的危害大部分是感应雷产生的过电压和地电位升高反击通信电源及其用电设备。

据资料显示。

当某处供电线路的雷击电流为80ka时，该处线路上的瞬间感应电压可达25kv。

如果某通信局距离落雷处不是很远，那么，如此高的感应过电压即使经过线路衰减也仍然具有相当的强度，从而击穿电源设备绝缘，损坏电源及其供电设备，造成供电异常或中断、损坏其供电的通信设备等严重故障。

此外，由于现在通信局接地系统大多采用联合接地方式，这样雷电流经接地装置入地时，地电位将瞬间升高。

二、通信电源防雷的三级保护另外根据gb50057-2010关于雷击概率计算中环境参数的选择，根据yd5098-2005条文说明中有关波能量换算的公式：q(10/350μs)≌20q(8/20μs)。

电源系统低压侧有一、二、三级不同的保护级别，应根据保护级别的不同，选作合适标称放电电流（额定通流容量）和电压保护水平的电源避雷器，并保证避雷器有足够的耐雷电冲击能力。

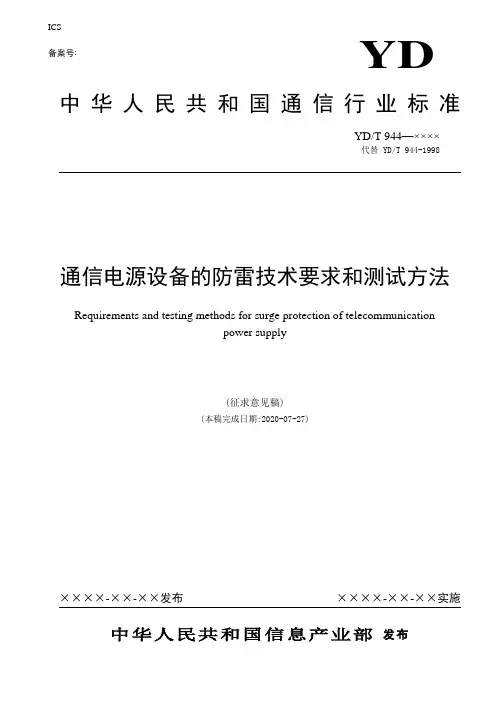

ICS备案号:通信电源设备的防雷技术要求和测试方法Requirements and testing methods for surge protection of telecommunicationpower supply(征求意见稿)(本稿完成日期:2020-07-27)中华人民共和国信息产业部 发布YD目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 分类 (1)5 技术要求 (1)5.1标称耐雷电流优选值(kA) (1)5.2电源耐雷能力 (1)5.3电源设备通信接口(包含三遥接口)耐雷能力 (1)6 试验方法 (1)6.1试验条件 (1)6.2电源耐雷能力试验 (2)6.3电源设备通信接口(包含三遥接口)耐雷能力试验 (4)7 检验规则 (4)附录 A (规范性附录) 测试项目 (5)前言本标准是根据通信行业实际应用情况进行修订的。

本标准代替YD/T 944-1998《通信电源设备的防雷技术要求和测试方法》。

本标准与YD/T 944-1998相比主要变化如下:——增加了电源设备通信接口(包含三遥接口)耐雷能力(5.3条)。

——修改1998版 4.2.1防雷分级,改为本版 5.1条标称耐雷电流优选值,并增加了0.5kA,1kA,5kA,40kA,60kA,100kA电流。

——删去了基本要求(4.1条)和防雷地线(4.2.2条)。

——删去了“低压变配电设备、通信用交流稳压器”的内容。

本标准的附录A为规范性附录。

本标准由信息产业部提出。

本标准由中国通信标准化协会归口。

本标准起草单位:本标准主要起草人:本标准所代替的标准的历次版本发布情况为:YD/T 944-1998通信电源设备的防雷技术要求和测试方法1范围本标准规定了通信电源设备(包括通信局(站)用交流配电设备、油机控制系统、通信用交流不间断电源设备、通信用半导体整流设备和通信用高频开关整流设备等)有关防雷的定义、分类、技术要求、检验规则及测试方法。
