TribonM3PlanarHullModelling平面建模

TribonM3PlanarHullModelling平面建模

• 在Name字段输入板架的公共部分并使用统配符，来 选取多个板架。
• 也可以在Module字段输入分段名来选择分段内的所有 板架。
•输入相应的字段后，按Include钮，体统会显示所选 的板架。可以使用up,down,top和bottom翻页，如果 确认要删除的板架，按oc钮。这时系统会提示删除 的确认提示，选yes,则删除，如果选择了多个板架， 如果按all钮，则会删除所有所选的板架。
菜单planar Select
1. Activate 如果要对板架进行任何操作（如修改、删除 和拷贝板架时，要使用该功能来激活板架。
修改板架时，只能一次激活一个板架。其他操作可一 激活多个板架。
2. Store 如果修改板架后，对结果满意，可以用该功能 对板架进行保存。重写数据库，但板架仍然处于激活 状态，可以继续进行修改。
使用模型信息作为不同活动的基础，如重量初估、 材料订货等。
在详细设计阶段:
进一步细化模型，将早期的设计模型分成生产单 元并加详细的信息。
从细化的模型中生成工作图。 使用模型作为生产信息的基础。

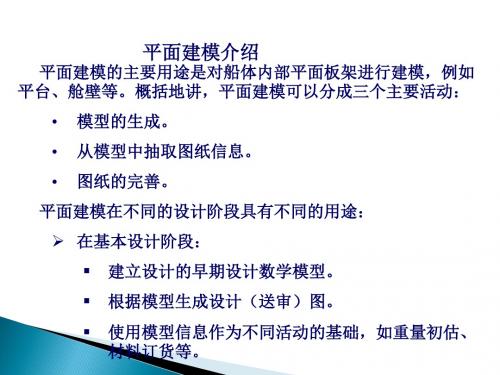

平面建模Planar Hull Modelling
培训的目标 1. 理解基本的Tribon板架的概念。 2. 能够创建基本的板架。 3. 能够加板缝、板厚、角隅、穿越孔等。 4. 能够加扶强材、面板和肘板。 5. 能够拷贝、移动和删除板架。
但有些情况，请看下图：
•定义完限制框后，系统显示下面的对话框：
如果左舷的交线作为边界，选No. 如果右舷的交线作为边界，选Yes. • 接着显示位移对话框，按要求输入即可，所有的封闭
边界定义完后，按oc钮提交边界。
特例：如果外板在理论线的内侧，应该设置 SBH_ENABLE_SHPLACOMP(这是系统管理员的工 作）。这样的话，在于平面板架相交处，系统会对外 板板厚的变化进行补偿，见下图，板架边界考虑到了 外板板厚的变化，但前提是设置了 SBH_ENABLE_SHIPLACOMP变量。

TribonM3装配及焊接计划教程

TribonM3装配及焊接计划教程

• （未添加到装配节点） • （已添加到装配节点）
38
第三章 模型树和装配树
• 装配树 • 装配树
组立 组立 （父亲）
组立
组立
（孩子）
（孩子）
（孩子）
– – – –
构件 焊接 键入构件 参考
39
第三章 模型树和装配树
• 展开和折叠装配树
– 有两种方式展开节点 • 单击节点左侧的+号 • 双击节点名称
• 辅助模型窗口
– 可以在模型树或装配树的任何级别位置分理出 新的窗口，便于查找构件，但不能从零件级别 分离新窗口。 – 右键单击分离新窗口的节点位置，选择New Window from here； – 系统以该节点伟根节点，显示新的窗口，所有 该节点以下的构件和节点都包含在该窗口中。
24
第二章 查看模型
19
第二章 查看模型
• 编辑模型视图
– 撤销隐藏 • 要对某个特定的模型撤销隐藏，可以在模型树或装
配树中右键单击该模型，选择Unhide • 在图形显示区中也可以进行撤销隐藏操作：右键单 击空白区域
– 选择Unhide Last，撤销对模型的最后一次隐藏； – 选择Unhide All，撤销对所有模型的隐藏。
11
第二章 查看模型
• 创建浏览场景
– 在场景管理面板中，右 键单击Browse0，选择 Show – 在模型视图面板中，选 择相应的节点，拖动到 图形显示区域
12
第二章 查看模型
• 创建标准场景
– 在场景管理面板中，右 键单击Normal0，选择 Show – 在模型视图面板中，选择相应的节点，拖动 到图形显示区域，可以多次选择，累加到图 形区域中
28

tribonm3简介和船制造建模过程

tribonm3简介和船制造建模过程

TRIBON船体生产设计应用Tribon系统是一套计算机辅助设计、生产及信自、集成软件系统，可用多种方法建立三维船舶数字模型。

应用统一的船舶数字模型，在船舶设计的各个阶段能够实现各专业之间的信息共享，从而可以通过网络实现并行设计，降低专业间的协调成本，减少设计和制造中的修改工作量，提高设计质量，缩短设计周期。

Tribon系统建模船体建模的目的是建立船体的信息模型，应用Tribon系统的以下模块进行船体生产设计:船体标准初始化模块(Initiate Hull Standards);平面建模模块(Planar Hull Modeling);曲面建模模块(Curved Hull Modeling);装配计划模块(Assembly Planning);焊接计划模块(Weld Planning);生产信息界面(Hull Production Interface);套料模块(Plate Nesting).各模块功能如下:船体标准初始化模块通过该模块对其它船体模块正常运行所需参数及文件进行配置，建立起船体生产设计所需的Tribon系统船体标准。

系统初始化工作是Tribon船体系统应用中很重要的一个环节，主要包括以下内容: 船型参数设置。

输人船型参照、结构参照、分段名、分段划分、定义肋位号和纵骨等信息;型材规格、端切形式和连接形式以及面板参数设置;贯穿孔和补板参数设置;坡口形式参数设置;肘板类型规格参数设置;材质参数设备;零件编码参数设置;套料参数设置。

平面建模模块利用该模块输人结构数据，进行船体内部平面板架结构的建模工作，除定义结构信息，还可加放相应的工艺信息，白动进行零件编号等，建模完成后出分段结构图。

平面建模与曲面建模是同时进行、交叉作业的，平面建模的比重较大。

因为平面建模要参照曲面建模的结果，通常曲面建模要先于平面建模。

曲面建模模块利用该模块进行曲面构件的结构建模工作，主要是外板板缝线生成，外板型材生成和曲面(通常指外板)板架的生成。

Tribon M3 Curved Hull(曲面)

Tribon M3 Curved Hull(曲面)

Side:曲线向那一侧移动。
用于控制位移样条曲线的精 度，缺省为3mm 用于生成满足精度要求的位 移曲线所需的迭代次数，缺 省为20次
在平移时两端延长距离
只进行近似移动，最终生成 的曲线为平面曲线。即只移 动三点：原曲线的两个端点 和限制框内曲线的中点，然 后通过这三点定义的平面生 成曲线。
• 基本等分两条空间曲线生成多根曲线
定义生成船体曲线的方 法
• 如果是位于主平面的 曲线，选择相应的坐标 轴，输入坐标值即可
如果是其他类型的曲线， 选择Advanced 钮
方法一：位于主平面内的船体曲线
通过平行于另一条空间曲线如外 板型材轨迹线生成新的曲线，曲 线可以均匀偏移，也可以不均匀 偏移。
所参照的平行曲线名，可 以在屏幕上交互选取
– – – – – – –
Hull Form船型：DML & DM 文件 Hull Curve船体曲线 Seam/Butt横缝及纵缝 Shell Plate外板 Longitudinal / Transversal纵骨及肋骨 Shell Profile / Shell Stiffener型材 Curved Panel曲面板架
曲面板架可以利用船体生
产信息程序生成所需生产 信息。比如说：外板展开、 加工样板、胎架计算、纵 骨展开等生产信息。
开始曲面建模必须有当前图纸，可以是新图纸、也可以是已
存在的图纸。 3.1曲面建模船体视图：
• Tribon视图的最大优点、也是与其他系统的最大不同之处是： Tribon视图是三维模型的激活窗口 • 可以随时显示模型中的目标，如果模型修改，这些视图可以自动更新。 • 而且还可以更新视图以反映其他设计人员对模型所作的建模工作，这 样可以保证用户始终是对最新的模型进行工作。

M3_Curved_Hull

M3_Curved_Hull
图，可以是一个新图、也可以是一个已存在的图。 3.1曲面建模船体视图：
• Tribon视图的最大优点、也是与其他系统的最大不同之处是： Tribon视图是三维模型的激活的窗口 • 可以随时显示模型中的目标，如果模型修改，这些视图可以自动更 新。 • 而且还可以更新视图以反映其他设计人员对模型所作的建模工作， 这样可以保证用户始终是对最新的模型进行工作。
2.6

曲面板架

当板缝确定后，并且外板 型材已经按分段断开后， 可以为每个分段创建曲面 板架，所谓的曲面板架就 是外板及外板加强材的集 合。 创建曲面板架后，就可以 使用船体生产信息程序生 成所需的生产信息。比如 说：外板展开、加工样板、 胎架计算、总骨展开等生 产信息。
第三章
启动
启动曲面建模后，如果要开始进行曲面建模，必须有个当前
3.1曲面建模船体视图
有两种视图可以在任何tribon应用程序中创建：
– 模型视图。 – 二维符号性视图。

除了上面的视图外，曲面建模还有几种特有的视图
– – – – – 肋骨型线图。 外板展开图。 展开板的视图。 展开的型材视图。 曲面板架视图
3.2 缺省曲面的选择
•
在开始建模之前，应该选择建模用的曲面。 Curved>Default>Surface
该对话框包含当前所选工 程注册的曲面名，有可能 只有一个曲面，也有可能 是多个曲面，这取决于船 型，一旦选择了曲面后， 就一直用该区面进行建模 工作，直到选择了另一个 曲面为止。
3.3 缺省框的选择

定义构件前，请务必选择好构件的定义范围，特别是涉及到 对称关系发生改变的构件
From Object:如果当前图中含有曲面目标 From View:如果当前图含有符号性视图，可以选择其 ，可以选择其中一个目标，系统会将缺省 中一个视图，系统会将当前缺省框设为当前所选视图 框设置为创建所选目标所用的缺省框。 所用的缺省框。 Show:在当前图中所有视图上显示当 前缺省框的范围。

浅谈Tribon M3船体生产设计曲面与平面建模关联

浅谈Tribon M3船体生产设计曲面与平面建模关联
科 技 论 坛
・ １ ４ ９ ・
浅谈 Ｔ ｒ ｉ ｂ ｏ ｎ Ｍ３船体生产设计 曲面与平 面建模关联
崔荣圣 摘 卫 丹 谷 瑞 徐 建 （ 江 苏扬 州 大 洋造 船 有 限 公 司技 术部 ， 江苏 扬州 ２ ２ ５ １ ０ ７ ） 要： Ｔ ｒ ｉ ｂ ｏ ｎ现 已成 为 造船 业 广 泛使 用 的 重要 软 件 。 这里主要讲述 Ｔ ｒ ｉ ｂ ｏ ｎ Ｍ ３船 体 生产 设 计 曲面 与 平 面 建模 的 关联 ， 并 注意 它们 的
分 割 的 关联 （ 如图 １ ） 。 ２船体 曲面与平面在建模 中的关联 曲面与平面在建模 中一般有五个关联 。 ２ ． １ 平面建模 中板架边界的选 取 在 平面建模 中板架边界一般与 曲面有三种 ： （ １ ）平 面板 架 与 曲 面板相 贯 的边 界须 选 择 主船 体 的 Ｓ ｕ ｆ ｒ ａ ｃ ｅ 名并 限制 好边界的范 围 （ 限制 范围可减少设 计的错 误） ； 如果板 架边 界有右舷 的曲面板 ， 则 Ｓ ｕ ｒ ｆ ａ ｃ ｅ 需要对称。 （ ２ ） 平 面板架边 界按照船 体 曲面 （ Ｓ ｕ ｒ ｆ ａ ｃ ｅ ） 趋势 ， 但是 要 偏 移一定量 ， 在此也 必须选好 相应的曲面（ Ｓ ｕ ｒ ｆ ａ ｃ 少船体在后期 下料 中产生不可必要 的错误 ， 对加强船体建模人 员板 架命 名有一定的规则。 关键词 ： 曲面（ Ｓ ｕ ｒ ｆ ａ ｃ ｅ ） ； 平 面板 架； 命名规 则； 关联
１概 述
Ｔ ｒ ｉ ｂ ｏ ｎ Ｍ３系统可以完成船体 、 舾装 、 电气等三维设计模 型， 大大取代传统模式 ， 从 而减轻 了建模 的工作强度 ， 设计错 误， 提高 了建模 的效率和速度 。然而为 了更好的减少设计给 后 续下料中造成 的错误 ， 在船体建模中曲面和平面有着不可

TRIBON M3系统识图培训DM(船体)

TRIBON M3系统识图培训(船体)目标：通过培训，各部门各施工课工股级及相关人员能够熟悉TRIBON M3系统，并且能够掌握Design Manager模块的操作。

一、TRIBON M3系统的简介TRIBON M3系统是集CAD/CAM与MIS(信息集成)于一体的辅助船舶设计与制造的计算机软件集成系统。

它采用Windows XP操作系统作为支撑平台，拥有较好的网络环境，一台服务器就可以实现多机的共享，因此设计人员的设计信息能够让其他人通过TRIBON M3系统即时提取访问。

二、TRIBON M3系统工程项的选择TRIBON M3系统按照不同的船型来建立不同的工程项，在使用TRIBON M3系统的模块之前，首先要选择相应的工程项。

打开步骤：开始菜单>程序>TRIBON M3>Project Selection(见图1)。

(图1)在弹出窗口(见图2)中，选择相应的工程项，然后点击Select按钮。

(图2)每个工程项下面都会有几个不同的工程，以50500工程项为例，它的下面共有8个工程，其中HC是505(C)型船，HO是505(B)型船，HT是505(E3)型船。

(注:工程的名字是主任设计师在初步设计时就定好的)三、TRIBON M3系统Design Manager模块介绍Design Manager模块是专门为设计/施工主管浏览船舶产品模型而开发的工具。

界面直观，操作简便，并且只用于浏览模型，不用担心误删除破坏模型数据库，所以各部门施工主管应该去掌握使用的一个模块。

1、启动程序打开步骤：开始菜单>程序>TRIBON M3>Design Manager(见图3)。

(见图3)2、用户界面(见图4)(图4)3、工具条介绍导航工具1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 181 –选择模型2 –全屏大小比例3 –窗口缩放4 –动态缩放5 –平移6 –绕轴旋转7 –漫游8 –平面内旋转9 –场景回放10 –保存场景11 –俯视图12 –前视图13 –后视图14 –左侧视图15 –后视三维轴侧图16 –前视三维轴侧图17 –透视图18 –简单测量视频记录1 2 3 4 5 6 7 81 - 创建新的纪录2 - 增加关键帧3 - 移除关键帧4 - 播放5 - 暂停6 - 停止7 - 时间拖动8 - 重复开关创建场景（Scene） 1 2 3 41 - 创建场景2 - 上一个场景3 - 下一个场景4 - 定义显示范围四、TRIBON M3系统Design Manager模块操作过程1、工作空间在工作空间的装配树结构中，分段是按照装配顺序来排列的(即按照零件表的信息)。

TRIBON M3 简介和船制造建模过程

TRIBON船体生产设计应用 Tribon系统是一套计算机辅助设计、生产及信自、集成软件系统，可用多种方法建立三维船舶数字模型。

应用统一的船舶数字模型，在船舶设计的各个阶段能够实现各专业之间的信息共享，从而可以通过网络实现并行设计，降低专业间的协调成本，减少设计和制造中的修改工作量，提高设计质量，缩短设计周期。

Tribon系统建模船体建模的目的是建立船体的信息模型，应用Tribon系统的以下模块进行船体生产设计:船体标准初始化模块(Initiate Hull Standards);平面建模模块(Planar Hull Modeling);曲面建模模块(Curved Hull Modeling);装配计划模块(Assembly Planning);焊接计划模块(Weld Planning);生产信息界面(Hull Production Interface);套料模块(Plate Nesting).各模块功能如下:船体标准初始化模块通过该模块对其它船体模块正常运行所需参数及文件进行配置，建立起船体生产设计所需的Tribon 系统船体标准。

系统初始化工作是Tribon船体系统应用中很重要的一个环节，主要包括以下内容:船型参数设置。

输人船型参照、结构参照、分段名、分段划分、定义肋位号和纵骨等信息;型材规格、端切形式和连接形式以及面板参数设置;贯穿孔和补板参数设置;坡口形式参数设置;肘板类型规格参数设置;材质参数设备;零件编码参数设置;套料参数设置。

平面建模模块利用该模块输人结构数据，进行船体内部平面板架结构的建模工作，除定义结构信息，还可加放相应的工艺信息，白动进行零件编号等，建模完成后出分段结构图。

平面建模与曲面建模是同时进行、交叉作业的，平面建模的比重较大。

因为平面建模要参照曲面建模的结果，通常曲面建模要先于平面建模。

曲面建模模块利用该模块进行曲面构件的结构建模工作，主要是外板板缝线生成，外板型材生成和曲面(通常指外板)板架的生成。

Tribon M3 Curved Hull Modelling(曲面建模)


3.板缝
校验完船体曲面质量好坏后，第二步工作就是生成 船体外板板缝。
在曲面建模时，可以随时展开由有关板缝围成的外 板来校验板缝布置的是否合理，这个功能在排板缝 期间特别有用，因为它可以快速给出最小的展开板 最小周边矩形的尺寸并且还可以表示板加工时所需 的辊压线。这样可以检查展开的板是否超长，加工 是否容易。
7.缺省曲面的选择：
8.缺省框的选择：
— 定义构件前， 请务必选择好构件的 定义范围，特别是涉 及到对称关系发生改 变的构件。
执行命令：Curved>Default>Box
From Object:如果当前图中含有曲 面目标，可以选择其中一个目标， 系统会将缺省框设置为创建所选目 标所用的缺省框。
在这一阶段发现的问题，通常是通过重新布置外板型材 来解决，型材布置最终确认后，加工信息可以加到每根 外板加强材上，如端部削斜、坡口、余量，安装角度。
6.曲面板架
当板缝确定后，并且外板型材已经按分段断开后 ，可以为每个分段创建曲面板架，所谓的曲面板架 就是外板及外板加强材的集合。
创建曲面板架后，就可以使用船体生产信息程序生 成所需的生产信息。
9.缺省参数
在曲面建模中，缺省文 件sh700.sbd用于控制屏 幕上图形的性能及外观 。
要想查看或编辑该文件 ，执行命令
Hull Tools>Defaults Parameters
10.选择菜单：Curved>Select,在该菜单下有6个不同的 选项。
选择菜单的用途： 当你要对目标进行操作时，必须将 它调入选择表，系统会实时地检查选择表的内容，设 计人员也应随时知道选择表的内容
在定义外板的同时，可以同时开始创建外板型材，外板 型材包括在每个肋骨位置及纵骨位置处的各个型材的创 建，外板型材就是纵骨和肋骨的统称。

Tribon M3 Hull Nesting(套料)


这种套料方法的优点是： • 可以按分段、厚度及材质收集零件。 • 当零件菜单显示在母板周围时，使零件套料更直观，更 容易、更快捷。 • 当保存使用零件菜单的套料后，系统会返到原来的文本 文件，在已套的零件前面加星号，如果后来再读入数据 文件，已经套料的零件不会显示在零件菜单上。 • 当母板周围有零件菜单时，可以进行另一种套料方法--快数套料。
第六章： 套料工具 1.定义切割过桥 • 执行命令Nesting>Nesting tools>Bridge,选择你要创建 的过桥类型。
2.删除切割过桥： • 执行命令Nesting>Delete>Bridge,指示要删除的过桥 ，如果选all钮，则删除所有的过桥。 3.划线及切割起始点： A.定义单个的划线起始点：
•标准的起末HOOK. •缺省信息。 •标准的图框。（SBD_STD)
2.程序的输出：
•套料的板。
•切割草图。 •中间通用文件。
•板件。
•标准板。 •生产所需的表。
3.系统的缺省控制：
系统的缺省控制分为两级，每一级有其各自的缺省文 件，高级缺省文件有全局变量组成，操作人员不能修 改，逻辑变量SBH_NEST_DEF1指向该缺省文件。另 一个缺省文件有逻辑变量SBH_NEST_DEF2指定。
当系统显示矩形母板后，就可以准备套板件了，这些板 件取自板材数据库，包括平面板架分离后的板件及曲面 建模的展开的板及加工样板。 4.1加单个的板件到套料：
这是最基本的套料工能，将一个一个板件加到母板上 。具体步骤如下：
1. 执行命令Nesting>Nesting parts>Nest。
2.系统显示下面菜单：
要察看缺省参数：
执行命令Nesting-Status-Defaults
