模具制造工艺学--模具的装配

第五章模具的装配工艺思考题答案1、什么是模具装配？它有哪些特点？答:根据模具装配图和规定的技术要求，将模具的零件、部件按照一定工艺顺序进行配合和联接，使之成为符合设计要求的模具的过程，称为模具装配.模具装配的特点是：工序集中，工艺灵活性大，工艺文件不详细,手工操作所占的比重较大，要求工人有较高的技术水平和多方面的工艺知识，另外所使用的设备和装配工具也以通用设备和工具为主.2、模具装配的内容有哪些？答:模具装配过程一般包括准备、组件装配、总装配、检验调试四个阶段.（1）准备阶段包括：研究装配图、清理检查零件、准备装配工具（2)组件装配阶段按照各零件所具有的功能进行部件组装。

(3）总装配阶段包括以下内容：1）选择好装配基准件，安排好上、下模的装配顺序。

2）将零件及组装后的部件，按照装配顺序组装结合在一起，成为一副完整的模具.3）模具装配完成后，必须保证装配精度,达到规定的技术要求.（4）、检验调试阶段包括以下内容：1）按照模具验收技术条件,检验模具各部分功能.2）在实际生产条件下进行试模、调整、修正模具，直到模具产品合格为止。

3、什么是模具装配精度？它包括哪些方面？答：模具的装配精度是指模具产品装配完成后，实际几何参数与理想几何参数的符合程度.模具的装配精度通常包含四个方面：相互配合精度、相互位置精度、相对运动精度、相互接触精度。

4、保证模具装配精度的方法有哪些?答：保证装配精度的方法可归纳为：互换装配法、选择装配法、修配装配法和调整装配法等四大类.互换装配法是指在装配过程中，零件互换后仍能达到规定的装配精度要求的装配方法。

选择装配法是将配合副中的各零件的制造公差放大到经济精度，然后选择合适的零件进行装配，以保证装配精度要求的装配方法。

修配装配法是指各相关模具零件按经济精度加工制造，装配时，则根据需要，再修去指定零件的预留修配量，来保证装配精度的装配方法.调整装配法是指各相关模具零件按经济精度加工制造,在装配时用改变模具中可调整零件的相对位置或选用合适的调整件以达到装配精度的方法。

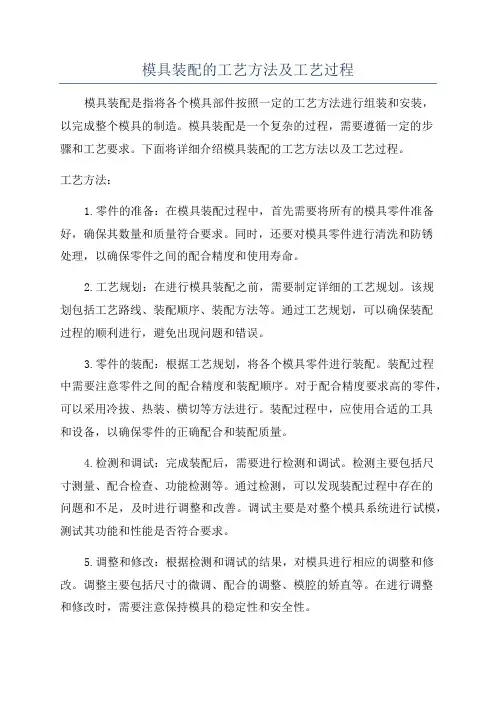

模具装配的工艺方法及工艺过程模具装配是指将各个模具部件按照一定的工艺方法进行组装和安装，以完成整个模具的制造。

模具装配是一个复杂的过程，需要遵循一定的步骤和工艺要求。

下面将详细介绍模具装配的工艺方法以及工艺过程。

工艺方法：1.零件的准备：在模具装配过程中，首先需要将所有的模具零件准备好，确保其数量和质量符合要求。

同时，还要对模具零件进行清洗和防锈处理，以确保零件之间的配合精度和使用寿命。

2.工艺规划：在进行模具装配之前，需要制定详细的工艺规划。

该规划包括工艺路线、装配顺序、装配方法等。

通过工艺规划，可以确保装配过程的顺利进行，避免出现问题和错误。

3.零件的装配：根据工艺规划，将各个模具零件进行装配。

装配过程中需要注意零件之间的配合精度和装配顺序。

对于配合精度要求高的零件，可以采用冷拔、热装、横切等方法进行。

装配过程中，应使用合适的工具和设备，以确保零件的正确配合和装配质量。

4.检测和调试：完成装配后，需要进行检测和调试。

检测主要包括尺寸测量、配合检查、功能检测等。

通过检测，可以发现装配过程中存在的问题和不足，及时进行调整和改善。

调试主要是对整个模具系统进行试模，测试其功能和性能是否符合要求。

5.调整和修改：根据检测和调试的结果，对模具进行相应的调整和修改。

调整主要包括尺寸的微调、配合的调整、模腔的矫直等。

在进行调整和修改时，需要注意保持模具的稳定性和安全性。

6.完成模具装配：在经过一系列的工艺方法后，可以将模具装配工作完成。

完成后需要再次进行检查和确认，确保模具的装配质量和性能。

同时还需要对模具进行清洗、防锈和保养，以延长其使用寿命。

工艺过程：1.准备工作：包括零件清洗、防锈、尺寸检查等工作。

2.工艺规划：制定详细的工艺规划，包括装配顺序、装配方法、检测要求等。

3.零件装配：按照工艺规划，将各个模具零件进行装配。

4.检测和调试：对装配完成的模具进行检测和调试，测试其功能和性能。

5.调整和修改：根据检测和调试的结果，对模具进行相应的调整和修改。

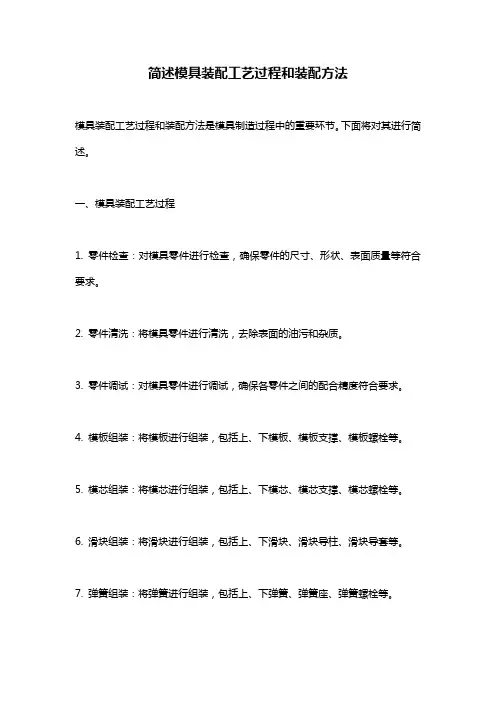

简述模具装配工艺过程和装配方法模具装配工艺过程和装配方法是模具制造过程中的重要环节。

下面将对其进行简述。

一、模具装配工艺过程1. 零件检查：对模具零件进行检查，确保零件的尺寸、形状、表面质量等符合要求。

2. 零件清洗：将模具零件进行清洗，去除表面的油污和杂质。

3. 零件调试：对模具零件进行调试，确保各零件之间的配合精度符合要求。

4. 模板组装：将模板进行组装，包括上、下模板、模板支撑、模板螺栓等。

5. 模芯组装：将模芯进行组装，包括上、下模芯、模芯支撑、模芯螺栓等。

6. 滑块组装：将滑块进行组装，包括上、下滑块、滑块导柱、滑块导套等。

7. 弹簧组装：将弹簧进行组装，包括上、下弹簧、弹簧座、弹簧螺栓等。

8. 液压组装：将液压系统进行组装，包括液压缸、液压管路、液压阀等。

9. 试模调试：对模具进行试模调试，检查模具的开合、滑动、顶出等动作是否正常。

10. 模具调试：对模具进行调试，检查模具的加工精度、使用寿命等是否符合要求。

二、模具装配方法1. 按照装配图进行组装：根据模具装配图，按照顺序进行组装，确保各零件之间的配合精度符合要求。

2. 调整零件配合：对于配合不良的零件，可以采用打磨、加工等方法进行调整，确保零件之间的配合精度符合要求。

3. 采用专用工具：对于一些装配难度较大的零件，可以采用专用工具进行装配，提高装配效率和质量。

4. 严格控制装配质量：在装配过程中，要严格控制装配质量，确保各零件之间的配合精度符合要求，避免装配过程中产生的误差对模具使用寿命和加工精度的影响。

5. 进行试装和调试：在完成模具装配后，要进行试装和调试，检查模具的开合、滑动、顶出等动作是否正常，确保模具的使用效果符合要求。

以上就是模具装配工艺过程和装配方法的简述。

在模具制造过程中，模具装配是非常重要的一环，对于提高模具的使用寿命和加工精度具有重要意义。

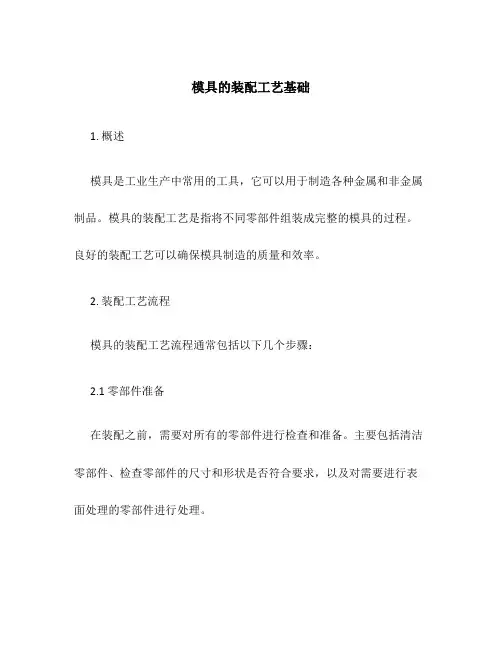

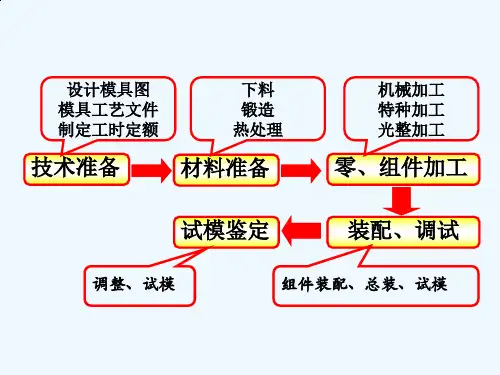

模具的装配工艺基础1. 概述模具是工业生产中常用的工具，它可以用于制造各种金属和非金属制品。

模具的装配工艺是指将不同零部件组装成完整的模具的过程。

良好的装配工艺可以确保模具制造的质量和效率。

2. 装配工艺流程模具的装配工艺流程通常包括以下几个步骤：2.1 零部件准备在装配之前，需要对所有的零部件进行检查和准备。

主要包括清洁零部件、检查零部件的尺寸和形状是否符合要求，以及对需要进行表面处理的零部件进行处理。

2.2 零部件组装在进行零部件组装之前，需要事先编制装配工艺流程和装配顺序。

根据零部件的形状、尺寸和功能，确定合适的组装方式。

通常采用手工装配或者机械装配的方式进行。

2.3 索引定位索引定位是模具装配的重要环节。

它可以确保各个零部件之间的位置和相对运动关系的准确性。

根据设计要求，选择适当的索引定位方式，如销销孔定位、插销定位、圆锥销定位等。

2.4 零部件固定在完成零部件的组装和索引定位之后，需要对模具的各个零部件进行固定，以确保装配的稳定性和可靠性。

常用的固定方式包括螺栓固定、焊接固定、粘接固定和夹紧固定等。

2.5 结构调整在完成零部件固定后，需要进行结构调整，以保证模具的正常工作和使用。

结构调整的主要内容包括调整零部件的间隙、调整模具的尺寸和形状，以及调整模具的操作机构。

2.6 调试和测试装配完成后，需要对模具进行调试和测试，以验证装配的正确性和性能。

通过模拟实际工作条件进行测试，检查模具的各项功能是否正常，如果有问题需要进行调整和修复。

3. 装配工艺的要求为了确保模具的装配质量和效果，有以下几点装配工艺的要求：3.1 高精度模具的装配工艺需要保证零部件的精度要求。

这需要严格控制零部件的加工精度、装配间隙和装配顺序，以及采用合适的装配工具和方法。

3.2 良好的配合关系零部件之间的配合关系是模具装配工艺的关键。

良好的配合关系可以确保模具的稳定性和精度。

这包括选择适当的配合间隙、采用合适的配合方式，以及合理安排零部件的位置和运动关系。

模具的装配教案一、教学目标1、让学生了解模具装配的基本概念和重要性。

2、使学生掌握模具装配的工艺流程和操作方法。

3、培养学生的实际动手能力和团队协作精神。

4、提高学生对模具质量控制和检验的认识。

二、教学重难点1、重点（1）模具装配的工艺流程和步骤。

（2）模具零件的装配顺序和配合要求。

2、难点（1）复杂模具结构的装配技巧和问题解决。

（2）模具装配精度的控制和调整方法。

三、教学方法1、讲授法：讲解模具装配的理论知识和关键要点。

2、演示法：通过实际操作演示模具装配过程，让学生更直观地了解。

3、实践法：学生分组进行模具装配实践，教师进行现场指导。

四、教学准备1、模具装配工具和设备，如扳手、螺丝刀、锤子等。

2、各类模具零件和组件。

3、多媒体教学设备，用于播放相关视频和展示图片。

五、教学过程（一）导入（约 10 分钟）通过展示一些已完成装配的模具成品和未装配的模具零件，引导学生思考模具装配的作用和重要性，激发学生的学习兴趣。

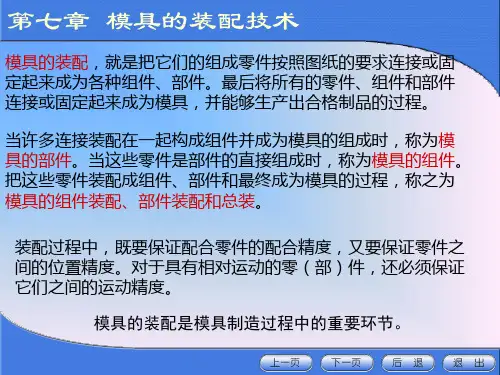

（二）知识讲解（约 30 分钟）1、模具装配的定义和目的模具装配是按照模具的技术要求，将加工完成的模具零件、组件和标准件连接组合成为一副完整模具的过程。

其目的是保证模具的质量和性能，使其能够正常生产合格的产品。

2、模具装配的工艺流程（1）组件装配：将两个或两个以上的零件按照规定的技术要求连接组合成组件。

（2）部件装配：将若干个组件和零件连接组合成部件。

（3）总装配：将部件、零件和标准件等装配成一副完整的模具。

3、模具零件的装配顺序一般遵循先内后外、先下后上、先难后易的原则。

4、模具装配的配合要求包括间隙配合、过渡配合和过盈配合等，要根据模具的工作要求和零件的功能选择合适的配合方式。

（三）演示操作（约 30 分钟）教师在讲台上进行模具装配的实际操作演示，边操作边讲解每个步骤的要点和注意事项，让学生清晰地看到模具装配的全过程。

（四）学生实践（约 90 分钟）学生分组进行模具装配实践，每组配备一套模具零件和装配工具。

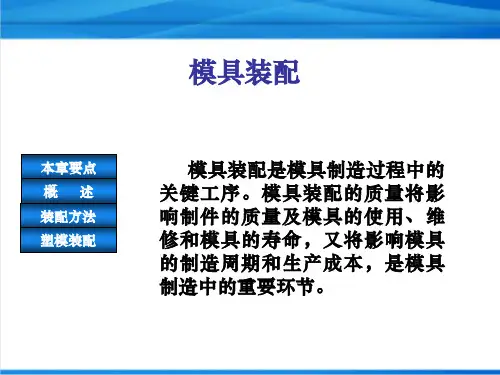

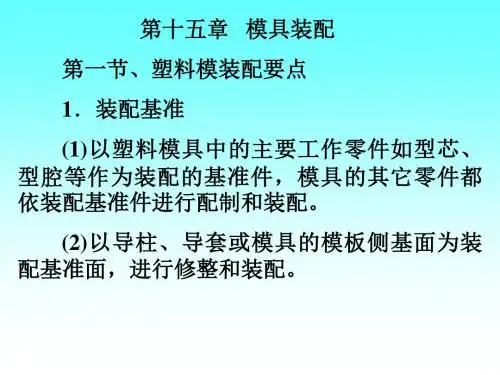

第8章模具装配工艺模具装配是模具制造过程的最后阶段，装配质量的好坏将影响模具的精度、寿命和各部分的功能。

要制造出一副合格的模具，除了保证零件的加工精度外还必须做好装配工作。

同时模具装配阶段的工作量比较大，又将影响模具的生产制造周期和生产成本。

因此模具装配是模具制造中的重要环节。

8.1概述8.1.1模具装配的内容和特点根据模具装配图样和技术要求，将模具的零部件按照一定工艺顺序进行配合、定位、连接与紧固，使之成为符合制品生产要求的模具，称为模具装配。

其装配过程称为模具装配工艺过程。

模具装配图及验收技术条件是模具装配的依据。

构成模具的标准件、通用件及成型零件等符合技术要求是模具装配的基础。

但是，并不是有了合格的零件，就一定能装配出符合设计要求的模具，合理的装配工艺及装配经验也是很重要的。

模具装配过程是按照模具技术要求和各零件间的相互关系，将合格的零件按一定的顺序连接固定为组件、部件，直至装配成合格的模具。

它可以分为组件装配和总装配等。

模具装配的内容有：选择装配基准、组件装配、调整、修配、总装、研磨抛光、检验和试模、修模等工作。

在装配时，零件或相邻装配单元的配合和连接，必须按照装配工艺确定的装配基准进行定位与固定，以保证它们之间的配合精度和位置精度，从而保证模具零件间精密均匀的配合，模具开合运动及其他辅助机构(如卸料、抽芯、送料等)运动的精确性。

实现保证成形制件的精度和质量，保证模具的使用性能和寿命。

通过模具装配和试模也将考核制件的成形工艺、模具设计方案和模具制造工艺编制等工作的正确性和合理性。

模具装配工艺规程是指导模具装配的技术文件，也是制订模具生产计划和进行生产技术准备的依据。

模具装配工艺规程的制定根据模具种类和复杂程度，各单位的生产组织形式和习惯做法视具体情况可简可繁。

模具装配工艺规程包括：模具零件和组件的装配顺序，装配基准的确定，装配工艺方法和技术要求，装配工序的划分以及关键工序的详细说明，必备的二级工具和设备，检验方法和验收条件等。
