光伏电站中各种类型的支架及安装方式分析
光伏零部件来源:王淑娟作者:王淑娟2014/8/28 13:46:28 我要投稿
北极星太阳能光伏网讯:光伏电站的运行方式大致有五种：
最佳倾角固定式（目前应用最广泛）；
平单轴跟踪式；
斜单轴跟踪式；
双轴跟踪式；
固定可调式。
不同的运行方式，最根本的区别就在于它们的发电量差异。当然，初始投资和运行维护成本也会有差别。
一、不同运行方式的发电量提高
2010年的时候，我开始关注不同运行方式的比较，从某个支架厂家那里获得了一些实测的数据，完成下图。
从上图可以看出，与最佳倾角的固定式安装相比，水平单轴跟踪的发电量提升了17%~30%，倾斜5°单轴跟踪的发电量提升了21%~35%，双轴跟踪的发电量提升了35%~43%。但不同纬度下，各种运行方式的发电量提高率显然是不一样的。大致有几个规律：
1）最佳倾角固定式（以下简称“方式一”）
在低纬度地区，由于最佳倾角较小，所以发电量提高很少（如在8°时，几乎是不变的）；在高纬度地区，最佳倾角大，发电量提高明显（如在50°时，提高了约25%）。
2）平单轴跟踪式（以下简称“方式二”）
这种运行方式跟踪了太阳一天之内入射角的变化，其对发电量的提高率，在低纬度地区要明显优于高纬度地区。一般认为，这种运行方式更适合在纬度低于30°的地区使用，相对于“方式一”，可以提高20%-30%的发电。当然在高纬度地区，相对“方式一”也能提高接近20%。
3）斜单轴跟踪式（以下简称“方式三”）
这种运行方式显然是结合了“方式一”和“方式二”的优点。如同“方式一”不适合低纬度地区一样，这种运行方式在低纬度地区的表现并不比“方式二”好多少。因此，更适合高纬度地区。
这种方式下，阵列两侧的支撑结构（支架、转动轴）受力肯定是不一样的。由于高纬度地区的最佳
倾角较大，如果采用“最佳倾角斜单轴”，则两侧受力不均衡就会很大。因此，工程中一般会采用一个较
小的倾角。
4）双轴跟踪式（以下简称“方式四”）
由于跟踪了太阳一天之内、一年之内的入射角的变化，这种方式对发电量的提高显然是最高的。
5）固定可调式（以下简称“方式五”）
这种运行方式是根据太阳一年之内入射角的变化调整支架倾角，从而实现发电量的提高。从去年开
始比较流行，下文会着重说明。
那不同运行方式是如何提高发电量的呢？来两个实际数据做的图（说明：图片来自于王斯成老师ppt）。
各种运行方式一年之内各月发电量差异
从上图可见，相对于水平面辐射：
固定式提高了春、秋、冬三季的发电量，而牺牲了夏季的发电量；
单轴跟踪的曲线与水平面曲线几乎是完全平行的；
双轴跟踪相对与单轴跟踪，提高了春、秋、冬三季的发电量。
各种运行方式一天之内各时刻发电量差异（武威、5月中旬）从上图可以看出：
跟踪式（单轴、双轴）相对与固定式，提高了早晚的发电量；
由于是春季的数据，所以中午的发电量，双轴与固定式相当，高于单轴。
二、不同运行方式的应用
从前文来看，无论怎么比，跟踪式的都比固定式的发电量好，那为什么固定式仍是大家最喜欢的运行方式呢？
其一，初始投资、占地、运维成本
无论是支架投资还是相同装机容量的占地，还是运行维护成本，都遵循如下规律：
双轴跟踪式＞斜单轴跟踪式＞平单轴跟踪式＞固定可调式＞最佳倾角固定式
如一个10MW的项目，按25年平均满发小时数1300h来考虑，投资增加0.1元/W，则需要增加净收益（年发电量提高增加的收入-运维成本）约10万元才划算（按0.95元/kWh的电价，发电量大约提高0.81%可获得10万元收入）。
如，平单轴跟踪投资大约增加1元/W，需要未来每年净收入增加100万可以持平；而发电量大约提高20%，大约能提高240万的收入！就算考虑一年多几十万的运维费用，也是划算的。那为什么大家不用呢？
其二，故障率与跟踪精度
跟踪式故障率高是大家普遍反馈的问题。我国现有的光伏电站主要在西北，风沙大，对跟踪轴的损害特别大。一旦出现鼓掌，别说发电量提高了，就连基本的发电量都保障不了！我并没有拿到具体的统计数字，但了解的几个电站，大家都觉得跟踪式的容易坏。
除了故障率，跟踪精度也达不到理想值，尤其是双轴跟踪。因此，发电量的提高也就会低于当初的预期。
三、固定可调式
之所以把“固定可调式”单拎出来说，纯粹因为去年以来，这种方式比较火。
下图是青海某地一年采用3种角度和2种倾角的发电量情况。
采用三种不同角度时，各月发电量
不同角度调节方案时，拟合值后各月发电量
相对于最佳倾角：
?三种角度（每年调节3次），可提高发电量6.2%，前后间距要增加，占地面积会增大；?15°和36°（每年调节1次），可提高发电量2.9%，前后间距不变，占地面积不变；
?55°和36°（每年调节1次），可提高发电量1.6%，前后间距要增加，占地面积会增大。因此，采用固定式最佳倾角和一个较小的角度是比较合适的。
前一段时间，跟无锡昊阳的张总做了个技术交流，我们一起比较了四种固定可调式的支架。
千斤顶式
液压杆式
推杆式
圆弧式
根据电站运维人员反馈：倾角调节是件非常累人的事情，大家都不愿意去调，导致发电量低于预期值。个人感觉，昊阳的千斤顶式很好的解决了这一问题（没有想做广告啊！）。而且，据我们公司的现场施工人员反映，这种方式可以降低施工时的安装难度。
不知道固定可调式的故障率如何。
XXXX 10MWP光伏发电项目 光伏支架及组件 安装施工方案 审批人年月日审核人年月日编制人年月日 XXXX 二〇一五年八月
目录 一、工程概况 (2) 二、编制依据 (2) 三、施工准备 (2) 四、主要施工方法 (3) 五、施工进度计划及保证措施 (7) 六、质量标准与质量保证措施 (7) 七、施工安全文明管理措施 (10)
一、工程概况 本工程共5MWp的支架及光伏板安装，每MWp安装110组光伏板支架，共计550组光伏板支架。每组支架安装40块光伏板，共计22000块光伏板。 光伏板支架采用钢结构镀锌件通过螺栓进行连接，光伏板通过压块进行压接施工。 二、编制依据 1、《光伏发电站施工规范》（GB50794-2012）； 2、《光伏发电站验收规范》（GB50794-2012）； 3、《钢结构工程施工质量验收规范》(GB50505-2001)； 3、支架及组件安装说明书； 4、光伏支架及组件安装施工图 三、施工准备 3.1施工现场准备 1、认真熟悉图纸，熟悉设计交底和图纸会审纪要，了解设计的具体意图、所使用的规范、规程等，熟悉操作规程和具体施工方法。 2、安装支架和光伏组件所用工具、机械均已配备齐全。 3、现场进行样板引路，试安装一组，安装完毕后，请甲方及监理验收，合格后方可大面积开始安装，安装要求同样板一致。 3.2技术准备 1、收到施工图后，及时组织施工图会审。 2、组织相关人员认真学习支架说明书，召开技术专题会议，将安装问题暴露出来，集中解决，以便顺利进行大面积施工。 3、针对项目部各施工区域工长及安装施工队带班进行技术交底。 3.3机械、劳动力投入计划 光伏支架和组件安装拟投入人力40人左右（高峰），根据工程的进展情况，可灵活增减人数。主要用工体现在光伏支架和光伏组件运输、安装上，人数不够用普工补充，普工主要用于转运材料和配合等工作。具体用工情况详见机械与劳动力计划表。
. . 目录 1、工程概况和特点 (3) 1.1工程简述 (3) 1.2工程规模 (3) 2、编制依据 (3) 3、开工前准备计划 (3) 3.1人员准备计划 (4) 3.2工机具准备计划 (8) 4、施工管理目标 (8) 4.1质量目标 (8) 4.2工期目标 (8) 4.3安全目标 (8) 5、光伏支架安装 (8) 5.1施工准备 (8) 5.2一般规定 (9) 5.3支架零部件及支架基础的检查 (9) 5.4标准螺栓及组件的要求和质量检验 (10) 5.5光伏组件支架安装工艺要求 (10) 5.6质量标准 (10) 6、光伏组件安装 (11) 6.1光伏组件安装前准备 (11) 7、光伏组件安装安全通则 (13) 8、安全文明施工 (14)
光伏支架及电池板安装施工方案 1、工程概况和特点 1.1工程简述 由华能风力发电有限责任公司投资建设的华能彰武风光互补（章古台）（20 兆瓦）光伏发电站项目地处省市彰武县北部的彰古台镇的低丘沙地区域。场地周围地势开阔，但略有起伏，周围基本无大型障碍物，光伏电站站址区域建设条件比较优越。本期光伏电站接入系统规划容量为20MWp。按目前国较先进的组阵方案，分为20个1MWp 的光伏矩阵单元，每一个1MWp矩阵单元经箱式逆变器逆变后，通过双分裂箱式变压器将逆变器交流输入的电压就地升压至35kV。箱变高压侧采用环接方式，10个逆变升压单元环接成一回出线，20个逆变升压单元以2回35kV架空线路接入华能彰北220kV风电场2期升压站35kV侧，由铁塔16基，线路全长4.119KM输送至变电站送至电网。 1.2工程规模 20MW光伏并网发电 2、编制依据 （1）《光伏发电站施工规》（GB50794-2012） （2）《光伏发电站验收规》（GB50796-2012） （3）钢结构工程质量检验评定标准（GB50221-2001） （4）光伏支架项目-安装说明书 （5）光伏组件支架安装施工图 （6）有关产品的技术文件 3、开工前准备计划 3.1人员准备计划 光伏组件支架安装：技术负责人10名，焊工30名，安装工150名，辅助工20名。 太阳能板安装：技术负责人12名，安装工100名，辅助工60名。 3.2工序质量检验和质量控制 实行质量岗位责任制，现场项目经理对工程质量负全面责任，班组保证分项工程质量，个人保证操作面和工序质量，严格执行工序间质量自检、交换检制度。
2012年10月内蒙古科技与经济Octo ber2012 第19期总第269期Inner M o ngo lia Science T echnolo gy&Economy N o.19T o tal N o.269太阳能光伏电站电池组件设计选型 车利军1,蒙丽琴2 (1.内蒙古电力勘测设计院;2.呼和浩特职业技术学院,内蒙古呼和浩特 010000) 摘 要:通过对太阳电池性能的分析比较,提出了太阳能光伏电站设计中关于电池组件的选型方法及对太阳能电池组件型号选择的指导意见,其目的是为了能更好地指导太阳能光伏电站的设计和建设。 关键词:太阳能;电池组件;选型 中图分类号:T M914.4 文献标识码:A 文章编号:1006—7981(2012)19—0115—02 当前在国内外大力发展新能源的良好形势下,太阳能作为取之不尽、用之不竭的清洁能源备受关注并加以利用。随着全球大型地面、屋顶太阳能光伏系统的广泛推广与应用,太阳能光伏发电在电力系统中成为必不可少的电源点之一。为了提高太阳能光伏发电的效益,保证太阳能光伏发电系统高效、安全、稳定的运行,合理选择太阳能电池组件就成为太阳能光伏发电系统中一个非常重要的环节。 目前在国内外太阳能电池市场飞速膨胀、新技术不断出现、电池效率不断提高、产量持续增长、生产规模不断扩大、太阳能电池组件成本不断降低的形势下,如何合理选择太阳能电池组件是太阳能光伏电站设计的重点。在太阳能光伏电站的设计中,太阳能电池组件应在技术成熟度高、运行可靠的前提下选择,优先选用行业内的主导太阳能电池组件类型,并且结合太阳能光伏电站周围的自然环境、施工条件、交通运输条件等因素。同时,应根据太阳能光伏电站所在地的太阳能资源状况和所选用的太阳能电池组件类型,计算太阳能光伏电站的年发电量,进行综合效益分析,选择综合指标最佳的太阳能电池组件。 1 太阳能电池类型 太阳能光伏电站系统中最核心的器件是太阳能电池,电池是收集太阳能量的基本单位,大量的太阳能电池按照一定的规则通过胶封、层压等适当方式封装构成一个太阳能电池发电器件,称为太阳能电池组件。 太阳电池按基本材料分类分为:晶体硅太阳电池(单晶硅太阳电池、多晶硅太阳电池、带状硅太阳电池、球状多晶硅太阳电池)、薄膜太阳电池(非晶硅薄膜太阳电池、微晶硅薄膜太阳电池、多晶硅薄膜太阳电池、纳米晶硅薄膜太阳电池)、硒光电池、化合物太阳电池(硫化镉太阳电池、硒铟铜太阳电池、碲化镉太阳电池、砷化镓太阳电池、磷化铟太阳电池)、燃料敏化太阳电池、有机薄膜太阳电池。 2 太阳能电池特性 目前国内外市场上生产和使用的太阳电池大多数是使用晶体硅材料,晶体硅太阳电池以较佳的性价比和成熟的技术占据了绝大多数的市场份额,是当今世界太阳电池的主流。非晶硅太阳电池效率比较低,稳定性不高,作为电力电源还未能大量推广。其他太阳电池与晶体硅太阳电池相比,无论是材料理论、器件研究,还是工艺过程,仍然处在积极发展阶段,最大的缺点是转换率较低、稳定性差、有污染。 2.1 晶体硅太阳电池 晶体硅仍是当前太阳电池的主流。 单晶硅太阳电池是最早出现、工艺最为成熟的太阳电池,也是大规模生产的硅基太阳电池中效率最高的。单晶硅太阳电池是将单晶硅进行切割、打磨制成单晶硅片,在单晶硅片上经过印刷电极、封装等流程制成的。大规模生产的单晶硅太阳电池转换效率可以达到13%～20%。由于采用了切割、打磨等工艺,会造成大量硅原料的损失。另外,受硅单晶棒形状的限制,单晶硅太阳电池必须做成圆形,这样对太阳电池组件的布置也有一定的影响。 多晶硅太阳电池的生产主要有两种方法,一种是通过浇铸、定向凝固的方法,制成多晶硅的晶锭,再经过切割、打磨等工艺制成多晶硅片,进一步印刷电极、封装,制成电池。浇铸方法制造多晶硅片不需要经过单晶拉制工艺,消耗能源较单晶硅电池少,并且形状不受限制,可以做成方便电池组件布置的方形。另一种方法是在单晶硅衬底上采用化学气相沉积(CVD)等工艺形成无序分布的非晶态硅膜,然后通过退火形成较大晶粒,以提高发电效率。多晶硅太阳电池的转换效率能够达到10%～18%。由于多晶硅硅片是由多个不同大小、不同取向的晶粒构成,因而多晶硅的转换效率要比单晶硅电池低,但是多晶硅制造成本比较低,所以近年来发展很快,已成为产量和市场占有率最高的太阳电池。 2.2 薄膜太阳电池和化合物太阳电池 目前商业化的薄膜太阳电池主要是非晶硅薄膜太阳电池,非晶硅薄膜太阳电池占据薄膜太阳电池市场的大部分份额。非晶硅太阳电池是在不同衬底上附着非晶态硅晶粒制成的,工艺简单,硅原料消耗少,衬底廉价,并且可以方便的制成薄膜,具有弱光性好,受高温影响小的特性。大规模生产的非晶硅薄膜太阳电池转换效率可以达到6%～11%。薄膜太阳电池转换效率低、稳定性差、使用寿命短、定型产品少,其售价比晶体硅产品昂贵很多。 目前商业化的化合物太阳电池主要是硒铟铜太 ? 115 ? 收稿日期:2012-06-22 作者简介:车利军(1978-),男,大学本科,工程师,内蒙古电力勘测设计院设计总工程师,主要从事新能源设计。
1、工程概况和特点 1.1 工程简述 中民投同心200MWp 光伏并网发电项目位于同心县县城北偏西方向，距同心县城直线距离约8km,距吴忠市直线距离约107km。场址区临近同新路和无名县道，交通、运输条件便利。同心县位于宁夏回族自治区中南部,是宁夏中部干旱带核心区,东与甘肃环县相邻,南与固原市接壤,西与海原县相邻,北与中宁、红寺堡接壤。全县总面积4662. 1 6平方公里,辖7镇4乡2个管委会171 个行政村,总人口39. 8 万人,其中：回族人口34.16 万人,占85.8 %,是全国建制县中回族人口比例最高的县,著名的回族之乡。同心县境内,银武高速，G109 （北藏）国道，省道银平公路，惠平公路，盐平公路穿越而过,已形成四纵五横的公路网,交通便利。同心县地处鄂尔多斯台地与黄土高原北部的衔接地带，北纬36° 58’ 48〃，东经105° 54’ 24〃。 拟建场地占地面积约为523.163hm2,场址范围为E105° 54’ 41〃?E105°58’ 20〃,N37° 01’ 19〃?N37° 04’ 29〃之间，场址区平均海拔高程约为1375m,目前地类属性为未利用地。根据现场踏勘,场址区属缓坡丘陵地貌区,地形开阔,有起伏。场址范围不存在矿藏、文物等。该处场址在技术上是可行的,具备建设大中型光伏电站的条件。 1.2 工程性质及特点 1）拟建光伏电站处于清水河断陷盆地内，所处的区域位于三 级构造单元走廊加里东褶皱带，邻近的主要活动断层为中卫?同心断裂带，与项目站址的距离大于1km。
依据《建筑抗震设计规范》（GB50011-2010）第4.3条之规定，设计基本地震加速度值为0.20g、设计特征周期值0.45s,基本地震烈度为8 度。 根据场址地层力学性质判断, 场地土类型为中软土, 建筑场地类别为H类，属可进行建设一般地段。 （2）建设场址：场址属于宁夏中部干旱带核心区,属典型的温带大陆性气候,四季分明,日照充足,昼夜温差大,年均降水量259mm 左右，而蒸发量却高达2325mm以上，干旱缺水是最大的自然特征。县境内沟壑纵横,按照地质地貌和开发程度的不同,可分为“西部扬黄灌区、中部干旱山区、东部旱作塬区” 三块区域。中部丘陵、沟壑、山地、沙漠等地貌类型占总面积的65.4%。 （3）施工特点：密集型作业,施工周期较短。 （4）施工重点：电池组件（太阳板）安装,即要保证每组太阳板的平整度, 还必须控制规范中规定的允许偏差, 同时还要考虑整体效果和观感质量。 1.3工程规模本项目的建设可以提高当地电网供电能力,减缓电力紧张局面, 促进和带动当地的经济发展。对调整当地的能源结构、优化资源配置、保护生态环境、保障建设和谐社会的健康发展有着重要的战略意义本项目建设规模为200MWp，生产运行期为25年，建成后通过110kV 出线并入宁夏电网。 2、编制依据 (1)《光伏发电站施工规范》(GB50794-2012 (2)《光伏发电站验收规范》 (GB50796-2012) (3)30MW光伏支架项目-安装说明书

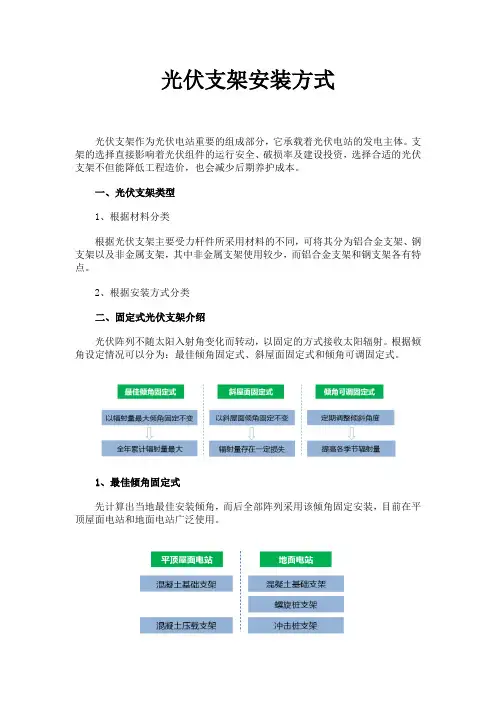

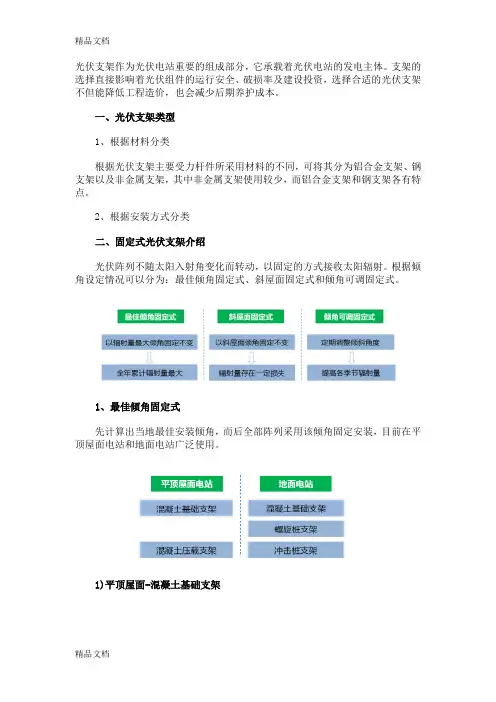

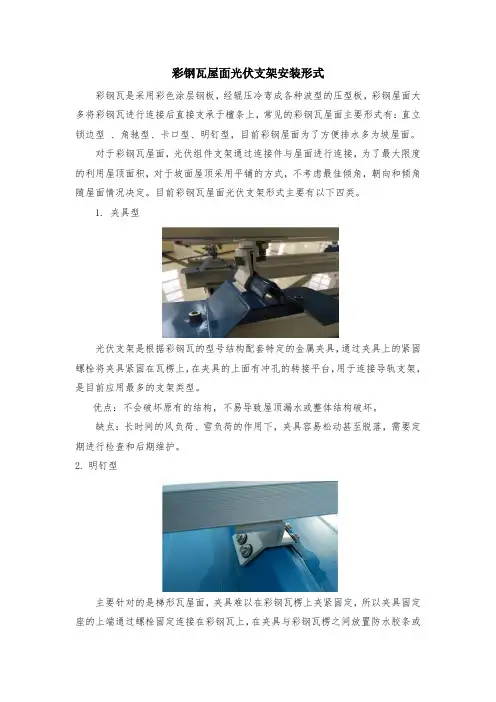

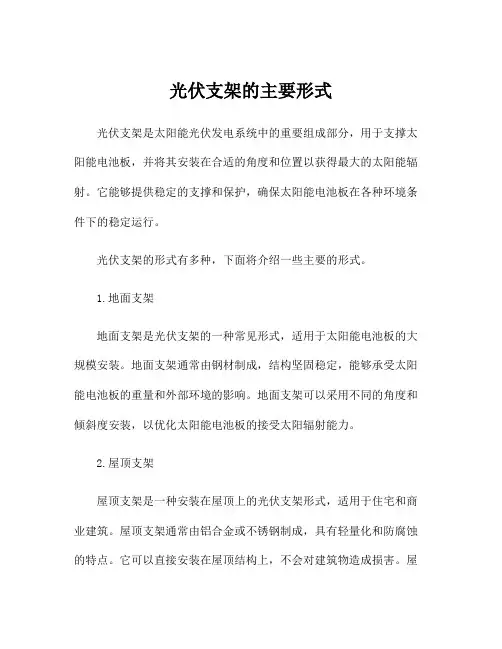

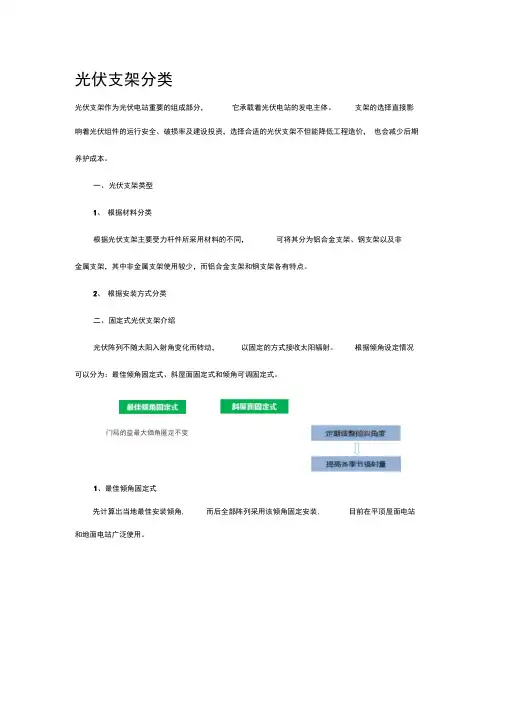

光伏支架安装方式 光伏支架作为光伏电站重要的组成部分，它承载着光伏电站的发电主体。支架的选择直接影响着光伏组件的运行安全、破损率及建设投资，选择合适的光伏支架不但能降低工程造价，也会减少后期养护成本。 一、光伏支架类型
